减压阀配套涡轮结构三维设计

　　在流体压力调控的管路系统中，减压阀作为稳定下游压力的核心元件，其内部的涡轮承担着介质动能转换、流态梳理的关键作用，直接影响阀组的调压精度与运行稳定性。这类涡轮多应用在工业给排水、油气输送、暖通空调的减压阀组内，当带压介质流经阀腔时，冲击涡轮叶片使其转动，一方面可以缓冲高速介质的直接冲击，避免阀瓣、密封面长期受流体冲蚀出现过早磨损，另一方面通过叶片的导流作用，将紊流状态的介质梳理为相对平稳的流态，降低阀后压力波动幅度，保障下游管路压力稳定在设定区间。

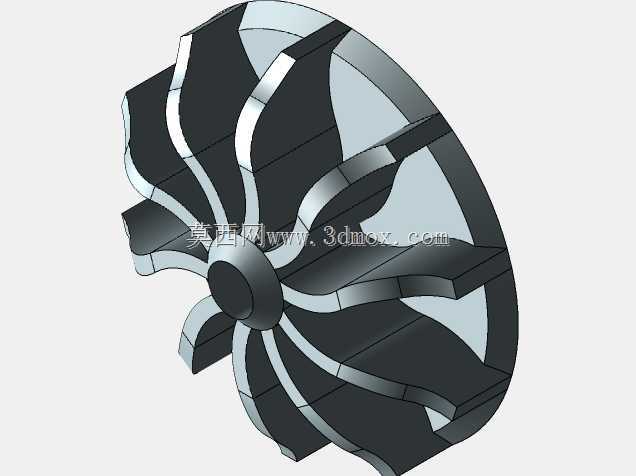

　　从结构设计来看，该涡轮采用径向辐射式叶片布局，叶片型线经过圆弧过渡处理，相邻叶片间的流道宽度均匀，既保证介质通过时的通流面积充足，减少不必要的压损，又能让介质在冲击叶片时获得均匀的周向分力，避免涡轮转动时出现偏磨、卡滞问题。轮毂位置做了同轴凸台设计，与阀腔内的支撑轴配合时，可通过凸台端面实现轴向定位，安装时只需将涡轮的中心孔对准支撑轴推入到位，依靠凸台与轴肩的贴合即可确定轴向安装位置，无需额外加装定位套等附件，简化了阀组的装配流程。整体外圆尺寸与减压阀腔的内壁预留了均匀的径向间隙，既避免涡轮转动时与腔壁发生刮蹭，又能保证大部分介质都能流经叶片区域，充分发挥涡轮的导流与动能缓冲作用。

　　叶片的厚度从根部到边缘做了渐变减薄处理，根部加厚保证结构强度，可承受长期介质冲击带来的交变载荷，避免叶片根部出现应力集中断裂，边缘减薄则能降低介质切入叶片时的阻力，提升涡轮的转动灵敏度，即使在小流量工况下，介质也能推动涡轮平稳转动，不会出现时转时停的情况，保障低负荷工况下减压阀的调压稳定性。这类涡轮的材质选型多根据输送介质确定，输水工况可采用工程塑料或铸铜，油气工况则多采用不锈钢或铝合金，建模时的结构参数可直接对接后续的模具开模或机加工流程，叶片的曲面曲率、中心孔的公差配合都可直接作为生产加工的参考依据，适配不同通径规格的减压阀产品。
