带摇臂法兰式节流阀体结构设计

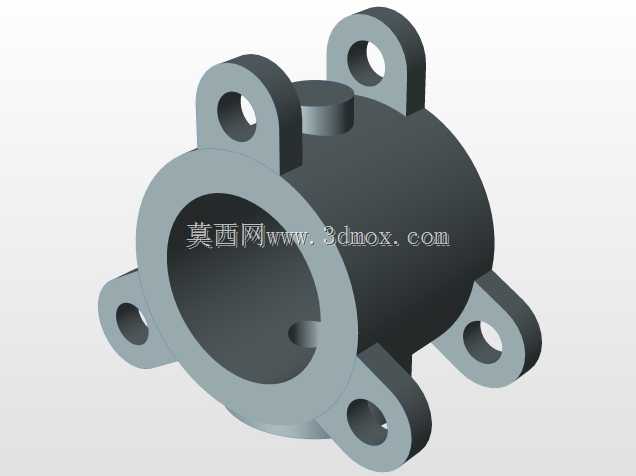

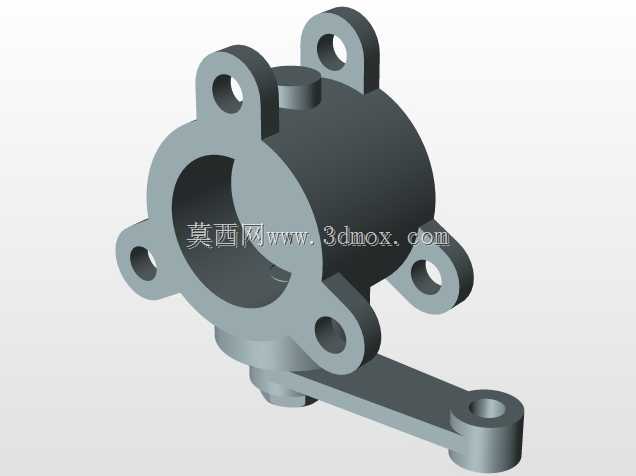

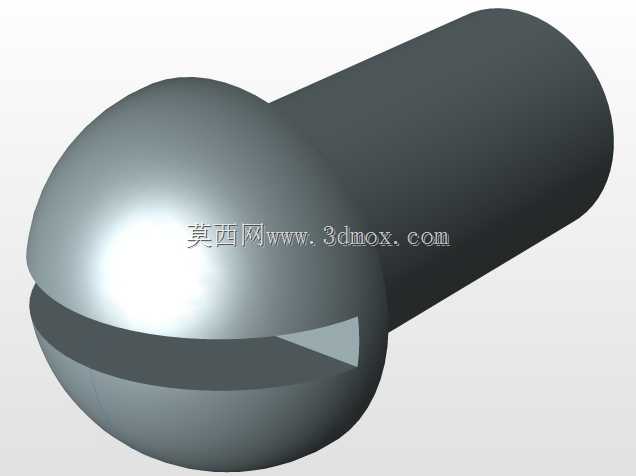

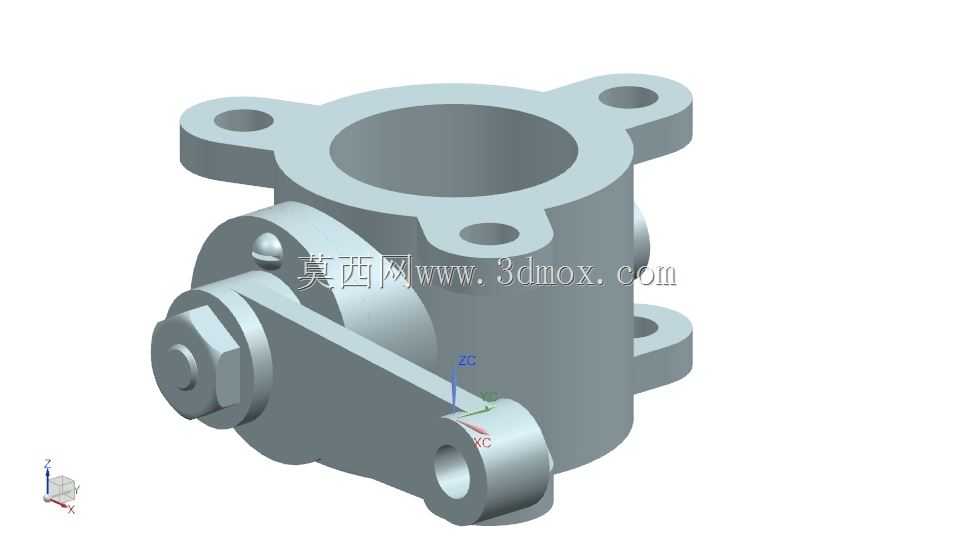

该构件属于流体管路系统中的核心控制部件，主要应用在中小通径的工业流体输送、小型动力单元供气管路、实验台流体调控回路场景中，承担管路通断调节、流量开度精准控制的核心功能，可适配低压工况下的气体、低粘度流体输送调控需求，在小型内燃机进气控制、工业气动回路流量调节、实验室流体配比装置中都能见到同结构构件的应用。从功能特性来看，该构件采用上部法兰对接的安装形式，顶部三耳带孔法兰结构可直接与上游管路端面对接，通过螺栓穿入法兰安装孔完成轴向固定，无需额外设计转接构件即可实现与标准法兰管路的快速装配，法兰端面的环形平面可配合密封垫片实现端面静密封，避免管路输送介质出现泄漏问题。构件侧面延伸的摇臂结构是控制端的力传递部件，摇臂端部的铰接孔可与外部控制拉杆、驱动摆杆连接，通过摇臂的绕轴转动带动内部的节流启闭件转动，以此改变管路内部的通流截面积，实现流量大小的线性调节，摇臂与阀体本体的铰接位置设计有轴套限位结构，可减少转动过程中的磨损量，提升构件长期往复动作的使用寿命。从设计思路来看，整体结构采用一体化铸造成型的主体框架，将流体通腔、法兰安装位、摇臂铰接座整合为单一主体，减少了分体装配带来的密封失效点，主体通腔为等径直筒结构，可降低流体通过时的局部阻力损失，减少流道内的紊流产生。侧面的多组凸台结构分别用于安装转轴定位件、限位挡块，可对摇臂的转动行程进行机械限位，避免开度调节超出设计范围导致的构件损坏。从安装边界来看，顶部法兰的三个安装孔呈120度均匀分布，安装孔中心距适配常规小通径法兰的安装尺寸，阀体整体径向最大尺寸不超过法兰外圆轮廓，轴向安装高度从法兰端面到摇臂最低铰接点的距离预留了足够的外部操纵机构安装空间，摇臂的转动平面与阀体轴线垂直，安装时无需额外调整角度即可匹配常规的侧装式操纵机构，构件下部的侧置凸台带有同轴安装孔，可用于安装位置传感器或者开度反馈组件，方便后续接入自动化控制系统实现流量的远程调控。整体结构在满足功能需求的前提下尽可能压缩了外形体积，既可以独立作为手动调节阀门使用，也可以作为集成控制单元的一部分嵌入到成套流体设备中，适配多种安装空间受限的应用场景。
