NX设计深沟滚珠轴承三维结构

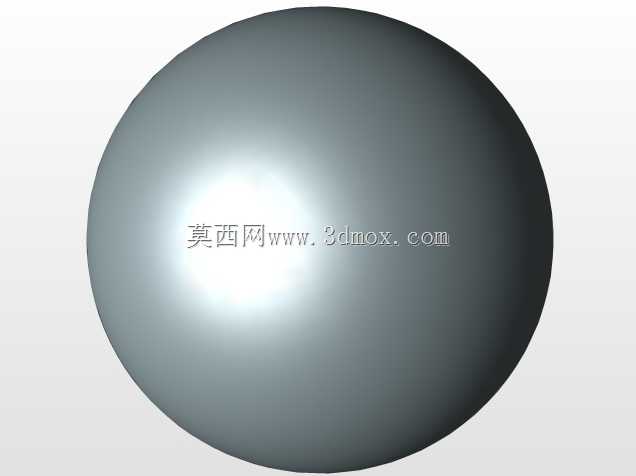

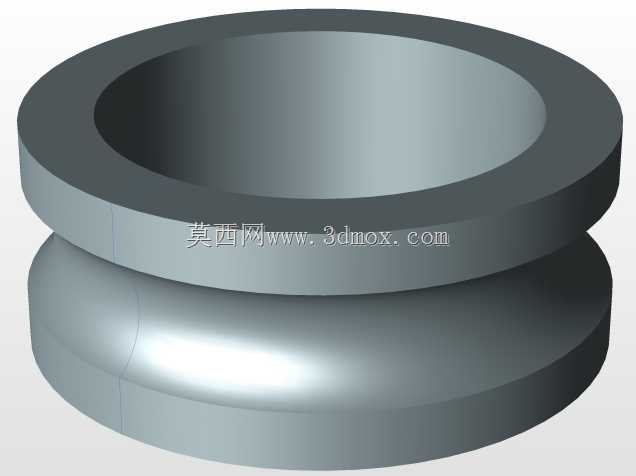

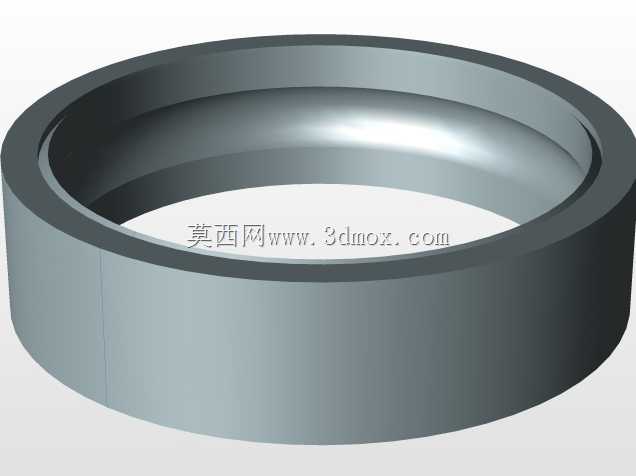

滚珠轴承是旋转机械系统中应用最广泛的支撑类核心零部件，广泛覆盖工业电机、机床主轴、输送辊道、汽车传动系统、家电电机、工程机械旋转机构等各类需要降低旋转摩擦阻力、保障轴系回转精度的场景，是保障设备平稳运行、降低传动损耗、延长核心部件使用寿命的关键基础零件。这款滚珠轴承采用经典的深沟型滚道结构设计，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈与旋转轴过盈配合随轴同步回转，外圈与设备轴承座孔过渡配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢球作为滚动体，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦阻力与温升，保持架则对每一颗钢球进行均匀分隔，避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在滚道内平稳循环滚动，保障轴承运转过程中的稳定性与静音表现。在设计思路上，这款轴承充分考虑了通用场景下的径向承载需求，同时可承受一定程度的双向轴向载荷，滚道曲率与钢球直径经过匹配优化，既保证了足够的接触面积分散载荷，又控制了滚动接触过程中的摩擦损耗，内外圈的倒角设计充分考虑了安装过程中的导向需求，避免装配时刮伤轴径或轴承座安装孔，同时预留了标准密封件的安装槽位，可根据使用场景选配接触式或非接触式密封结构，阻挡外界粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏，适配不同工况下的维护需求。在安装边界层面，这款轴承的内外圈直径、宽度尺寸均遵循通用轴承的标准尺寸系列，可直接适配同型号标准轴承座与对应轴径的旋转轴，安装时可采用热装或压装方式，内圈与轴的配合公差、外圈与座孔的配合公差可根据实际载荷转速工况进行匹配调整，轴承的轴向定位可通过轴肩、孔用挡圈或者端盖实现，不需要额外定制非标安装结构，能够直接替换同规格的标准件使用，大幅降低设备设计与维护过程中的选型、采购、替换成本。在实际使用过程中，这款轴承可适配中等转速、中等载荷的通用工况，根据填充润滑脂的类型不同，可覆盖常规室温到中温区间的工作环境，广泛适配各类通用机械设备的旋转支撑需求，能够有效提升轴系运转的平稳性，降低设备运转过程中的振动与噪音，减少传动过程中的能量损耗，是各类旋转机械设计中不可或缺的基础通用零部件。
