铸造机平面加工成型工具头结构设计

项目分类:工装 发布时间:2025-02-20 ID:941286
  • 铸造机平面加工成型工具头结构设计
  • 铸造机平面加工成型工具头结构设计

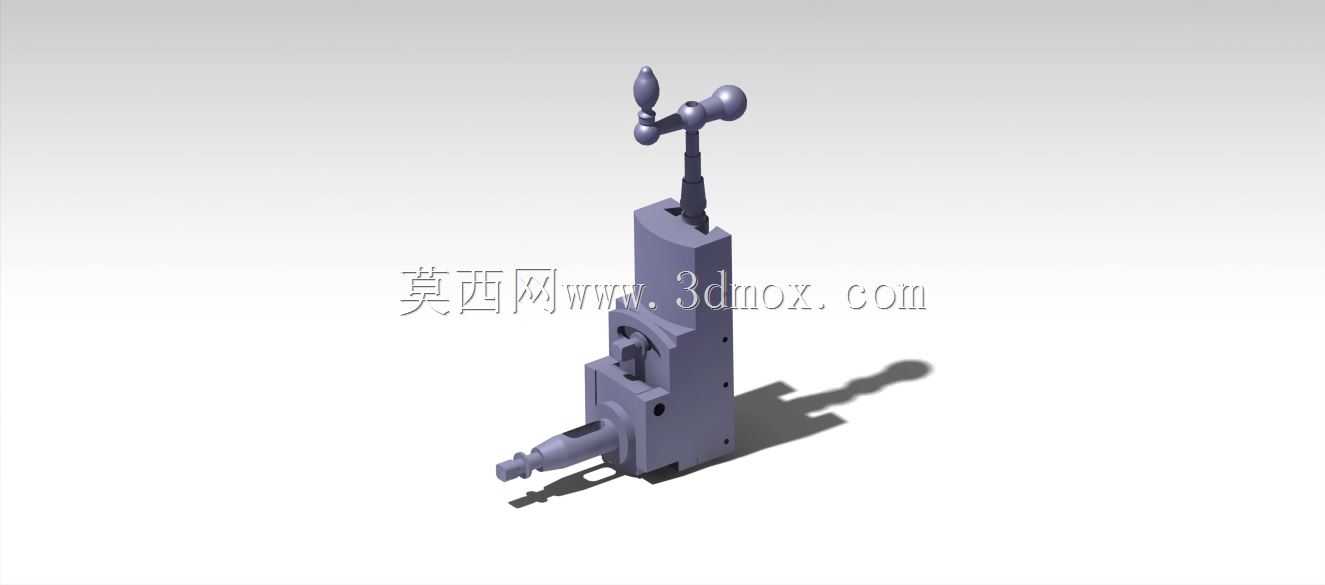

  在铸件平面精整加工的生产场景里,这类成型工具头是铸造机完成工件表面加工的核心执行部件,直接决定了铸件平面的加工精度与生产节拍。不同于通用机加工的切削刀具,铸造场景下的工具头需要适配铸造车间多粉尘、高温余温、工件表面残留砂粒的恶劣工况,因此在结构设计上做了多维度的针对性考量。从整体结构来看,工具头采用立式集成布局,主体承载段为方形截面的柱状本体,这种截面设计相比圆形柱体,在安装时能够提供更好的周向定位基准,避免加工过程中出现周向偏转,同时方形本体的四个平面可以直接作为导轨贴合面、传感器安装面,无需额外加工安装凸台,减少了零件加工工序与装配累积误差。

  本体上部延伸出的检测支杆集成了风动触发结构,三个球状触发端呈空间分布,能够在工具头下行靠近铸件表面时,通过气流压力变化提前感知工件位置,避免刚性碰撞,这一设计适配铸造生产中铸件摆放位置存在一定偏差的实际情况,无需每次上料都做高精度定位,降低了上料工位的辅助时间要求。下部的工作端采用快换式接口设计,能够根据不同的平面加工需求,更换刮削、滚压、打磨不同功能的执行端头,接口处采用锥面定位加侧向锁紧销的结构,既保证了更换后的同轴度精度,又能承受加工过程中的径向切削力,避免端头在作业时出现松动。从安装边界来看,工具头主体的方形截面边长控制在适配常规铸造机主轴安装座的尺寸范围内,安装法兰位于主体中段位置,法兰上的安装孔采用腰型孔设计,允许在安装时做±2mm的位置微调,补偿铸造机机架长期使用产生的安装位磨损偏差。整体轴向长度经过匹配设计,在工具头处于最高回程位置时,下部端头与铸件输送辊道的安全距离满足车间安全规范要求,不会干涉工件的输送流转;处于最低加工位置时,上部的检测支杆不会触碰机架上部的防护盖板,避免超程损坏部件。在功能特性上,工具头内部集成了气流通道,一路连通上部的检测风嘴,用于工件位置检测,另一路连通下部工作端的吹气口,在加工过程中持续吹出压缩空气,将加工产生的金属碎屑、残留砂粒吹离加工区域,避免碎屑卡在工具头与导轨之间造成运动卡滞,同时也能减少碎屑刮伤已加工平面的概率。主体侧面开设的多个沉头孔,分别用于固定行程触发撞块、润滑管路接头、防尘密封端盖,所有孔位都做了倒角处理,避免装配时割破密封胶圈,适配铸造车间长期不拆解维护的使用需求。

  设计过程中,针对铸造加工时的受力特点,对工具头的受力薄弱段做了加强处理,主体与下部工作端的过渡位置采用圆弧过渡,避免应力集中造成的断裂,同时在主体内部做了局部减重空腔,在保证结构刚性的前提下降低整体重量,减少主轴升降的负载,降低驱动部件的能耗。上部的检测支杆采用分段式连接结构,支杆与主体的连接位置设置了缓冲弹簧,当检测端意外触碰工件时,弹簧能够吸收碰撞冲击力,避免检测杆变形损坏,日常维护时只需拧开上部的锁紧螺母即可更换检测端的风嘴组件,无需拆解整个工具头,降低了停机维护时间。

  在实际生产应用中,这类工具头主要适配用于铸铁件、铸铝件的平面飞边去除、基准面刮平工序,相比人工打磨,加工后的平面平面度能够稳定控制在工艺要求范围内,加工效率是人工作业的数倍,同时避免了人工打磨产生的粉尘对操作人员的职业健康影响。工具头的运动导轨面直接集成在主体方形结构的两个相邻侧面,与机架上的贴塑导轨配合,间隙通过侧边的调节楔块调整,长期使用出现磨损后只需调整楔块位置即可恢复配合精度,无需更换导轨部件,降低了设备的长期使用成本。
