手动螺旋起重千斤顶三维结构设计

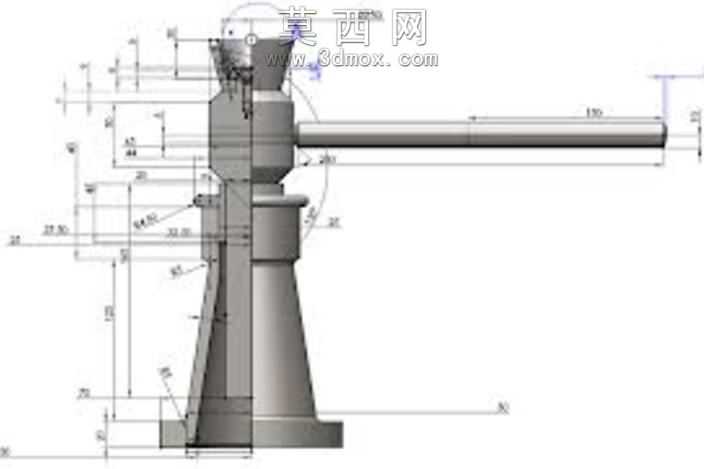

本作品为手动螺旋千斤顶的三维结构设计，建模过程严格遵循机械设计规范，以实际起重作业的功能需求为核心逻辑展开。建模阶段首先完成核心传动部件的参数化搭建，依据螺旋传动的受力特性，确定梯形传动螺杆的导程、牙型角与公称直径，确保螺杆与配套螺母的啮合精度，既保证传动过程的顺滑无卡滞，又能满足额定起重载荷下的强度要求，避免螺纹受力变形或滑牙失效。整体结构采用分层式设计，从底部的支撑底座开始，建模时特意加大底座的接地接触面积，通过加厚底座壁厚、设置加强筋结构的方式，提升承重时的稳定性，防止顶升过程中出现侧翻风险；底座上方衔接承重螺母座，螺母座与螺杆采用间隙配合的装配关系，预留合理的润滑脂存储空间，降低长期使用的磨损速率。中部的升降套筒部分，建模时做了等壁厚设计，套筒内壁设置导向滑槽，与底座上的导向凸台配合，限制套筒的周向转动，确保顶升动作仅沿垂直方向进行，避免顶升时出现偏摆。顶部的顶帽设计为弧面承重结构，适配不同形状的重物接触面，增大接触摩擦力防止重物滑脱；侧面的摇柄插孔采用贯通式方孔设计，与摇柄的方头配合，保证转动摇柄时扭矩传递稳定无松动，摇柄本身做了加长力臂设计，符合手动操作的力矩需求，降低操作人员的施力强度。渲染阶段采用金属材质为主的材质方案，底座与升降套筒赋予铸铁哑光材质，还原铸件的粗糙质感与厚重感，传动螺杆与摇柄赋予调质钢的半亮金属材质，区分加工面与非加工面的视觉差异，螺母配合面做轻微的油润质感处理，体现机械部件的装配工艺特性。设计过程中充分考虑了手动起重工具的实用性，所有部件的尺寸均符合人体工程学与机械受力要求，各零件之间的装配间隙经过反复校核，既保证装配后无干涉，又能满足实际使用中的动作流畅度，完整还原了螺旋千斤顶通过螺纹传动将旋转力矩转化为垂直顶升力的工作原理，结构简洁可靠，无冗余设计，可用于机械原理教学、起重工具结构参考等场景。
