家用宽带调制解调器外观结构设计方案

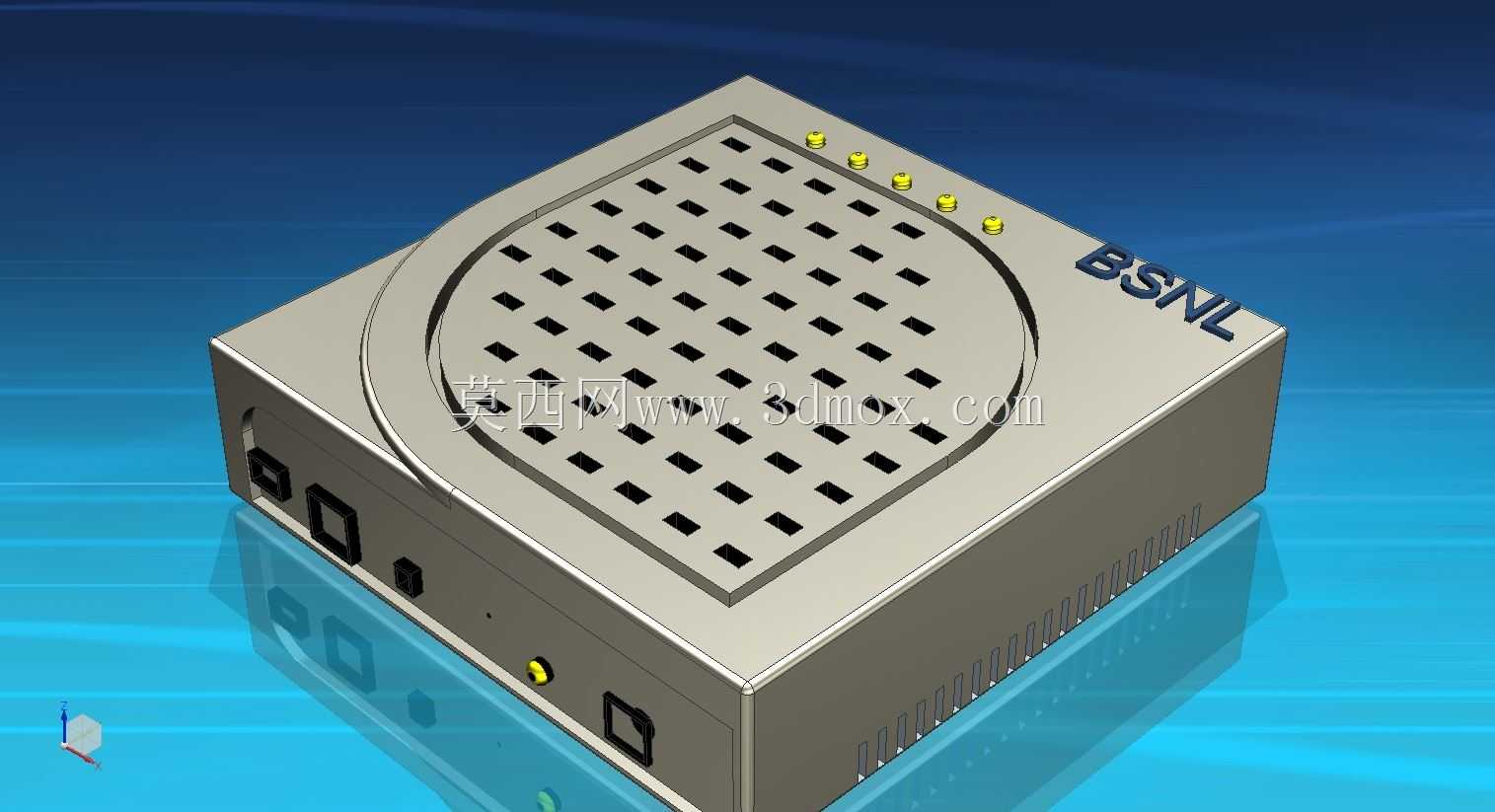

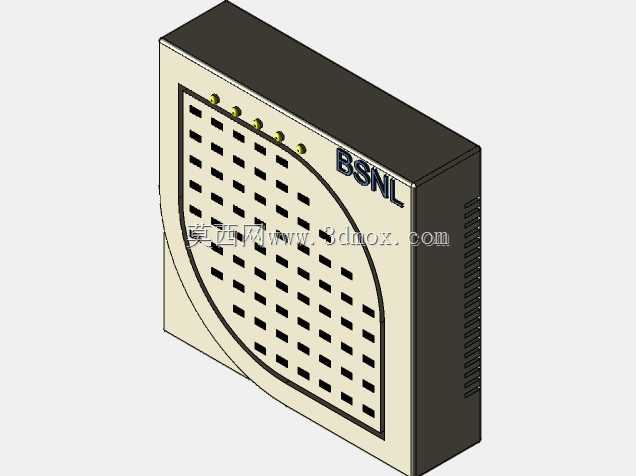

这款宽带调制解调器是面向家庭及小型办公场景打造的网络接入终端设备，主要承担光电信号转换、网络数据调制解调的核心功能，是用户端接入宽带网络的核心硬件载体，能够为桌面电脑、智能路由器、网络机顶盒等设备提供稳定的有线网络接入支撑，适配多数家庭桌面摆放、弱电箱内置的安装使用需求。设备整体采用方正圆角的紧凑型壳体设计，外壳选用阻燃ABS工程塑料作为主体材质，兼顾结构强度与轻量化特性，整体尺寸控制在桌面摆放的常规范围内，既不会占用过多桌面空间，也能适配多数标准家用弱电箱的安装预留空间，壳体边角做了圆弧过渡处理，避免日常搬运、摆放过程中磕碰划伤，也能减少尖锐边角带来的安全隐患。顶面设计了阵列式排布的方形散热通孔，开孔区域做了内凹的圆弧造型过渡，既能够保证设备内部工作电路产生的热量可以通过自然对流快速散出，避免长时间高负载工作出现过热断流的问题，同时规整的阵列开孔也兼顾了外观的整洁美观，不会因为散热开孔破坏壳体的整体视觉协调性。顶面靠前侧位置排布了五枚状态指示灯，分别对应电源、光纤信号、网络连接、数据传输等不同工作状态，指示灯采用内凹式排布，能够避免灯光直射产生的眩光问题，用户无需凑近设备就可以快速判断设备的运行状态，日常故障排查更加便捷。设备正面侧边集成了全系列功能接口，包含电源输入接口、光纤接入接口、千兆有线网口等核心接口，接口排布间距合理，预留了足够的插拔操作空间，不会出现相邻接口插头互相干扰的问题，接口旁配有清晰的标识，用户初次接线也能快速对应接口功能，降低安装调试的门槛。壳体侧面设计了细密的竖向辅助散热格栅，和顶面的散热开孔形成贯通的散热风道，进一步提升自然散热的效率，壳体底部预留了防滑脚垫安装位，放置在光滑桌面时可以有效防滑，同时也能垫高设备底部，预留底部空气流通的空间，辅助提升散热效果。整体设计在满足核心功能需求的基础上，兼顾了家用场景的外观适配性与安装使用的便捷性，结构设计简洁合理，能够满足日常长期稳定运行的使用需求。
