田宫轨道轮组行走机构三维设计作品

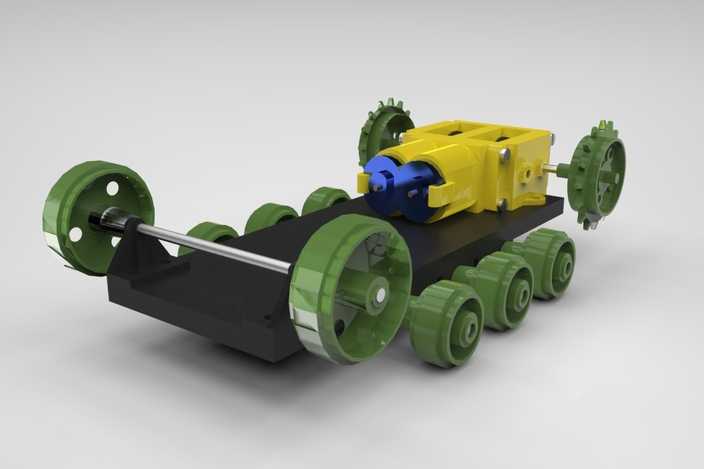

本作品为田宫轨道轮组行走机构的三维建模成果，建模过程中严格遵循机械结构设计的合理性原则，对轮组的每一处细节都进行了精准还原。首先在建模阶段，依据轨道行走机构的实际运行逻辑，先完成主体承载底盘的搭建，底盘采用平板式承载结构，为上部动力组件与下部轮组提供稳定的安装基准，建模时对底盘的安装孔位、侧边限位结构都做了精准的尺寸匹配，确保各部件装配时无干涉问题。轮组部分区分了主动轮与负重轮的结构差异，主动轮设置在车体前后两端，轮缘带有啮合齿结构，可与轨道传动结构配合实现动力传递，轮体采用半透明绿色材质表现，既还原了套件的视觉特征，也通过材质透明度区分了轮体的轮毂与外圈结构；多组负重轮沿底盘两侧对称排布，每只负重轮都做了轮轴安装位的细节刻画，保证轮体可绕轴顺畅转动的结构逻辑清晰。上部动力安装座采用明黄色硬质材质表现，座体上的固定螺栓位、动力输出轴的蓝色端盖结构都做了精细化建模，还原了动力模块与底盘的连接固定方式。渲染阶段采用柔和的影棚布光方式，主光源从斜上方投射，清晰展现各部件的轮廓与材质质感，辅助光源补充暗部细节，避免结构阴影过重遮挡设计细节；材质设置上区分了不同部件的质感差异，底盘采用哑光黑色工程塑料质感，金属轮轴做了金属反光效果处理，动力座的黄色塑料、轮体的半透明绿色塑料、端盖的蓝色塑料都设置了对应的粗糙度与反光参数，让不同部件的视觉区分度清晰。设计思路上围绕轨道行走的平稳性需求，通过多组负重轮分散承载重量，前后主动轮提供稳定的动力输出，整体结构排布紧凑合理，既还原了田宫轨道套件的经典结构，也通过三维建模清晰展现了这类轨道行走机构的装配逻辑与运行原理，各部件之间的连接关系、运动限位都在模型中得到准确体现，可直观展示轨道轮组的机械构造特点。
