手摇式弦鸣乐器愉快糟糕三维建模设计

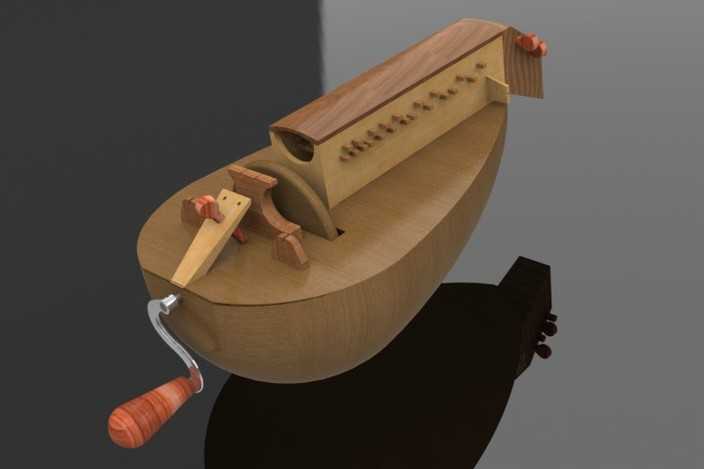

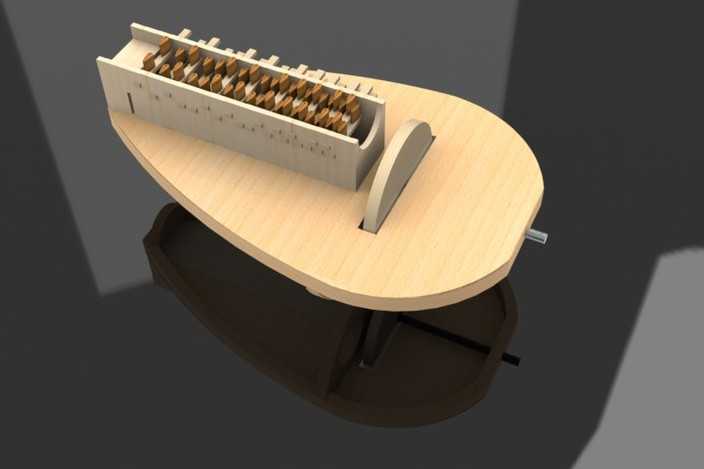

本模型为传统民俗弦鸣乐器愉快糟糕的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据乐器的实际形制拆分核心功能模块，分别构建手摇曲柄组件、摩擦轮传动结构、弦枕固定单元、木质共鸣腔体、按键音准机构五大独立装配体，各零件间严格按照实际装配约束添加同轴、重合、间隙配合关系，确保转动结构的运动逻辑符合真实物理规则。建模过程中对曲柄的手摇握柄做了曲面顺滑处理，通过样条曲线勾勒握柄的仿生弧度，匹配人手握持的人体工学角度，摩擦轮的轮面做了细微的粗糙纹理建模，还原其摩擦琴弦发声的结构特性。材质渲染阶段，针对乐器主体的实木材质，调整漫反射贴图的木纹走向，匹配梨木类硬木的深浅交错纹理，添加轻微的清漆层反射效果，还原木质乐器表面经打磨上漆后的温润质感；金属曲柄部分采用镀铬金属材质参数，调整金属度与粗糙度数值，还原五金件的冷亮光泽；琴弦采用高张力尼龙材质参数，添加细微的半透明质感与拉伸张力表现。结构设计上还原了该乐器的核心发声逻辑：通过手摇曲柄带动内置摩擦轮持续转动，摩擦轮接触涂有松香的琴弦产生持续基音，上方的按键机构可通过楔块改变琴弦的有效振动长度，从而切换不同音高，共鸣腔体采用椭球型薄壳结构，内壁做了轻微的不规则凹凸建模，还原木质腔体对声音的漫反射混响效果。整体建模严格遵循1:1实物比例，各活动部件无干涉问题，可直接用于运动仿真演示、民俗乐器科普展示或3D打印实体制作，渲染阶段采用三点布光法，主光从侧上方打亮乐器主体轮廓，辅光弱化阴影死黑区域，轮廓光勾勒木质边缘的高光，背景采用中性深灰突出乐器本身的材质与结构细节，最终渲染图清晰展现了乐器的复古质感与精巧机械结构。
