凸缘联轴器结构设计三维建模作品

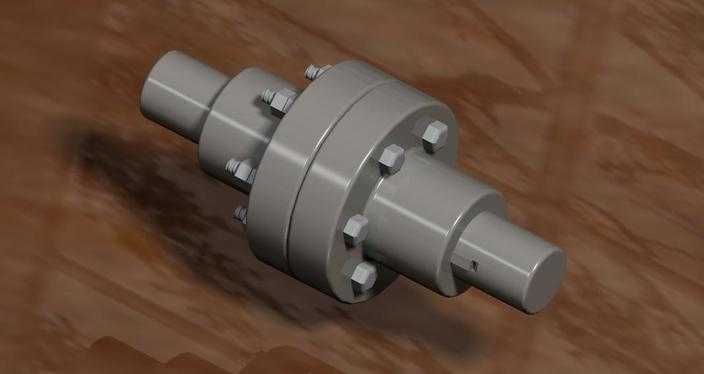

本作品为凸缘联轴器的三维参数化建模成果，建模过程严格遵循机械设计手册中凸缘联轴器的标准尺寸规范，首先通过草图绘制完成两个带毂圆盘的截面轮廓，利用旋转凸台特征生成两个半联轴器的基体结构，保证轴孔与轴伸的配合尺寸符合公差要求。建模时在两个半联轴器的对接法兰端面上，均匀阵列分布螺栓通孔，对应位置添加六角头螺栓与六角螺母的标准件模型，通过同轴心、重合等配合关系完成所有紧固件的装配，还原凸缘联轴器依靠螺栓锁紧产生的摩擦力来传递两轴间转矩的工作结构。材质设置环节，将联轴器主体赋予调质处理的45号钢材质，调整金属材质的粗糙度、反射率参数，模拟真实钢制零件的哑光金属质感，螺栓螺母同样赋予高强度合金钢材质，区分不同零件的材质视觉差异。渲染阶段采用暖棕色木纹背景作为衬托，添加柔和的环境光与定向补光，避免模型表面出现过曝或死黑区域，通过光影效果凸显联轴器的圆柱面、法兰端面、螺栓头部等结构的立体感，清晰展现各零件的装配层次。设计过程中重点还原了凸缘联轴器的对中结构，保证两个半联轴器对接后轴孔的同轴度符合传动要求，同时在轴孔位置添加了键槽结构，还原平键连接的装配细节，完整呈现这类刚性联轴器的全部结构特征，模型可用于机械原理教学演示、传动系统装配仿真等场景，结构细节完整，装配关系准确，能够直观展示凸缘联轴器的工作原理与结构组成。
