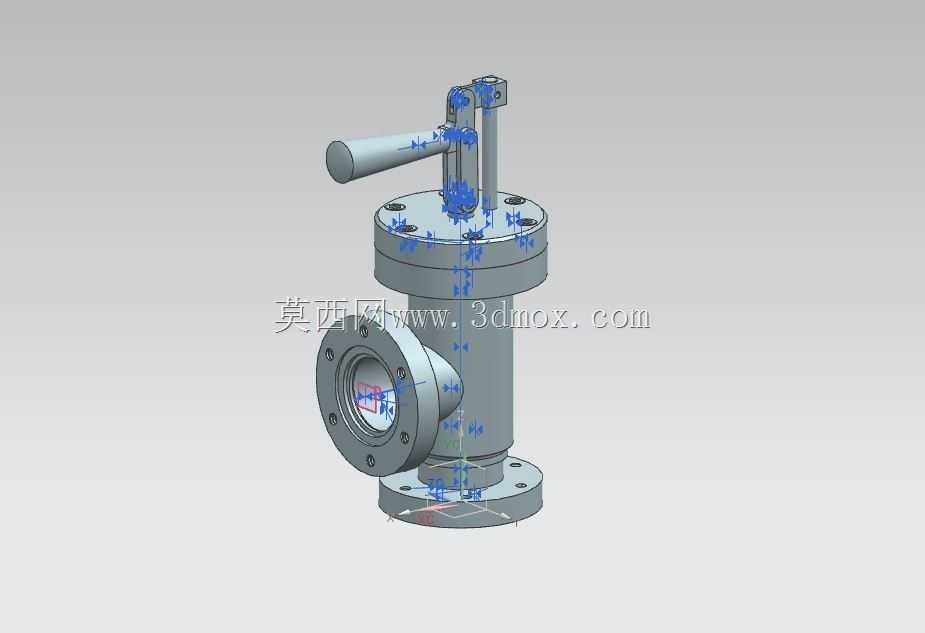

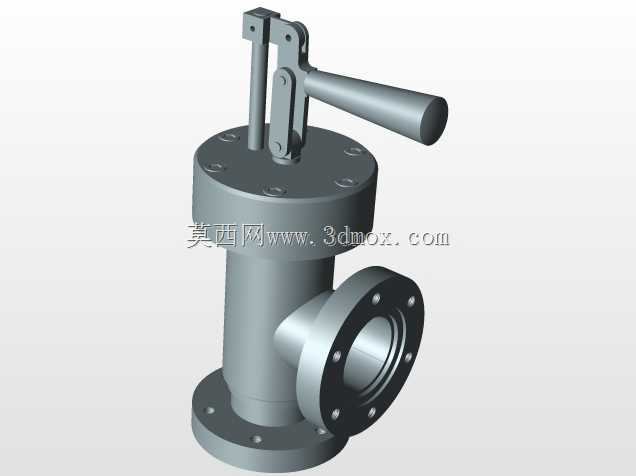

手动角式截止阀结构设计三维数模

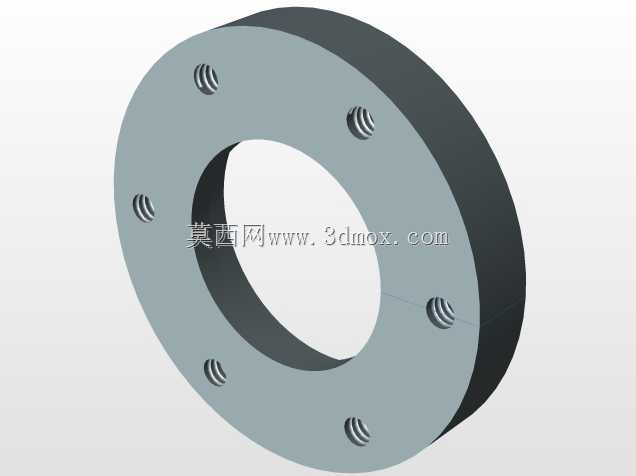

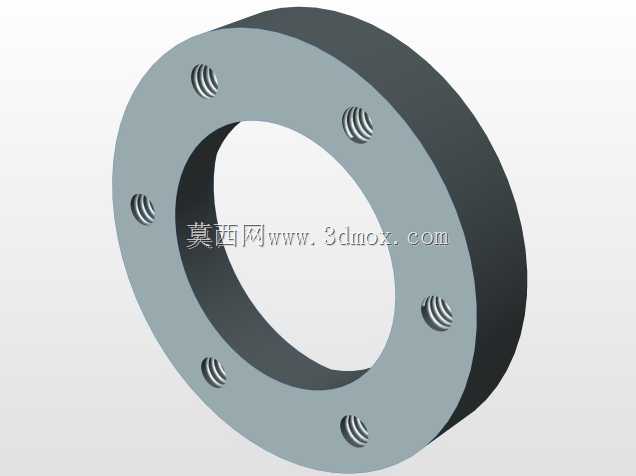

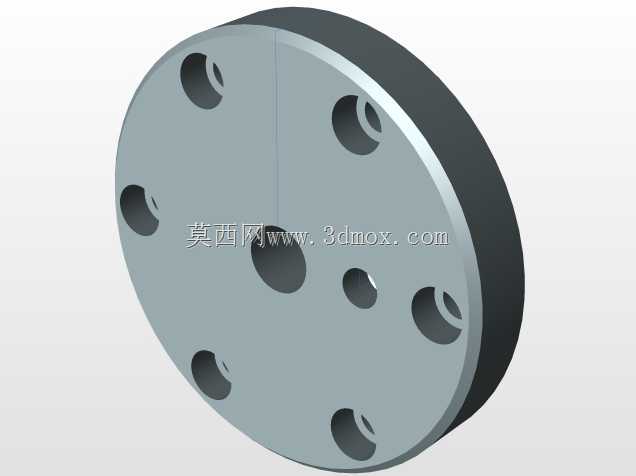

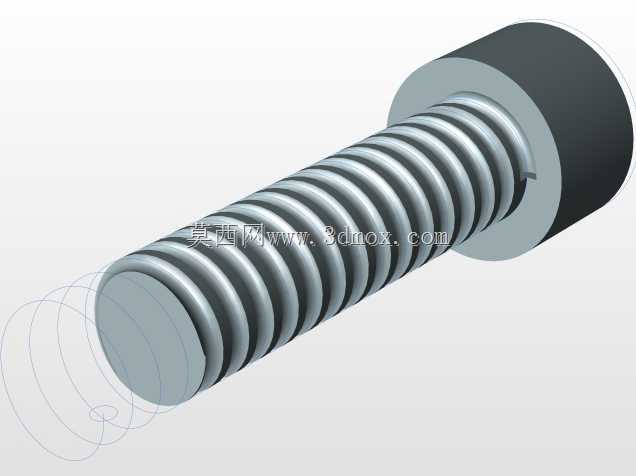

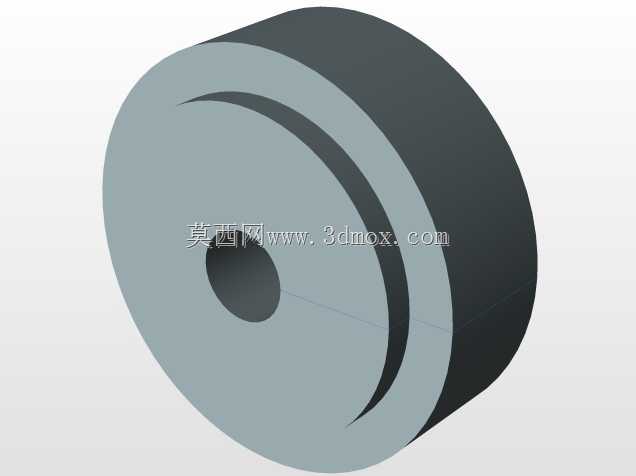

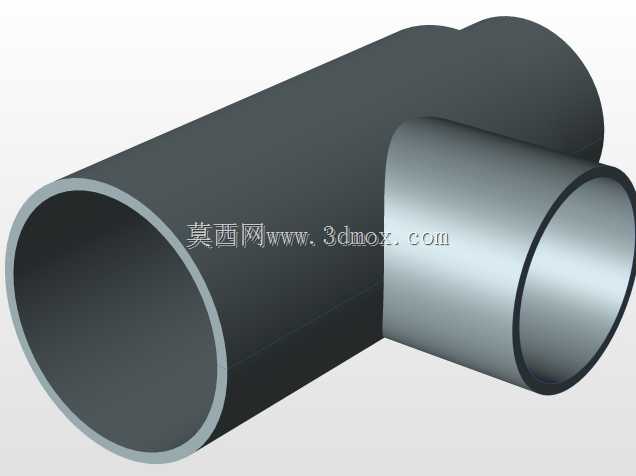

这款手动角式截止阀主要应用于工业流体输送管路系统中，可在给排水、化工介质输送、小型热力管网、设备配套流体回路等场景承担通断控制与流量调节功能，适配中小通径的低压管路工况，依靠手动操作即可实现管路内流体的截断与导通，也可通过操作手柄的开合角度微调管路内的介质流量，满足日常工况下的流体管控需求。从功能特性来看，该阀采用角式结构设计，介质进出通道呈90度夹角布局，相比直通式截止阀能够适配管路转角位置的安装需求，减少管路弯头配件的使用，优化管路排布的空间占用；阀杆采用升降式密封结构，手动力矩传递直接，操作手感清晰，密封副贴合紧密，截断状态下无内漏风险，同时顶部设置的填料压盖结构可随时调整密封填料的压紧程度，长期使用出现外漏隐患时无需拆解阀体即可完成密封维护，大幅降低现场运维的工作量。从设计思路层面，该阀整体采用模块化拆分设计，将阀体、阀盖、阀瓣、阀杆、操作手柄、连接法兰、紧固件等部件独立建模，各部件的配合公差按照机械设计标准预留合理装配间隙，既保证装配后各运动部件动作顺畅无卡滞，也确保密封面的压紧力均匀分布，避免局部应力过大导致密封件过早磨损；阀体流道采用平滑过渡设计，减少介质流经阀体时的阻力损失，降低管路输送过程中的能耗，同时阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中性能，多次开关操作后仍能保持稳定的密封效果。在外形尺寸与安装边界方面，该阀的进出口均采用标准法兰连接结构，法兰盘的螺栓孔位置、孔径、密封面尺寸均匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件即可直接与同规格管路对接；阀体整体高度、操作手柄的转动半径均经过合理规划，安装后手柄操作范围内无结构干涉，预留足够的手动操作空间，阀体底部的支撑法兰可根据安装需求选择固定于支架或设备基座上，也可直接依托管路法兰完成承重固定，适配不同的现场安装条件；整体结构紧凑，金属材质的阀体具备足够的结构强度，可承受管路内的常规工作压力，同时外露的运动部件无尖锐棱角，现场操作时具备足够的安全防护性。
