环形三辐条阀门操作手轮结构设计

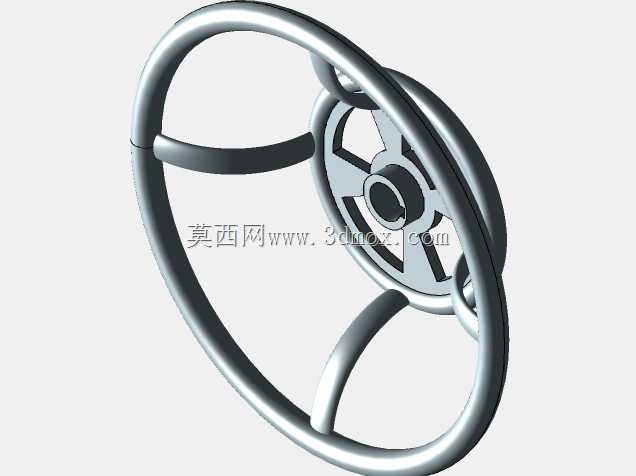

这款环形三辐条操作手轮是工业管路系统中阀门组件的核心操控部件，主要应用于石油化工、市政给排水、热力管网、工业制程流体输送等场景下的截止阀、节流阀、调节阀等手动操作类阀门，承担着将操作人员的手动扭力传递至阀杆，带动阀芯完成启闭、开度调节动作的核心功能，是手动阀门实现流体通路控制不可或缺的人机交互部件。从功能特性来看，该手轮采用环形外圈作为握持施力区域，整圈光滑过渡的曲面结构能够让操作人员在任意角度都能找到舒适的施力点，无需刻意调整站位即可完成扭力输入，相比带突出握柄的手轮，在狭窄的管路安装空间、设备密集的车间工况下，不会出现突出部件勾挂工作服、磕碰周边管线的问题，适配安装空间局促的井下、管廊、设备夹层等作业场景。三根均匀分布的弧形辐条连接外圈与中心轮毂，辐条采用流线型变截面设计，在传递扭力的过程中能够将受力均匀分散至整个轮体结构，避免局部应力集中导致的辐条断裂、变形问题，同时弧形曲面的握持边缘做了圆角过渡处理，长时间施力操作也不会硌伤手掌，提升连续操作的舒适度。中心轮毂位置设置了与阀杆匹配的安装孔位，孔位周边做了加厚加强处理，能够承受大扭力输入下的挤压应力，避免长期使用后孔位磨损、打滑导致的操作失效，轮毂与辐条的衔接位置做了圆弧过渡，消除应力集中的薄弱点，提升手轮整体的结构强度与使用寿命。在设计思路上，这款手轮优先考虑了操作的人机工程学与结构可靠性的平衡：环形外圈的直径经过扭力传递效率优化，既能够通过较大的力臂降低操作人员的施力力度，让大口径、高压力等级的阀门也能轻松操作，又不会因为直径过大导致安装后占用过多横向空间，适配多数工业阀门的安装尺寸边界；三辐条的布局相比两辐条结构拥有更好的受力对称性，转动过程中轮体受力均匀不会出现偏摆，相比四辐条及以上的结构则减少了材料用量，降低部件自重与制造成本，同时减少了辐条之间的空隙，避免操作时手指卡入缝隙造成的安全隐患。外形尺寸方面，手轮整体为扁平回转体结构，轴向厚度较薄，安装后不会在阀杆方向占用过多空间，适配阀门顶部安装空间有限的工况，中心安装孔的尺寸匹配常规工业阀杆的标准直径，能够直接替换同规格的老旧损坏手轮，无需对阀杆进行二次加工，安装边界适配性强，可覆盖多数中低压手动阀门的操作需求。轮体整体采用流畅的曲面造型，没有尖锐棱角与突出结构，在日常巡检、设备维护过程中不会剐蹭过往人员，也不容易积留灰尘、油污，日常清洁维护更加便捷，长期在潮湿、多粉尘的工业环境下使用也能保持可靠的操作性能。
