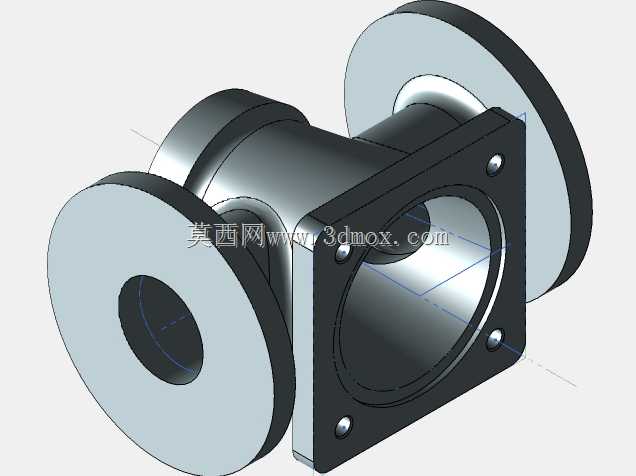

锥台结构旋塞阀阀芯总成三维设计

项目分类:3D模型 发布时间:2021-08-01 ID:218618
  • 锥台结构旋塞阀阀芯总成三维设计
  • 锥台结构旋塞阀阀芯总成三维设计
  • 锥台结构旋塞阀阀芯总成三维设计
  • 锥台结构旋塞阀阀芯总成三维设计

这款锥台造型的旋塞阀阀芯总成,主要应用于低压小通径的流体输送管路场景,常见于民用给排水支路、小型化工试剂输送管线、实验室气路控制单元、小型暖通管路分支等工况,承担管路通断切换、介质流向调节、流量节流控制的核心作用,相比同通径的球阀结构,该类旋塞结构的流道更适配带微小颗粒的洁净介质工况,启闭过程中密封面的滑动摩擦行程更短,日常维护时的拆装清理难度更低。从功能特性来看,该阀芯总成采用一体式锥台塞体加下置阀杆的结构设计,塞体侧部开设的贯通窗口作为介质流道,当塞体随阀杆旋转至窗口与管路接口对齐位置时,管路处于完全导通状态,旋转90度后塞体锥面完全封堵管路接口,实现管路截流,锥面密封的结构自带一定的自紧效应,介质压力越高密封面的贴合紧密性越好,可有效降低低压工况下的内漏风险。设计过程中,首先围绕通径需求确定塞体的锥度比例,选用1:7的标准锥度保证密封面的配合精度,塞体上部的锥台直径大于下部直径,既可以保证塞体在阀腔内的安装定位,也能在长期使用出现密封面磨损后,通过向下微调塞体位置补偿磨损量,延长阀芯的整体使用寿命;塞体侧部的流道窗口采用圆弧过渡设计,避免介质流经时产生直角涡流,降低管路的流阻损失与介质冲刷噪音;下部阀杆采用圆柱段加方头的结构,圆柱段与阀盖的填料腔配合实现动密封,底部方头用于和操作手柄或者执行器连接,传递启闭扭矩,方头的尺寸按照常规手动操作的扭矩需求设计,既可以适配标准的T型手柄,也能和小型气动执行器的连接轴直接匹配,无需额外加工转换接头。从安装边界来看,该阀芯总成的上部锥台最大直径适配DN15规格的旋塞阀阀腔,安装时整体从阀腔上部装入,下部阀杆穿过阀盖的填料孔后露出方头,整体轴向安装长度预留了填料压盖的压缩空间,径向尺寸和阀腔的配合间隙控制在0.1毫米以内,既保证塞体旋转时的灵活性,也避免间隙过大导致密封面错位;塞体流道窗口的高度与管路接口的通径高度完全对齐,保证全开状态下的流道截面积不小于管路通径的90%,减少介质输送过程中的压力损失。
