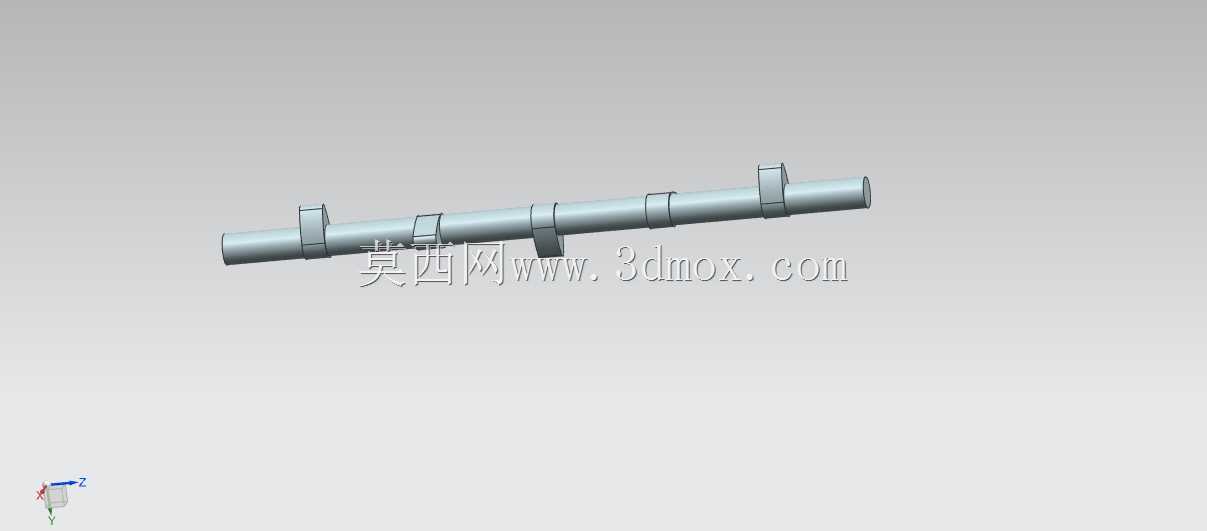

多凸缘结构传动凸轮轴三维设计

这款凸轮轴作为动力传动系统中的核心精密构件，广泛应用在内燃机、自动化进给机构、纺织机械凸轮驱动单元、印刷设备输纸机构等需要实现周期性往复动作控制的场景中，是将旋转运动转化为预设规律直线往复运动或摆动动作的关键执行部件，其加工精度与结构合理性直接决定整套驱动机构的运行平稳性、动作响应速度与使用寿命。在实际设备运行过程中，凸轮轴通过自身轴身分布的多个凸缘轮廓，按照预设的运动轨迹推动对应的从动件完成定时动作，比如在内燃机中精准控制进排气门的开启与关闭时序，在自动化生产设备中驱动工位切换、物料推送、节拍定位等固定循环动作，能够在高速连续运转工况下保持稳定的动作输出，大幅降低机构的传动损耗与运行噪音。设计过程中首先围绕应用场景的动作需求确定各凸缘的轮廓曲线，根据从动件的行程、运动速度、加速度特性优化凸缘的升程段、远休止段、回程段、近休止段的曲面过渡，避免刚性冲击与柔性冲击对机构造成的振动损伤；同时兼顾轴身的整体刚性，合理布置各凸缘的轴向间距，匹配对应轴承位的轴径尺寸，确保轴系在额定转速下的挠度变形控制在允许范围内，防止因轴身弯曲导致从动件动作偏差。整体采用等径基础轴身搭配多个环形凸缘的结构，轴端预留标准安装定位轴颈，可直接适配对应规格的滑动轴承或滚动轴承安装，轴向各凸缘的位置严格匹配从动件的安装间距，安装时无需额外调整凸缘轴向位置即可完成装配对位；轴身表面做连续光滑过渡处理，凸缘与轴身衔接处采用圆角过渡消除应力集中点，能够承受长期交变载荷作用下的疲劳强度要求，适配中等载荷、中高速运转的常规工业传动场景，可直接用于相关设备的结构设计验证、装配干涉检查与运动仿真分析环节，帮助设计人员快速完成整套驱动机构的方案迭代与性能校验。
