液压管路用转向节接头装配结构设计

　　在液压与流体输送管路系统中，转向节接头是实现管路多方向连通、转向布设的核心连接件，这类结构常应用在工程机械液压回路、工业流体输送管线、气动控制系统的管路布设场景中，能够在有限的安装空间内完成管路的直角转向与多通路连通，避免管路硬弯折造成的通径缩减、应力集中开裂问题。从实际使用场景来看，这类接头需要同时满足多管路对接的同轴度要求、承压状态下的密封可靠性，以及安装过程中的操作便利性，设计时需要兼顾结构强度与流道通畅性，避免通径突变造成的流体压损过大。

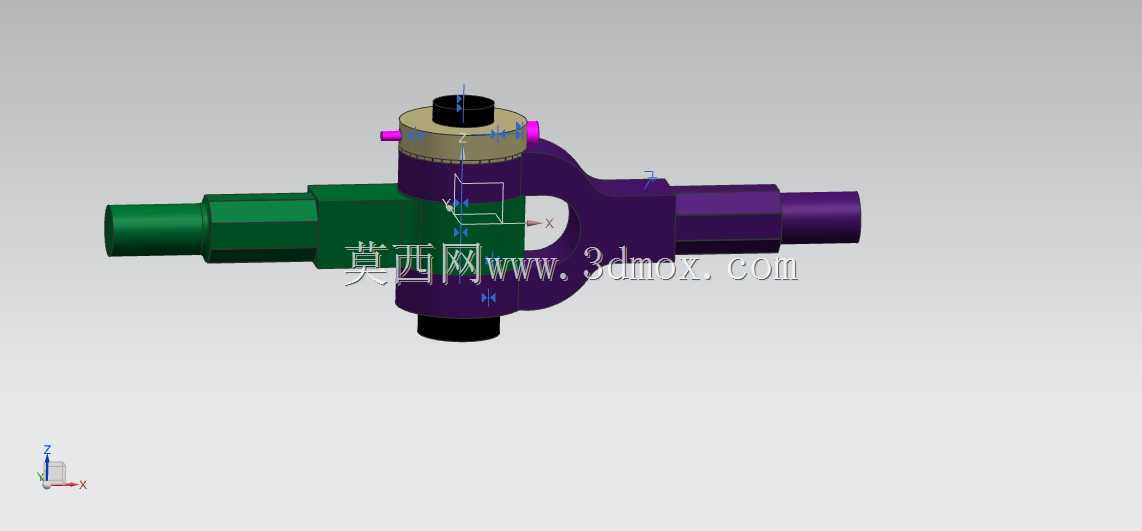

　　该装配结构采用多通路集成式设计，主体为一体成型的异形阀体结构，分别设置三个方向的外接接口，其中两个接口沿水平轴线对向布置，第三个接口沿垂直轴线与水平通路连通，可实现两路水平管路与一路垂直管路的连通转向，也可根据管路布设需求封堵其中一个接口作为两通转向接头使用。接口部位采用阶梯轴式结构设计，外段设置有外螺纹结构用于与管路螺母锁紧配合，中段设置密封件安装槽位，可放置O型密封圈实现端面或径向密封，靠近主体的位置设置六角拧转结构，方便安装时使用扳手施加扭矩，避免拧紧过程中主体结构发生形变。

　　设计过程中首先根据管路系统的额定通径确定内部流道直径，保证三个连通接口的流道平滑过渡，在流道交汇位置做圆弧导角处理，减少流体转向时的湍流与压损，同时降低交汇位置的流体冲蚀速率。主体结构的壁厚根据系统额定工作压力计算取值，在接口与主体连接的位置做加强筋过渡，避免管路受外力拉扯时在应力集中位置发生断裂。垂直方向的接口采用分体式装配设计，顶部设置锁紧压盖与密封组件，既可以作为管路接口使用，也可根据需求加装阀芯、节流元件实现流量调节功能，压盖与主体之间采用螺纹连接加密封垫的结构，方便后期拆解维护更换密封件。

　　安装边界方面，水平方向两个接口的同轴度公差控制在0.05mm以内，垂直接口与水平通路的垂直度公差不大于0.03mm，保证外接管路安装后不会出现别劲、附加应力的问题；接头整体的安装空间需要预留扳手操作空间，垂直方向预留至少两倍于压盖直径的操作空间，方便拧紧与拆解作业。所有接口的螺纹规格统一采用常用的管路密封螺纹标准，可直接与同规格的标准液压管路、气动管路适配，无需额外加工转换接头。结构装配完成后需要进行耐压测试，在1.5倍额定工作压力下保压5分钟无渗漏、无塑性变形方可满足使用要求，同时流道内部做去毛刺处理，避免杂质脱落进入管路系统造成下游元件卡滞。
