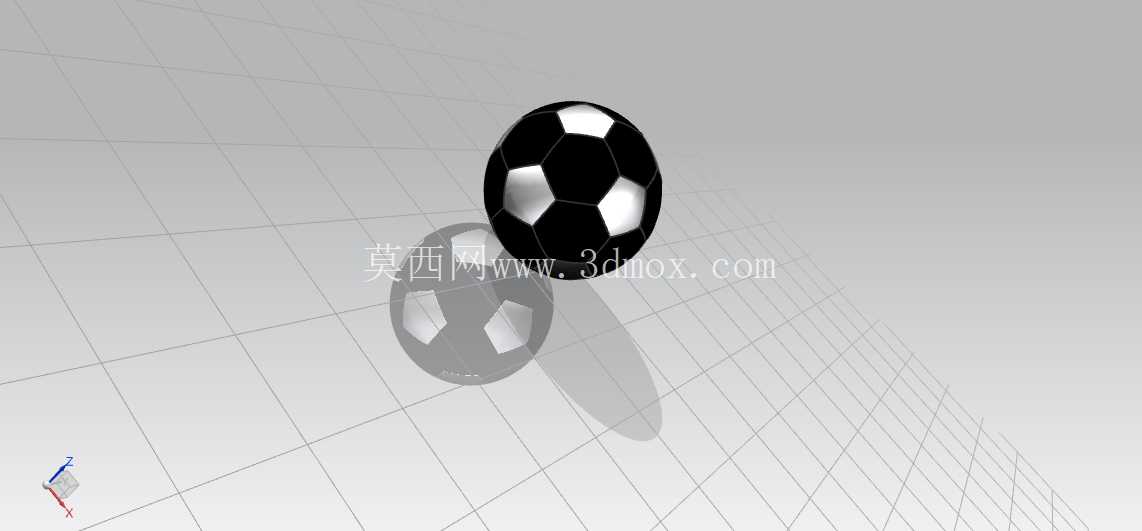

经典黑白拼接球面运动器材结构设计

　　日常接触的足球类球形构件，核心设计逻辑围绕球面拼接精度、运动回弹特性、表面摩擦性能三个核心维度展开，区别于普通实心球体，这类拼接球面的结构设计需要兼顾成型工艺可行性与实际使用中的力学表现。从结构层面看，经典足球采用的正五边形与正六边形球面拼接方案，本质是球面多面体拟合的工程化应用，通过特定数量的五边形与六边形面片组合，能够在平面裁片基础上实现接近完美的球形曲面，这种设计最早源自建筑领域的球面穹顶结构，迁移到运动器材领域后，大幅降低了球面构件的生产制造难度，不需要复杂的整体曲面成型工艺，仅通过平面裁片的裁切、拼接、缝合或热压粘合即可完成球体外壳的制作。

　　在实际应用场景中，这类球形构件除了作为专业体育赛事、日常休闲运动的足球使用外，其球面拼接结构也常被用于工业领域的球形外壳、装饰球体、流体管道球形阀芯的结构参考，尤其是需要兼顾曲面圆滑度与拼接结构强度的场景，这种五边六边拼接的球面方案能够在保证曲面精度的同时，让每个拼接面片的受力更均匀，避免整体曲面成型时出现的壁厚不均、应力集中问题。设计这类球面结构时，首先要确定球体的公称直径，常规成人用足球的公称直径在215-220mm区间，对应的球面展开后，每个五边形与六边形面片的边长需要严格匹配球面曲率，边长计算偏差超过0.5mm就会导致拼接后球面出现凸起或凹陷，直接影响球体的圆度，进而影响运动过程中的滚动轨迹稳定性。拼接边界的处理是设计中的核心细节，相邻面片的拼接边需要预留足够的粘合或缝合余量，同时要在拼接位置做内凹的过渡处理，避免拼接缝凸起于球面表面，否则球体在地面滚动时会因为拼接缝的凸起产生不规则跳动，不符合运动使用的要求。从力学特性设计来看，球面内部的支撑结构需要与外壳拼接强度匹配，外壳面片的厚度通常根据使用场景调整，日常休闲用球的外壳面片厚度在1.5-2mm区间，专业比赛用球的面片厚度会提升到2.5-3mm，同时在面片内侧增加织物衬层，提升面片的抗撕裂性能，避免高速运动中球体碰撞硬物出现面片开裂的问题。球面的表面纹理设计同样需要结合使用场景，光滑表面的球体在高速运动时空气阻力更大，且表面沾水后摩擦系数会大幅下降，因此常规设计会在每个面片表面做细微的凹凸纹理，纹理深度控制在0.2-0.3mm，既能够降低空气阻力提升飞行稳定性，也能在表面沾水时保留足够的摩擦系数，方便使用者控制球体的运动轨迹。在建模过程中，这类球面结构不能直接通过球体切割获得面片，需要先通过球面多面体细分得到标准的五边、六边面片轮廓，再将每个面片单独展开为平面，验证平面裁片的尺寸精度，确保每个面片的边长、曲率完全匹配，拼接后不会出现错位。

　　同时要考虑拼接后的球面圆度公差，常规民用足球的圆度公差需要控制在1.5%以内，也就是球体任意方向的直径差不超过3mm，专业比赛用球的圆度公差要求更高，需要控制在1%以内，这就对每个面片的尺寸精度提出了极高要求，建模时需要反复校验每个面片的边缘曲率，避免拼接后出现局部变形。很多初学者在设计这类拼接球面时，容易忽略面片拼接处的角度匹配，平面面片拼接为球面时，每个拼接边的二面角需要根据球面曲率精确计算，如果直接按照平面角度拼接，最终得到的球体会出现明显的棱角，无法达到圆滑球面的效果，因此在建模阶段需要在每个面片的边缘做微小的倒角处理，让拼接后的过渡更自然，同时也能提升拼接位置的结构强度，避免碰撞时拼接位置出现应力集中导致开裂。这类球面结构的安装边界相对简单，因为是独立的球形构件，不需要与其他零部件做刚性连接，仅需要在充气口位置预留标准的气阀安装孔，气阀孔的位置通常设置在一个六边形面片的中心，避免破坏五边形面片的结构对称性，气阀安装孔的直径根据通用气阀尺寸设置在8mm左右，孔位边缘需要做加厚处理，避免充气时气压导致孔位开裂。从实际使用的耐久性角度考虑，每个面片的拼接缝需要做内埋处理，也就是粘合或缝合的位置位于球面内侧，外侧看不到明显的拼接凸起，这样既能减少拼接缝的磨损，也能提升球面的整体美观度。

　　在材料选择匹配设计时，不同材料的面片收缩率不同，建模时需要提前预留材料的收缩余量，比如采用PVC材料的面片，热压粘合后的收缩率在0.3%左右，建模时就需要将每个面片的尺寸放大对应比例，确保粘合冷却后球体尺寸符合设计要求；如果采用PU材料，收缩率相对更低，在0.15%左右，对应的尺寸余量也需要调整。很多工业场景中使用的球形装饰构件或球形防护外壳，也会借鉴这种足球拼接结构，尤其是大尺寸的球形构件，整体成型难度大、成本高，采用分块拼接的方案能够大幅降低生产难度，同时便于运输和现场安装，只需要将加工好的平面面片运输到现场后再进行拼接组装，就能得到大尺寸的球形结构，这也是这类经典球面拼接结构能够从体育用品领域延伸到工业领域的核心原因。
