多管束组合式流动热空气交换装置

这款流动式热空气交换装置主要应用于工业厂房通风热能回收、商用新风系统换热、烘干设备余热循环、暖通空调系统能量置换等场景，核心作用是在不同温度的空气流之间传递热量，在排出室内污浊热空气的同时回收其中的热能，预热进入室内的新鲜冷空气，或是在工艺冷却流程中完成热空气的热量传递，大幅降低通风、加热、冷却环节的能源损耗，提升热能利用效率。

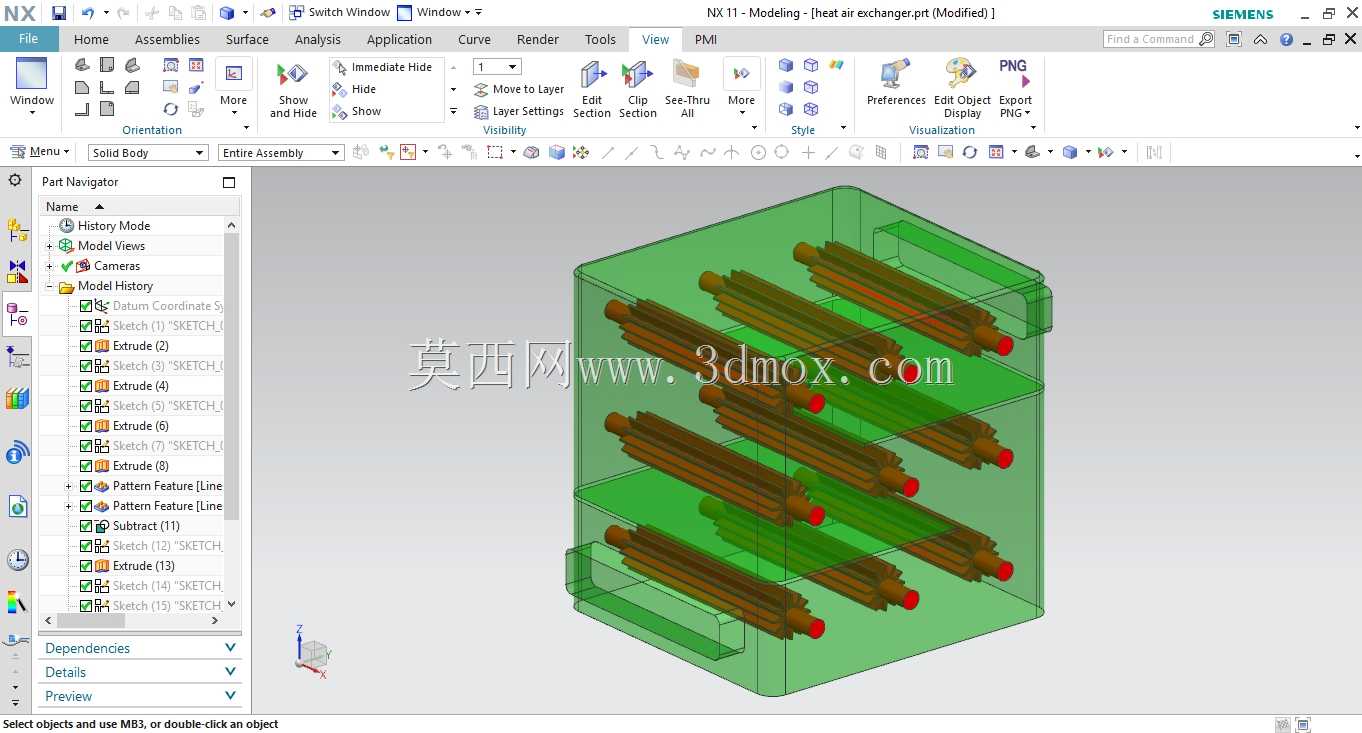

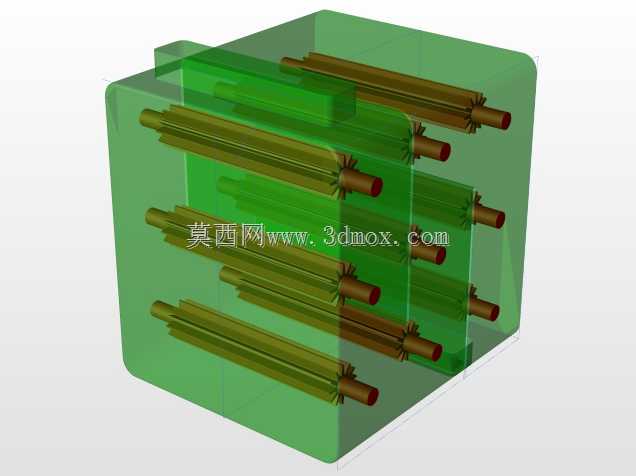

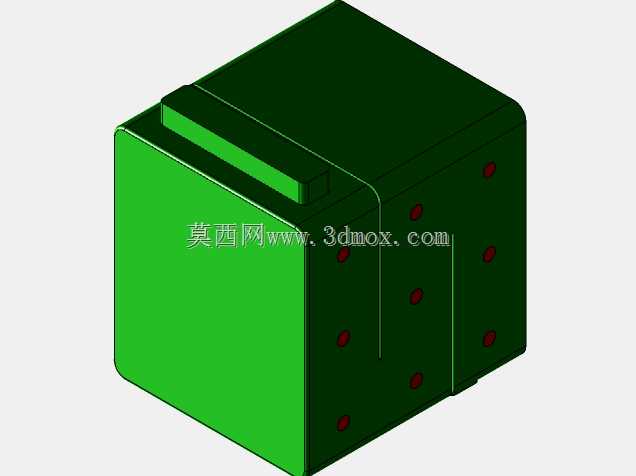

装置整体采用长方体箱式封闭壳体结构，外壳做密封处理避免不同流道的空气串流，内部采用多层平行排布的换热管束设计，每根换热管束两端设置连通接口，分别对应热空气流道与冷空气流道，两种空气在互不掺混的前提下，通过管束壁面完成热量传导。管束采用错层排布的布局方式，在有限的壳体空间内最大化拓展换热接触面积，同时让流经壳体内部的空气形成紊流效果，避免层流导致的换热效率下降，提升整体换热速率。壳体两侧预留标准化的风道对接接口，可直接与方形通风管道法兰对接，安装时无需额外定制转接构件，上下端面预留吊装固定点位，适配吊顶安装、设备机架集成安装、落地支架安装等多种部署方式，整体安装边界规整，无外凸的异形结构，可直接嵌入标准通风管路系统中，不需要额外预留过大的安装操作空间。

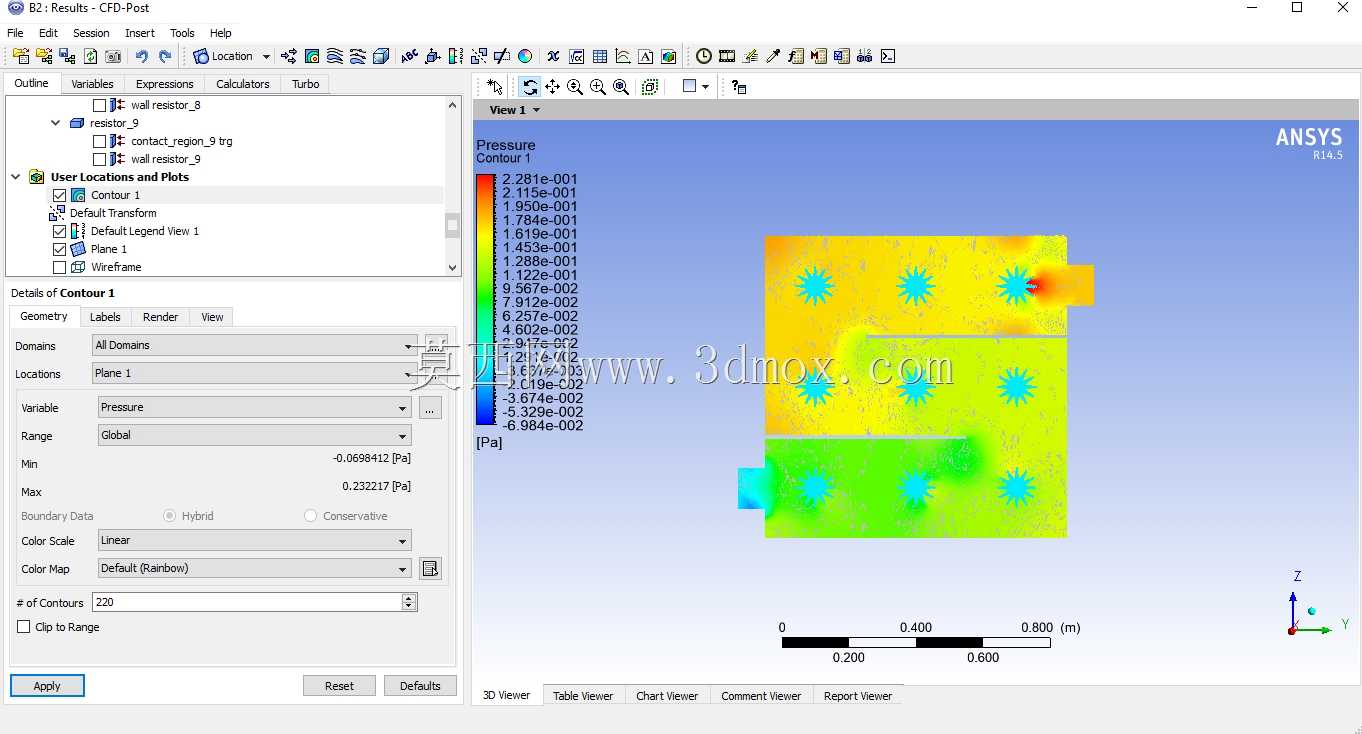

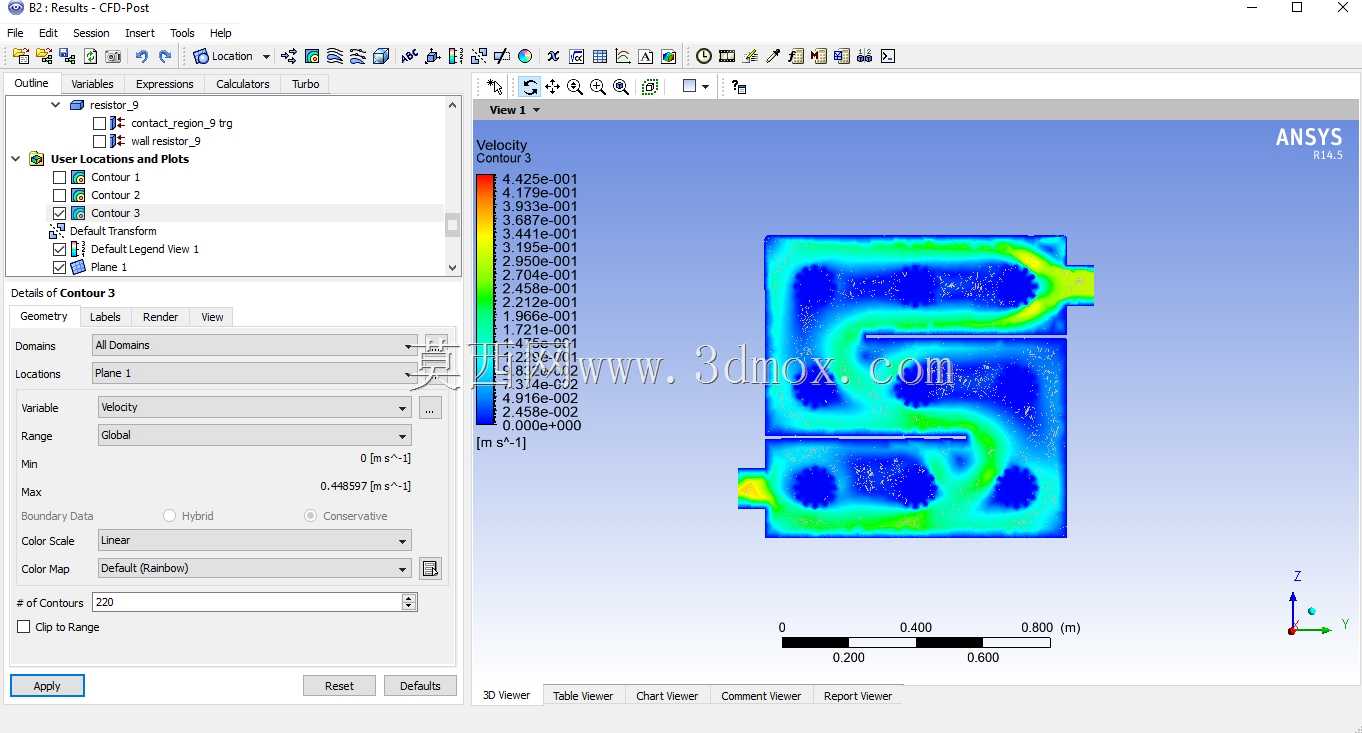

设计过程中优先考虑了换热效率与流阻的平衡，管束的间距经过反复校核，既保证足够的换热面积，又不会因为流道过窄导致风阻过大，增加配套风机的运行负载；壳体内部的导流结构引导空气均匀冲刷每一组换热管束，避免出现局部换热死角，防止部分管束长期无气流通过导致积灰、换热性能衰减。管束端部采用密封固定结构，既保证长期冷热交变工况下的连接密封性，又方便后期拆解维护，清理管束表面积累的灰尘与杂质，维持设备长期运行的换热效率。装置整体结构紧凑，在相同换热功率下相比传统列管换热器体积更小，适配更多安装空间受限的应用场景，可根据实际换热需求灵活调整管束数量与排布层数，匹配不同风量、不同换热温差的使用需求。
