椭球形管壳式换热设备结构设计

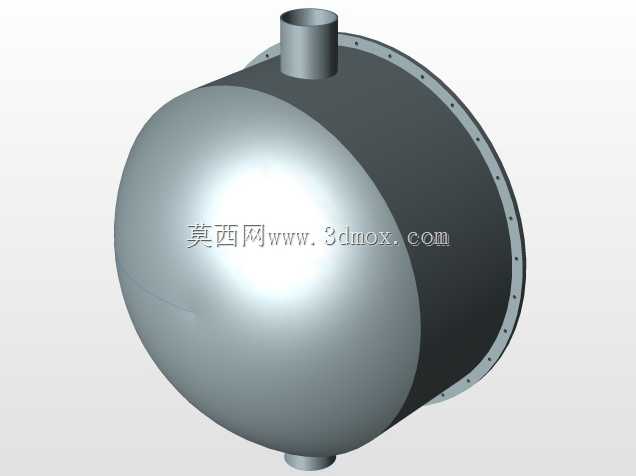

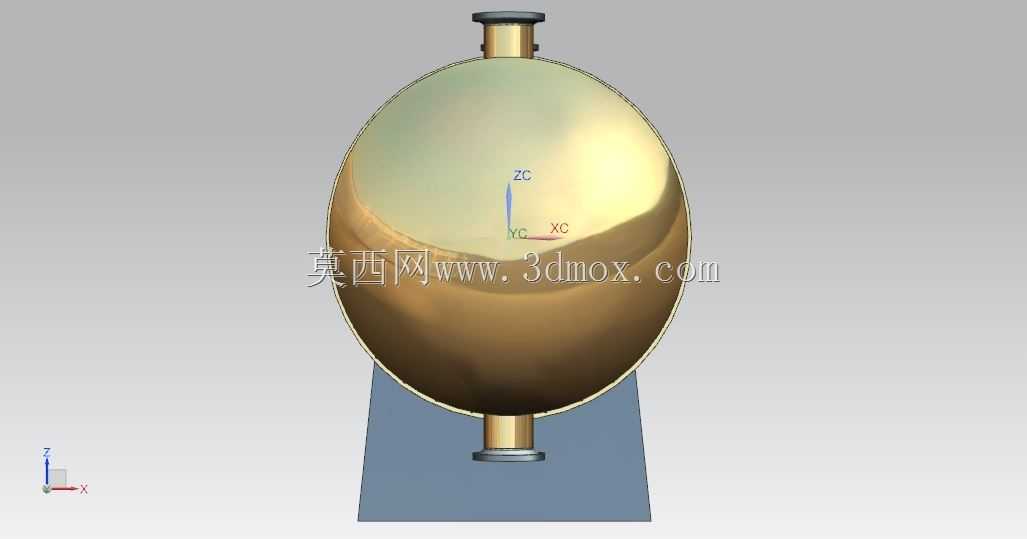

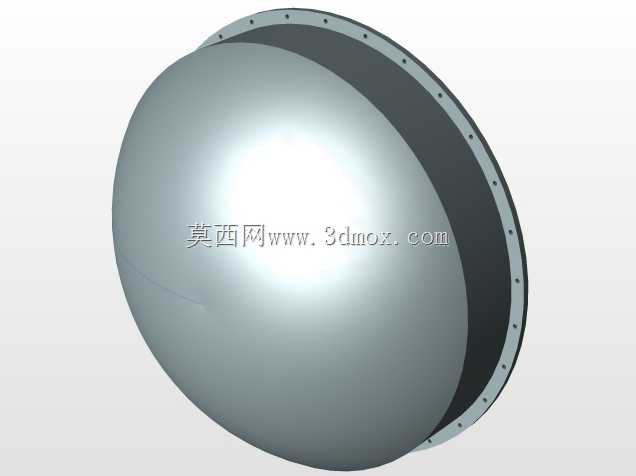

这款椭球形壳体的管壳式换热设备，主要面向化工、暖通、食品加工、能源动力等领域的液-液、气-液热交换场景，可在不同压力工况下完成两种介质间的热量传递，实现介质升温、降温、冷凝、蒸发等工艺需求，是工业生产流程中保障工艺温度参数稳定的核心配套设备。不同于常规圆柱形壳体的管壳换热器，该设备采用椭球形承压壳体设计，在同等容积下壳体应力分布更均匀，承压能力更强，能够适配中高压工况下的换热作业，同时椭球外形可减少壳程介质的流动死区，提升壳程介质的湍流程度，进而强化整体传热效率，降低壳程结垢的概率。设备上下两端同轴设置介质进出接口，接口采用标准法兰连接结构，可直接与现场工艺管道对接，安装时无需额外定制转接构件，上下接口的同轴布局也让设备可采用立式安装方式，大幅减少占地面积，适配厂房内竖向空间充足但横向安装空间受限的布置场景。设计过程中，首先根据目标工况的换热量、介质流量、设计压力参数确定壳体的长短轴比例，在保证承压强度的前提下优化壳程容积，减少不必要的材料损耗；壳程内部的管束排布适配椭球壳体的弧度，让换热管的布置更贴合壳体内壁轮廓，最大化利用壳程内部空间，提升单位体积内的换热面积；上下接口的位置经过流场仿真验证，可让进入壳程的介质沿椭球内壁均匀扩散，避免局部流速过快造成的管束冲蚀，同时减少介质短路现象，保证所有换热管都能参与热交换过程。设备的安装边界清晰，立式安装时底部接口作为固定支撑端，顶部接口预留管道热胀冷缩的补偿余量，设备侧面无需额外设置支撑构件，仅需在底部配置匹配的承重基座即可完成安装，外接管道的法兰规格与通用工业管道标准统一，现场安装时可直接对接，无需对设备本体进行二次加工。设备的椭球壳体外表面光滑无多余凸起，外表面可根据使用场景配置保温层安装位，方便后期加装保温材料减少热量损耗，整体结构无冗余设计，在保证换热性能与承压强度的同时，兼顾了安装便捷性与后期维护便利性，可广泛适配中小流量的中高压换热工况，在精细化工、区域换热站、食品灭菌生产线等场景都能稳定发挥作用。
