卧式管壳式列管换热设备三维结构

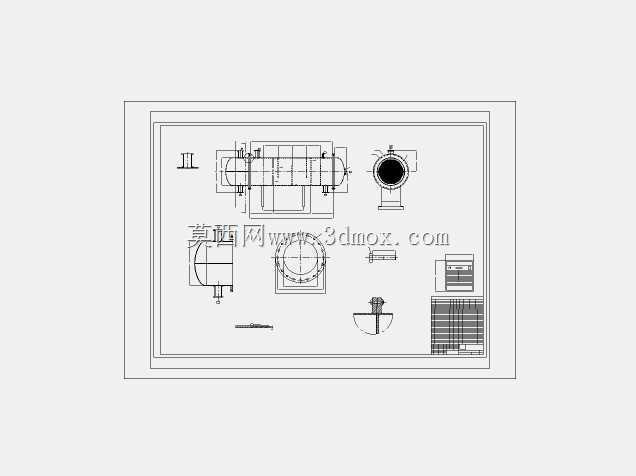

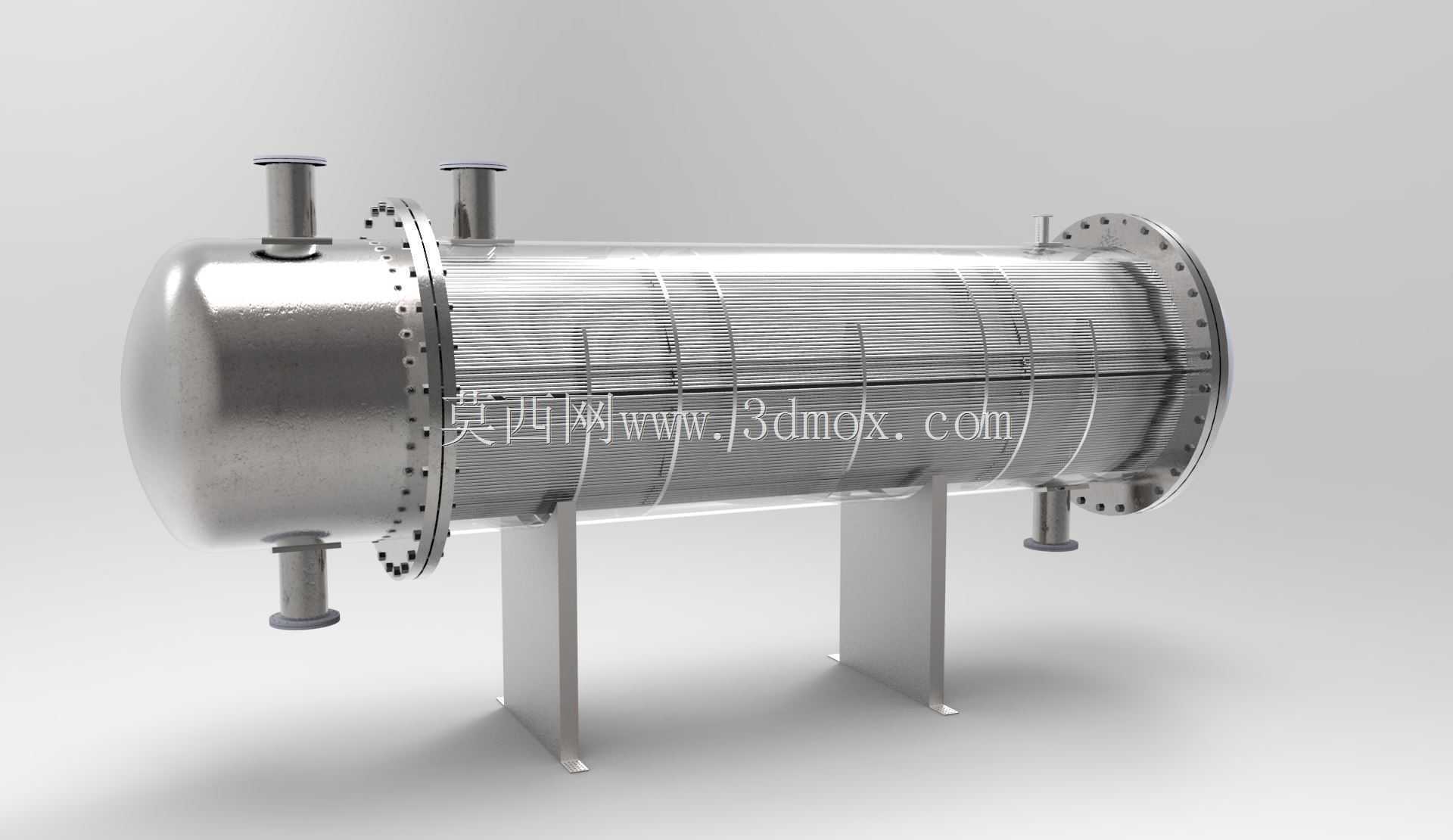

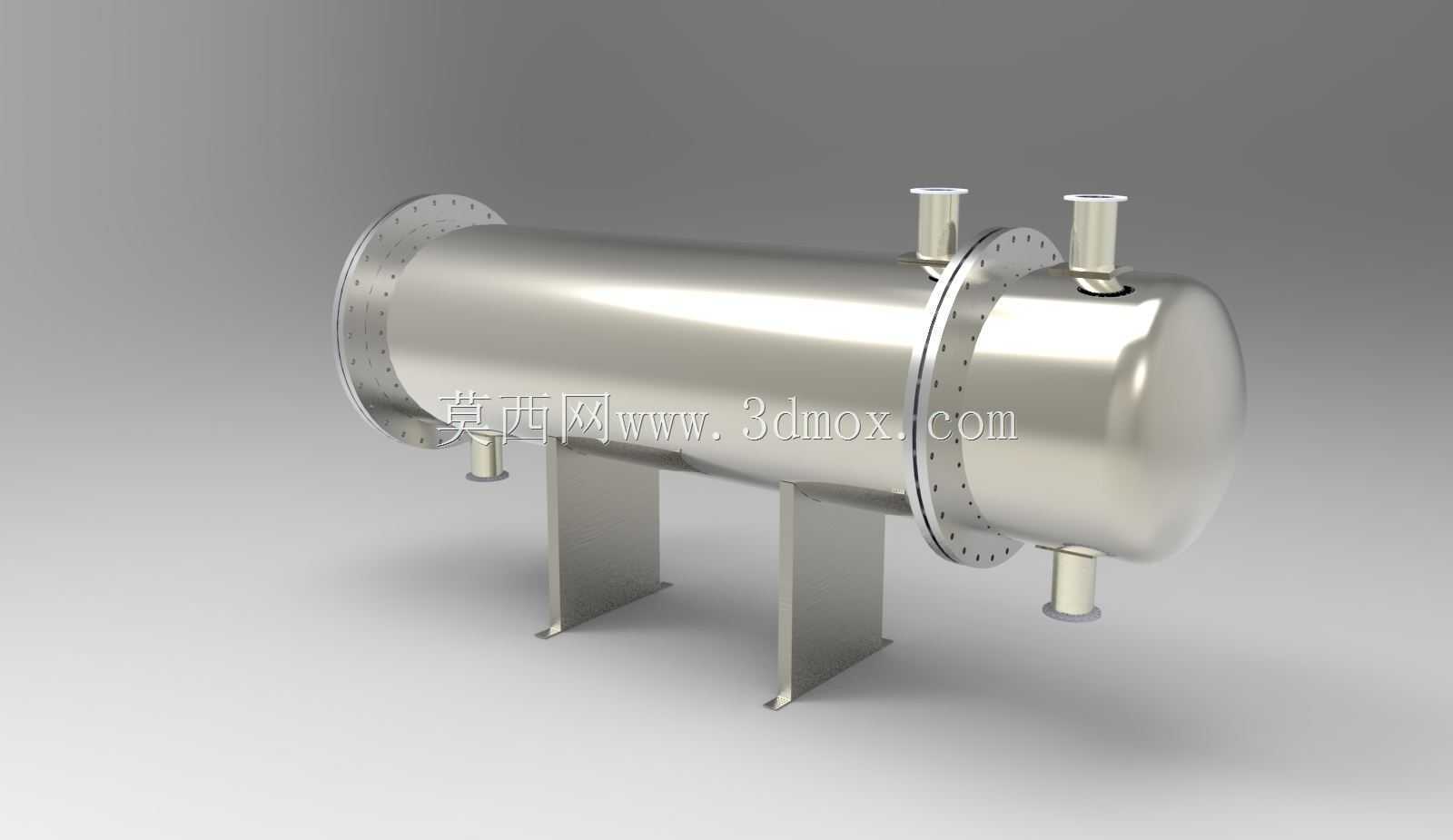

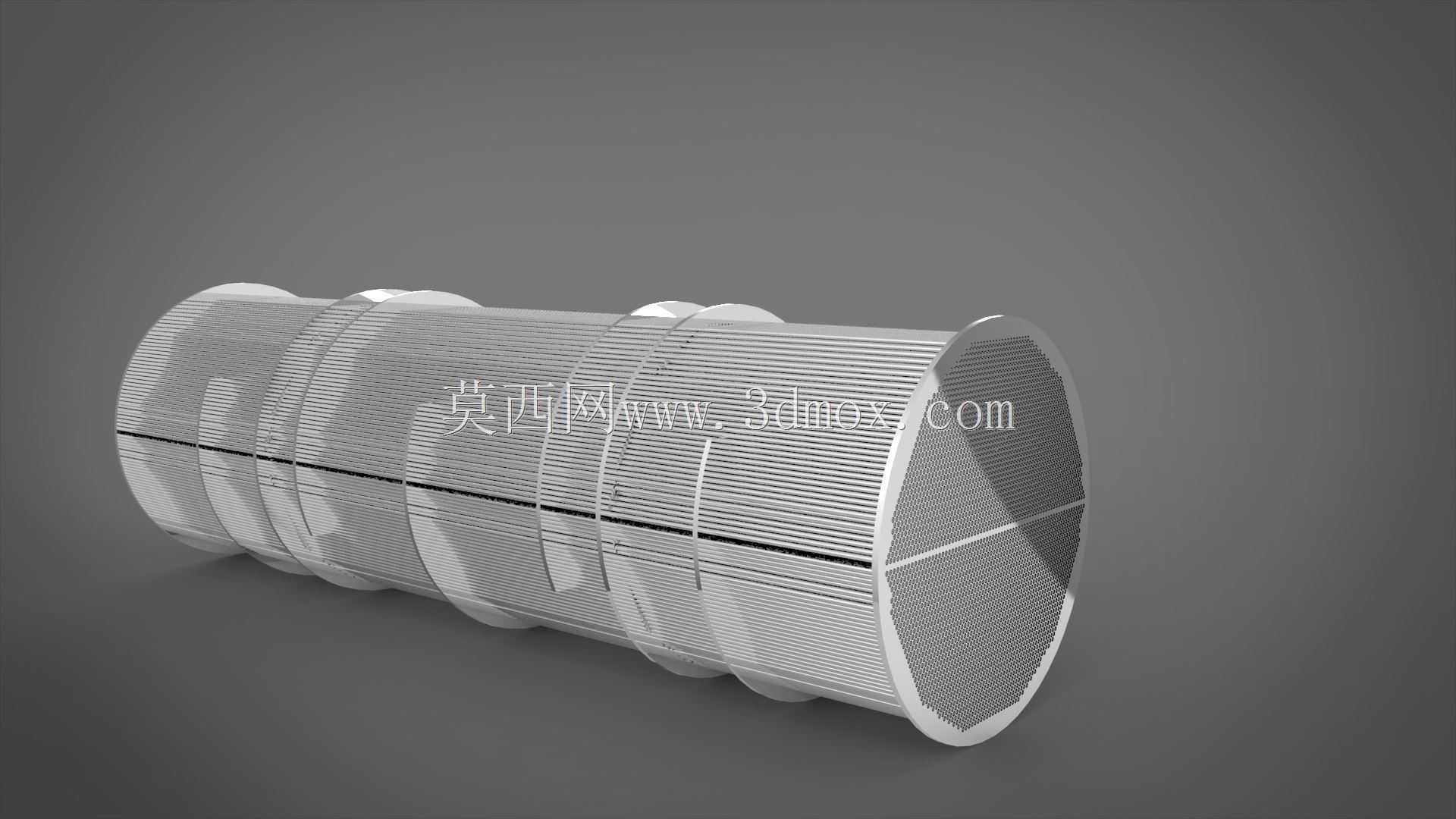

在石油炼化、化工生产、集中供热、食品制药等诸多工业场景中，管壳式换热器是实现不同流体间热量传递的核心通用设备，这套三维结构完整还原了卧式列管换热器的全部装配细节，可直接用于设备选型校核、管路布局匹配、安装施工模拟等工程环节。从实际工况适配角度看，该结构采用卧式安装布局，配套两个立式鞍式支座作为承重支撑，支座的地脚安装孔位、支撑高度均按照常规工业厂房设备安装基准设计，安装时可直接匹配预埋地脚螺栓的排布间距，无需额外调整支撑结构，设备筒体两端采用带螺栓孔的法兰端盖结构，端盖与筒体间通过周向均匀排布的紧固件实现密封连接，既满足承压工况下的密封要求，也方便后期检修时抽出内部管束做清理、更换作业。筒体上共设置四个工艺接管，分别对应冷热流体的进出口位置，两个接管布置于筒体上部、两个布置于筒体下部，接管的公称直径、伸出长度均按照常规工艺管路的对接标准设计，可直接匹配对应管径的工业管道法兰，无需额外做变径转接。内部管束采用平行排布的换热管结构，折流板按照定间距布置在筒体内壁，既可以引导壳程流体按照设定路径流动，提升换热效率，也能对细长换热管起到径向支撑作用，避免流体冲击造成换热管振动变形。设计过程中充分考虑了不同工况的适配性，筒体壁厚、法兰密封面形式、换热管排布密度均参照中低压换热工况的通用参数设定，可满足常规水-水换热、蒸汽-水换热、低腐蚀性介质间换热的使用需求，设备的整体长度、筒体直径、接管中心距等安装边界尺寸都做了标准化处理，在做厂区设备布局时，可直接将该模型导入厂区三维布局文件中，核对设备与周边管路、操作通道、其他设备的安全间距，避免现场安装时出现空间干涉问题。对于结构设计从业者而言，这套模型完整呈现了管壳式换热器从外部壳体、支座、接管到内部管束、折流板、紧固件的全部装配关系，可作为同类型换热设备设计的参考蓝本，快速理清各部件的装配逻辑与尺寸配合关系，减少设计过程中的重复建模工作量；对于设备选型人员来说，可通过模型直观核对设备的接口位置、安装尺寸是否符合现场工艺布局要求，提前预判安装环节可能出现的适配问题。
