带限位结构的单旋钮双出口氧气分离阀

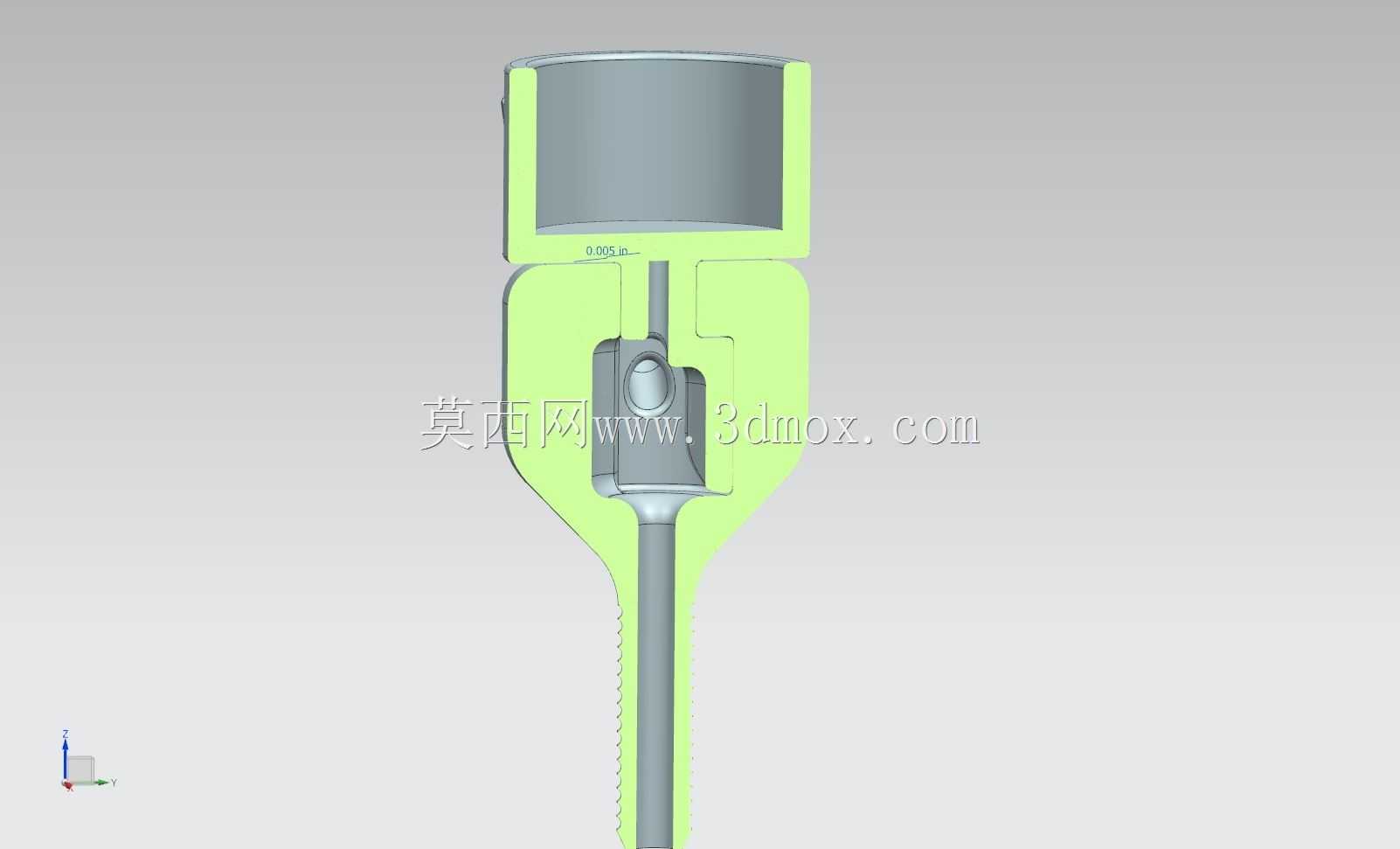

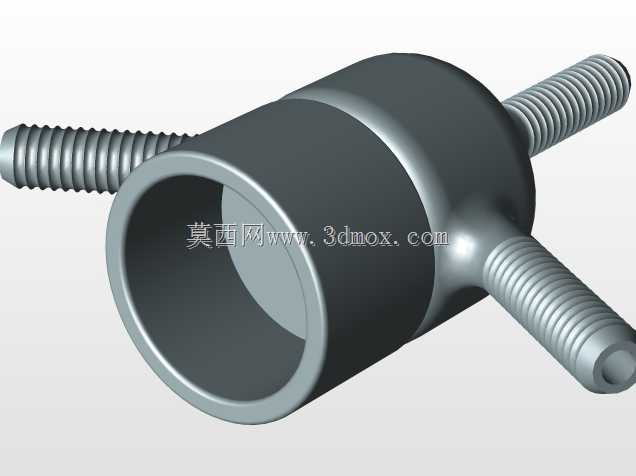

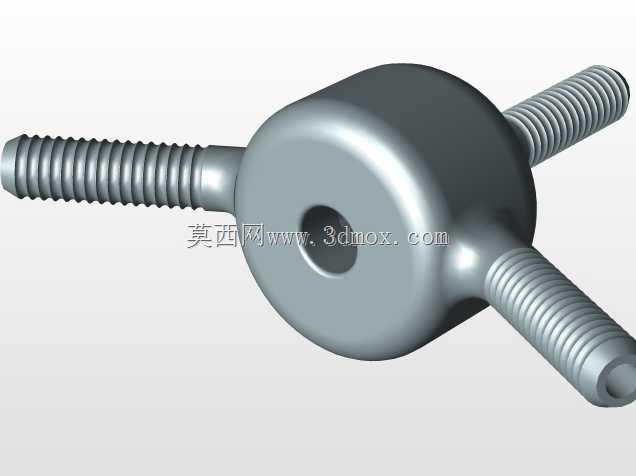

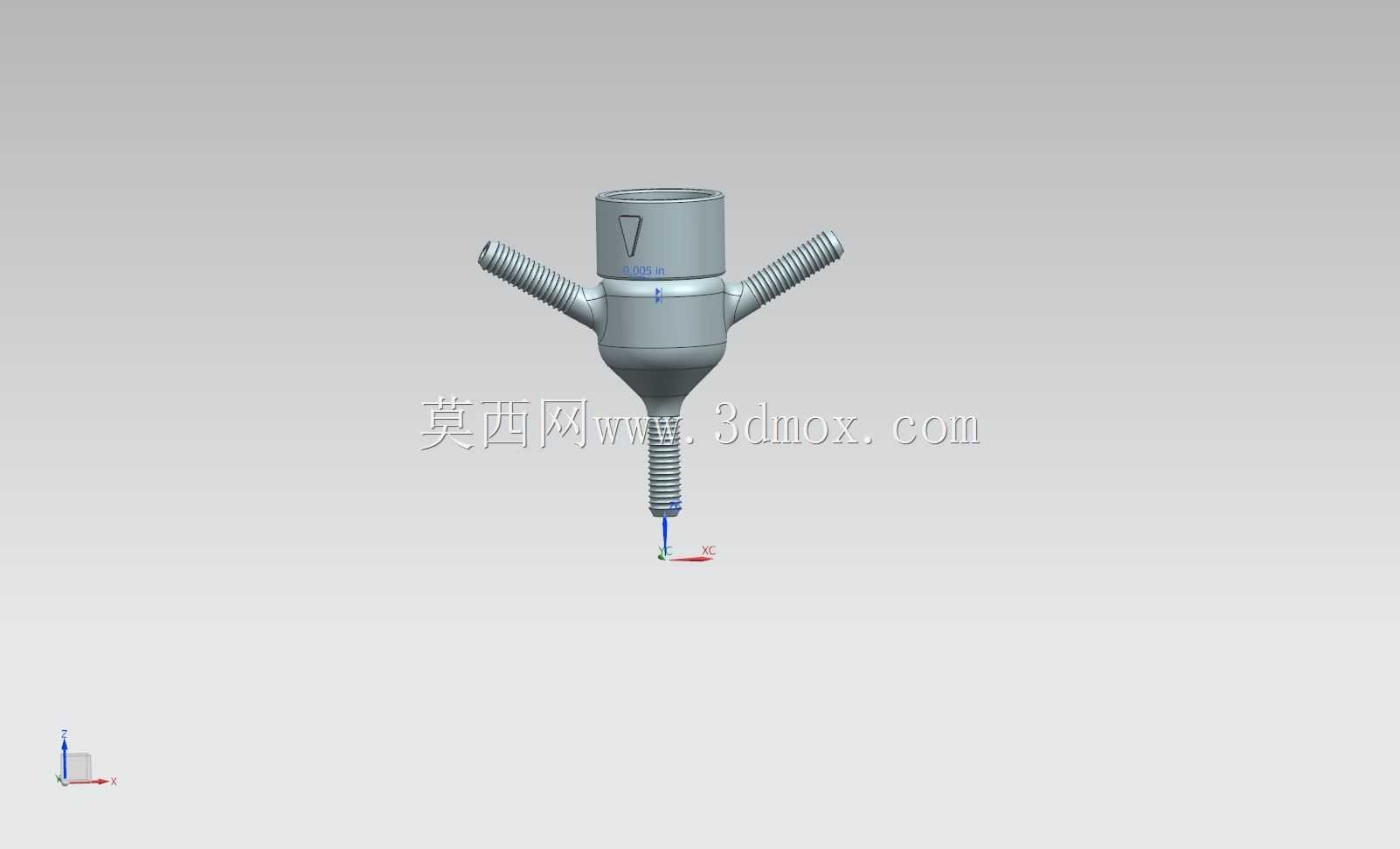

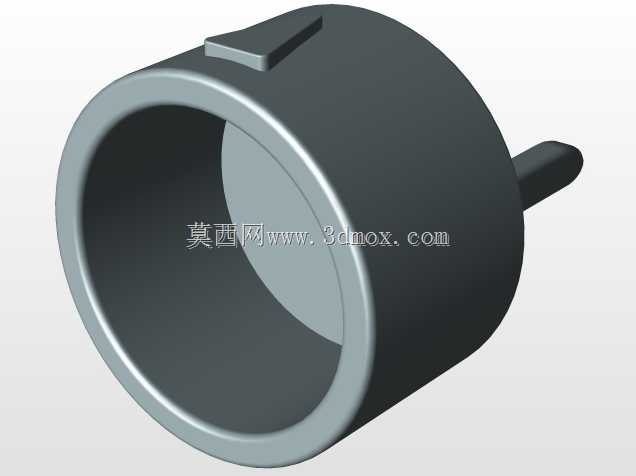

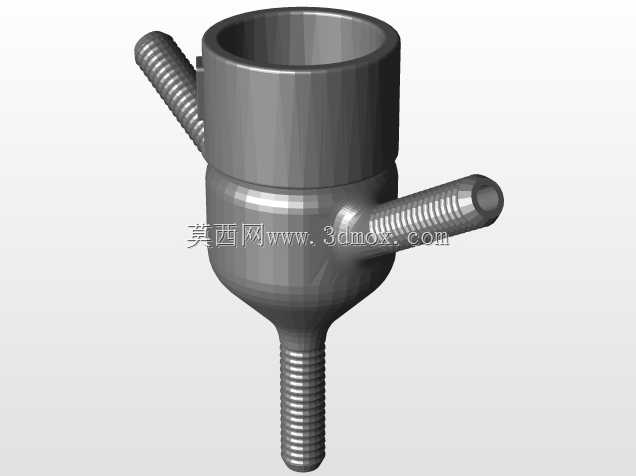

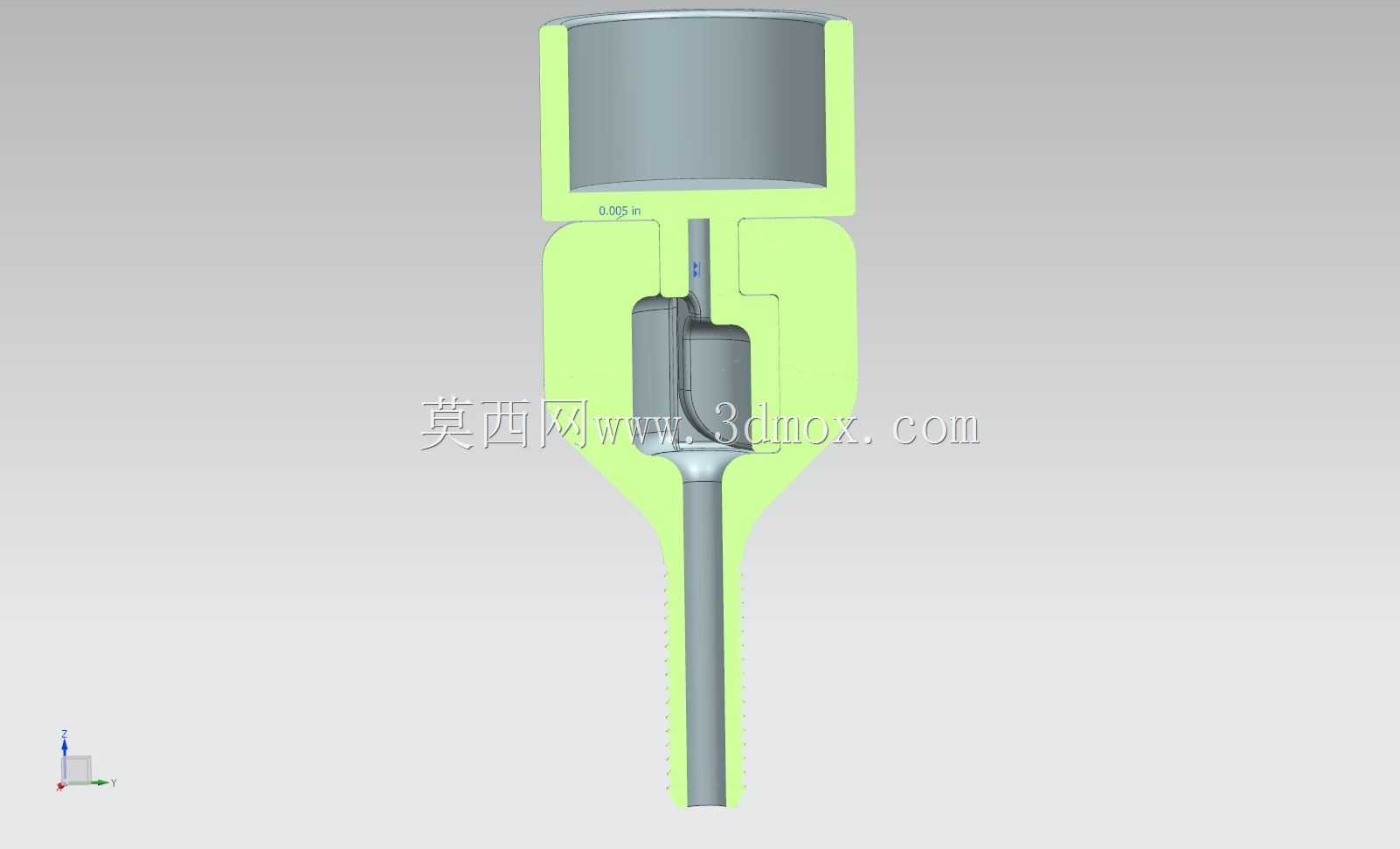

这款氧气分离阀主要应用于医疗供氧、小型制氧设备、便携式呼吸辅助装置以及特种作业供氧配套场景中，核心作用是在单路氧气输入的工况下，实现两个输出端口之间的氧气流量精准分配，满足不同支路的供氧需求，比如在双路吸氧终端、供氧回路切换、不同流量档位供氧的场景中，都能依靠该结构完成稳定的流量调控，避免传统多阀组搭配带来的管路冗余、操作繁琐、泄漏点多的问题。从功能特性来看，该阀组在原有设计基础上做了针对性优化，首先是精简了整体零件尺寸，压缩了阀组的整体占用空间，更适配小型化、便携式的供氧设备安装需求；其次在阀门操作位增设了专用限位结构，旋钮转动到对应流量档位或者端口全开、全关位置时会有明确的限位反馈，操作人员无需额外观察仪表即可快速判断当前阀位状态，避免操作过位导致的密封件磨损或者流量调节失准，单旋钮的操作逻辑也大幅降低了使用门槛，单次旋钮操作即可完成两个出口之间的流量引导切换，无需配合多个阀门协同操作，降低了误操作概率。从设计思路来看，这款阀组采用了一体化集成的设计方向，将流道切换结构、限位结构、密封配合结构整合在紧凑的阀身内部，整体仅由两个可一体打印的组件构成，无需额外采购零散标准件进行组装，既降低了装配环节的人工成本，也减少了多零件拼接带来的密封失效风险，两个组件的配合公差经过优化，既保证旋钮转动的顺滑手感，也能满足氧气输送场景下的密封要求，避免氧气泄漏带来的安全隐患。从外形尺寸与安装边界来看，该阀整体采用上宽下窄的流线型结构，上部为圆柱形的流道容腔，下部为带防滑纹理的操作杆延伸段，整体外轮廓无尖锐凸起，安装时仅需预留对应上部圆柱容腔的安装空间，下部操作段预留足够的旋钮转动空间即可完成布置，进出接口可根据实际管路需求适配对应规格的快插接头，无需对阀身结构做二次修改即可适配多数小型供氧回路的安装尺寸，同时因为组件可通过3D打印一体成型，在小批量定制、特殊场景改装时也能快速完成生产制作，无需开模即可快速落地使用，非常适合应急供氧设备改装、小型实验制氧装置搭建等场景的配套使用。
