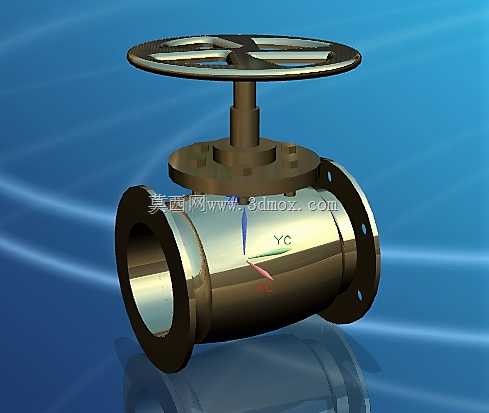

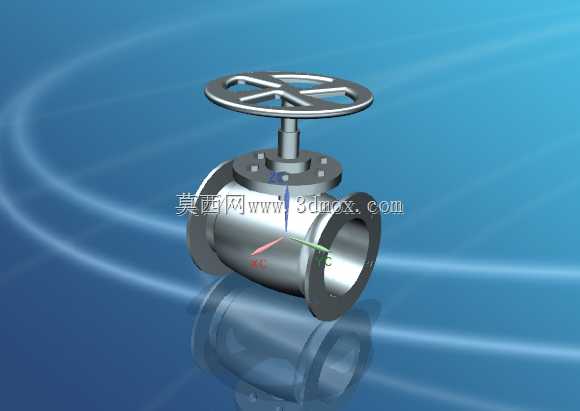

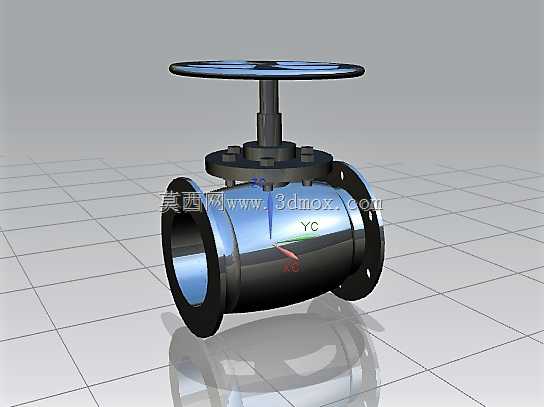

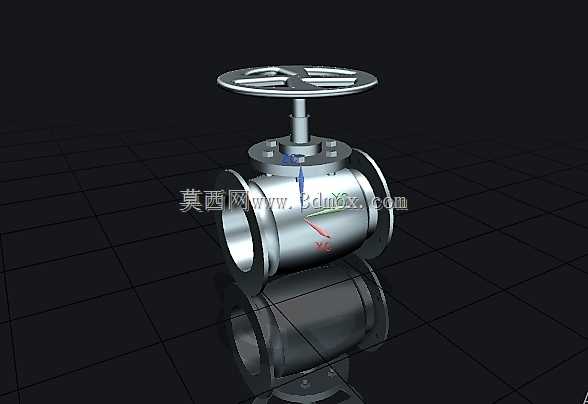

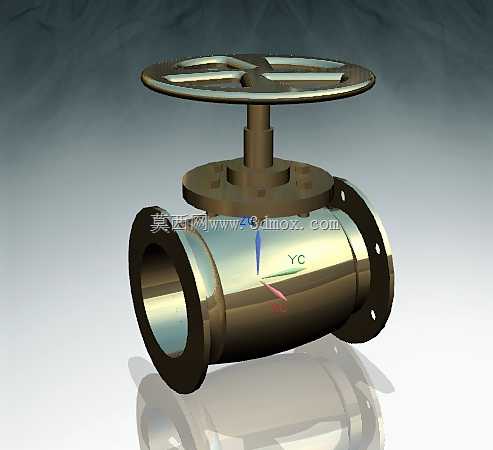

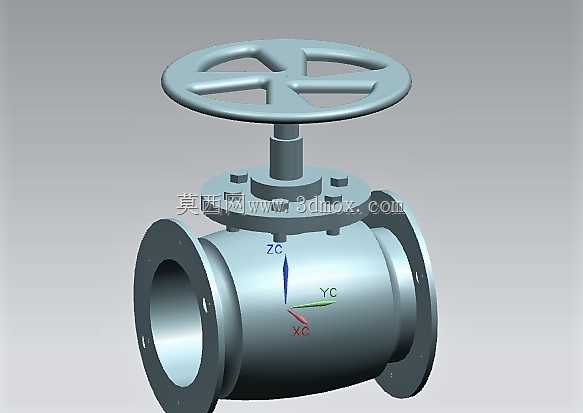

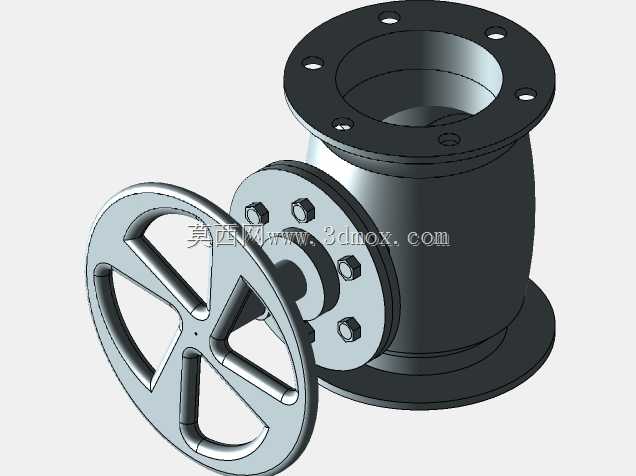

法兰连接式手动截止阀三维结构设计

这款手动截止阀主要应用于市政给排水、化工流体输送、暖通空调循环、工业制程管路等场景，作为管路系统中精准调控介质流量、截断或导通管路通路的核心部件，可适配清水、低腐蚀性流体、蒸汽等多种常规介质的输送管控需求，在中小口径的中低压管路中有着极高的应用普及率。不同于球阀的直通式快速通断结构，该截止阀采用下进上出的介质流向设计，依靠可垂直升降的圆盘式阀瓣与固定环形阀座的配合实现密封与流量调节，当手轮带动阀杆旋转升降时，阀瓣与阀座之间的流通间隙会随之线性变化，操作人员可根据管路实际需求精准调整过流面积，相比球阀具备更优秀的流量调节精度，不会出现通断状态切换时的管路水锤冲击问题。在产品设计层面，整体采用对称式法兰连接结构，阀体为球形中空腔体，既保证了阀体内部的流道顺畅度，又能通过球形壳体的结构强度优势均匀承受管路内部的介质压力，降低阀体长期承压出现形变泄漏的风险；顶部手轮采用轮辐式结构设计，增大操作力矩的同时减轻了手轮自身重量，阀杆与阀体衔接处设置多级密封结构，避免阀杆升降过程中出现介质外渗问题；阀瓣密封面采用堆焊耐磨材质，长期频繁调节也不易出现密封面磨损导致的内漏问题，有效延长阀门的整体使用寿命。在外形尺寸与安装边界上，该阀门采用标准法兰对接尺寸，两端法兰的螺栓孔位、法兰密封面尺寸均匹配对应公称通径的通用管路法兰标准，安装时无需额外定制转接配件，可直接与同规格的管路法兰对接固定；阀门整体轴向长度、手轮旋转外径、顶部操作高度均适配常规工业管路的安装空间要求，手轮操作时不会与周边管路、支架产生运动干涉，既可以水平安装在水平管路上，也可根据管路走向垂直安装在垂直管段上，安装适配性较强，日常维护时仅需拆开阀盖即可更换内部密封件，无需将整个阀体从管路上拆卸，大幅降低后期运维的操作难度与成本。
