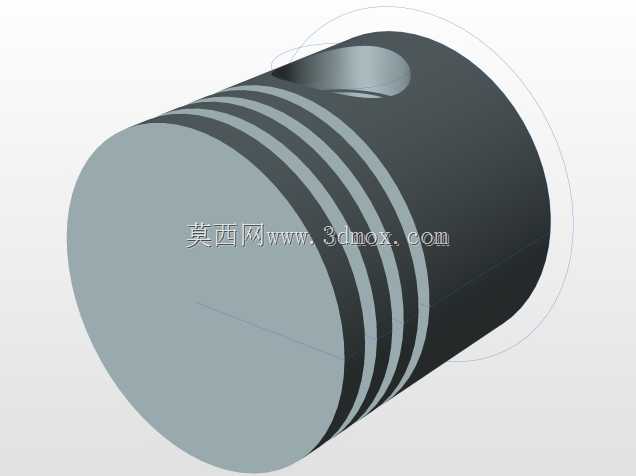

内燃机活塞精密结构三维造型

这款活塞造型是内燃机核心往复运动部件的精细化三维呈现，主要应用于车用汽油机、小型柴油机、通用动力内燃机等往复式动力设备的燃烧室核心区域，是直接参与能量转换的关键执行部件。在实际动力运转场景中，活塞需要承接燃烧室燃油爆燃产生的高压冲击力，将燃气爆发的直线推力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，是内燃机完成进气、压缩、做功、排气四冲程循环的核心载体。从功能特性来看，该造型还原了活塞头部的多道环槽结构，可分别适配气环与油环安装：气环负责密封燃烧室与曲轴箱的连通间隙，避免高温高压燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞顶部的凹坑造型匹配对应燃烧室的挤流设计要求，能够在压缩冲程末期组织合理的缸内气流涡流，提升燃油与空气的混合均匀度，优化燃烧效率降低排放。设计过程中充分考虑了活塞的热负荷与机械负荷特性，头部采用略小于裙部的锥度设计，匹配发动机高温工作状态下的金属热膨胀量，避免热态下活塞在气缸内卡滞；裙部的型线设计贴合气缸壁的配合间隙，既保证往复运动的导向精度，又能合理分配侧压力，减少活塞敲缸异响与摩擦损耗。在安装边界上，活塞整体为圆柱回转结构，外径尺寸与对应气缸内径保持微米级的配合间隙，环槽的宽度、深度尺寸严格匹配标准活塞环的安装公差，活塞销孔的同轴度、圆柱度精度满足高速往复运动的受力要求，销孔位置的偏移设计可减少活塞换向时的敲击噪声，整体结构完全适配内燃机缸体、连杆、曲轴的装配空间要求，可直接用于内燃机结构教学、动力系统装配仿真、零部件受力分析等场景。
