多腔式发动机气门室顶盖结构设计

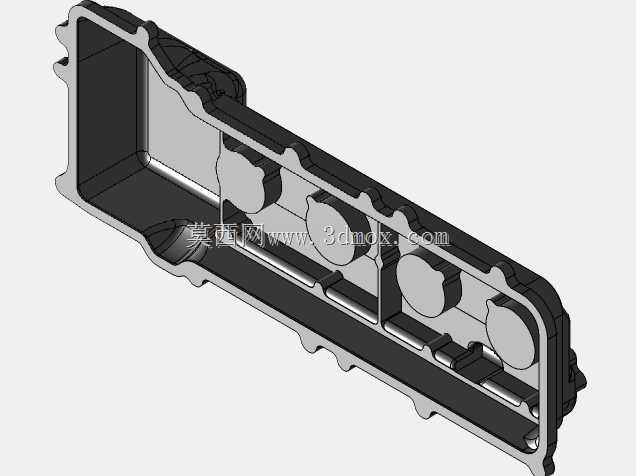

该顶盖属于内燃机核心外围密封构件，主要应用于直列四缸往复式发动机的气门传动组上部封装场景，是发动机配气机构与外部舱体之间的关键防护密封部件，实际使用中覆盖在气缸盖上方，与气缸盖上端面配合形成封闭的气门室腔体，一方面隔绝外部灰尘、水汽、杂质侵入气门传动区域，避免凸轮轴、气门挺柱、摇臂等精密运动副出现磨粒磨损，另一方面封存腔体内的润滑油雾，防止机油渗漏，同时维持腔体内合理的气压平衡，配合曲轴箱通风系统完成废气导流。从功能特性来看，该构件采用一体化薄壁腔体结构设计，沿长度方向设置四个对应气缸位置的圆形避让凸台，为气门弹簧、气门油封的上下运动预留充足的活动空间，腔体内侧布置有多道纵横交错的加强筋，既能够提升薄壁壳体的整体结构刚度，降低发动机运行过程中振动引发的壳体共振异响，也可以对回流的机油起到导流作用，让润滑后的机油顺着筋板间隙快速回流到气缸盖油道内，避免腔体内机油积存。设计过程中充分考虑了安装边界与密封需求，壳体周圈设置连续的法兰安装边，边上预留均匀分布的螺栓安装位，安装时配合密封垫片压紧在气缸盖上端面，保证结合面的密封压力均匀分布，避免局部压力不足出现渗油问题；壳体外侧设置的异形凸台结构用于安装曲轴箱通风阀、机油加注口等附属组件，端部的异形接口用于对接通风管路，实现腔体内废气的导出。外形尺寸适配主流直列四缸发动机的气缸盖上端面轮廓，长度方向覆盖四个气缸的整体排布宽度，宽度方向避让气缸盖上的喷油器、点火线圈安装位，高度方向控制在合理范围内，避免与发动机舱内的装饰罩、进气歧管等周边部件产生安装干涉，壁厚设计兼顾轻量化与结构强度要求，在保证壳体承压能力、抗变形能力的前提下尽可能降低构件自重，减少发动机整体重量负载。
