六缸星型径向活塞发动机结构设计

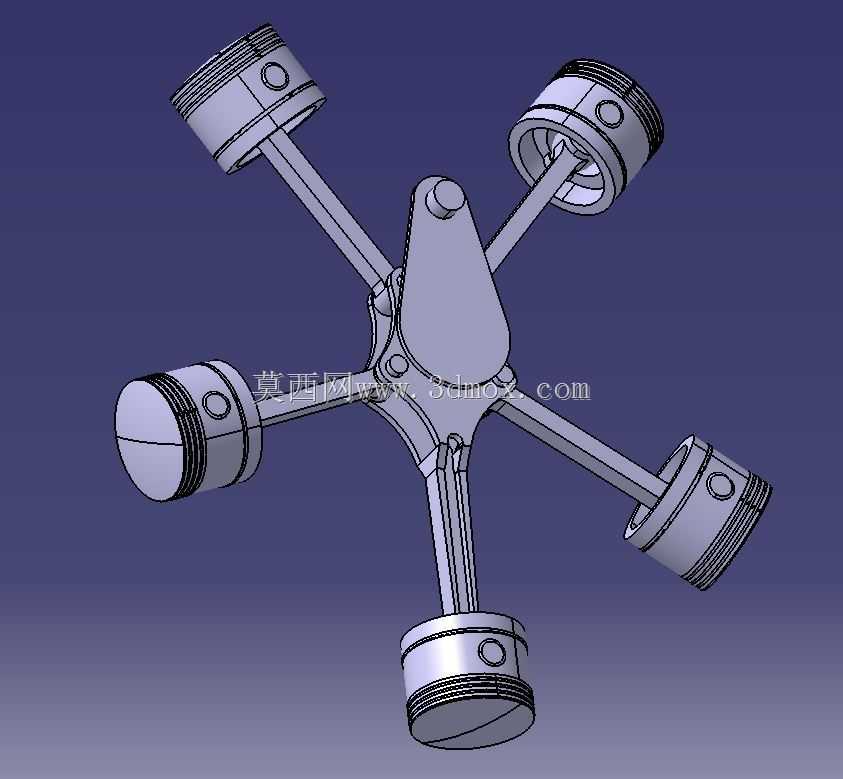

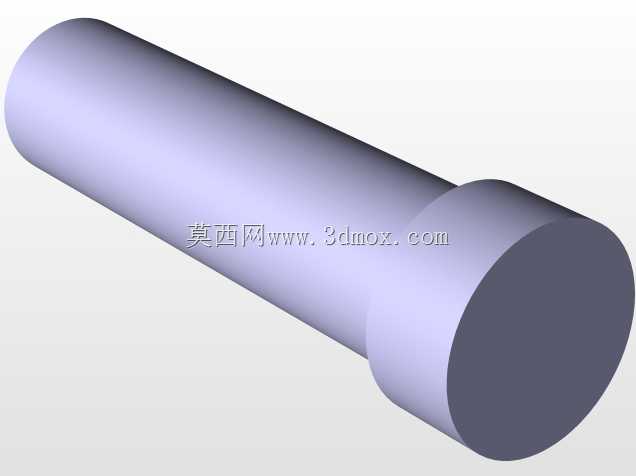

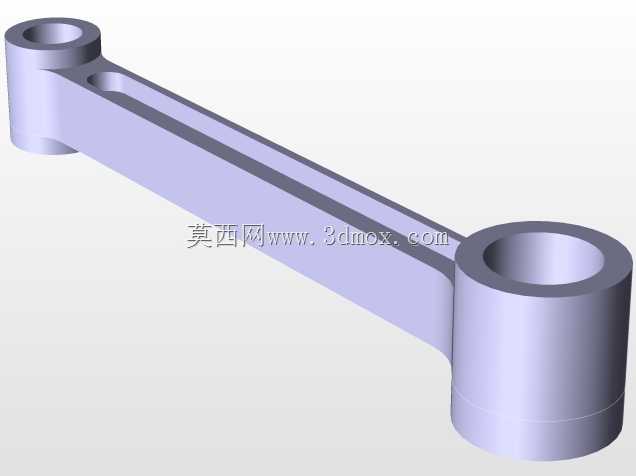

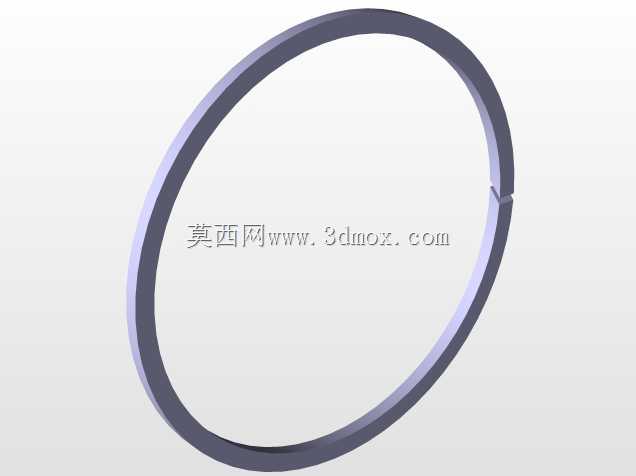

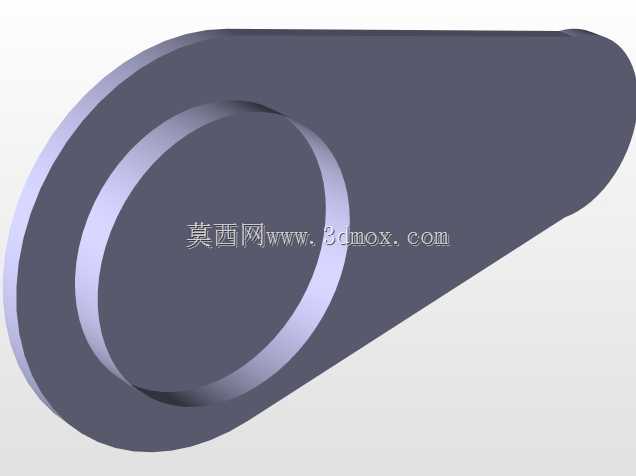

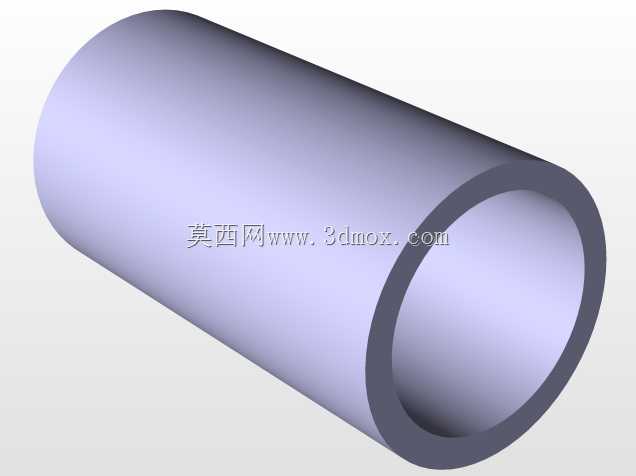

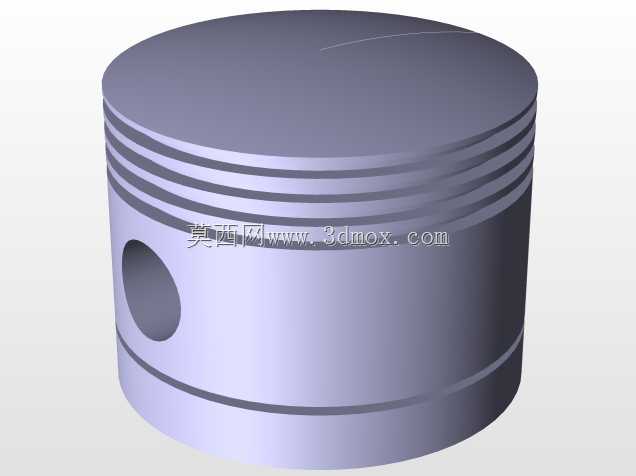

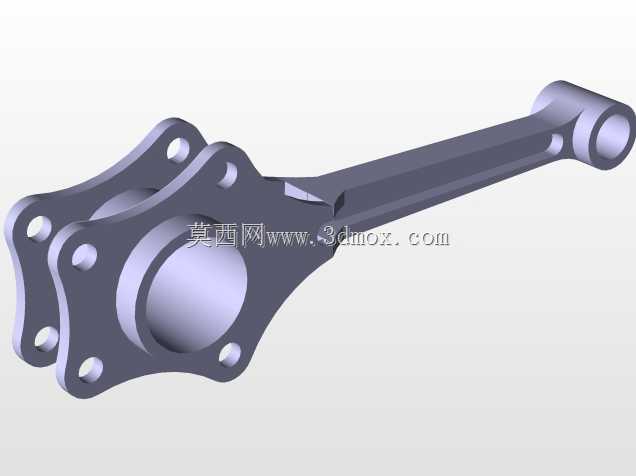

这款径向活塞发动机采用经典的星型布局设计，六组活塞组件围绕中心曲轴呈均匀辐射状排布，整体结构紧凑对称，在早期航空动力领域有着极为广泛的应用，在燃气轮机成为航空主流动力之前，这类结构是小型螺旋桨飞行器的核心动力选择，凭借优异的风冷适配性与较短的整机轴向尺寸，能够在紧凑的机头安装空间内输出稳定的动力，同时在部分小型农用机械、特种作业装备的动力系统中，也能见到这类布局发动机的衍生应用。从实际功能来看，该结构通过中心曲柄的旋转运动，带动六组呈放射状分布的连杆同步驱动活塞在对应气缸内完成往复运动，依次完成进气、压缩、做功、排气的四冲程循环，相比直列或V型发动机布局，星型排布能够让每一组气缸都获得良好的迎风散热条件，无需设计复杂的液冷管路结构，大幅降低动力系统的整体重量与故障概率，尤其适配低空低速飞行器的风冷散热需求。在设计思路上，该结构优先保障动力输出的平顺性，六组活塞交替做功能够大幅降低曲轴运转的振动幅度，中心曲轴采用短轴设计，有效缩短动力输出端到负载端的传动距离，减少传动过程中的动力损耗；中心星形支架作为连杆与曲轴的连接枢纽，采用等角度辐射的支臂结构，每一组支臂的连接点位都经过受力均衡校核，保障运转过程中各方向受力均匀，避免单侧载荷过大导致的结构疲劳。从安装边界来看，整机整体呈正六边形辐射轮廓，所有气缸的外端面处于同一圆周面上，安装时可依托中心曲轴的两端轴承位作为主定位基准，外围气缸组可通过缸体法兰与安装机架进行辅助固定，轴向尺寸远小于同排量的直列发动机，径向尺寸虽大于同排量直列机型，但适配飞行器机头的圆形安装截面，能够充分利用机头的径向空间，不会额外增加机身的迎风阻力；活塞与连杆的铰接部位采用销轴连接结构，预留足够的摆动间隙，保障运转过程中连杆随曲柄转动时不会出现运动卡滞，各气缸的轴线交汇于曲轴回转中心，保障活塞往复运动的同轴度，减少缸壁的偏磨损耗，提升整机的运行寿命与可靠性。
