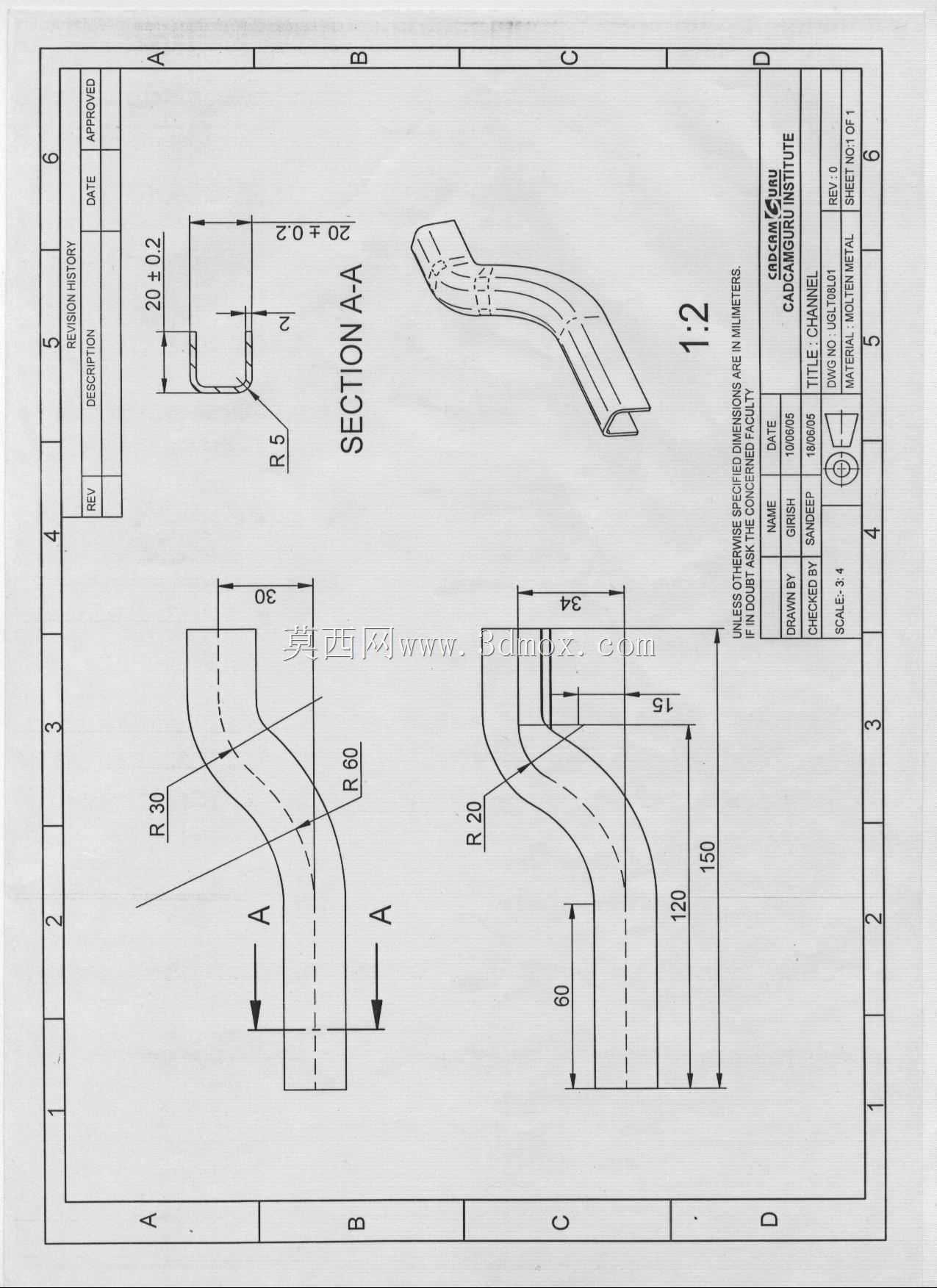

S型弯转等截面流体输送通道结构

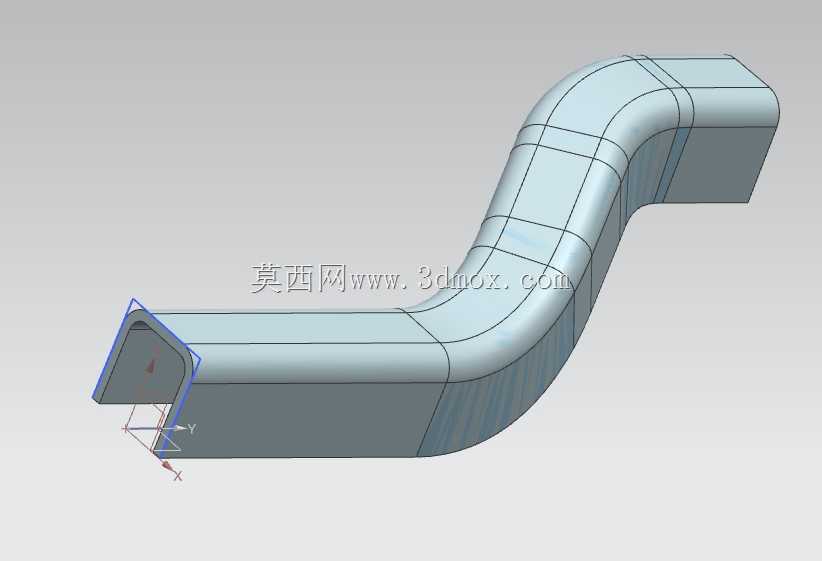

该弯转通道构件主要应用在工业流体输送、通风排气、线缆防护穿设等场景中，可在有限的安装空间内完成介质流向的平滑转向，避免直角转向带来的介质流动阻力激增、线缆弯折损伤等问题，常见于工业设备内部管路排布、建筑通风管线接驳、生产线物料气力输送支路等工况中，承担流向转接、介质导流的核心作用。从功能特性来看，该通道采用等截面设计，整个弯转段的内部通流截面尺寸保持一致，不会出现截面突变引发的流场紊乱问题，能够保障介质在流经弯段时流速平稳，降低压损，对于气力输送场景可减少物料在弯段处的堆积堵塞风险，对于线缆穿设场景可避免截面变化带来的穿线卡顿问题。通道整体为连续平滑的S型双弯结构，两个弯段的曲率过渡均匀，没有尖锐折角，外轮廓做了圆角过渡处理，既能够降低流体流经时的局部阻力，也能提升构件自身的结构强度，避免弯转处应力集中引发的结构变形或开裂。在设计思路上，该构件采用沿导轨扫掠的成型逻辑，先根据实际安装空间的避让需求绘制空间导向轨迹线，确保弯段的走向能够完美适配安装区域的边界限制，避开周边其他设备构件的干涉范围，再以固定截面轮廓沿导向轨迹完成扫掠成型，保证整个通道的壁厚均匀一致，既可以满足结构强度要求，也能控制构件自重，减少安装后的承重负载。从安装边界来看，该通道两端为平直对接段，端面平整可直接与同截面的直通道、法兰接口或设备接驳口完成对接，不需要额外制作转接接头，两端平直段预留了足够的安装操作空间，可适配卡箍连接、法兰连接、粘接焊接等多种常规接驳方式；整体外轮廓的最大包络尺寸适配紧凑安装空间的排布要求，弯段的弯曲半径经过优化，既不会因半径过小导致流动阻力过大，也不会因半径过大占用过多安装空间，能够在有限的排布区域内完成流向的双段转向，适配设备内部紧凑的管路布局需求。构件的壁厚设计兼顾了结构强度与轻量化要求，可根据实际输送介质的压力、腐蚀属性调整壁厚参数或选用对应材质，满足不同工况下的使用需求。
