手动法兰式三通球阀装配结构设计

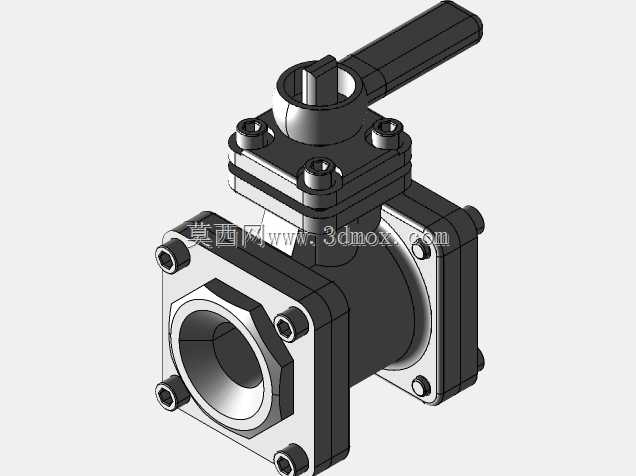

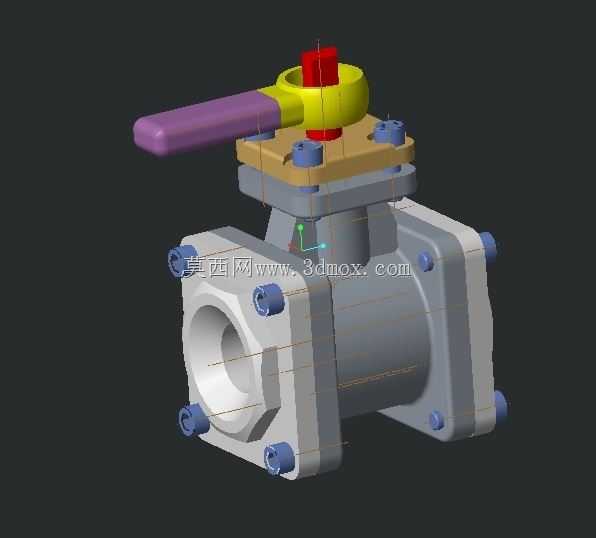

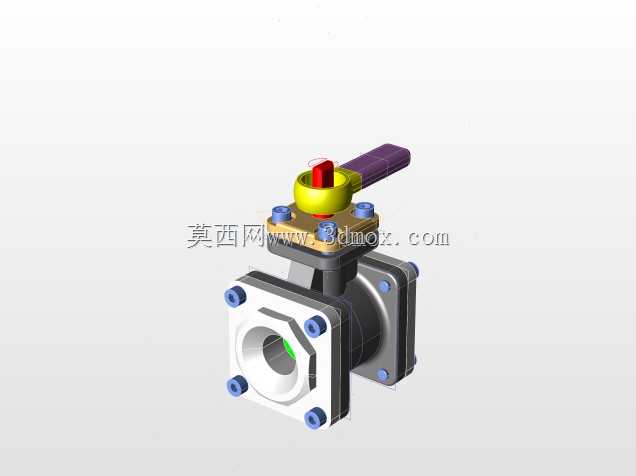

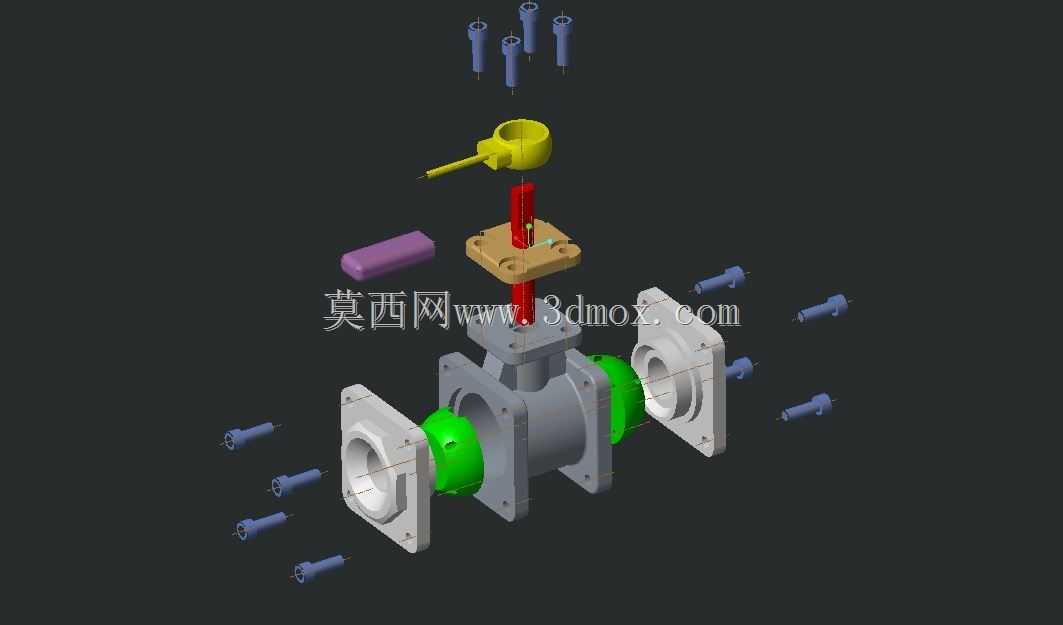

这款三通球阀的结构设计，主要面向中小口径工业流体管路的换向、分流工况，在化工助剂输送、中小型循环水系统、民用暖通管路分支场景中都能适配，核心作用是通过手柄带动阀芯旋转90度，实现管路中三条通路的流向切换，相比两通阀可以减少管路中阀门的布设数量，降低管路泄漏点的出现概率。从结构设计逻辑来看，整体采用侧装式装配思路，阀体为三通等径结构，三个连接端均采用法兰连接形式，法兰端面预留标准螺栓孔位，安装时可直接与同规格管路法兰对接，螺栓孔的位置度公差控制在0.1mm以内，保证对接时密封面的贴合度，避免安装错位导致的密封失效。上部阀盖与主阀体之间采用螺栓紧固连接，中间设置密封填料腔，填充聚四氟乙烯填料，通过填料压盖的压紧力实现阀杆部位的动密封，防止流体从阀杆转动间隙处泄漏，填料压盖采用对称螺栓锁紧，可在长期使用出现填料磨损时，在线调整压紧量补偿密封性能，无需整体拆解阀门。阀芯采用圆柱形通孔结构，与阀杆采用扁方定位连接，转动时无相对窜动，手柄采用加长杠杆式设计，操作力矩更小，手柄端部做圆弧过渡处理，表面做防滑结构，操作人员手动扳动时无需额外辅助工具即可完成开关动作，手柄与阀杆的连接部位设置定位挡块，将阀芯转动行程限制在90度范围内，避免过度旋转导致的通路错位。从安装边界来看，三个法兰端面的中心距、端面到阀体中心的尺寸均参照通用三通球阀的安装尺寸规范设计，可直接替换同规格的现有管路阀门，无需对原有管路进行切割改道，阀体外部的螺栓突出高度控制在合理范围内，安装时预留的操作空间只需满足扳手拧动法兰螺栓即可，无需额外预留过大的检修空间。整体装配结构拆分清晰，零件数量少，没有复杂的异形曲面结构，所有零件均采用常规机械加工工艺即可实现，适合初学者理解阀门的装配逻辑、密封原理以及手动阀门的操作力矩传递路径，建模时各零件之间的配合关系明确，静态干涉、动态转动干涉均已完成校验，装配完成后阀杆转动顺畅，法兰密封面、填料密封部位均无结构干涉问题。
