带花键轴端螺旋锥齿斜齿轮结构设计

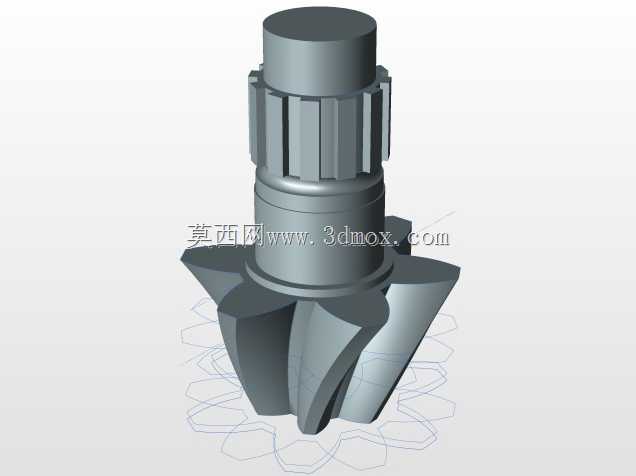

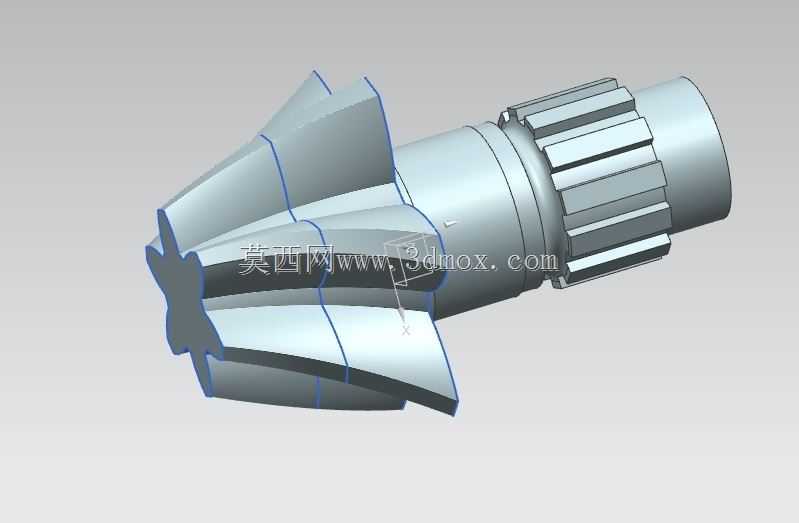

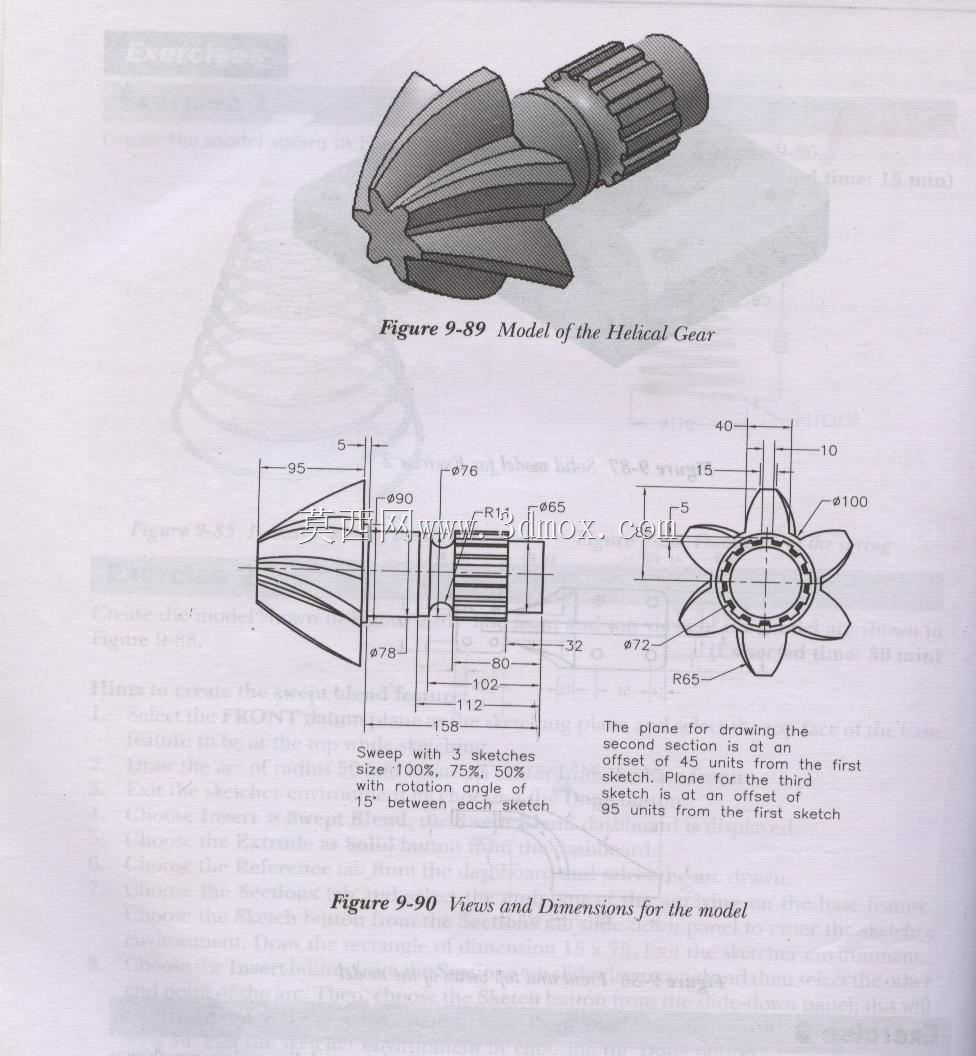

这类带集成花键轴端的斜齿锥齿轮，多用于动力传输路径需要变向、同时传递大扭矩的工况场景，常见于小型工程机械的分动箱、农用机械的末端传动单元、以及部分专用设备的进给传动链中，区别于常规直齿锥齿轮，斜齿结构的啮合重合度更高，传动过程中齿面接触是渐进式的，能有效降低传动冲击与运行噪音，在中高速、载荷存在波动的传动场景中适配性更强。从结构设计逻辑来看，该零件将锥齿啮合段、定位轴段、外花键连接段集成在同一坯体上，省去了额外的连接件装配环节，既可以缩小传动组件的整体轴向尺寸，也能避免多零件装配带来的同轴度误差，提升传动精度的保持性。齿部参数设计上，锥齿段的齿向螺旋角经过匹配计算，保证啮合过程中至少有两组轮齿同时参与受力，避免单齿受载过大出现崩齿风险；齿根处做了标准圆弧过渡，降低应力集中系数，适配交变载荷下的长期运行需求。尺寸边界方面，锥齿大端直径控制在100mm级别，花键段外径为76mm，零件总轴向长度控制在158mm范围内，安装时需要保证锥齿副的安装距偏差在0.1mm以内，啮合侧隙控制在0.15-0.3mm区间，避免安装偏差导致的偏磨、卡滞问题。轴段上的台阶结构分别承担轴向定位、轴承安装的功能，花键段采用矩形花键结构，相比渐开线花键加工难度更低，对中性足以满足中端传动场景的需求，适合中小批量的生产加工。建模过程中，齿形部分通过多截面扫掠生成，三个引导截面分别按比例缩放，截面间的角度偏移匹配螺旋角参数，保证齿面曲率连续无突变；轴段与花键部分通过回转、拉伸切除完成，所有过渡圆角、退刀槽都严格按照机加工工艺要求设置，避免建模结构出现无法加工的死角。实际选型应用时，需要注意该类齿轮的旋向必须与配对锥齿轮旋向相反，同时保证轴系的支撑轴承能承受锥齿传动产生的轴向分力，轴承安装位置要尽量靠近锥齿段，降低轴的挠曲变形对齿面啮合的影响。
