柯蒂斯戴维森欧共体结构件三维设计

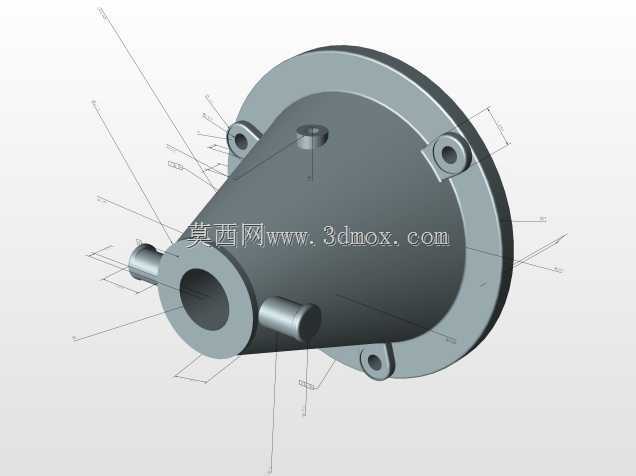

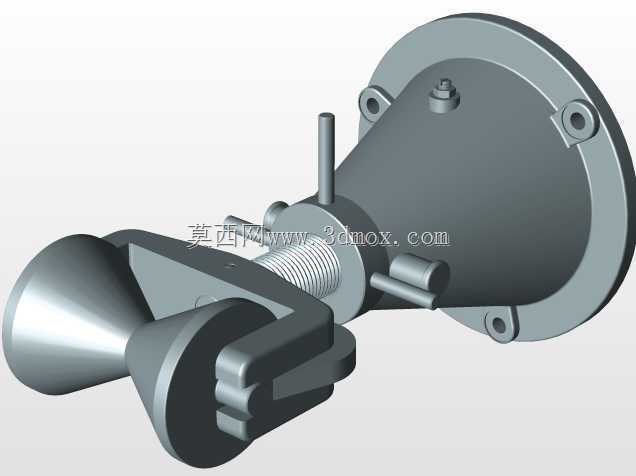

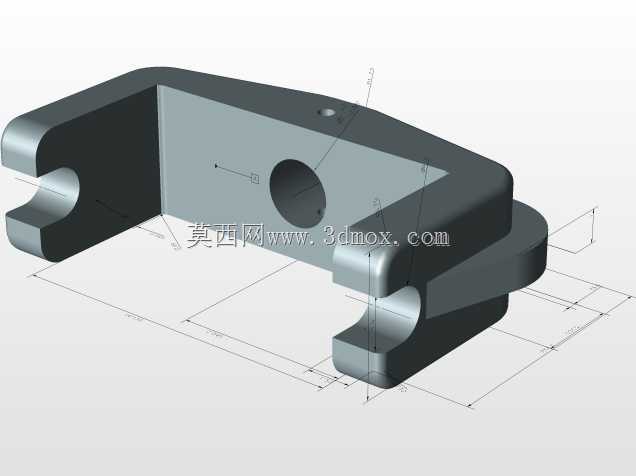

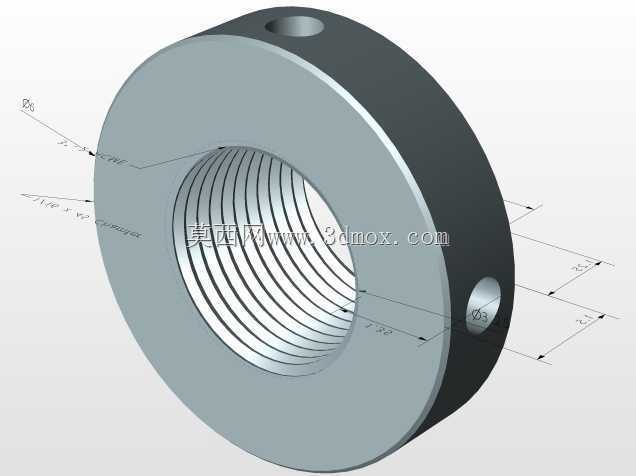

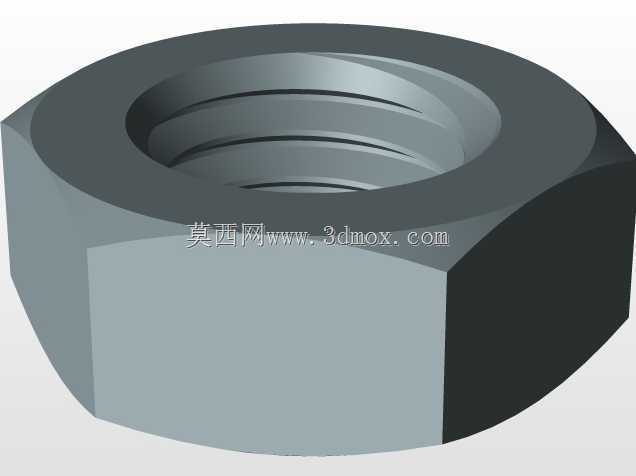

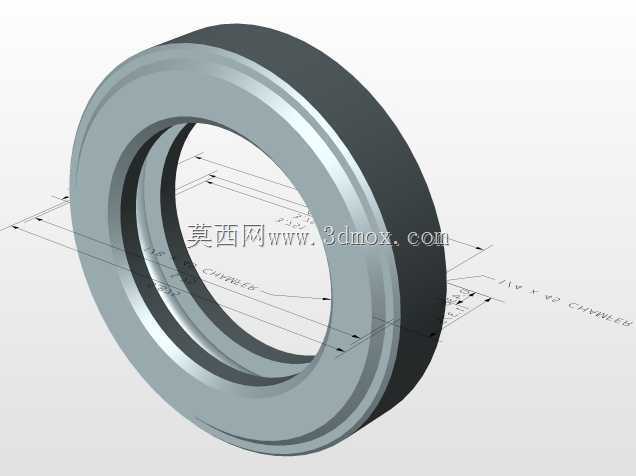

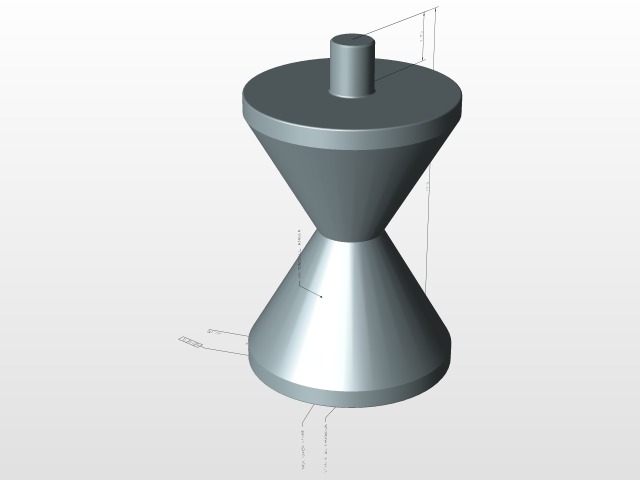

该结构件多用于流体输送管路的末端通断控制场景，常见于化工物料输送、中小型液压动力回路、试验台介质管路系统中，作为手动控制的终端执行部件，承担管路通断切换、介质流量调节的核心作用，相比常规旋塞类阀件，其锥面锁紧结构的密封冗余度更高，在带压工况下的操作可靠性更突出。从结构设计逻辑来看，安装端采用带均布安装孔的法兰盘结构，法兰端面预留密封垫安装槽位，可适配常规公称通径的管路对接，安装孔位的节圆尺寸匹配行业通用法兰安装标准，无需额外加工转接板即可直接完成现场装配，法兰盘与主体锥段采用一体化铸造成型后精加工配合面，避免拼接结构带来的应力集中与泄漏风险。前端执行端采用双锥头锁紧配合结构，操作杆垂直布置于主体锥段侧面，扳动操作杆时可带动内部螺杆进给，推动前端锥面压合件实现锁紧与释放动作，螺杆部位采用梯形螺纹设计，具备自锁特性，在操作到位后无需额外锁止结构即可保持当前工位状态，避免管路压力波动导致的工位偏移。设计过程中针对操作力矩做了优化，锥面配合角度选取12度锥角，既保证足够的密封压紧力，又避免操作时出现卡滞问题，侧面布置的操作手柄长度经过力矩核算，单人徒手即可完成带压状态下的通断操作，无需额外辅助工具。主体侧面预留的两个圆柱定位销孔，用于装配时的内部组件定位，保证内部阀芯与锥面密封件的同轴度控制在0.02mm以内，避免偏磨导致的密封失效。整体结构的外部轮廓无尖锐棱角，所有棱边均做R2-R3的倒圆处理，既降低铸造过程的应力集中风险，也避免现场操作时的磕碰划伤。安装边界方面，法兰端向后的主体长度适配常规管路的安装间距，前端执行组件的摆动行程范围内无突出干涉结构，可在狭小的管路排布空间内完成安装，操作手柄的转动角度范围为90度，对应全开与全关两个工位，手柄上预留的标识安装位可直观反馈当前的通断状态，便于现场巡检时快速识别工位。内部流道采用渐变锥面结构，介质流经时的阻力损失相比直角流道结构降低30%左右，适用于对压损有要求的介质输送场景，密封件采用嵌入式安装结构，更换时无需拆解整个主体结构，仅需拆下前端锁紧组件即可完成密封件的更换维护，大幅降低后期运维的工作量。
