富勒式燃油喷射器内部结构三维数模

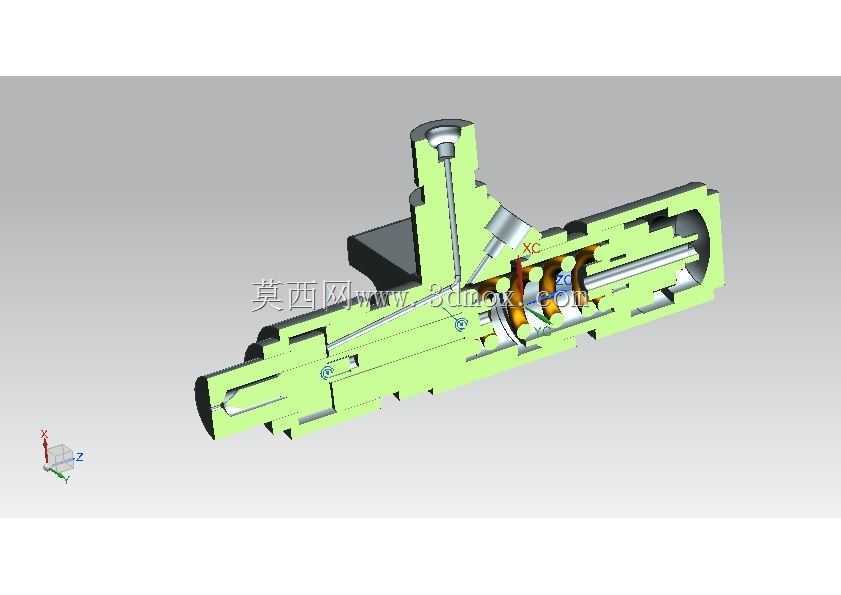

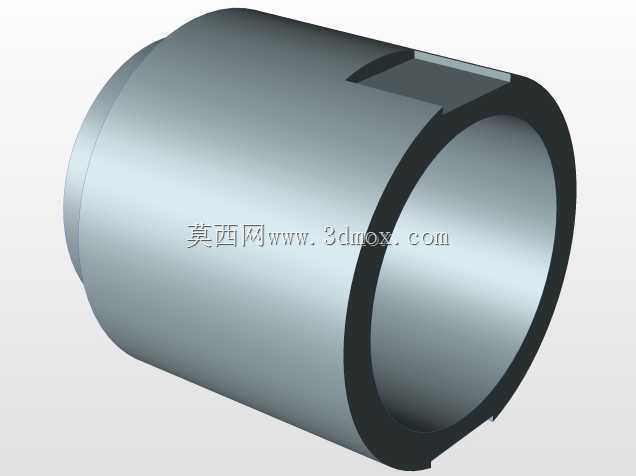

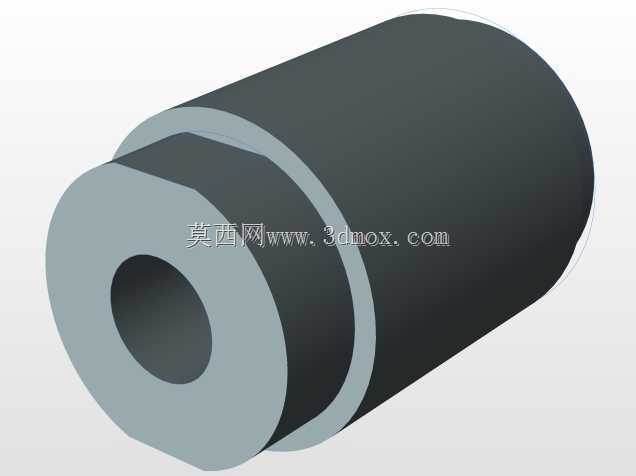

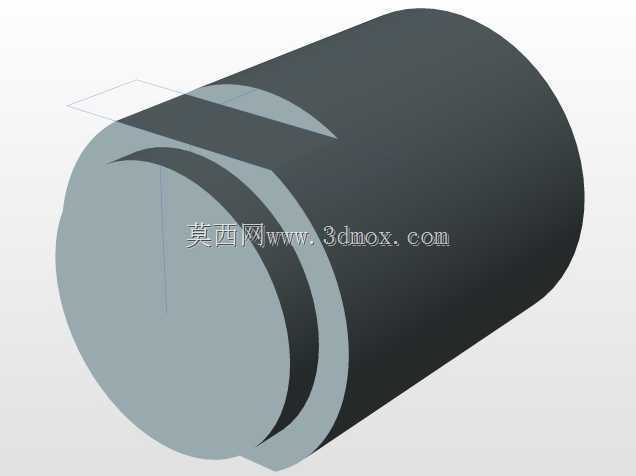

这款富勒结构燃油喷射器的三维数模，完整还原了部件内部的流道、阀芯、弹簧、密封副等全部核心结构，采用剖视展示形式将内部装配关系完全呈现，能直观看到各零件的配合间隙与运动路径。从实际应用场景来看，这类喷射器多用于大排量柴油动力单元的燃油供给系统，负责将高压燃油按照设定的正时与喷油量雾化后喷入燃烧室，直接影响动力单元的燃烧效率、排放表现与运行稳定性，是燃油供给系统中精度要求最高的核心部件之一。

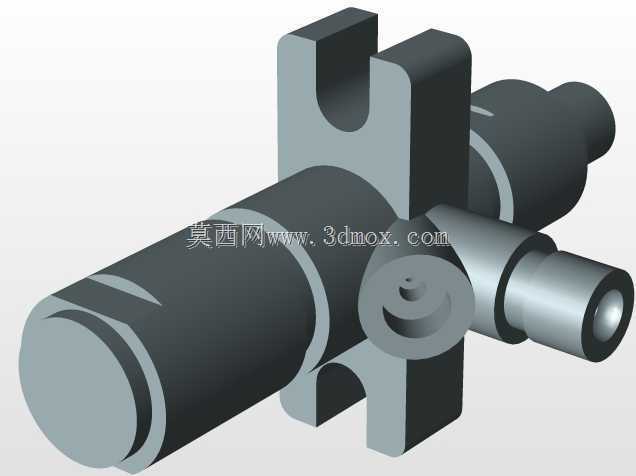

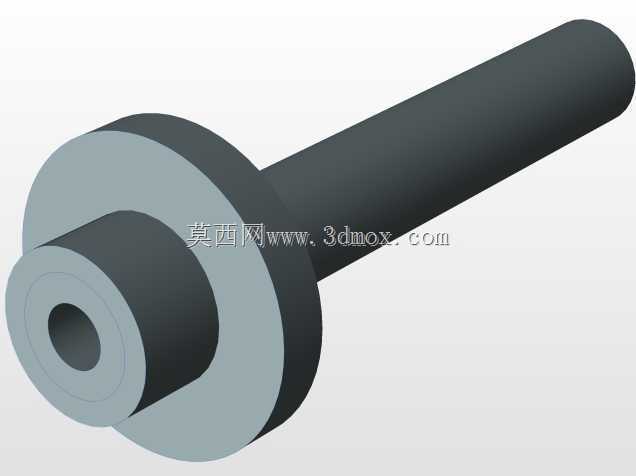

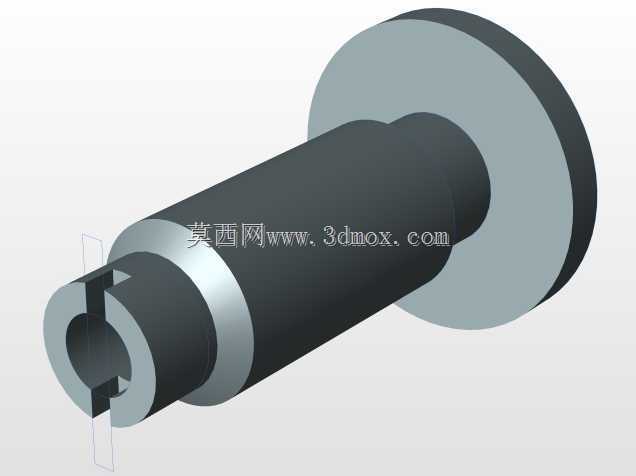

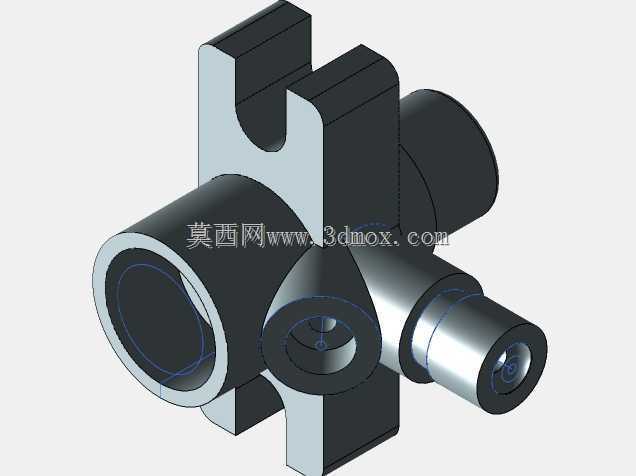

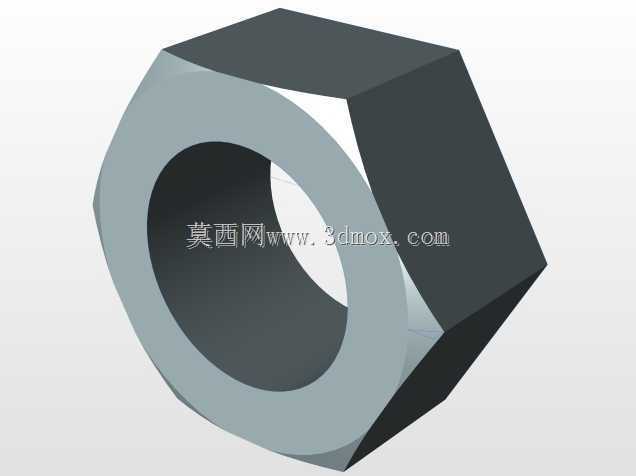

设计层面上，这款结构采用了分体式阀芯布局，进油端设置了垂直布置的燃油接入通道，与主体水平轴线呈近90度夹角，安装时可适配侧置进油的管路布局，无需额外加装转接弯头就能完成管路对接，能有效减少高压油路的沿程压力损失。主体外壳采用阶梯式轴段设计，不同直径的轴段分别对应安装定位、密封配合、阀芯容纳的功能分区，安装时可直接通过轴肩实现轴向定位，配合端部的锁紧结构就能完成与缸盖安装位的固定，安装边界的径向尺寸控制紧凑，不会与周边的气门组件、缸盖水套产生干涉。

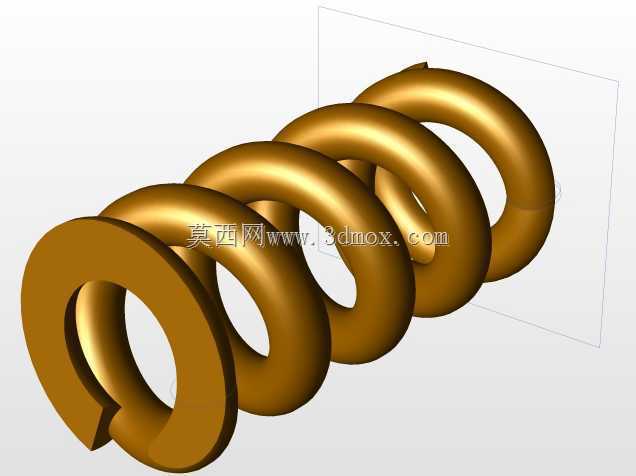

内部的弹簧预紧结构经过参数匹配，可在设定的燃油开启压力下精准顶起阀芯，实现燃油的喷射动作，当供油压力低于开启阈值时，弹簧推动阀芯快速落座切断油路，避免燃油滴漏导致的燃烧不充分问题。密封副采用锥面配合形式，相比平面密封能在更小的接触面积下获得更高的密封比压，可承受数百兆帕的高压燃油冲击，长期运行下也不易出现密封失效的问题。流道设计上做了圆弧过渡处理，避免燃油在流道内部产生涡流导致的压力波动，能保证各循环喷油量的一致性，降低动力单元各缸的工作偏差。

建模过程中对所有运动部件的行程做了限位约束，可直接用于后续的运动仿真验证，检查阀芯在全行程内是否存在卡滞、干涉问题，也可提取内部流道模型开展CFD仿真分析，优化燃油的雾化效果与喷射角度，匹配不同燃烧室的气流组织特性。各零件的建模公差符合燃油喷射部件的加工精度要求，关键配合面的尺寸公差、形位公差都在数模中做了对应预留，可直接用于后续的工程图输出与加工工艺编制，无需额外做结构修正。
