多片式摩擦离合器带配套零件装配结构

项目分类:3D模型 发布时间:2021-08-05 ID:218950

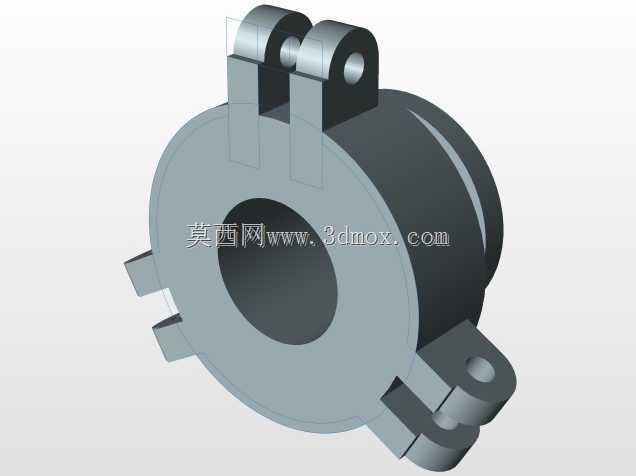

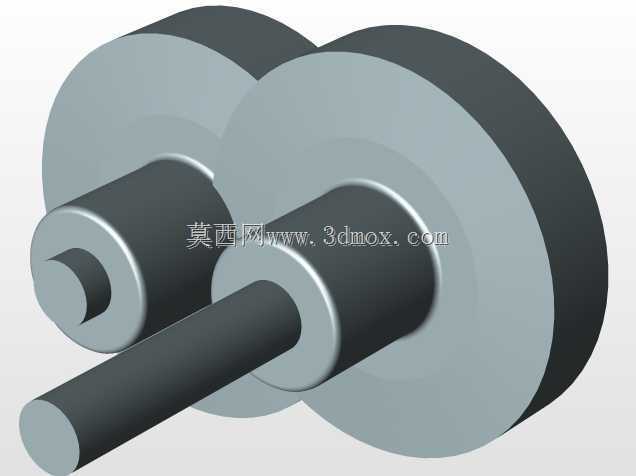

  • 多片式摩擦离合器带配套零件装配结构

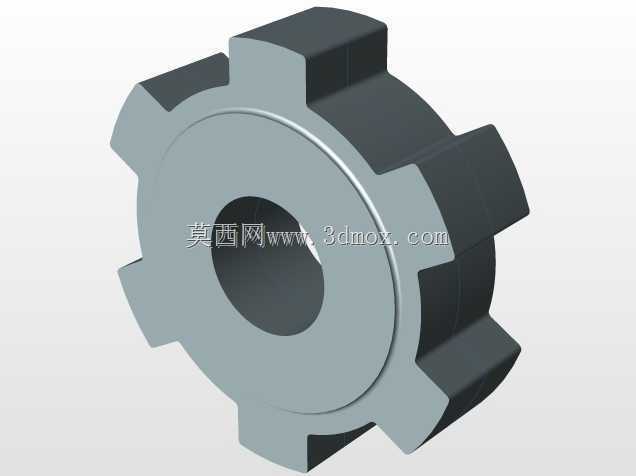

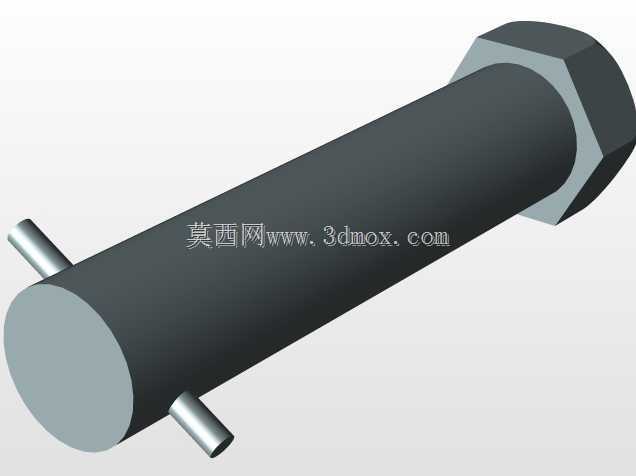

  • 多片式摩擦离合器带配套零件装配结构

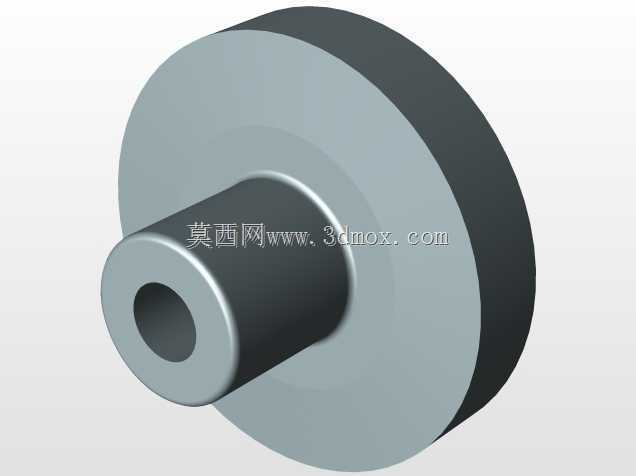

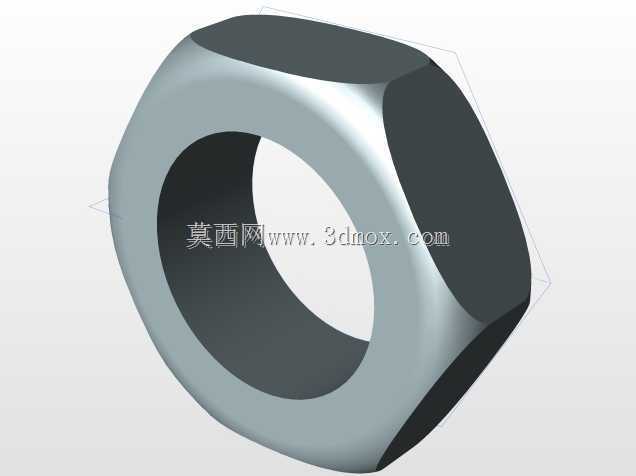

  • 多片式摩擦离合器带配套零件装配结构

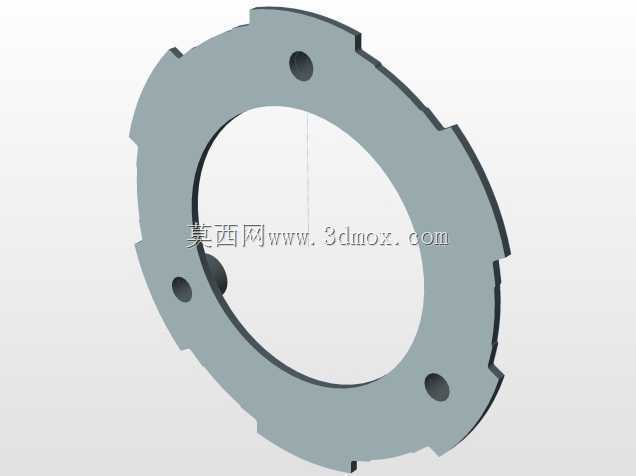

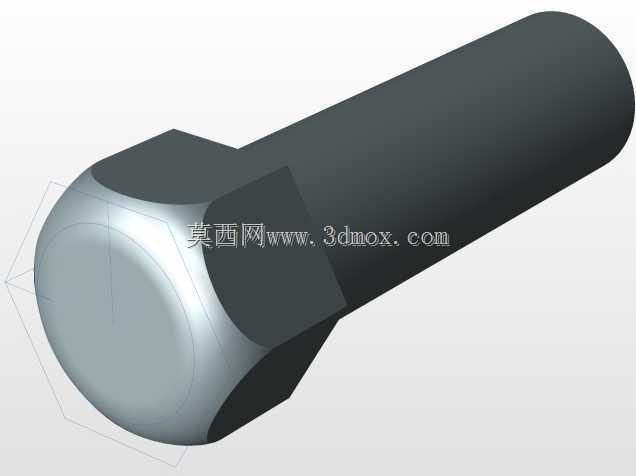

  • 多片式摩擦离合器带配套零件装配结构

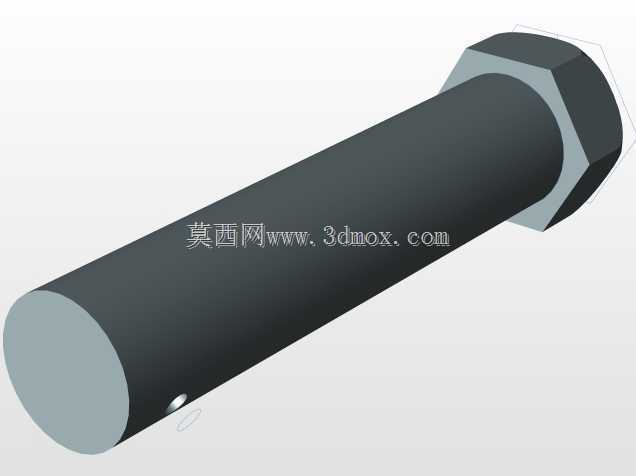

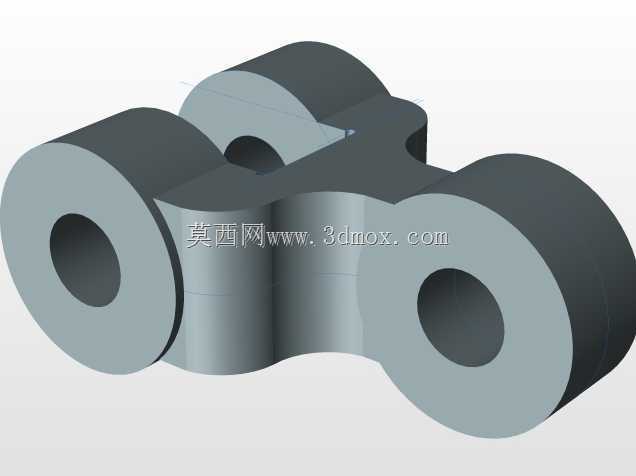

  • 多片式摩擦离合器带配套零件装配结构

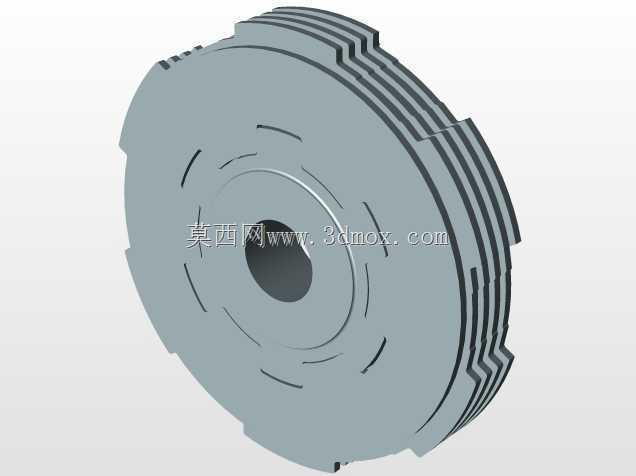

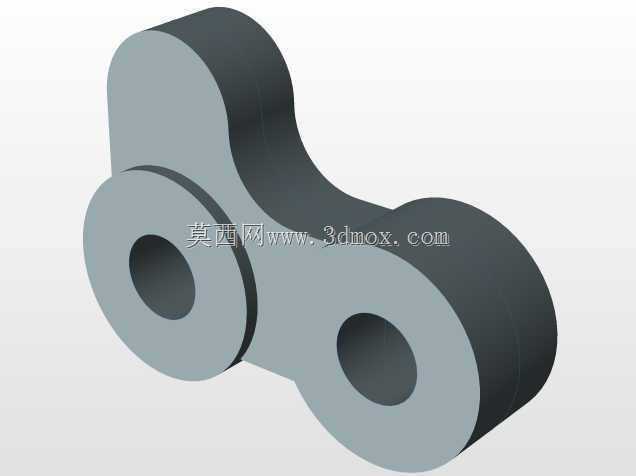

  • 多片式摩擦离合器带配套零件装配结构

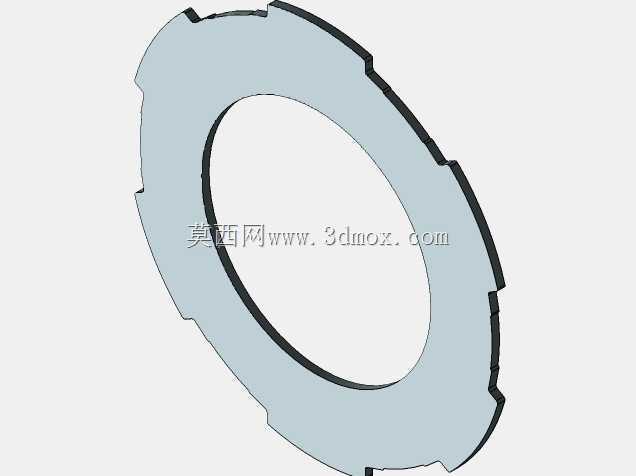

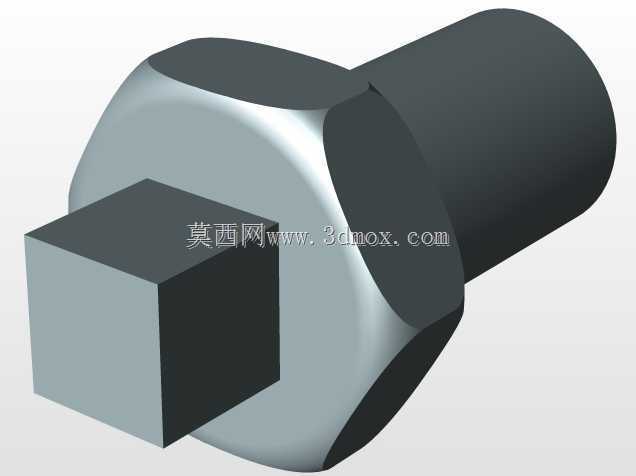

  • 多片式摩擦离合器带配套零件装配结构

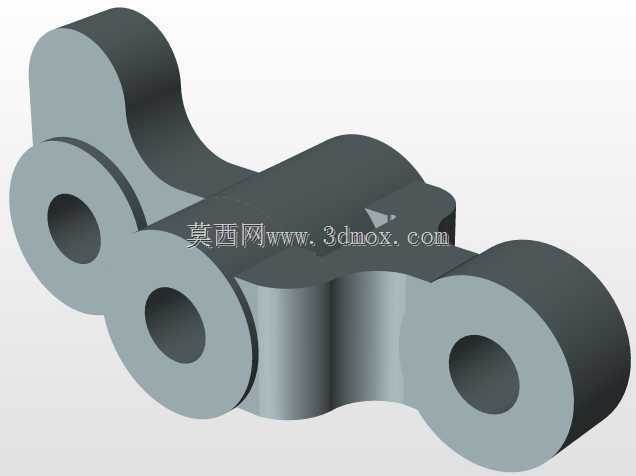

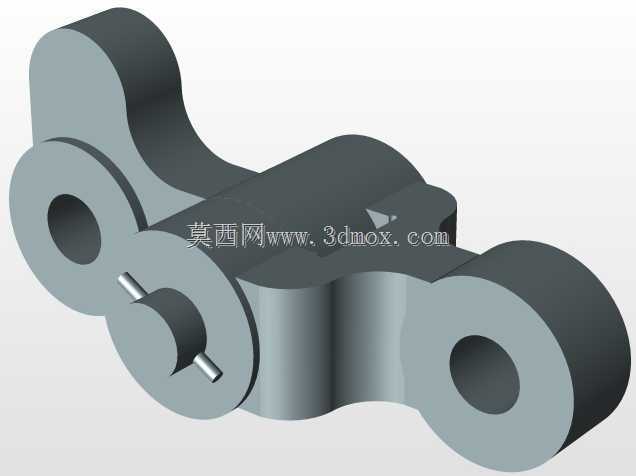

  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构
  • 多片式摩擦离合器带配套零件装配结构

多片式摩擦离合器是机械传动系统中实现动力接合与切断的核心部件,广泛应用于需要频繁启停、换向、过载保护的传动场景中,比如机床主轴传动链、工程机械行走驱动、船舶辅机传动、轻工包装设备的动力传输单元,都能见到这类结构的身影。不同于单片摩擦离合器的扭矩传递上限限制,多片结构通过叠放多组摩擦副,在有限的径向安装空间内大幅提升了扭矩传递能力,同时能保证接合过程的平顺性,避免动力接合瞬间产生过大冲击损伤后端传动件。

从实际功能来看,这套装配结构通过摩擦片之间的正压力产生摩擦力矩,当操纵机构施加轴向压紧力时,主动摩擦片与从动摩擦片紧密贴合,主从动端同步旋转传递动力;当压紧力释放时,摩擦片之间存在间隙,主从动端脱开,动力传输切断,可在原动机不停机的状态下实现执行端的启停动作,也能在传动系统负载超过摩擦副最大静摩擦力矩时发生打滑,保护后端传动零件不会因为过载发生断裂、变形等失效问题。

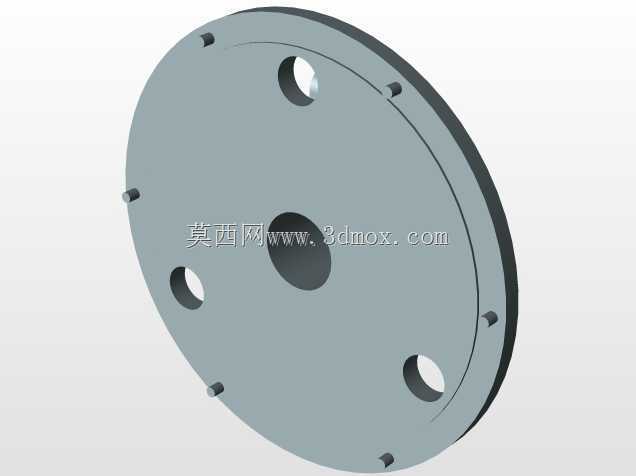

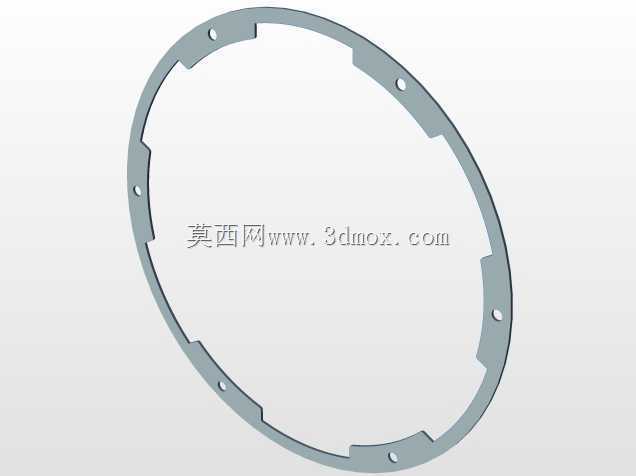

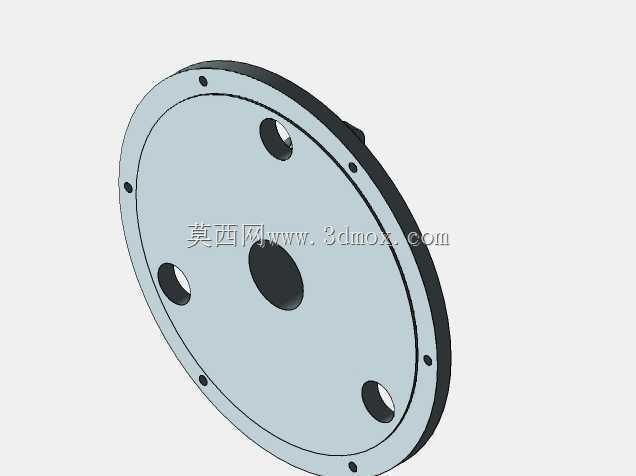

设计这套结构时,首先要匹配安装边界的尺寸约束:端盖外缘的安装孔位需要对应传动箱体的连接法兰止口,保证装配后同轴度误差控制在允许范围内,避免旋转过程中出现偏磨导致摩擦片寿命骤降;中心通孔尺寸需要匹配传动轴的轴径,预留合适的配合公差,保证从动端与传动轴的周向固定可靠,同时不会出现装配卡滞。摩擦片的数量选择需要结合目标传递扭矩、摩擦材料的摩擦系数、允许的轴向压紧力综合计算,既要保证额定工况下不出现打滑,也要避免压紧力过大导致分离不彻底,出现摩擦片拖磨发热的问题。端盖上的周向小孔一方面是为了减轻整体结构重量,另一方面也能作为散热通道,将摩擦片滑磨产生的热量及时排出,避免长期高温导致摩擦材料性能衰退。

实际装配过程中,需要保证各组摩擦片的平面度符合要求,压紧机构的施力点均匀分布在压盘圆周上,避免局部压力过大导致摩擦片偏磨;安装时还要注意摩擦片的花键配合间隙,间隙过大会导致传动冲击,间隙过小则会出现分离卡滞,影响离合动作的响应速度。这类结构在选型替换时,除了核对外形安装尺寸,还要确认额定动扭矩、静扭矩参数匹配原传动系统的负载要求,同时要考虑允许的最高工作转速,避免高转速下摩擦片因离心力出现变形,影响正常接合分离动作。
