阿尔斯通轨道交通轻量化底梁结构

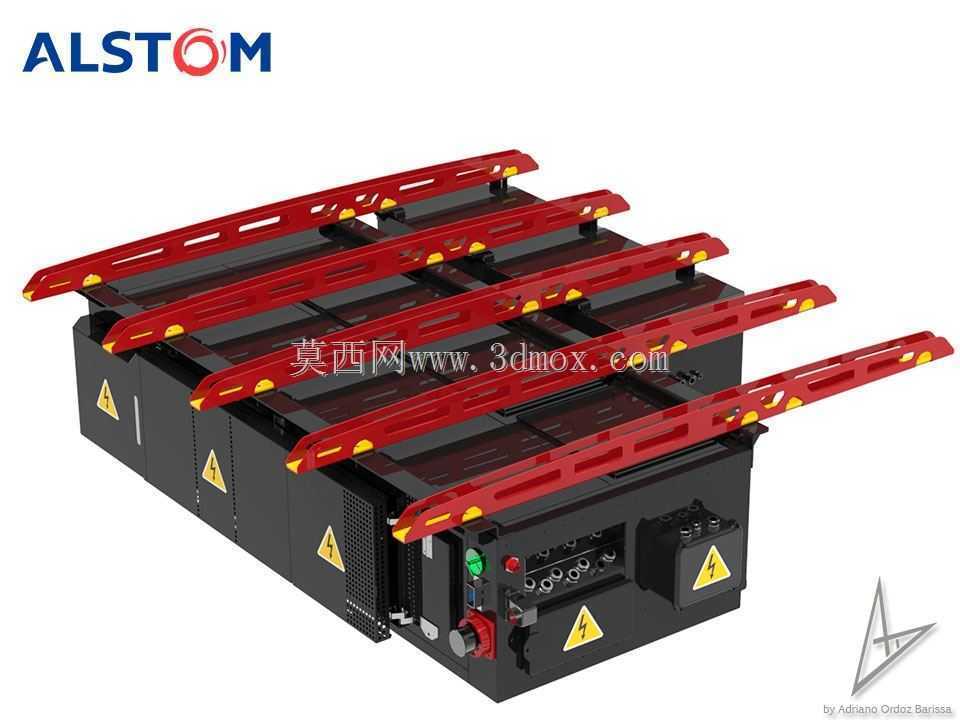

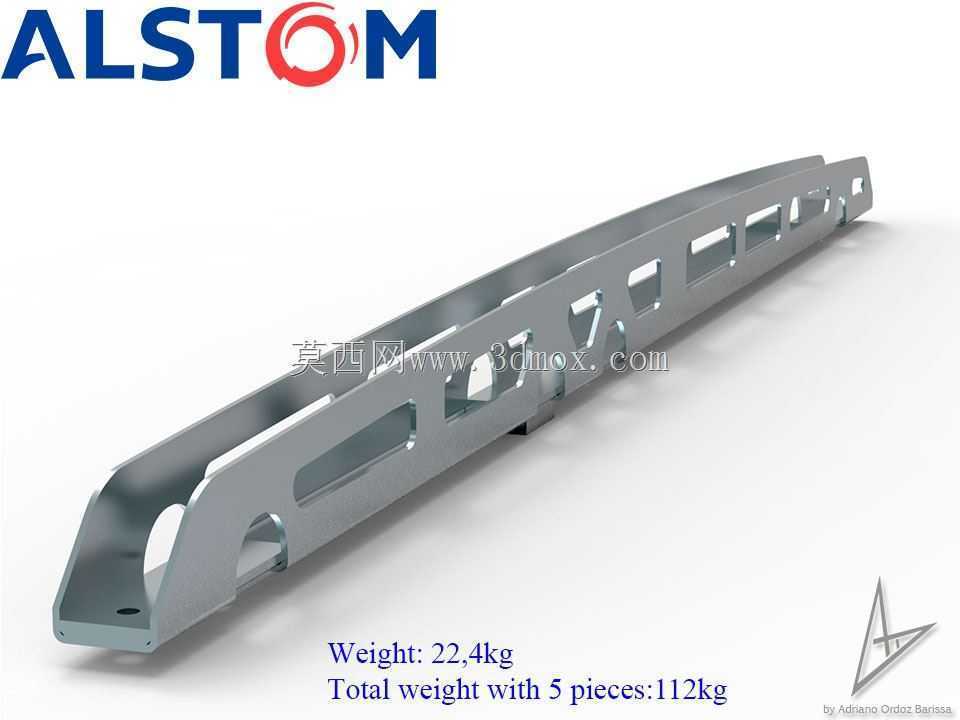

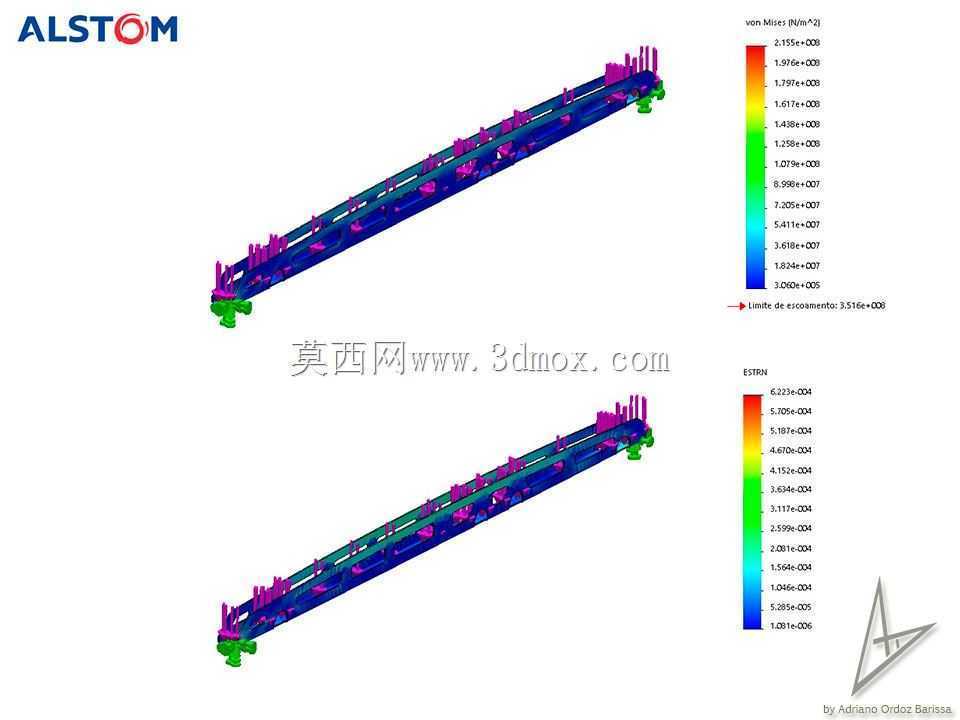

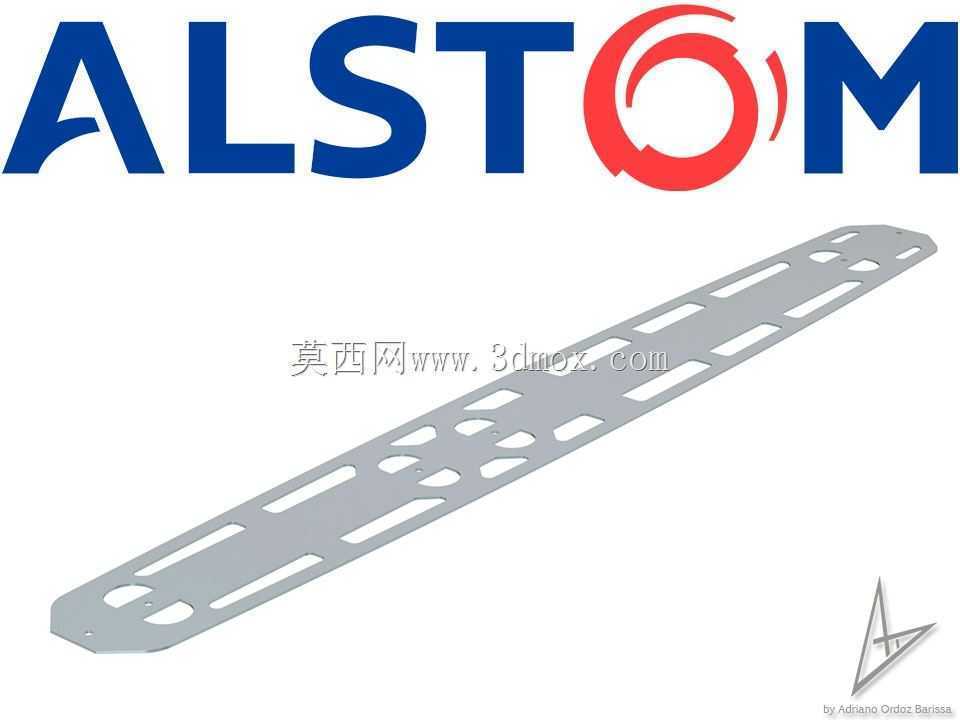

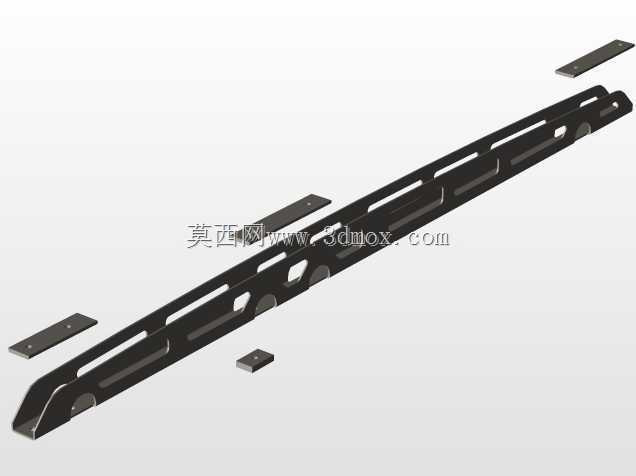

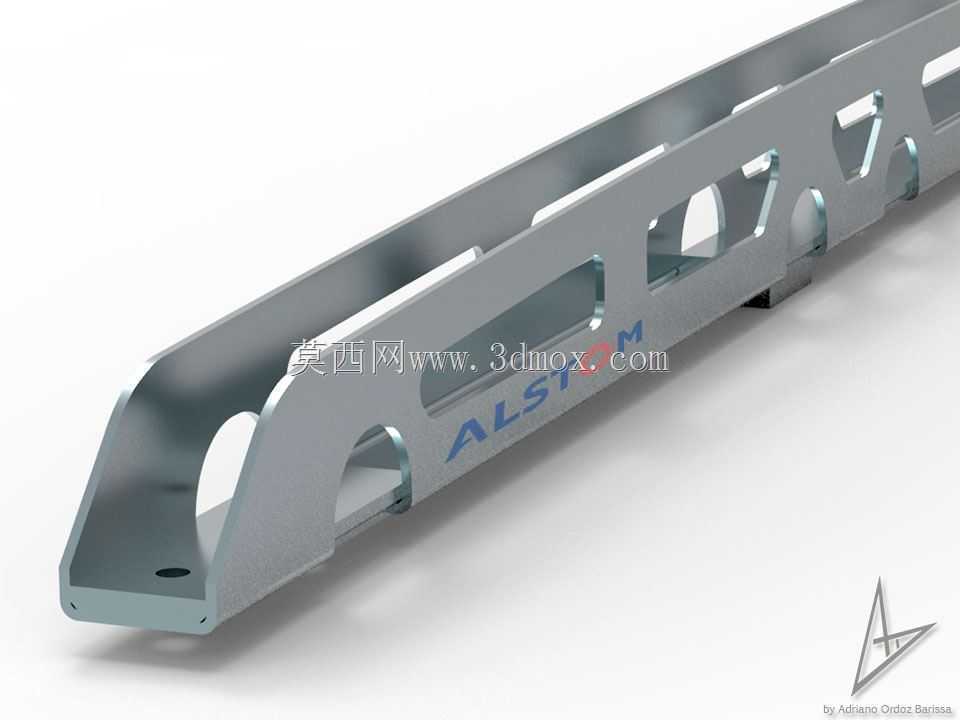

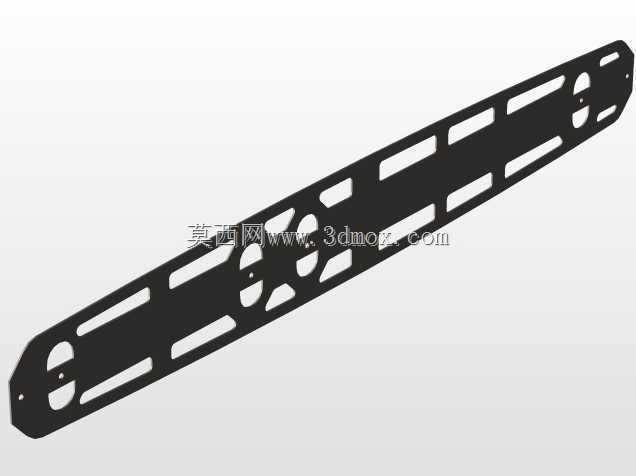

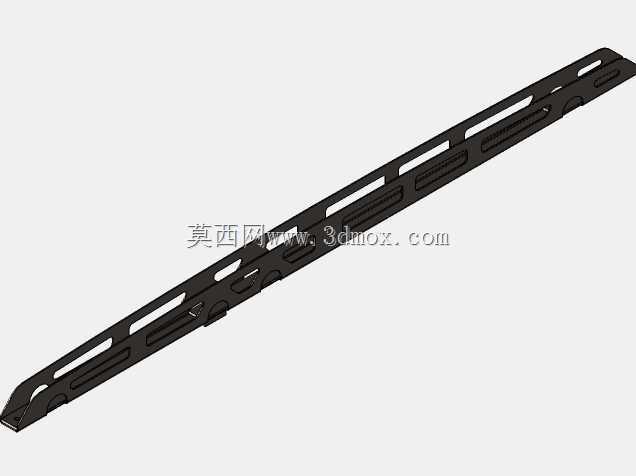

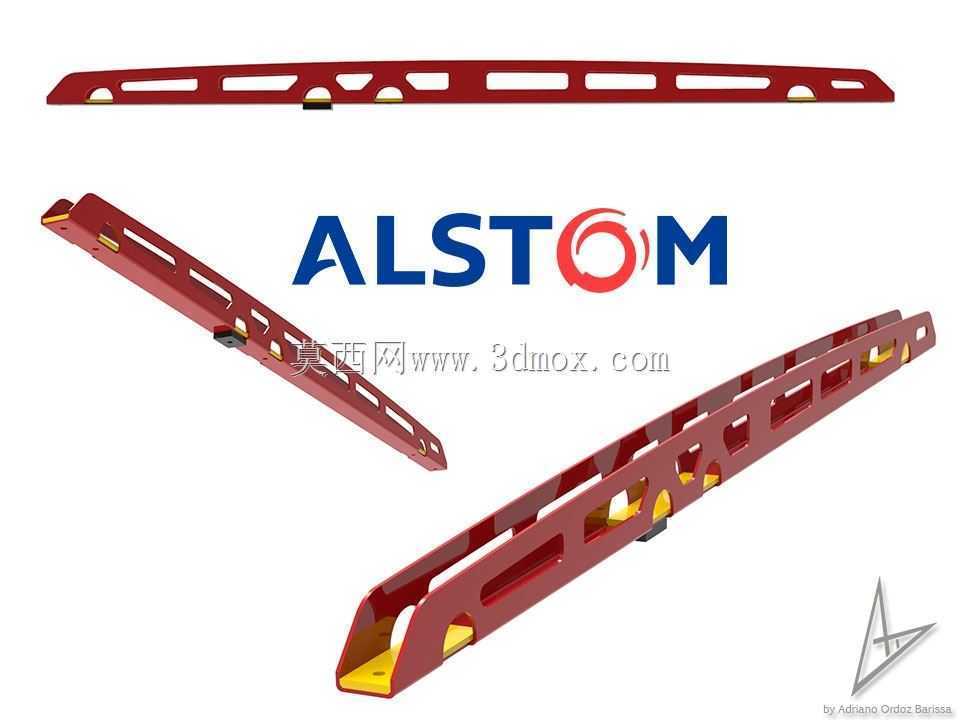

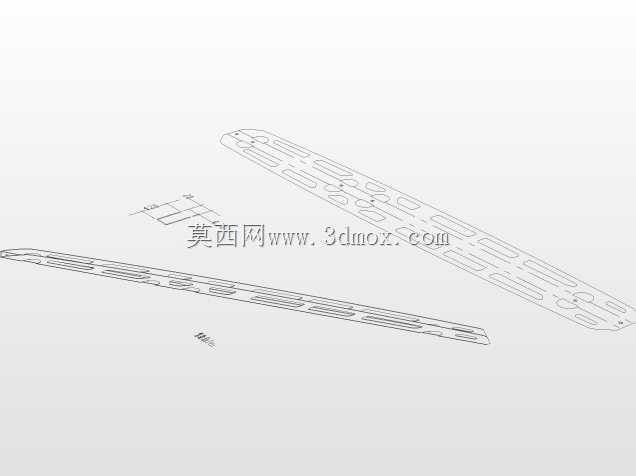

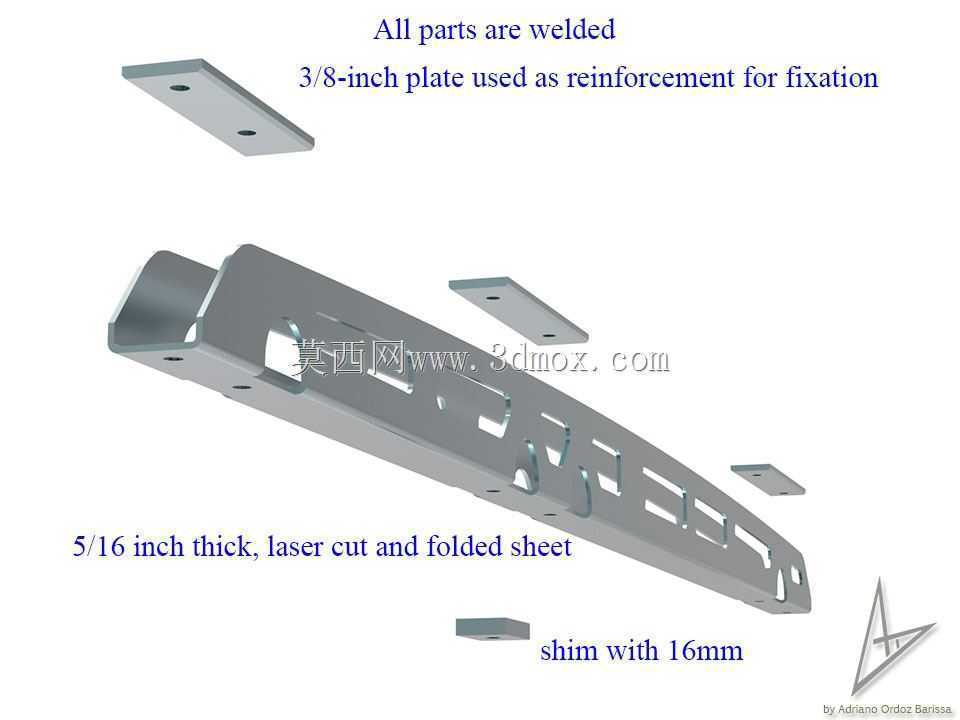

该结构件主要应用于轨道交通车辆底部承载场景，作为底架系统的核心连接承重部件，承担车载设备安装固定、车体载荷传递的核心作用，适配轨道车辆运行过程中的交变载荷工况，可在长期振动、温度交变的户外运行环境下保持结构稳定性。从结构设计来看，整体采用长条形一体化镂空构型，沿长度方向均匀布置异形减重孔，在保证整体抗弯、抗扭截面模量的前提下大幅削减结构自重，单组构件自重控制在22.4Kg，五件组合总重112Kg，相比同载荷等级的实心焊接梁减重比例超过40%，可有效降低车辆簧下重量，提升运行平稳性。设计过程中优先考虑加工工艺性，整体构型适配常规铣削、折弯加工流程，无需定制特殊工装即可完成批量制造，通过调整安装孔位与配套组件的固定位置，实现线性排布的安装接口，消除原始结构中额外的扭矩应力集中点。安装边界方面，构件两端设置定位安装孔与U形框架基准对齐，安装面平面度公差控制在0.2mm以内，孔位同轴度公差满足通用紧固件装配要求，无需现场配钻即可完成与周边框架的快速装配，同时通过优化侧壁厚度分布，在应力集中的端部连接区域适当增加壁厚，在中部低应力区域进一步削减材料厚度，实现应力分布与材料利用率的最优匹配。构件表面预留标识安装区域，可直接打刻部件编号、载荷参数等追溯信息，适配轨道交通装备的全生命周期运维管理要求，镂空结构同时兼顾了线缆穿设、管线排布的辅助功能，可在梁体内部空间布置车载线缆与气路管路，提升车底空间利用率，减少额外管线固定支架的使用，进一步降低整车装配复杂度与自重。
