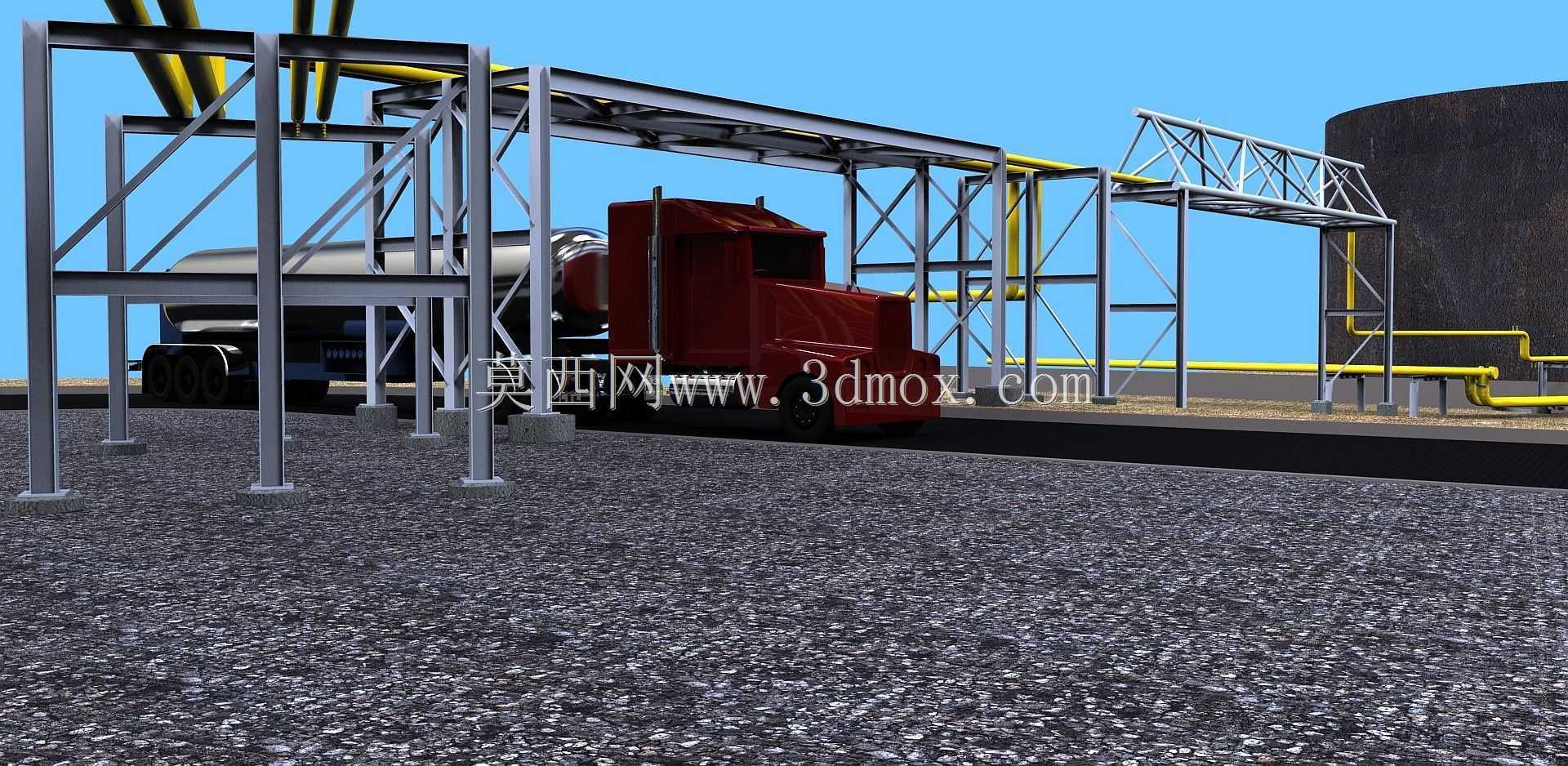

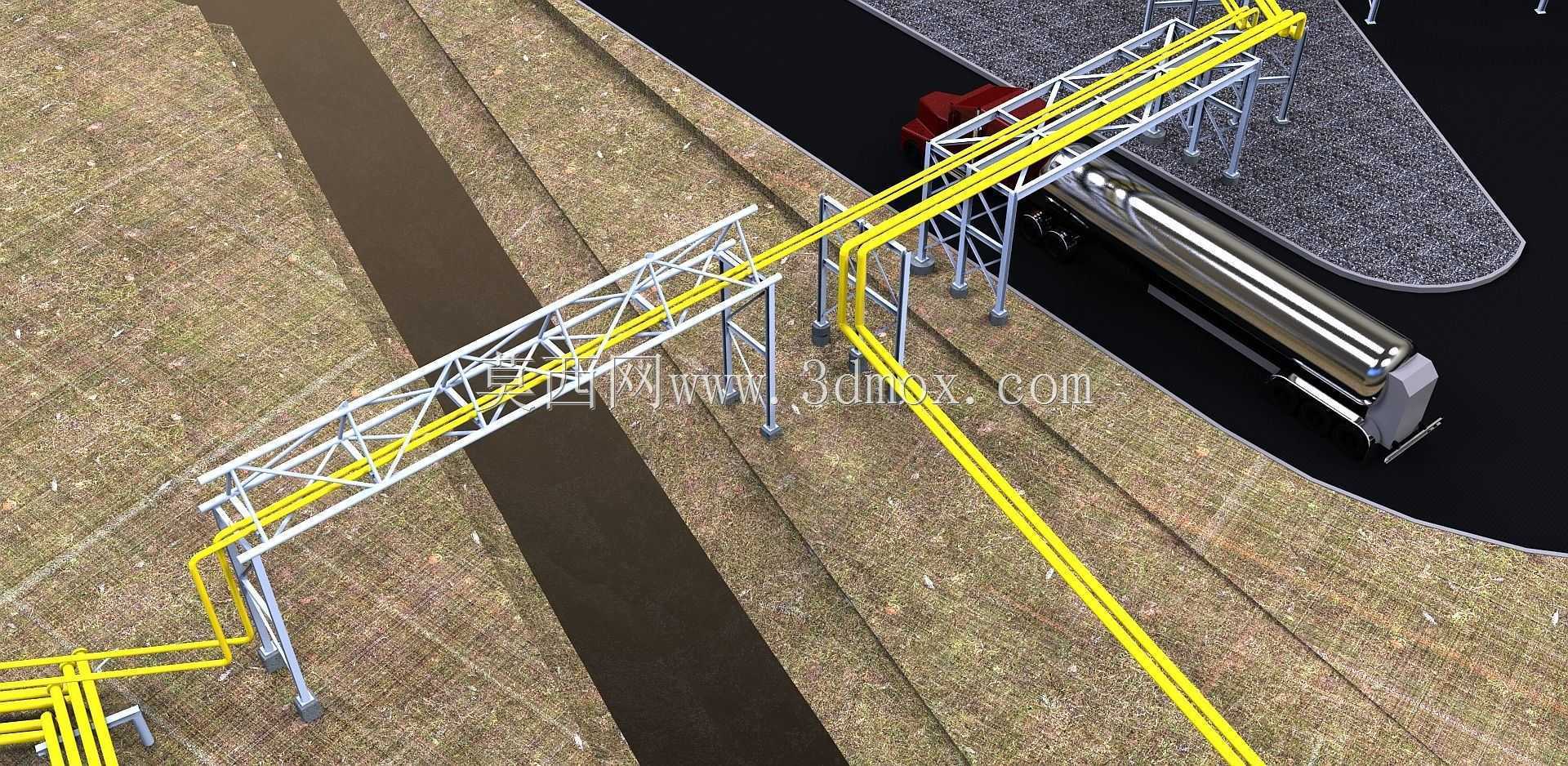

陆域罐车装卸作业管桥梁架结构

这套管桥梁结构主要应用于陆域装卸作业区，承担跨道路输送介质的核心功能，常见于石化仓储、物流场站的罐车装卸点位，解决作业区道路通行与管道敷设的空间冲突问题，避免管道直接落地占用通行空间，同时保障介质输送路径的顺畅衔接。从结构设计来看，整体采用桁架式支撑体系，主跨桁架采用三角形腹杆布局，相比实腹式结构能在同等用钢量下获得更高的竖向承载刚度，可承载多根并行输送管道的自重及介质充注后的动载荷，同时桁架的镂空结构能有效降低区域风阻，减少露天工况下的风载形变风险。支撑立柱采用独立柱脚设计，柱脚设置预埋板锚固结构，安装时需匹配硬化场地的预埋点位，立柱间距根据跨域道路的通行宽度设定，预留足够的净空高度满足货运罐车的通行需求，避免车辆通行时剐蹭管道或支架结构。管道布设上采用分层排布逻辑，黄色输送管道沿桁架上弦的专用管卡固定，转弯处采用大曲率弯管衔接，减少介质输送的沿程阻力，管道从地面管组引出后沿立柱侧边爬升至桁架高度，跨域道路后沿另一侧立柱下行接入装卸点位，整体路径无急弯、无突兀变径，可满足液态介质的稳定输送需求。设计阶段优先考虑现场安装的便捷性，桁架分段采用标准化连接节点，现场可通过法兰螺栓完成拼接，无需大量现场焊接作业，适配场站不停产改造的施工需求。支架的防腐处理适配露天户外工况，所有钢构件均做除锈后多层防腐涂装，可耐受场站区域的介质挥发腐蚀、雨水侵蚀，延长结构整体使用寿命。结构的安装边界需提前核算场地承载力，柱脚点位需避开地下管线布设区域，桁架安装时需预起拱抵消长期载荷下的下挠形变，保障管道始终处于设计坡度范围内，避免介质积液残留。在实际作业场景中，该管桥梁可同时承载多根不同介质的输送管道，分别对接不同品类罐车的装卸接口，无需单独为每根管道设置跨路支撑，大幅节省作业区的地面空间，同时规整的管架布局也便于日常巡检维护，巡检人员可通过桁架侧边的检修通道完成管道焊缝、阀门点位的定期检查，及时排查跑冒滴漏隐患。
