手摇式红色削笔器结构设计

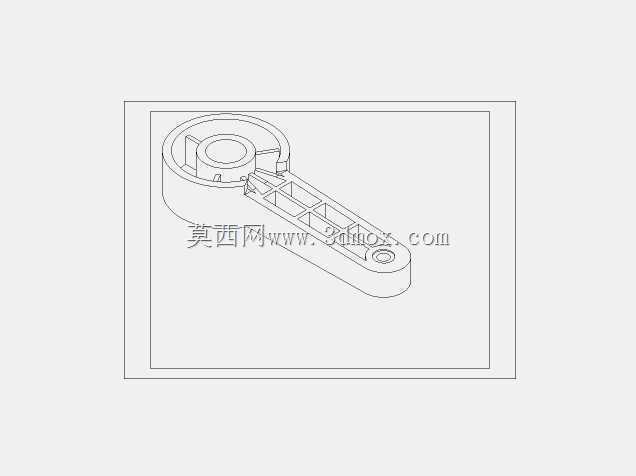

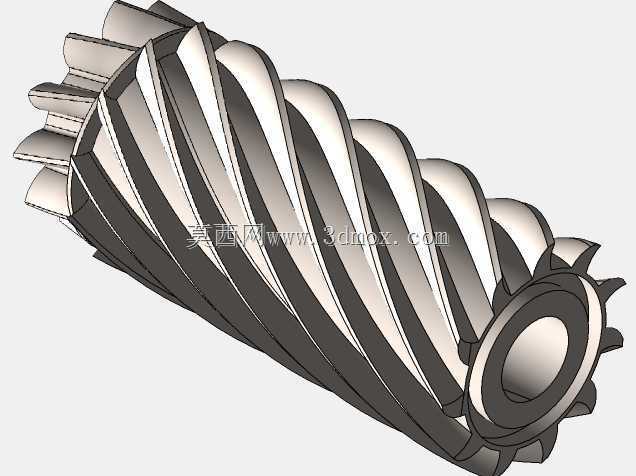

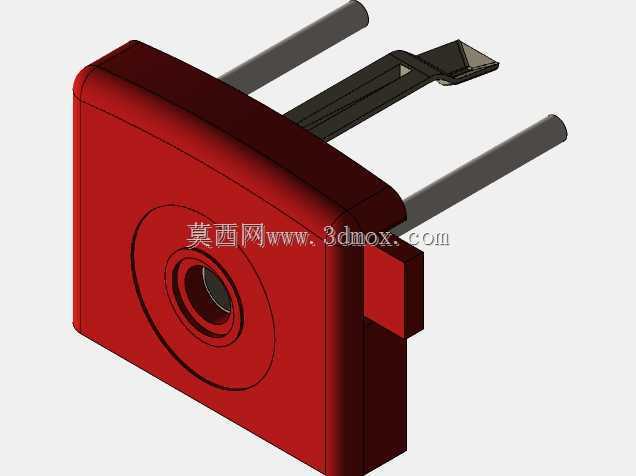

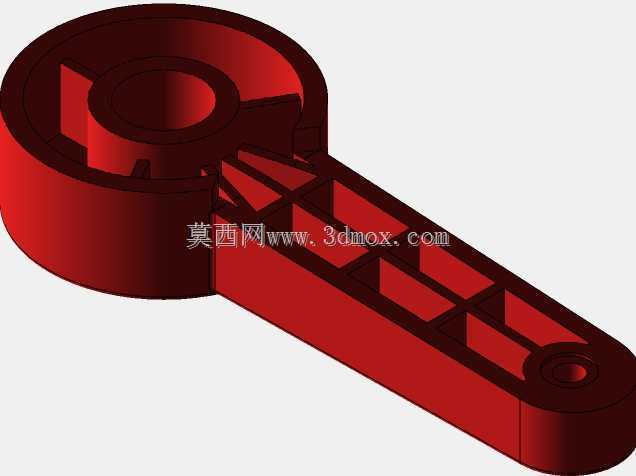

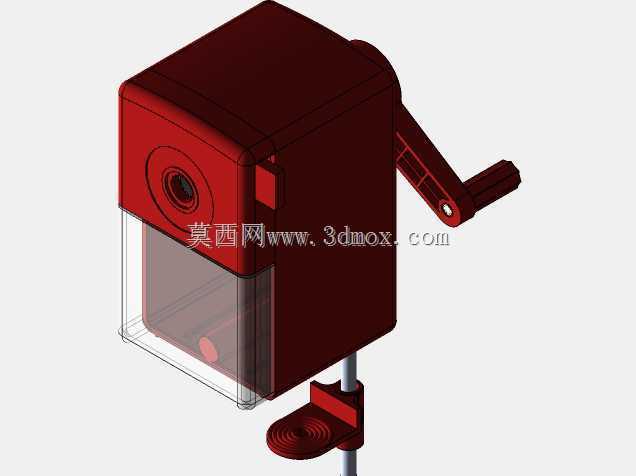

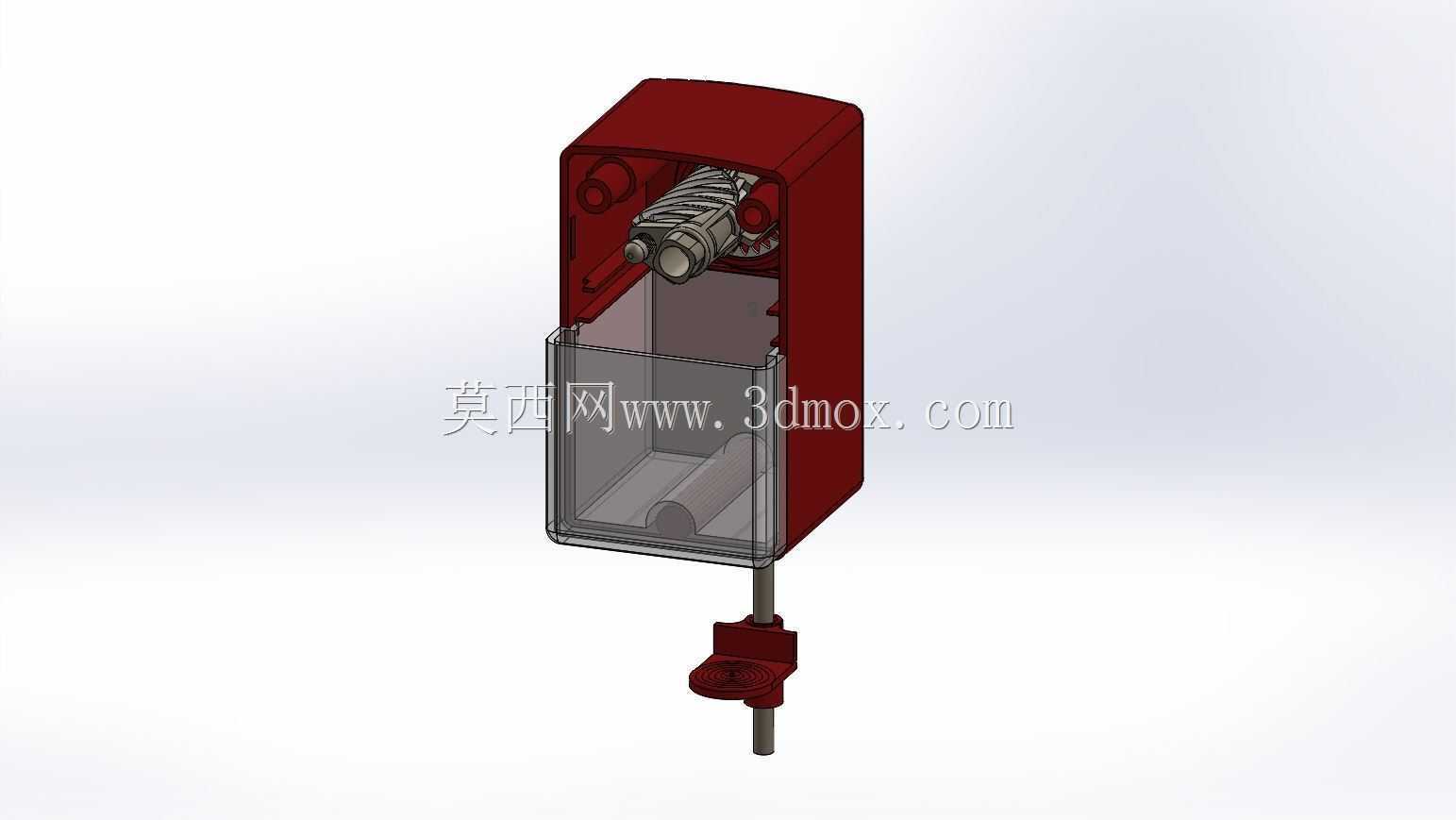

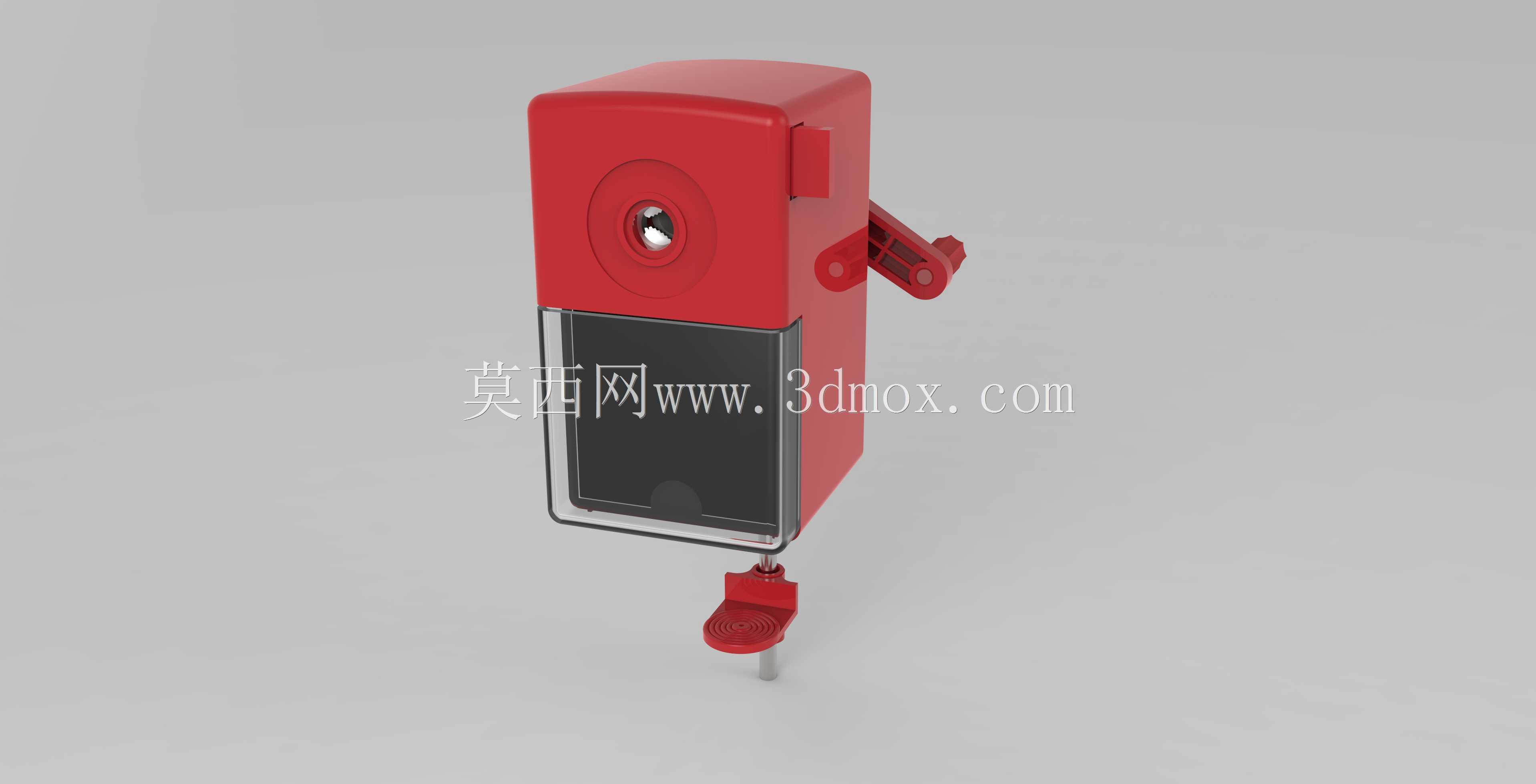

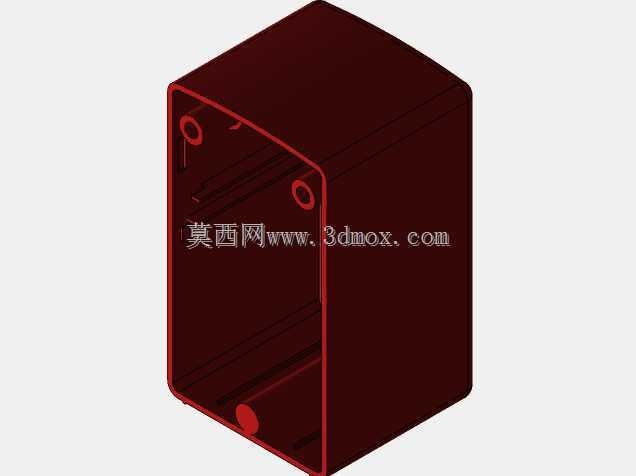

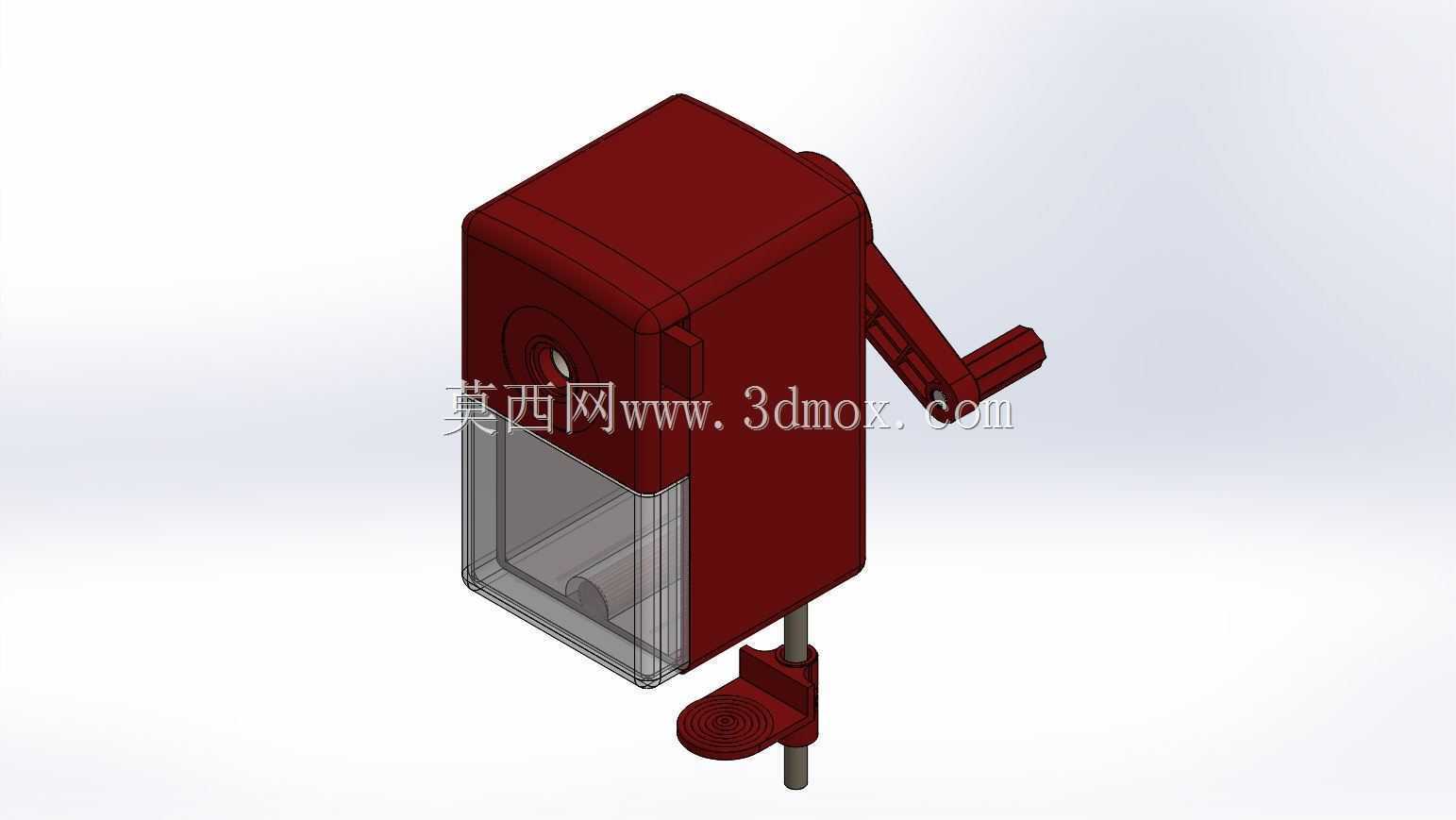

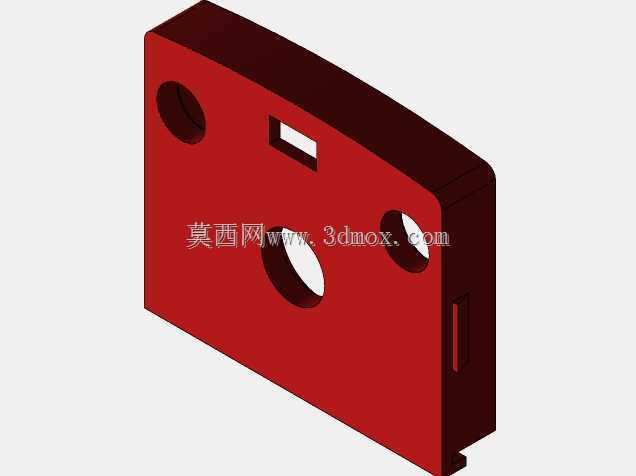

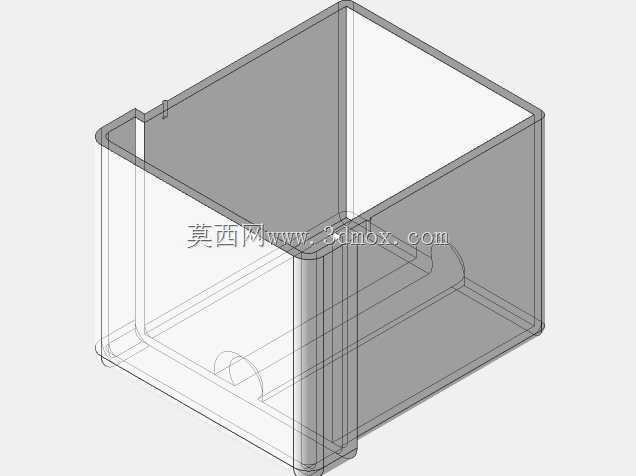

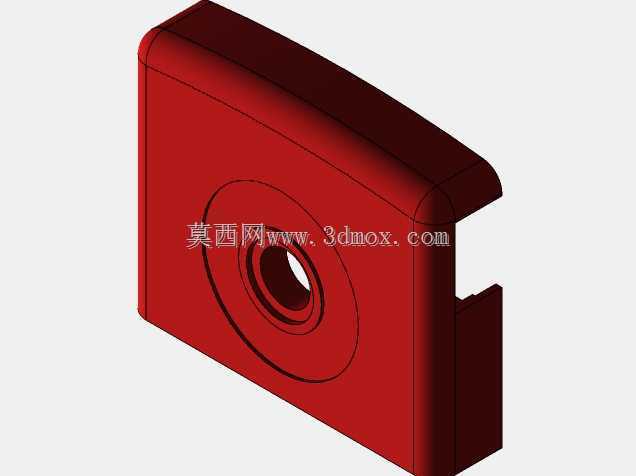

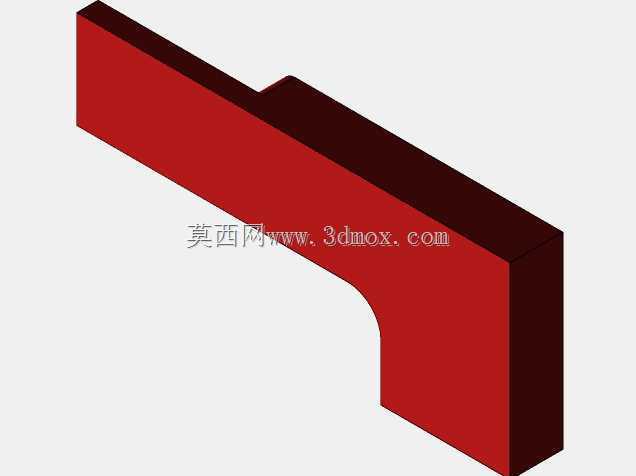

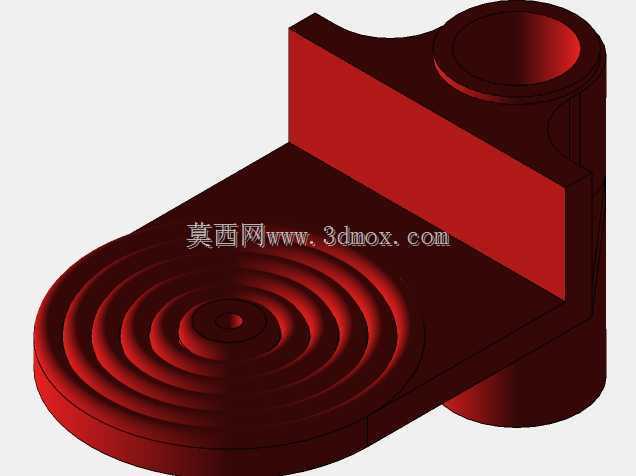

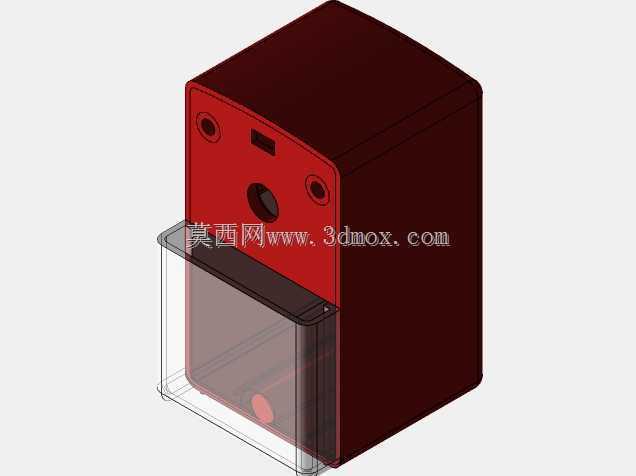

这款手摇式削笔器主要面向日常书写、绘图场景的铅笔削尖需求，常见于学生书桌、办公桌面、工程绘图工位等场景，相比传统手动小刀削笔，能稳定控制切削角度与笔尖锥度，避免手工削笔时出现的笔芯断裂、切削面不规整问题，大幅提升削笔效率与成品笔尖的一致性。从结构设计来看，整体采用立式长方体主体布局，上部为红色硬质外壳包裹的切削核心腔体，侧面伸出的摇臂通过转轴连接内部滚刀机构，摇臂末端设置防滑握持结构，转动时可带动内部滚刀做行星回转运动，实现对铅笔木质层与笔芯的均匀切削。主体正面设置圆形进笔孔，孔内带有弹性夹紧结构，插入铅笔后可自动适配不同直径的常规木杆铅笔，无需额外手动锁紧操作，摇臂转动过程中夹紧结构会同步带动铅笔缓慢进给，保证切削量均匀可控。主体下部设置透明抽拉式屑盒，透明材质可直观观察内部笔屑存储量，抽拉结构无额外锁扣，依靠壳体间的配合阻尼实现固定，倾倒笔屑时直接抽出即可，操作便捷。底部设置带金属定位轴的夹持固定结构，可通过旋转底部红色压块，将整个削笔器夹持在桌面边缘，夹持面带有防滑纹理，可适配不同厚度的桌面板材，使用时摇臂转动不会出现整机移位的问题，相比无固定结构的手持削笔器，操作稳定性更强。设计过程中优先考虑日常使用的耐用性，外部壳体采用抗冲击硬质塑料材质，切削滚刀采用高碳钢材质，保证长期切削木质铅笔不会出现刃口快速钝化的问题；进笔孔与内部切削腔体做同轴度公差管控，避免铅笔插入后出现偏斜，导致切削出的笔尖偏心、易断的问题。摇臂与主体连接的转轴处设置耐磨轴套，长期反复转动不会出现松旷晃动；屑盒与主体的配合面做错位挡边设计，避免摇臂转动时笔屑从缝隙漏出污染桌面。整体外形尺寸适配常规桌面摆放空间，夹持结构展开后不会占用过多桌面纵深，固定后摇臂的转动半径预留足够操作空间，不会出现转动时磕碰桌面其他物品的问题。进笔孔高度符合日常坐姿下的手部操作高度，插入铅笔时无需过度抬臂，长时间使用也不易产生操作疲劳。
