带凸耳蜗轮操作对夹式蝶阀结构设计

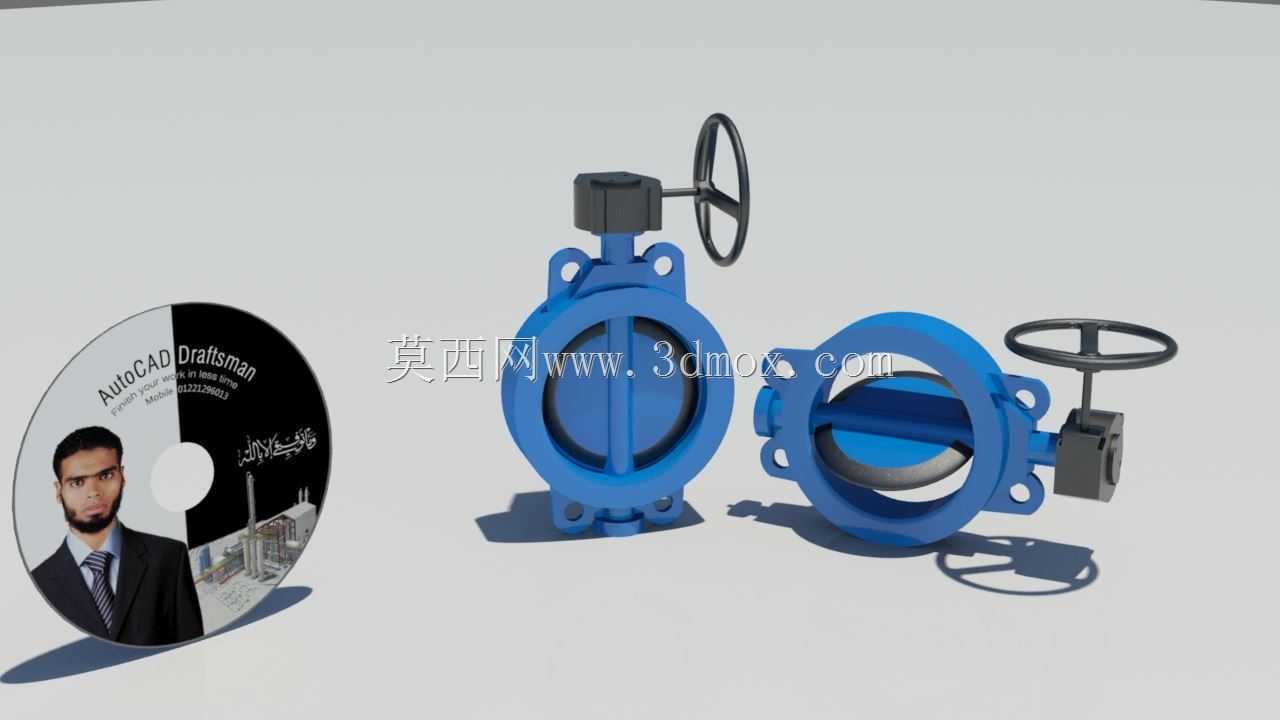

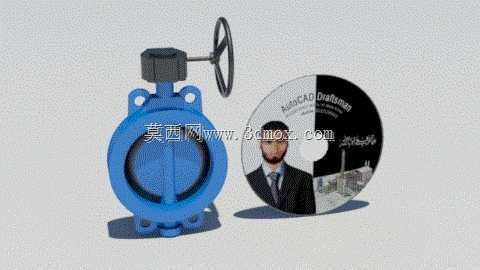

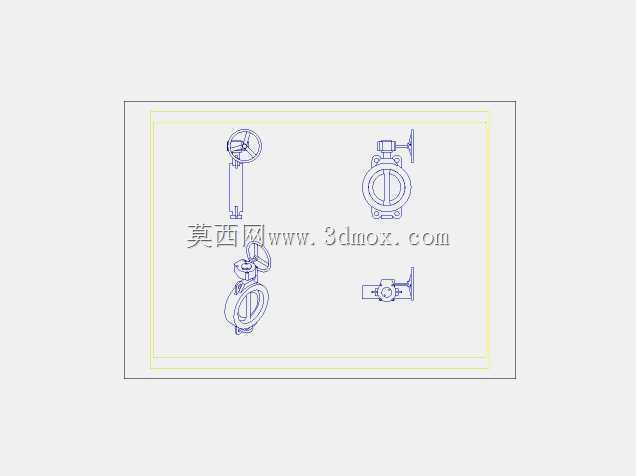

在市政给排水、暖通空调循环水、化工低压流体输送、消防供水管网的管路布设场景中，这类带凸耳的蜗轮操作蝶阀是管路系统里核心的通断控制部件，相比手柄式蝶阀，蜗轮结构的增力特性能让操作人员在面对公称通径较大、管路工作压力偏高的工况时，无需借助额外加力杆就能平稳完成阀板的启闭动作，同时蜗轮副的自锁特性可以避免阀板受流体冲击出现自行偏转，保障管路通断状态的稳定性。从结构设计逻辑来看，这款蝶阀采用对夹式安装形态，阀体两侧预留的凸耳结构带有同轴安装孔，安装时可直接穿过双头螺柱将阀体固定在两端管路法兰之间，凸耳的定位孔公差按照H7级精度设计，安装时能快速和法兰端的定位止口对齐，避免阀体装偏导致密封面受压不均出现渗漏，相比无凸耳的普通对夹蝶阀，带凸耳的结构在单侧管路拆卸维护时，另一侧的法兰连接依然能保持固定，不会出现阀体脱落的风险，适合需要频繁分段检修的管路系统。阀体整体采用球墨铸铁材质铸造，流道内壁做圆弧过渡处理，阀板采用流线型球面设计，全开状态下阀板和流道的贴合度高，流体经过时的局部阻力系数仅为0.2-0.3，远低于同通径的截止阀，能有效降低管路输送过程中的压损，减少泵组的扬程损耗。密封结构采用丁腈橡胶阀座整体包覆设计，阀座和阀体的配合面做燕尾槽嵌装固定，避免流体长期冲刷导致阀座移位，阀板边缘和阀座的密封面做3度倾角研磨，启闭过程中密封面的接触压力均匀分布，不会出现局部过度磨损导致的密封失效，正常工况下的密封寿命可达上万次启闭循环。蜗轮操作机构安装在阀体顶部的支架上，支架和阀体采用一体铸造成型，避免分体连接带来的传动同轴度偏差，蜗轮的输出轴和阀杆采用方榫连接，传动间隙控制在0.5度以内，操作时的空行程极小，能精准控制阀板的开启角度，实现管路流量的线性调节。安装边界方面，这款蝶阀的结构长度严格遵循对夹蝶阀的通用尺寸规范，两端凸耳的孔位中心距和同压力等级的法兰标准完全匹配，阀杆顶部的蜗轮手轮操作高度预留了足够的操作空间，安装时不需要额外抬高管路预留操作位，手轮的旋转方向遵循顺时针关闭、逆时针开启的通用操作规范，现场运维人员无需额外培训即可完成操作。在三维建模过程中，所有配合面的公差、安装孔位的位置度、密封面的形位公差都按照实际加工要求做了参数化设定，阀体的壁厚按照1.6倍公称压力的强度要求做了校核，确保模型导入工程场景后可以直接用于管路排布的干涉检查、安装模拟，也能作为基础结构模板衍生不同通径、不同压力等级的同系列蝶阀设计。
