明杆法兰式手动闸阀工业结构设计

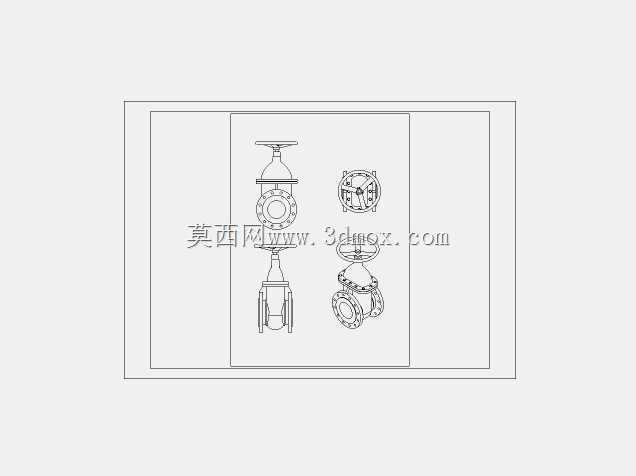

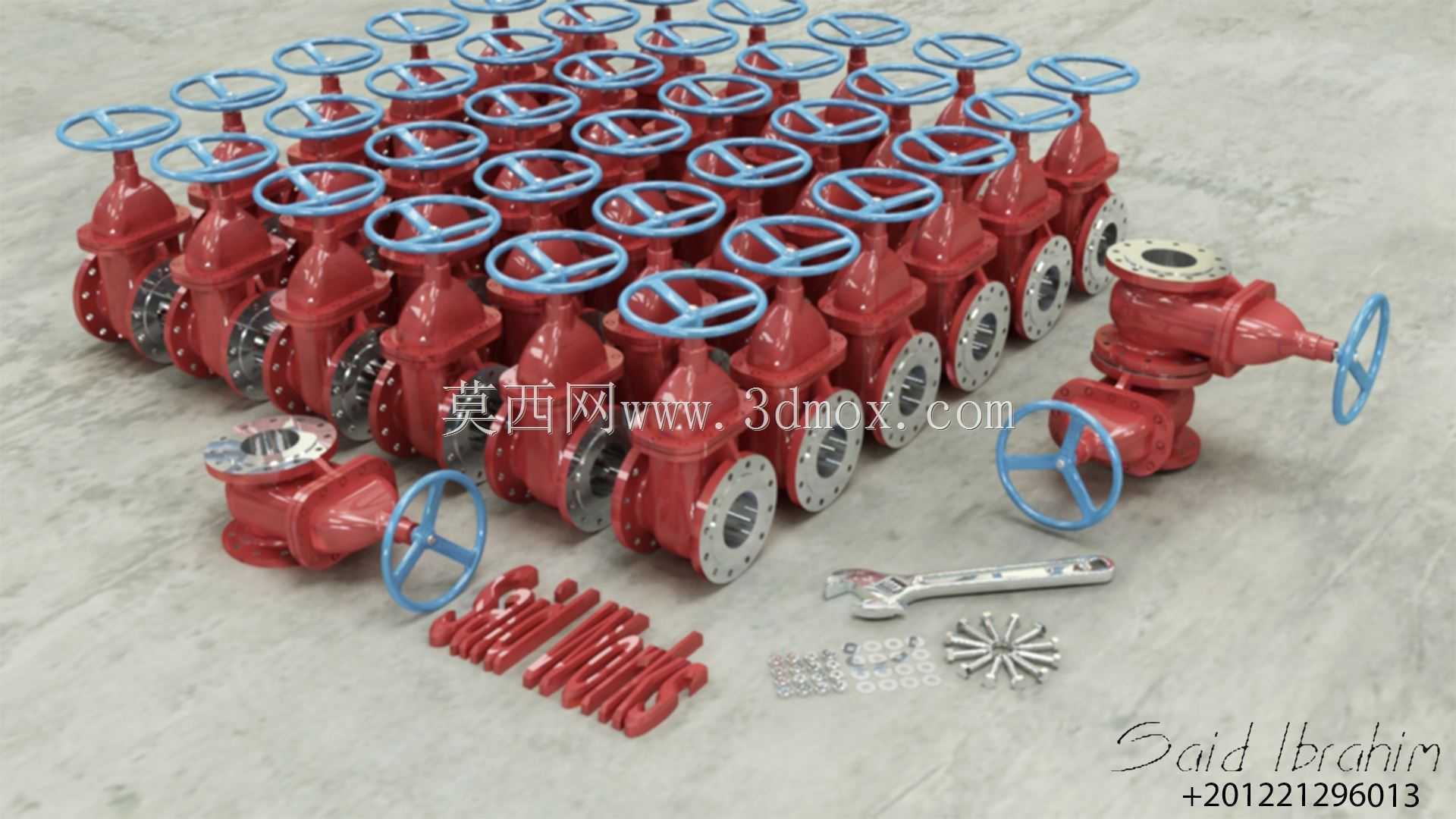

在市政供水、暖通循环、石化输送、消防管网等流体输送场景中，闸阀是应用占比极高的截断类管路部件，核心作用是通过闸板的垂直升降实现管路通断控制，正常工况下不作节流使用，避免闸板长期受介质冲蚀出现密封面磨损泄漏。这款手动法兰闸阀的设计围绕通用管路安装场景展开，阀体采用直通式流道结构，介质流经时流阻系数极低，不会出现明显的压力损失，适配清水、油品、低腐蚀性流体等多种常规介质的输送需求。从结构设计逻辑来看，整体采用明杆结构设计，阀杆的升降行程可直接通过外露部分观察，现场运维人员无需额外检测就能直观判断阀门的启闭状态，同时阀杆螺纹部分位于阀体腔体外，不直接接触输送介质，能避免介质中的杂质卡滞螺纹，也减少介质对阀杆的腐蚀，大幅提升部件的使用寿命。连接端采用标准法兰盘结构，法兰密封面为凸面形式，安装时可搭配对应压力等级的密封垫片，通过螺栓均匀紧固实现管路密封，适配同公称通径、同压力等级的标准管路对接，安装时需注意预留阀杆向上的升降空间，手轮操作侧要预留足够的操作回转半径，避免安装后出现操作干涉。手轮采用轮辐式结构，操作时受力均匀，常规工况下无需额外加力杆即可实现额定密封比压的锁紧，手轮与阀杆通过键连接固定，传动无打滑，启闭扭矩传递稳定。阀体中部的中法兰连接结构采用螺栓紧固，密封垫嵌入密封槽内，检修时可拆开中法兰更换闸板密封件，无需将整个阀体从管路上切割拆除，降低后期运维成本。闸板采用楔式单闸板结构，密封面堆焊耐磨合金，关闭时楔面贴合实现强制密封，可耐受常规工况下的管路压力波动，不会出现低压渗漏问题。建模过程中严格遵循通用阀门的安装尺寸规范，法兰螺栓孔的分布圆直径、孔位数量、法兰厚度、阀体结构长度、阀杆升降行程、手轮外径等参数均匹配行业通用安装标准，可直接用于管路系统的装配干涉校验、运维培训演示、产品结构展示等场景，设计时也充分考虑了铸造工艺的脱模斜度，阀体壁厚均匀，避免出现铸造应力集中的厚大截面，适配常规砂型铸造的生产工艺要求，不会出现难以成型的薄壁或尖角结构。
