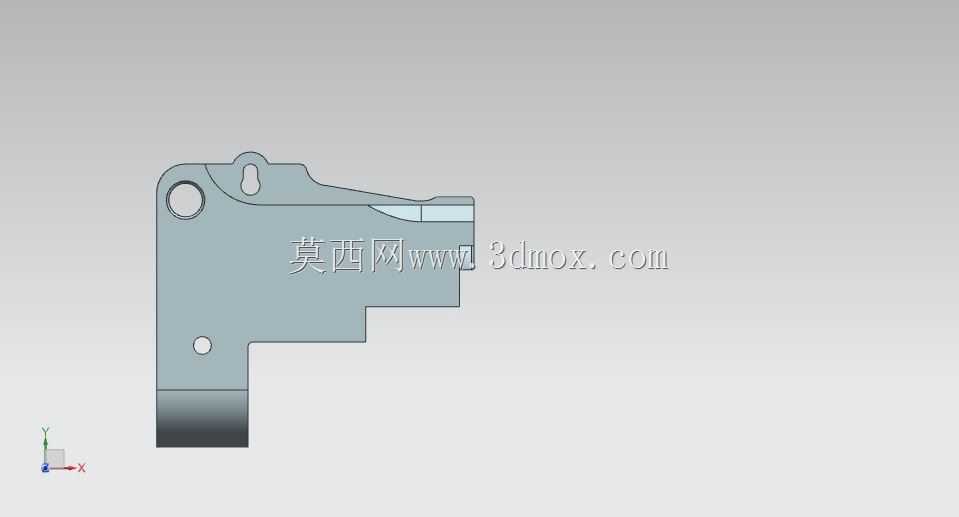

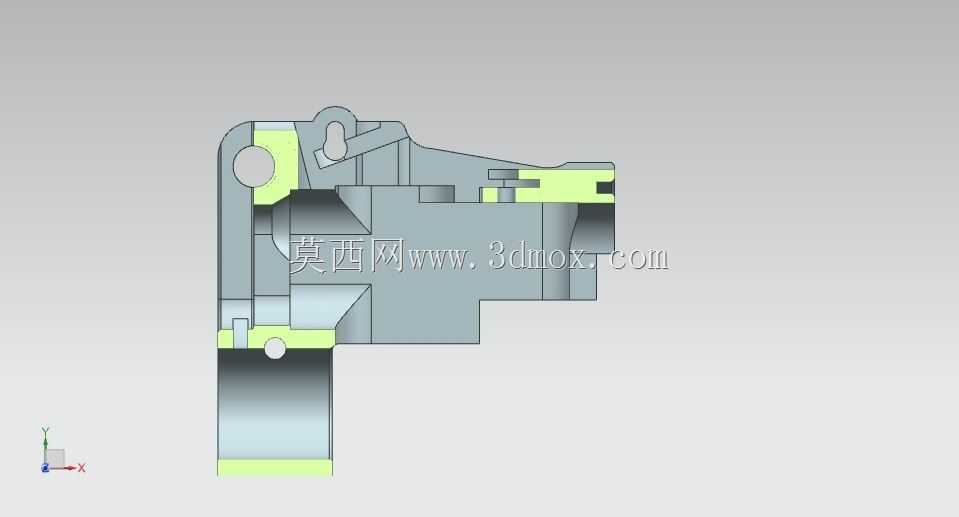

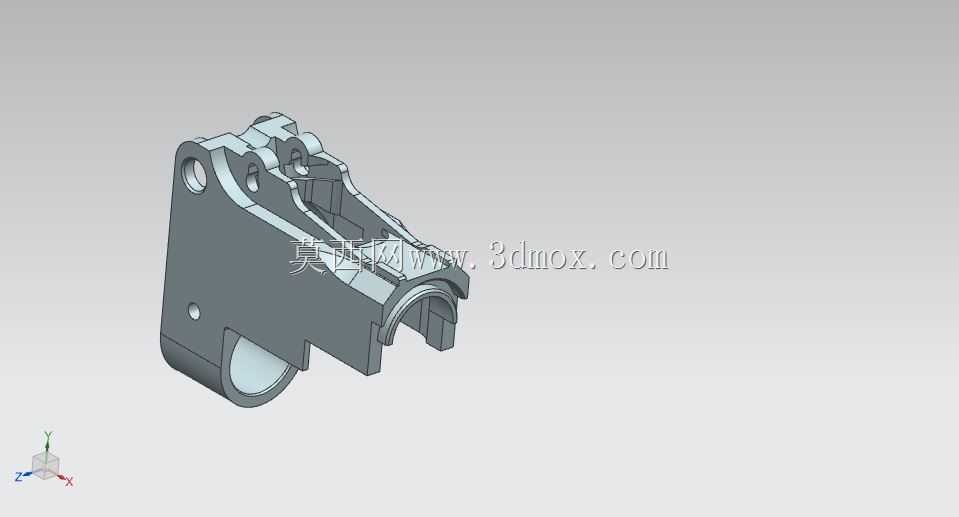

AK47步枪后视镜安装固定支架结构

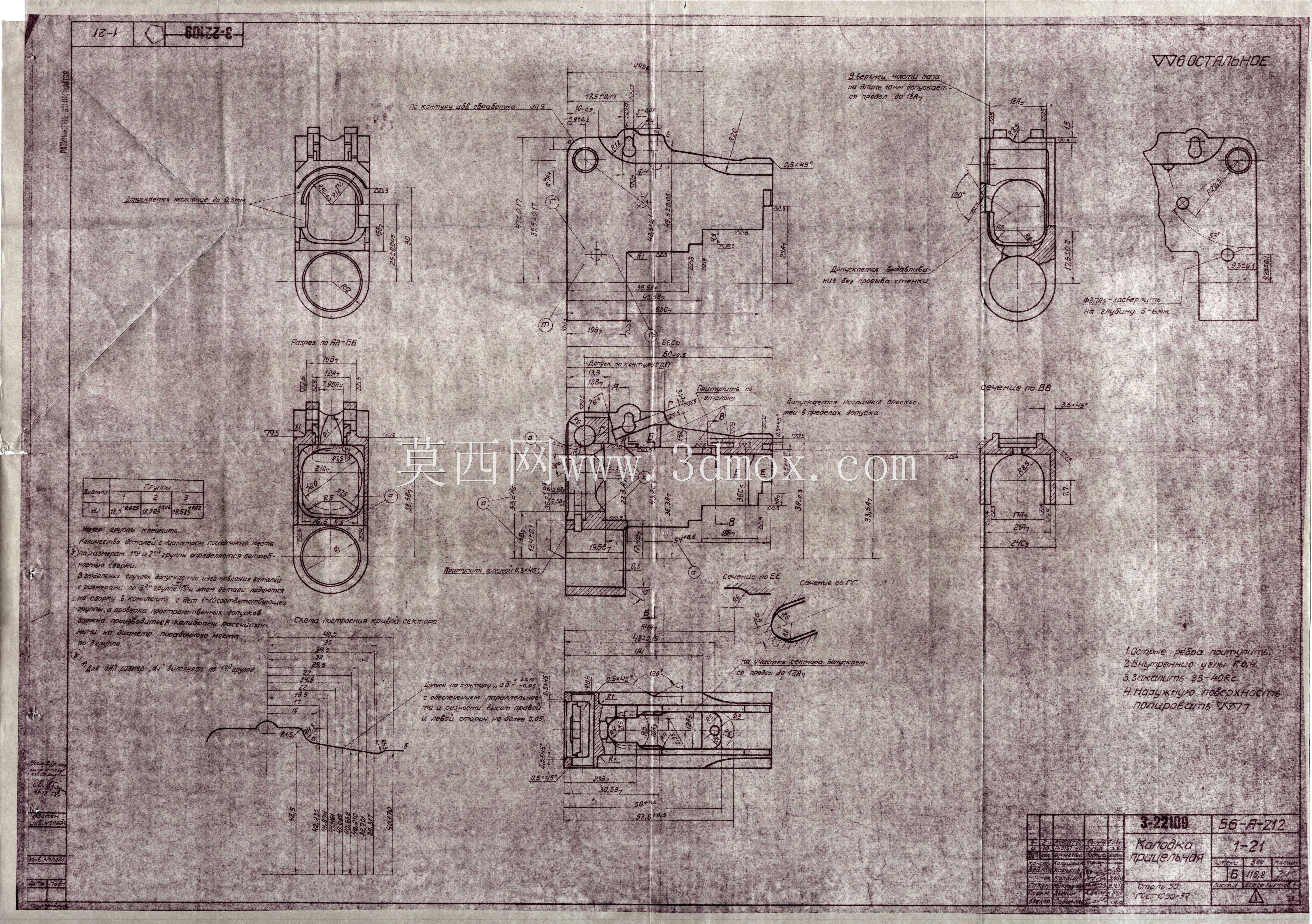

该安装支架作为轻武器战术附件的承载基体，核心应用场景覆盖轻武器战术改装、实装训练器材配套、影视道具复刻制作、枪械结构教学演示多个领域，实际用途是为光学瞄准镜、反射式红点镜等后视瞄准类附件提供稳定的安装基准，解决原枪械机匣顶部无统一附件安装接口的适配问题，避免附件直接固定在机匣薄壁结构上出现的形变、松动问题。从功能特性来看，该支架采用环抱式锁紧结构，与枪械机匣侧部的定位凸台、导轨槽完全贴合，锁紧后可承受轻武器连续射击产生的往复冲击载荷，不会出现瞄准点偏移、附件松脱的情况；支架顶部预留标准战术附件安装接口，可兼容不同规格的瞄准具安装孔位，无需额外加工转接件即可完成附件装配。设计过程中优先考虑安装边界的适配性，支架整体轮廓完全避开枪械原有的拉机柄运动行程、抛壳窗开口位置、保险拨杆操作空间，安装后不会影响枪械原有机构的正常动作，射手操作枪械时不会与支架产生干涉；支架的壁厚根据受力分布做差异化设计，锁紧受力区域、附件承载区域壁厚做加厚处理，非受力区域做减重挖槽，在保证结构强度的前提下控制整体重量，避免额外增加枪械前部配重影响射手据枪平衡。外形尺寸完全匹配AK系列步枪机匣侧部的安装基准，支架内侧的定位卡槽尺寸与机匣侧凸台的公差带控制在小间隙配合范围，装配时可直接沿凸台滑入到位，锁紧螺钉的位置设计在射手可徒手操作的区域，无需专用工具即可完成支架的装拆调整。结构设计上充分考虑实际使用中的维护需求，支架所有棱边均做倒角处理，避免装拆过程中划伤射手手部或枪械表面涂层，锁紧部位采用防松结构设计，在连续振动工况下仍能保持锁紧力稳定，不会因射击振动导致螺钉松动。建模过程中完全还原原始加工图纸的结构细节，所有安装孔位、定位面的尺寸均与实物保持一致，可直接用于结构验证、3D打印样件制作、数控加工生产的参考依据，结构受力路径经过优化，射击时的后坐力可通过支架均匀传递到机匣整体结构上，不会出现局部应力集中导致的支架断裂问题。
