PKM-Π型轻量模块化机械装置结构设计

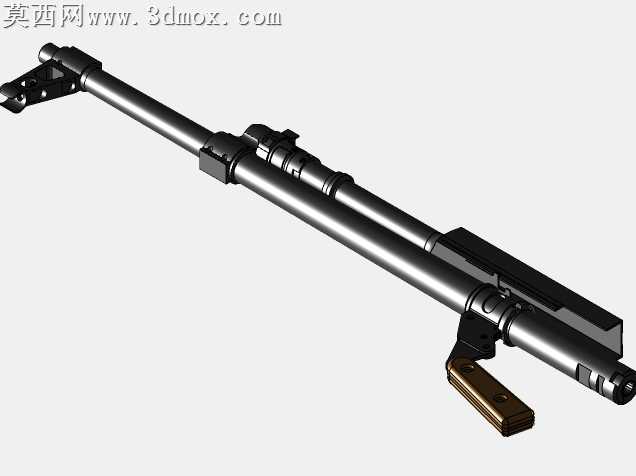

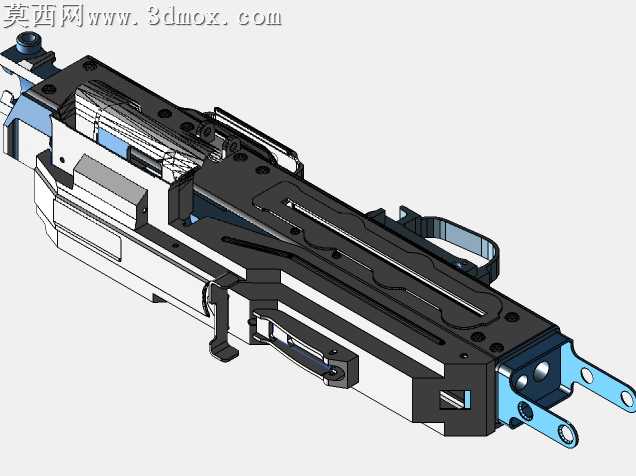

本作品为PKM-Π型机械装置的三维建模成果，建模过程中对原始参考模型进行了结构拆分与修正优化，完整还原了装置的装配逻辑与细节特征。建模阶段采用自顶向下的设计思路，先搭建整体装配骨架确定各部件的空间位置与配合关系，再逐一完成单个零件的特征建模，确保各零件间的装配公差符合机械设计规范，不存在干涉错位问题。材质渲染上，对装置的主体承载结构件赋予哑光黑色金属材质，模拟高强度合金钢的表面质感，对连接端的安装耳片、定位销等功能件赋予亮蓝色阳极氧化铝材质，区分不同功能模块的材质属性，对内部的传动、导向构件赋予银灰色金属质感，还原加工金属件的细腻表面纹理，同时对把手等操作件添加细微的磨砂纹理，提升模型的真实感与辨识度。结构设计上，该装置采用长条形主体承载框架，框架上预留多组定位安装孔与滑槽结构，可适配不同工况的安装调节需求，前端设置带铰接孔的双耳连接结构用于外接执行部件，侧面集成握持操作把手便于装置的搬运与调试，内部预留传动组件的安装空间，各部件通过螺栓、定位销实现可拆卸连接，便于后期的维护与部件更换。建模过程中对原始模型的冗余特征进行了清理，修正了原模型中存在的面重叠、破面等几何错误，拆分出独立的零件层级，清晰展示了装置修改前后的结构差异，完整呈现了装置的正视图、侧视图等多角度结构形态，模型当前仍处于迭代优化阶段，后续可进一步补充内部传动细节与工况适配结构，满足不同场景的使用需求。
