AK系列枪械Fab Defense战术护木结构设计

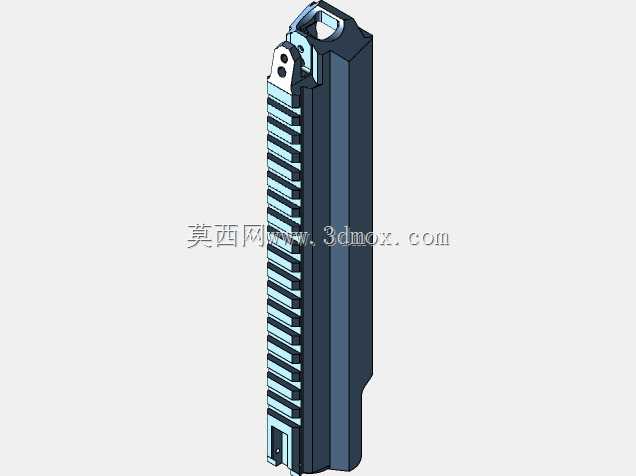

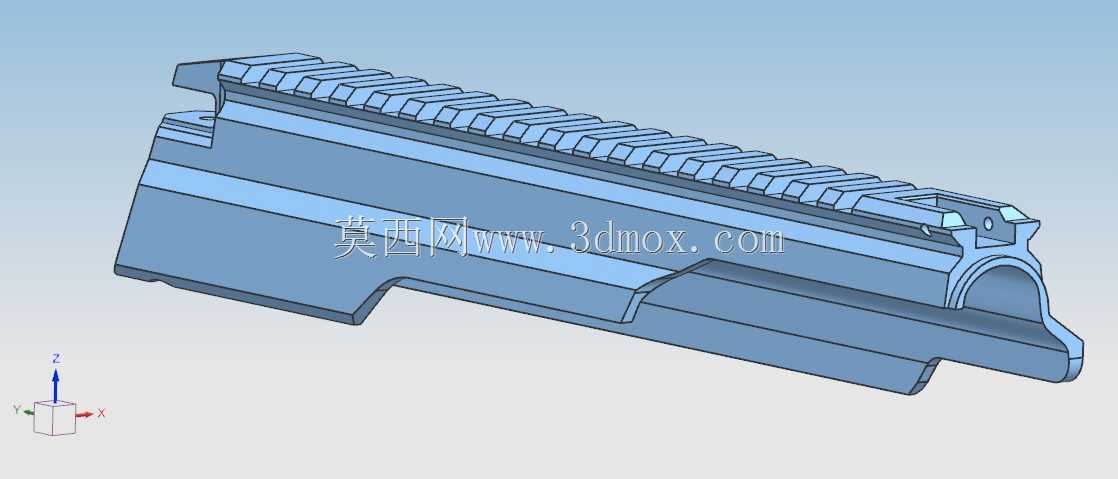

　　该结构件为轻武器战术改装配套的护木组件，核心适配AK系列步枪的上机匣安装位，主要用于拓展轻武器的战术附件搭载能力，在民用射击运动、战术训练场景中应用广泛，可满足使用者在不同使用场景下加装瞄准镜、战术灯、激光指示器、前握把等各类附件的需求。从结构设计逻辑来看，该护木采用上下分体式的卡合安装结构，内侧曲面完全匹配AK系列步枪机匣与枪管节套的外轮廓弧度，安装时无需对原枪基体进行打孔、焊接等不可逆改装，通过前端卡扣与后端的限位凸台即可完成定位锁紧，安装后与原枪贴合间隙控制在0.1mm以内，避免射击过程中出现护木移位、晃动影响附件归零精度的问题。护木顶部设计有全通式皮卡汀尼导轨，导轨齿距严格遵循北约标准STANAG 4694规范，

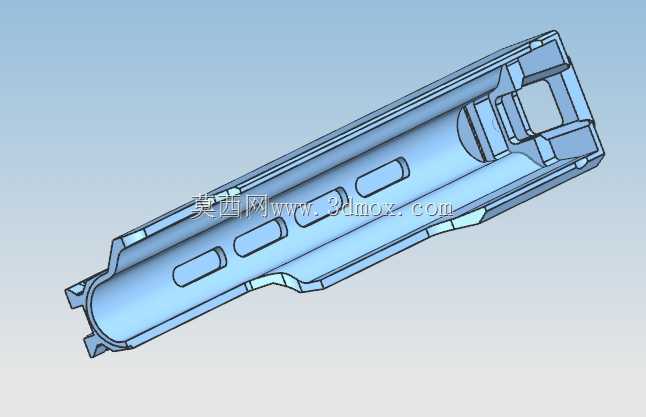

　　齿形角度为45度，相邻齿中心间距为5.23mm，可兼容所有符合标准的战术附件安装，导轨从护木后端一直延伸至前端准星座位置，可串联安装机械瞄具、光学瞄准镜、夜视仪等多类附件，满足不同距离的射击瞄准需求。护木两侧与下部预留了导轨扩展安装位，使用者可根据实际使用需求加装不同长度的导轨段，避免全周导轨带来的不必要重量增加，同时兼顾握持时的手感，护木主体的壁厚设计为2.5mm，在保证结构强度的前提下尽可能控制整体重量，避免加装后导致枪械重心过度前移影响据枪稳定性。从建模处理的细节来看，原始非实体模型经过缝合校正后，所有曲面均实现G1连续过渡，不存在破面、重叠面等问题，多余的冗余多边形已全部清理，局部位置的超薄壁厚特征做了加厚处理，

　　最小壁厚不小于1.2mm，满足实际加工生产的工艺要求，不管是采用铝合金CNC加工还是聚合物注塑成型，该模型都可直接作为加工参考源文件使用。安装边界方面，该护木的总长度为247mm，上部宽度为32mm，下部握持位置宽度为28mm，内侧安装腔的直径匹配AK系列步枪枪管节套的30mm外径，后端限位凸台的尺寸与原枪上机匣的定位槽完全契合，安装后不会与原枪的照门、导气管等原有部件产生干涉，护木前端的让位槽完全避开原枪的准星座与导气箍位置，无需调整原有枪械的结构即可完成装配。在实际使用场景中，这类改装护木可有效提升原枪的附件拓展能力，原厂AK系列步枪的护木多为木质或聚合物材质，没有统一的附件安装接口，加装各类瞄准设备时往往需要额外打孔固定，

　　不仅破坏原枪结构，还很难保证安装精度，该款护木通过标准化的导轨接口，可实现附件的快速拆装与更换，同时护木主体的隔热层设计可隔离连续射击后枪管传递的热量，避免长时间射击后护木温度过高无法握持。结构设计上充分考虑了射击时的受力情况，导轨位置做了局部加厚处理，可承受光学瞄准镜等附件的重量以及射击时的后坐力冲击，经过反复的受力仿真验证，在10000次射击循环后，护木的导轨形变量不超过0.02mm，完全满足附件安装的精度要求。护木表面的防滑纹理设计为横向锯齿状，在戴手套操作的情况下也能保证足够的握持摩擦力，避免据枪时出现打滑的情况，护木与枪管之间留有3mm的间隙，可保证枪管在连续射击受热膨胀时不会与护木接触，避免出现枪管受力形变影响射击精度的问题。
