健身用鞍形杠铃快锁附着装置

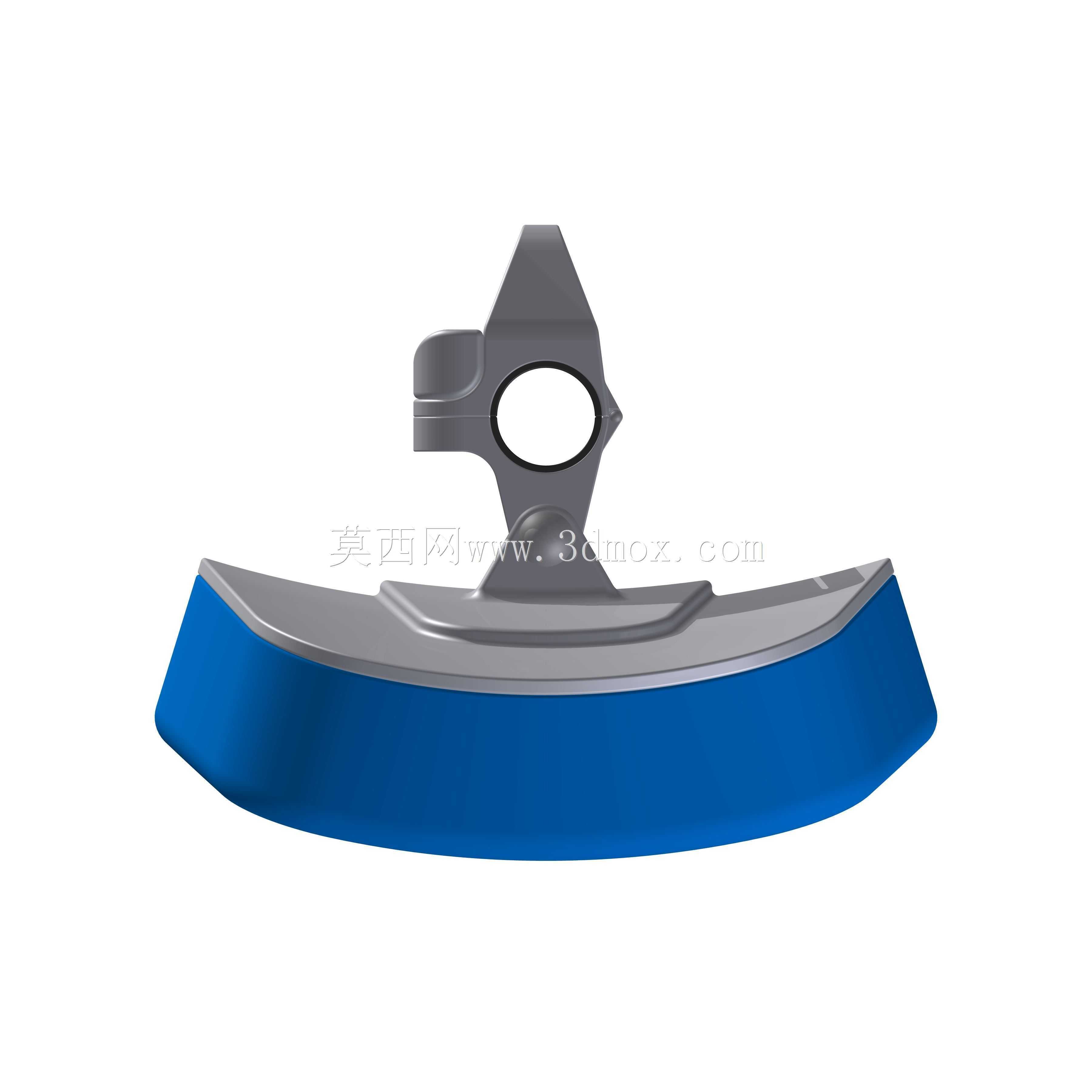

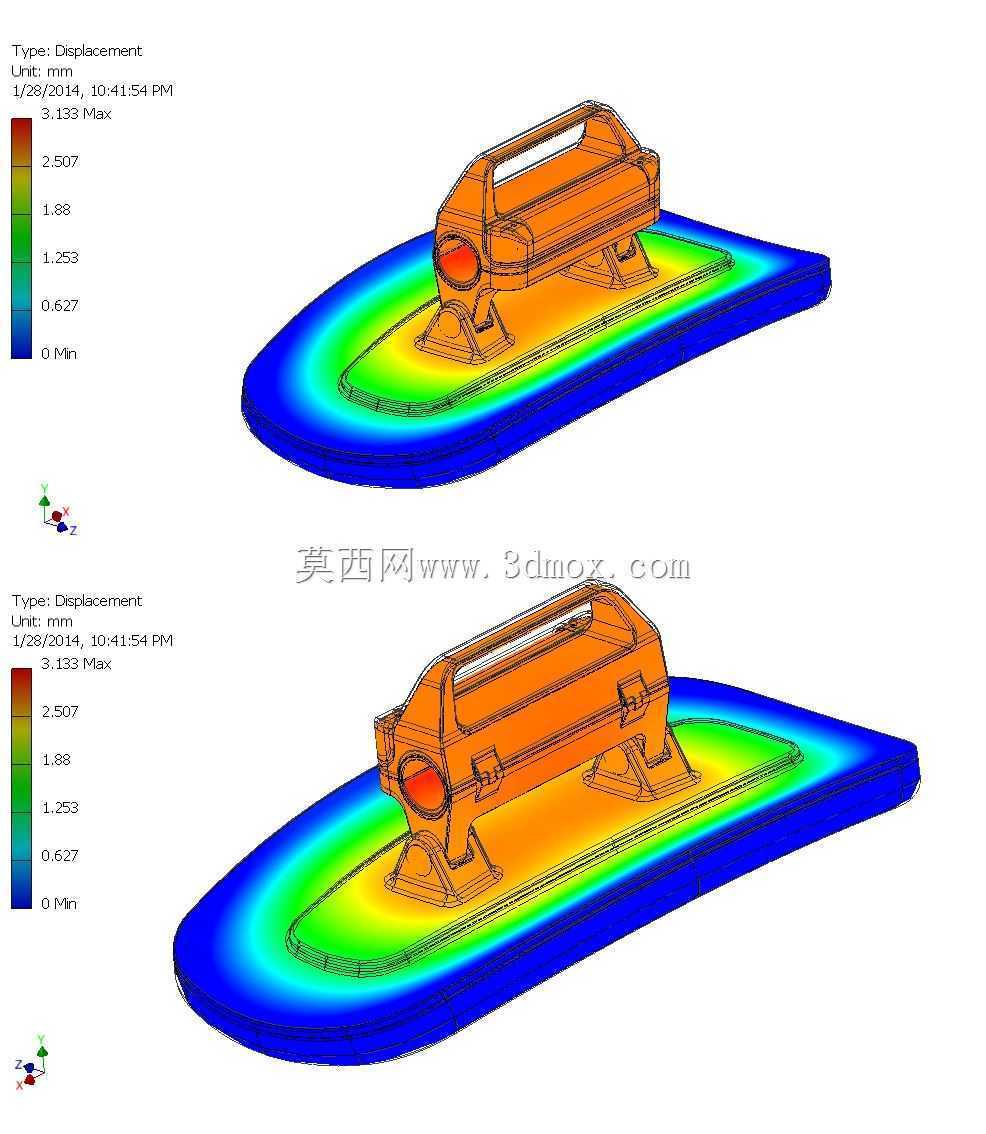

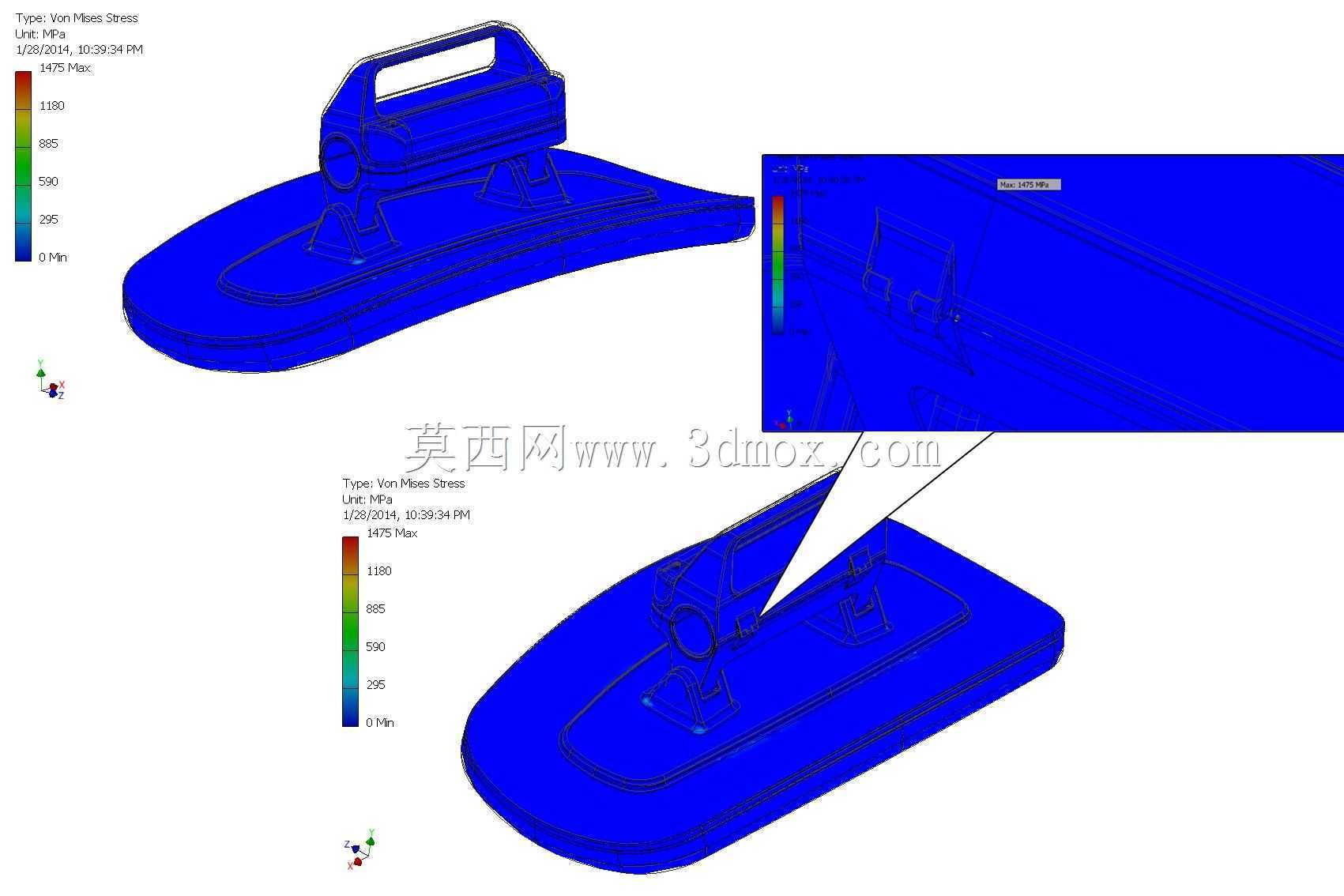

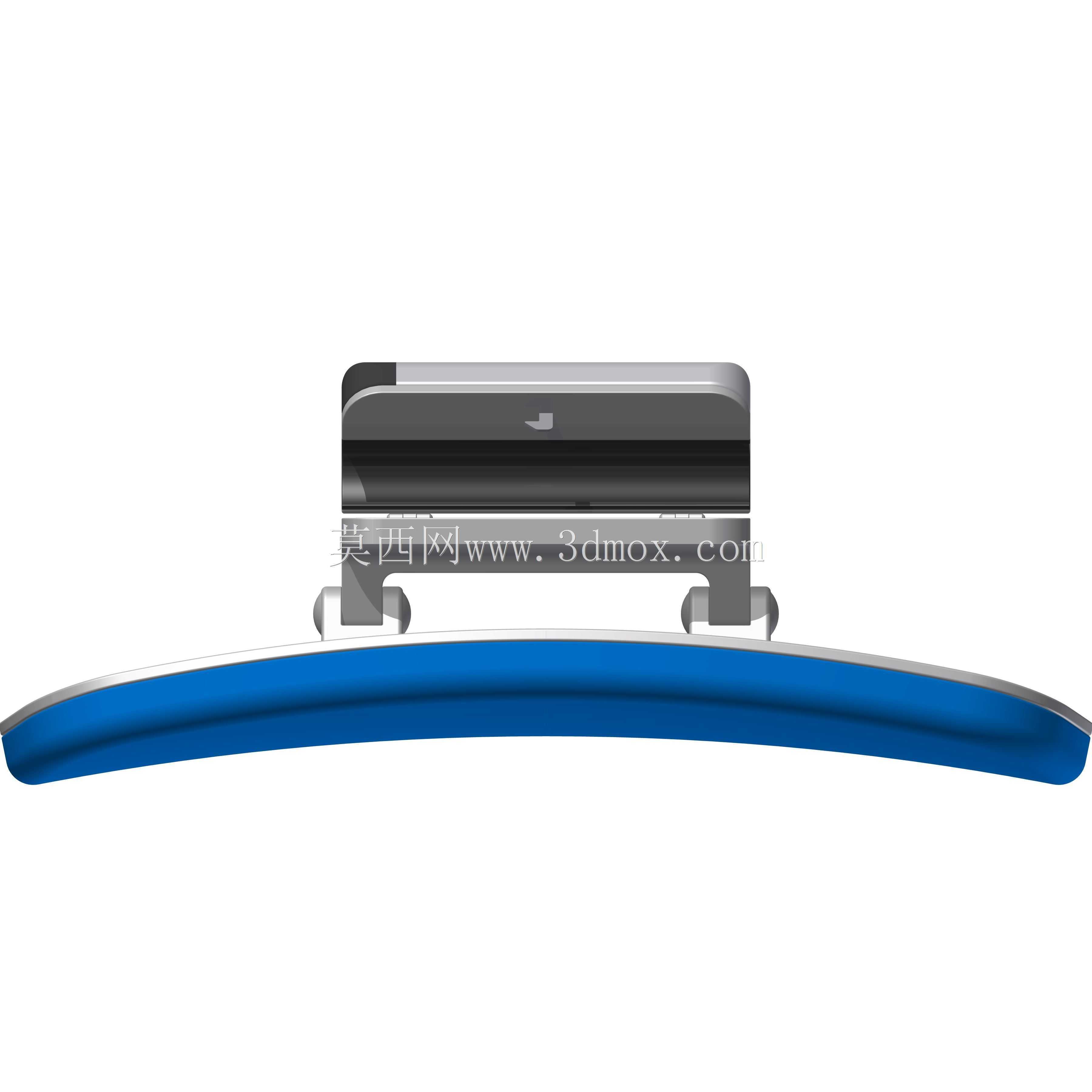

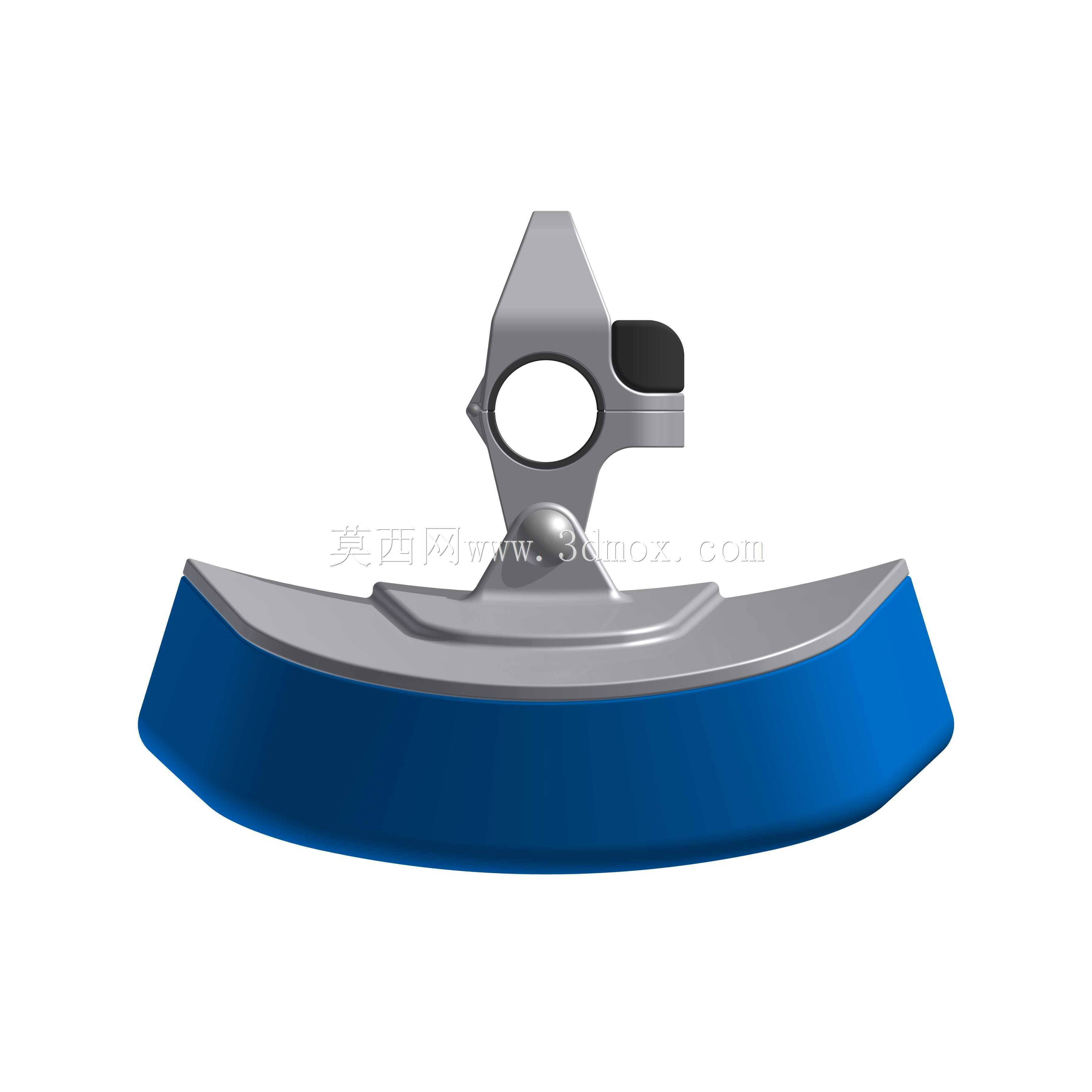

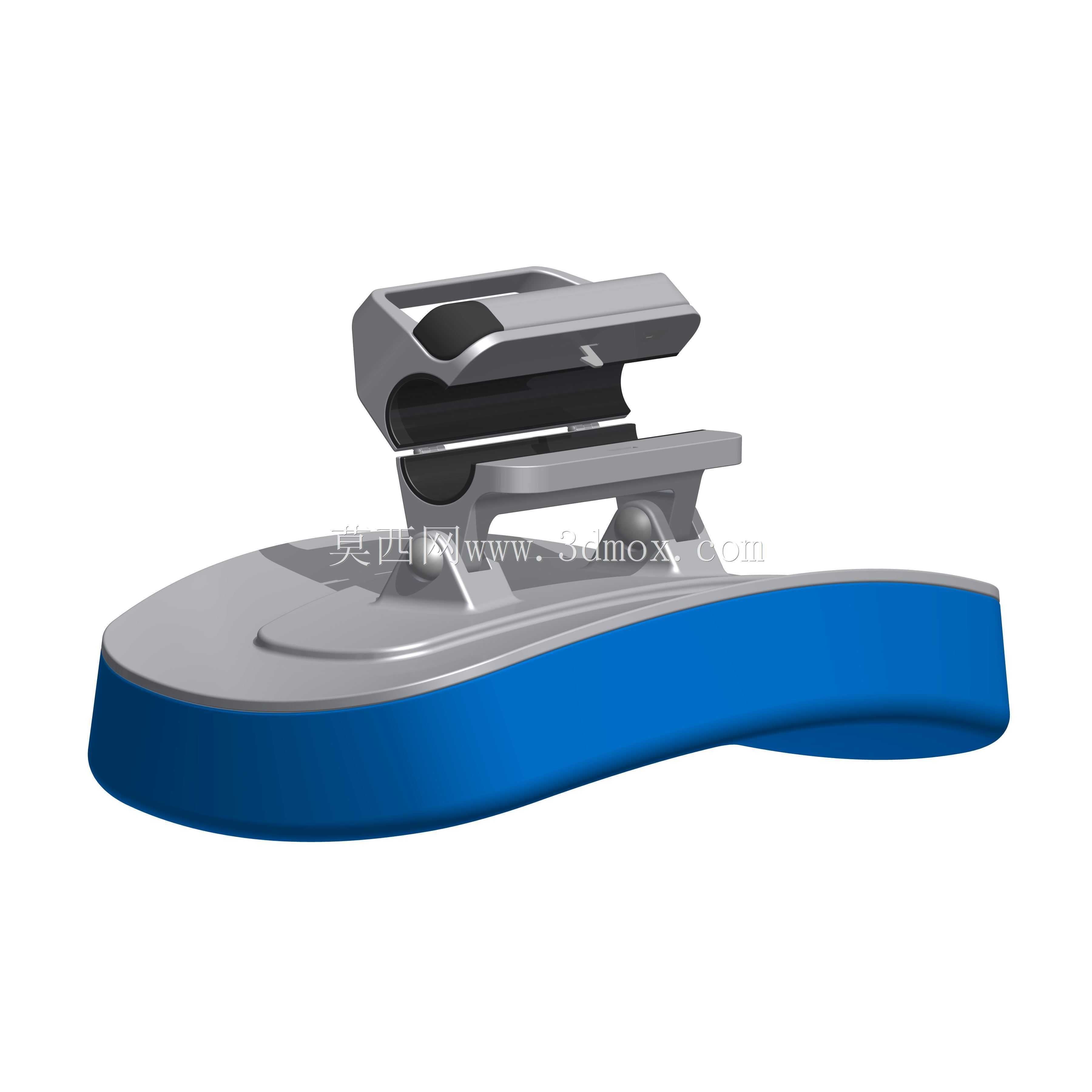

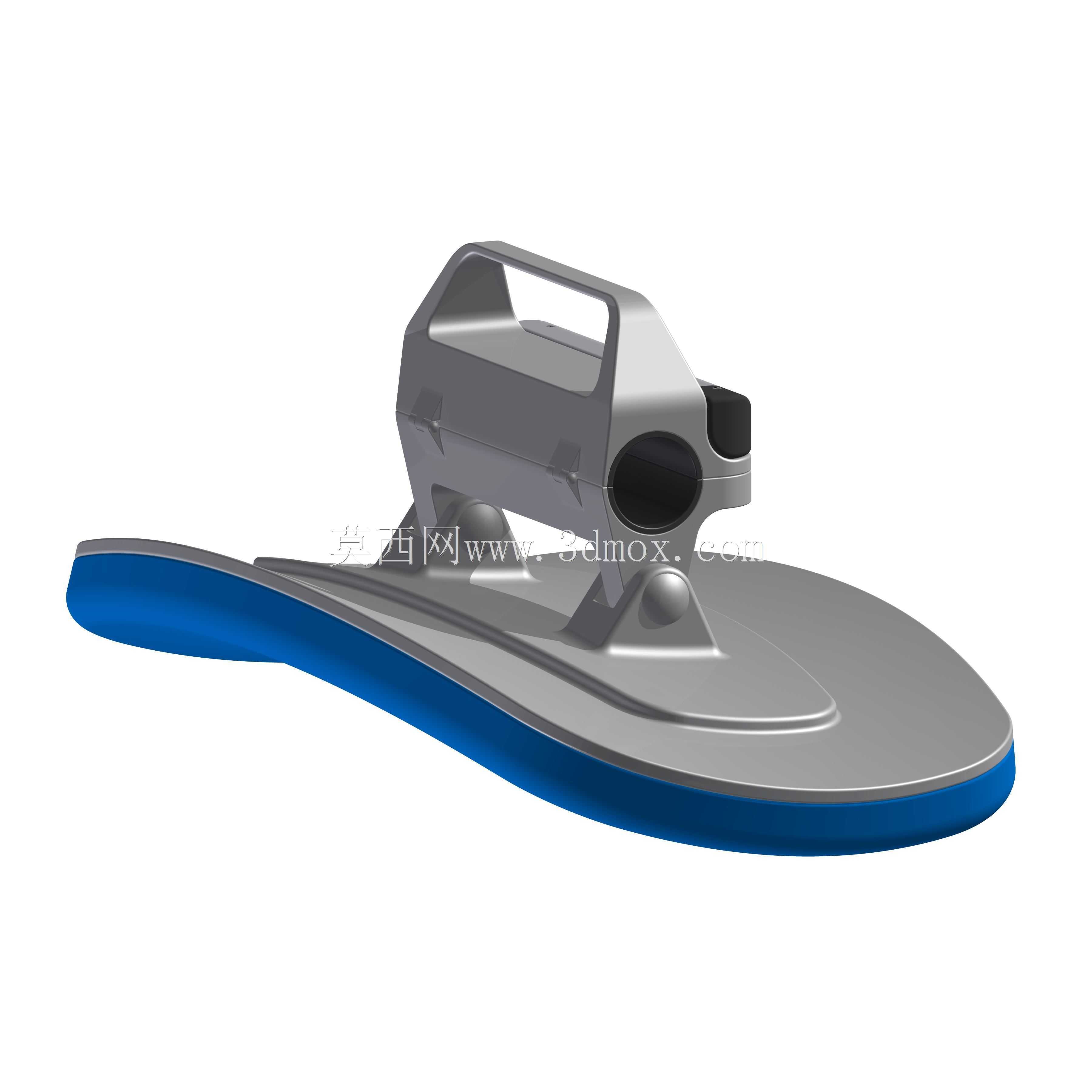

这款鞍形附着装置主要应用于商用及家用力量训练场景，作为杠铃杆的配套快装附件使用，核心作用是实现杠铃配重片的快速装卸与锁紧，替代传统旋拧式锁扣，大幅降低训练组间的配重调整耗时，同时避免训练过程中锁扣松脱导致的配重滑移风险。从结构设计逻辑来看，主体承载面采用双曲抛物面的鞍形构型，并非出于造型考量，而是该曲面形态能够在有限接触面积内均匀分散杠铃加载后的竖向载荷，经有限元验证在7500N极限载荷下无结构屈服风险，相比平面接触结构，应力集中系数降低40%以上，同时曲面形态能够适配不同直径的标准杠铃杆外壁，无需额外调整衬垫间隙即可实现贴合定位。装置整体分为上下两个功能模块，下部为鞍形承载基体，采用铝合金材质一体铣削成型，底面贴合配重片端面，底部嵌装的泡沫衬垫一方面避免金属基体直接刮擦配重片漆面，另一方面能够补偿配重片端面的平面度误差，保证锁紧后无轴向窜动；上部为锁止操作模块，集成了握持手柄与双侧解锁按钮，锁止机构通过铆钉与下部基体铰接，无复杂传动构件，零件总数控制在个位数，生产环节仅需常规铣削、冲压与铆接工序即可完成总装，后期维护时仅需拆卸铰接铆钉即可更换磨损的锁舌零件，拆装效率远高于螺纹锁紧结构。操作逻辑符合力量训练的使用习惯，安装时将鞍形基体卡在杠铃杆对应位置，按压上部模块即可自动锁止，解锁时仅需用拇指按压对应侧的黑色按钮即可抬起锁止结构，双侧按钮采用不同颜色标识，避免训练中误触解锁。整机重量约3.5kg，安装后不会对杠铃杆的平衡配重造成过大干扰，下部泡沫衬垫的厚度经过多轮迭代，既保证足够的压缩量补偿间隙，又不会因衬垫过软导致锁紧后出现晃动。从安装边界来看，该装置适配所有标准直径的奥林匹克杠铃杆，锁止后轴向占用宽度不超过60mm，不会占用过多配重片安装空间，鞍形基体的底面弧度经过优化，能够贴合绝大多数商用配重片的端面倒角，不会出现局部点接触导致的压痕。
