带减震结构的轮臂支撑轮组优化设计

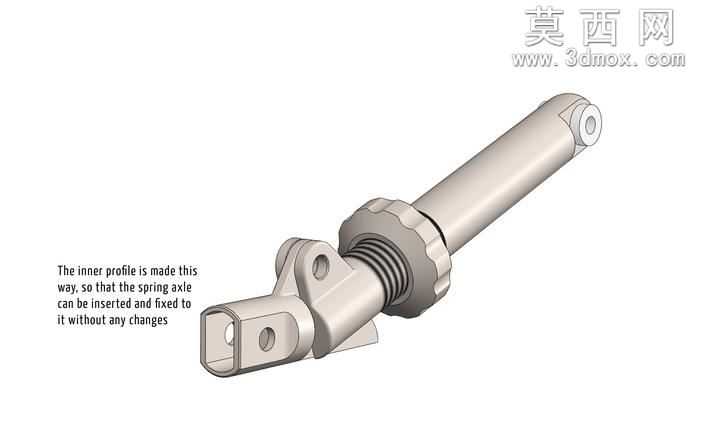

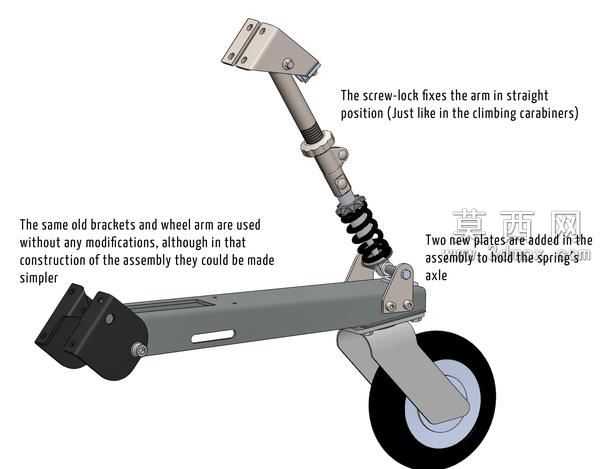

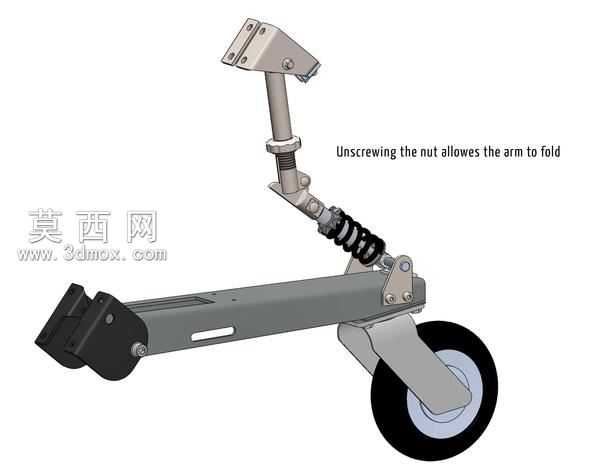

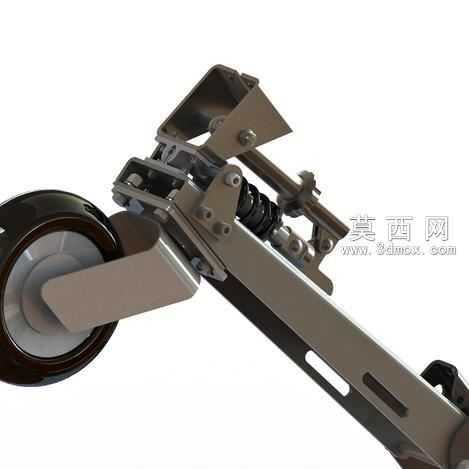

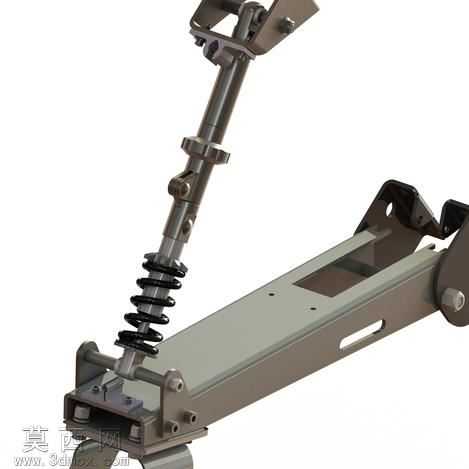

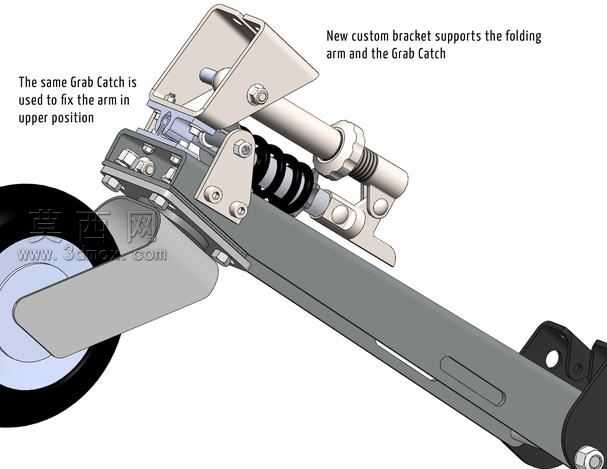

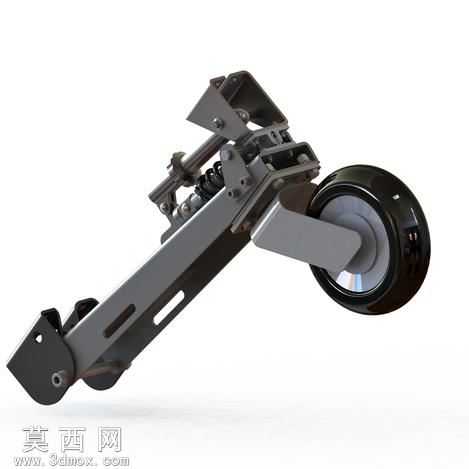

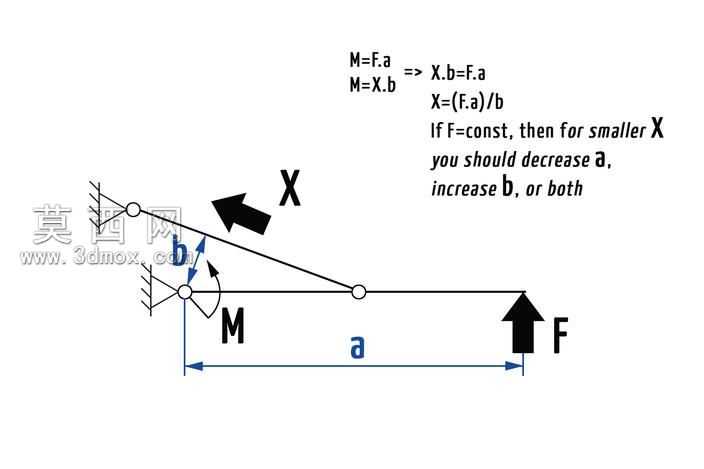

该作品为带减震功能的轮臂支撑轮组优化结构，采用三维建模软件完成全参数化设计，建模过程中对原有轮组结构进行了针对性迭代优化，在保留原有支架与轮臂主体结构无需修改的基础上，新增两块装配板用于固定弹簧轴，实现减震功能的集成。模型渲染阶段采用金属哑光材质模拟轮臂的铸铝质感，弹簧部分采用发黑弹簧钢材质表现，轮体采用橡胶与金属轮毂的分层材质，螺丝锁止部位做了金属高光处理，清晰展现结构细节。结构设计上，采用螺丝锁止结构可将轮臂固定在伸直位置，原理与登山主锁的锁止逻辑一致，保证轮组在特定工况下的刚性支撑；减震弹簧采用螺旋压簧结构，搭配导向轴保证弹簧压缩过程的同轴度，避免侧向偏移。设计思路围绕降低悬架对轮架的影响展开，通过调整相关距离参数优化弹簧作用力的传递，在不修改原有连接点位置的前提下，通过调整安装距离提升减震效果，经参数核算优化后可有效降低传递到轮臂的力矩，适配不同负载下的减震需求。建模过程中对装配关系做了完整约束，所有零件可实现拆解装配，弹簧压缩行程做了运动仿真验证，保证轮组摆动过程中无结构干涉，原有支架与轮臂的安装孔位完全匹配，可直接替换原有无减震版本的轮组，降低改造成本；同时对部分冗余结构做了简化设计预留，后续可进一步精简零件数量，优化装配工艺。
