法兰连接明杆楔式单闸板闸阀结构设计

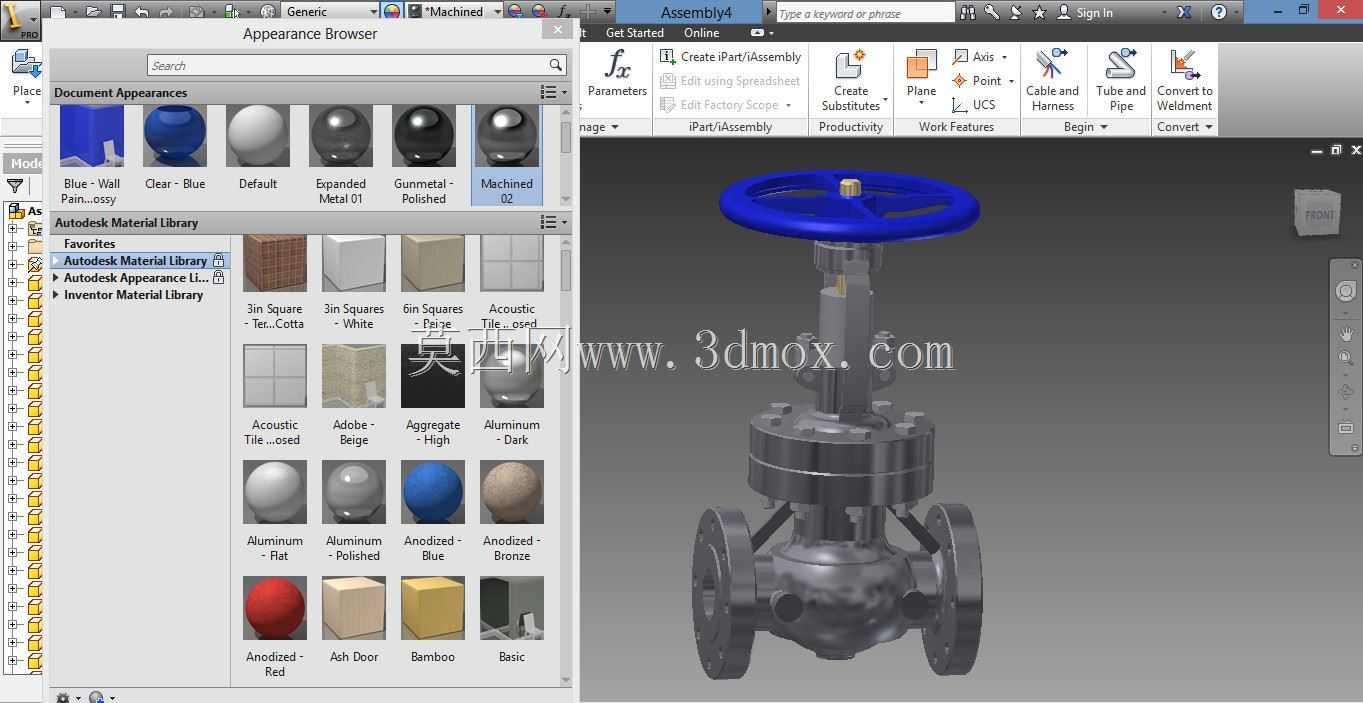

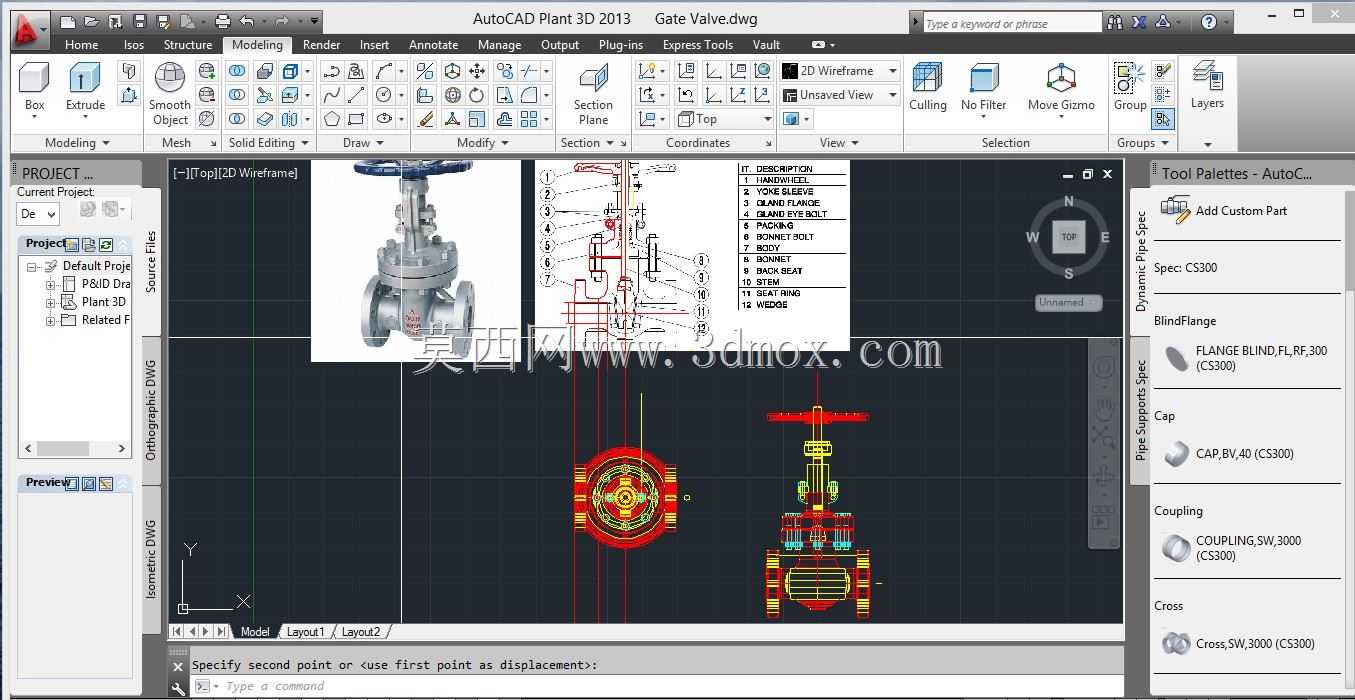

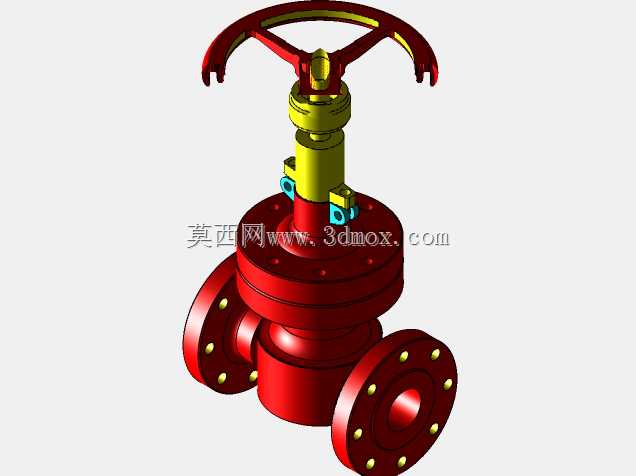

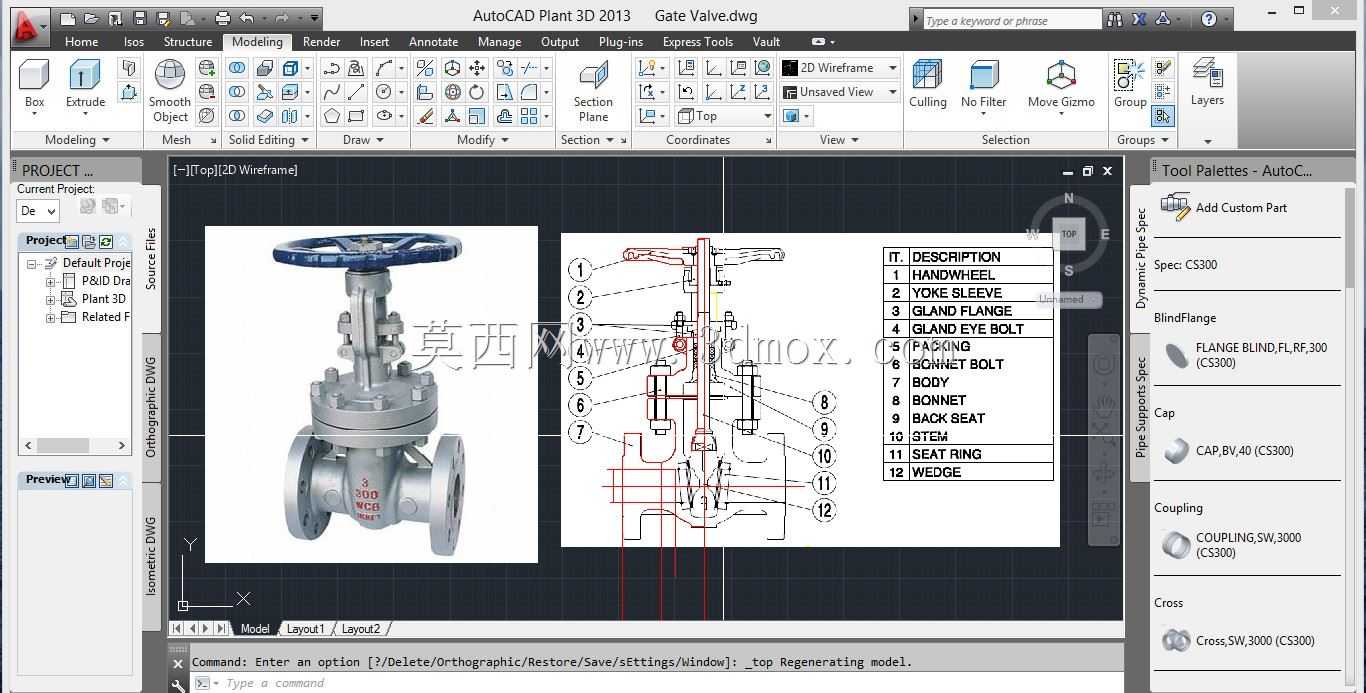

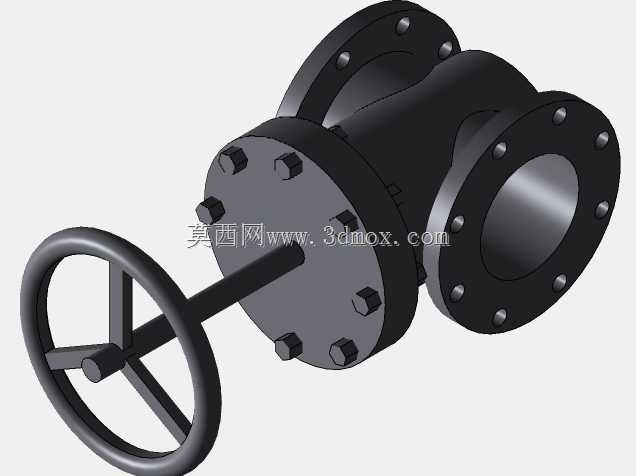

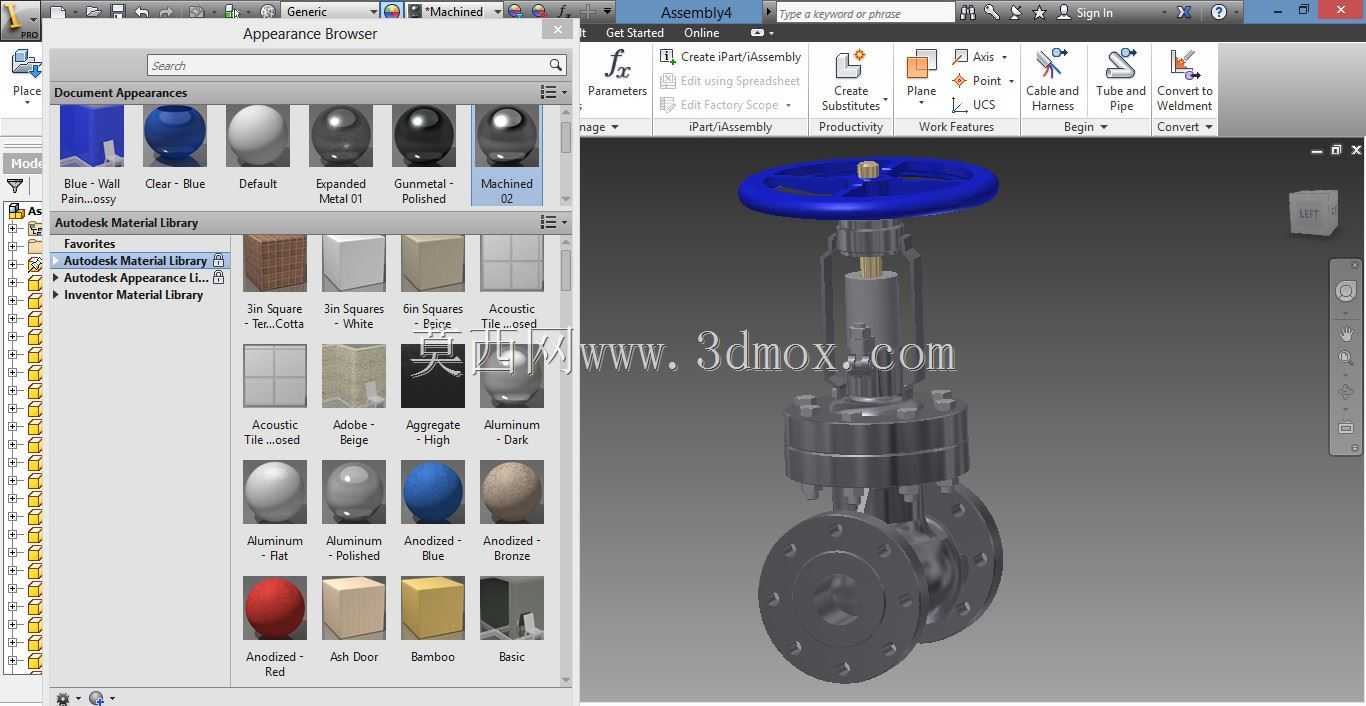

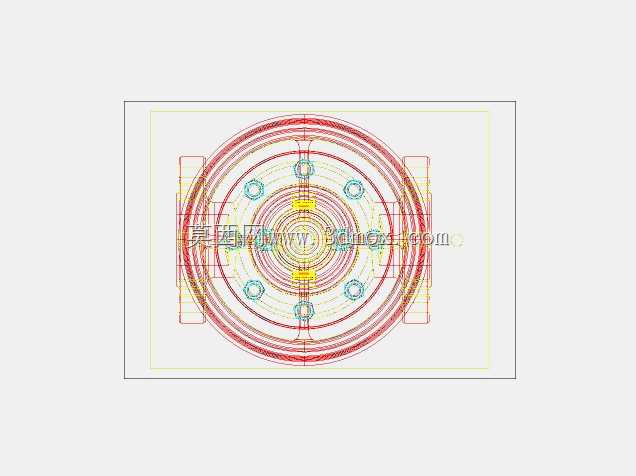

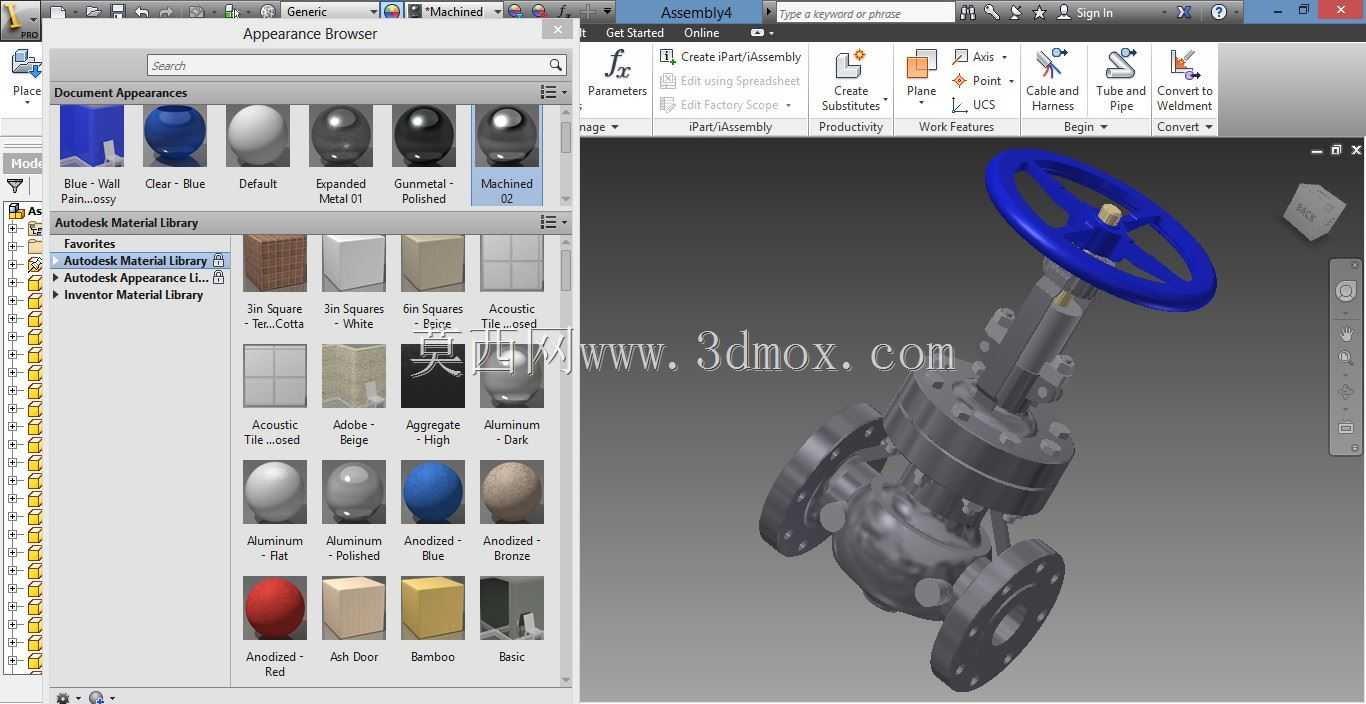

这款闸阀的三维结构完整还原了工业管路截断类阀门的核心构造，建模过程中优先考虑了现场安装的适配性，阀体两侧的法兰连接端严格遵循通用管路法兰的对接尺寸标准，螺栓孔的分布圆直径、孔位数量、密封面凸台高度都匹配常用中低压工业管路的安装要求，能直接适配同压力等级的输水、输油、蒸汽类管路对接，不需要额外做转接结构设计。从实际使用场景来看，这类闸阀通常安装在管路的主干线截断位置，不做节流调节使用，全开状态下介质流道完全贯通，流阻几乎和等径直管一致，不会产生额外的介质压损，适合长期保持全开或全关状态的工况，比如厂区循环水总管、油品输送干线、暖通蒸汽主管道这类需要可靠截断、不频繁操作的位置。结构设计上采用明杆结构，阀杆的升降行程可以直观反馈阀门的开关状态，现场巡检人员不需要额外加装开度指示装置，就能直接通过阀杆露出手轮的高度判断阀门当前位置，避免误操作；楔式单闸板的密封面设计带有一定的楔角，关闭时依靠阀杆的下压力将闸板紧压在阀体密封座上，能实现可靠的硬密封，适配带微小颗粒杂质的介质工况，不容易出现密封面卡涩失效的问题。建模时对各部件的装配边界做了完整的干涉检查，手轮旋转带动阀杆升降的行程范围内，闸板的上下运动不会和阀体内部的流道、密封座产生剐蹭，阀杆和阀盖之间的填料函位置预留了足够的填料安装空间，能满足现场更换密封填料的操作空间要求，不需要拆解整个阀门就能完成密封维护。阀体的中腔部分做了均匀的壁厚过渡，没有出现壁厚突变的结构，能避免铸造过程中产生缩孔、应力集中的缺陷，底部的端盖结构也预留了排污接口的安装位置，方便管路检修时排空阀腔内的残留介质。整个模型的各零件都做了独立的结构拆分，从手轮、阀杆螺母、填料压盖、阀杆、闸板、阀体到两侧法兰的连接螺栓都有完整的结构细节，能直接用于阀门的结构教学、装配模拟，也能作为管路系统整体建模时的标准阀门部件调用，安装时只需要匹配对应管路的公称通径、压力等级参数，就能直接装配到整体管路模型中，不需要再对阀门结构做额外的修改调整。
