便携式木质红酒杯架CNC切割设计方案

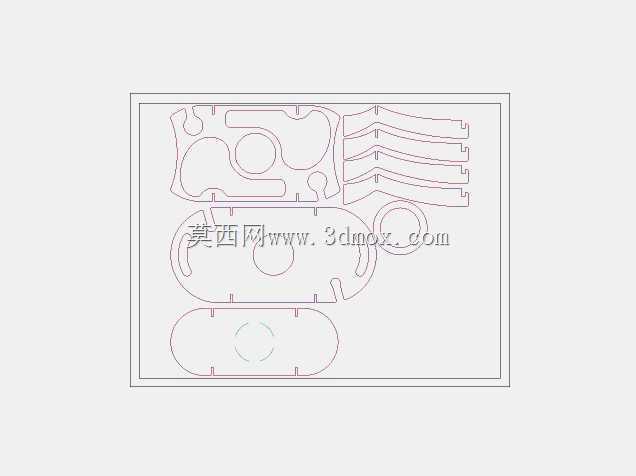

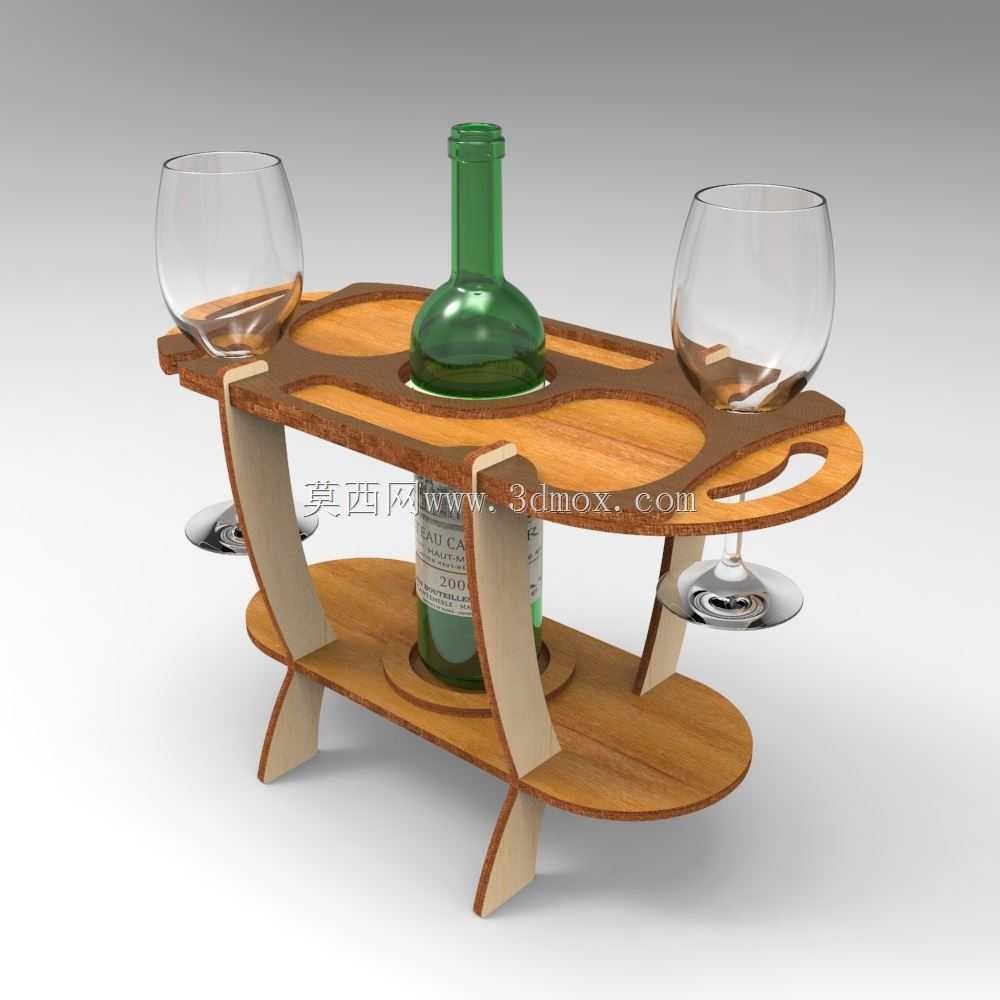

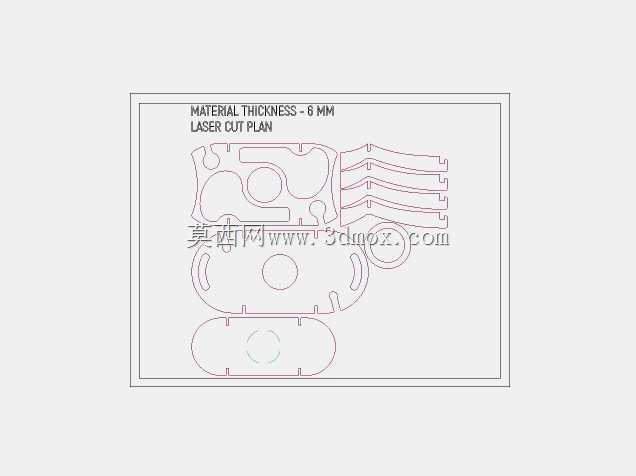

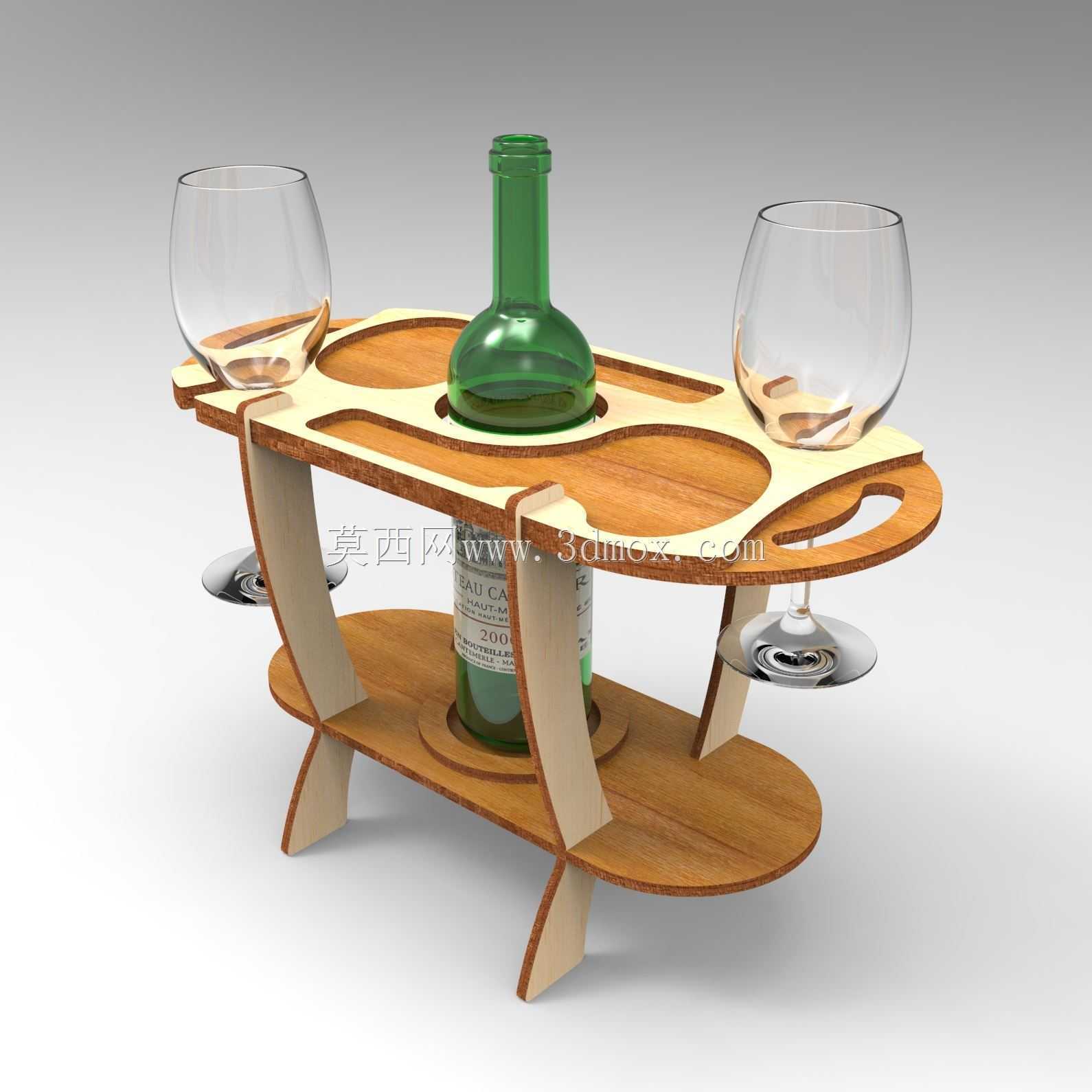

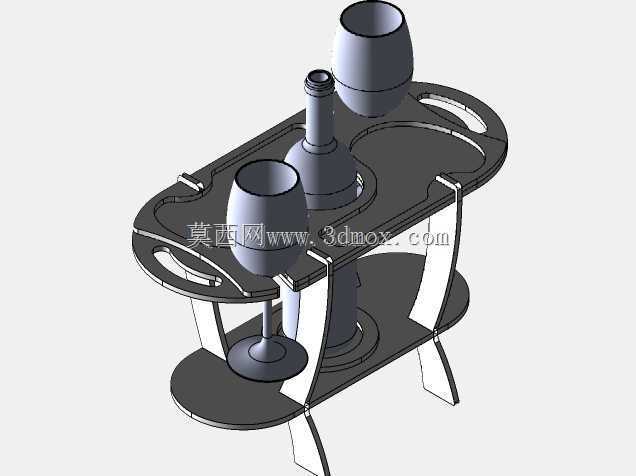

这款便携酒架主要面向家庭聚餐、户外露营、小型酒会等场景使用，可同时容纳单瓶葡萄酒与两个高脚杯，解决酒水与杯具摆放零散、易倾倒的问题。整体采用6mm厚度的胶合板作为加工原料，所有零件通过榫卯插接配合粘接固定，无需额外金属连接件，组装后结构稳定，可平稳放置在餐桌、露营折叠桌等平整台面。设计阶段优先考虑激光切割加工的工艺特性，所有零件轮廓均为连续闭合路径，无过小锐角与窄缝结构，避免切割过程中出现板材烧蚀、零件断裂的问题，切割完成后仅需去除边缘毛刺即可进行组装，无需二次铣削加工。整体采用双层椭圆台面布局，上层台面开设1个酒瓶定位孔与2个高脚杯悬挂槽，酒瓶定位孔直径适配常规750ml葡萄酒瓶身下部尺寸，可限制瓶身水平方向位移，高脚杯悬挂槽采用开口式设计，杯脚可直接卡入槽内，杯座卡在台面下方，取放无需额外操作；下层台面设置圆形酒瓶托位，与上层定位孔同轴布置，可承托酒瓶底部，避免瓶身长期悬空导致的板材变形。支撑结构采用三块弧形立板均匀分布，立板上下端分别与上下层台面插接，形成三角稳定支撑，立板边缘做圆弧过渡处理，既避免使用过程中划伤手部，也能降低切割时的应力集中问题。整体外轮廓尺寸控制在400mm长度范围内，宽度不超过200mm，组装后总高度约220mm，占用台面空间小，闲置时可拆解为平板状态存放，减少仓储与运输空间占用。设计过程中对所有插接位置做了0.1mm的配合公差预留，适配胶合板切割后的厚度误差，保证组装时松紧度适宜，粘接后接缝紧密无明显缝隙。台面边缘做内凹式手持位设计，方便整体挪动转移，表面无需额外涂装，保留原木纹理即可适配多数家居与户外场景的装饰风格。
