板件拉伸成型冲压模具结构设计

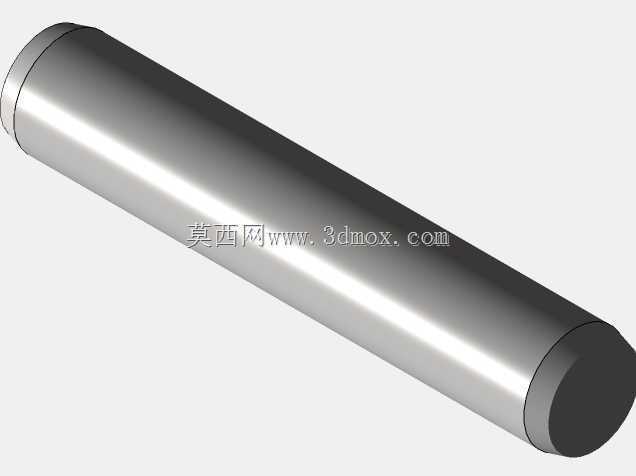

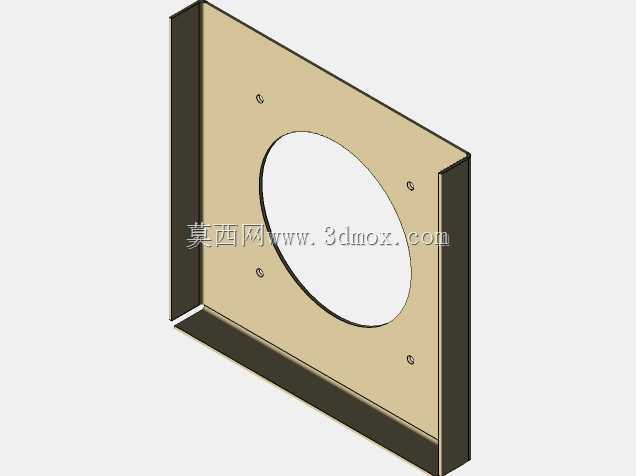

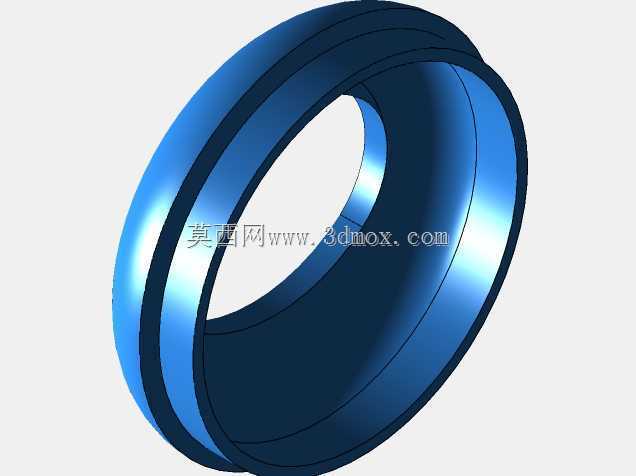

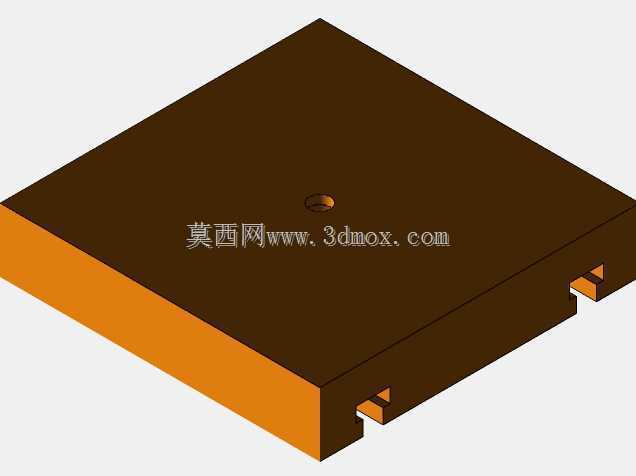

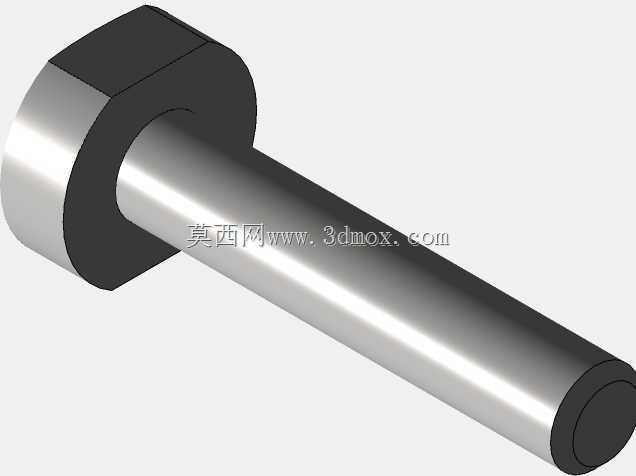

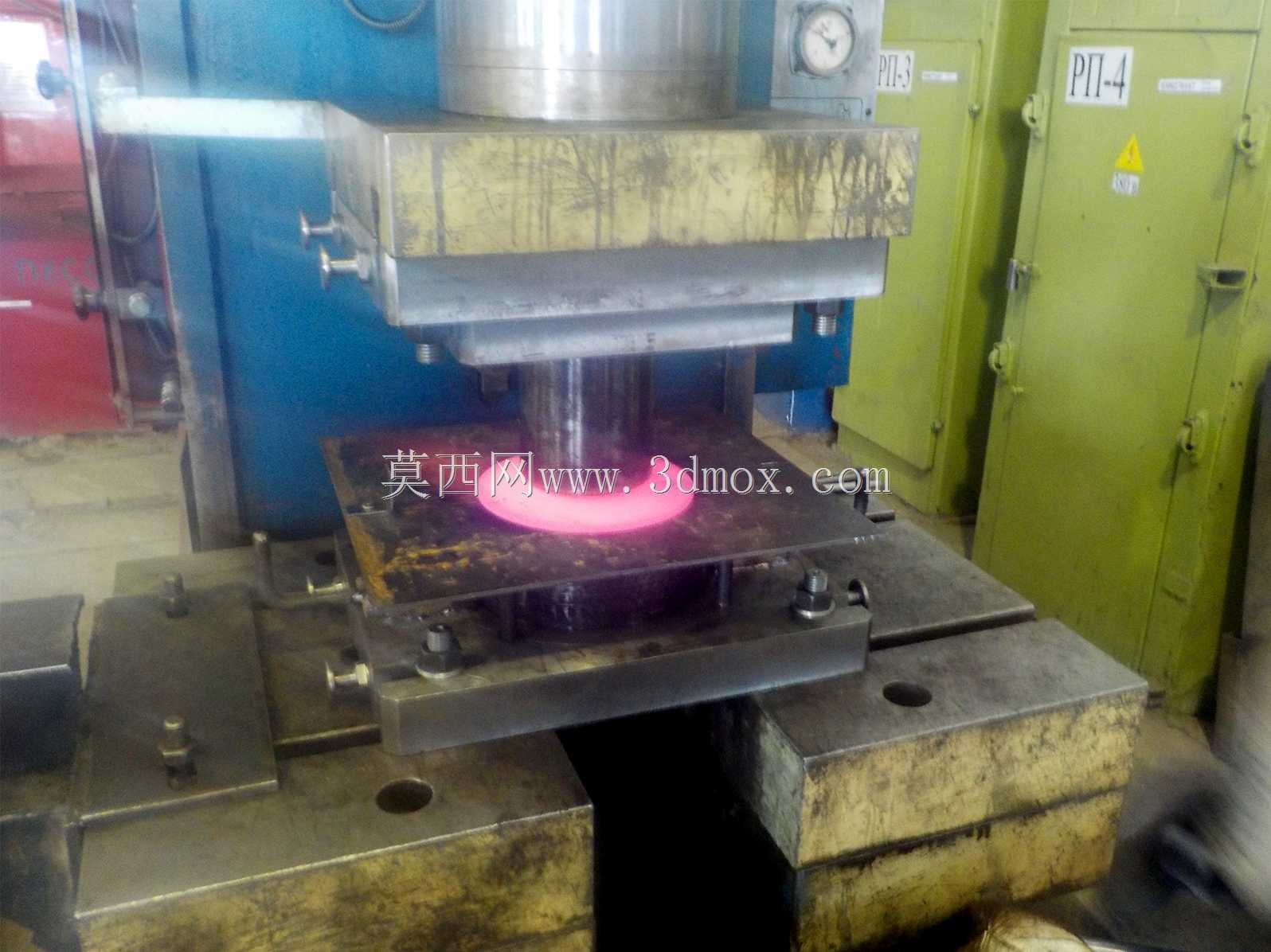

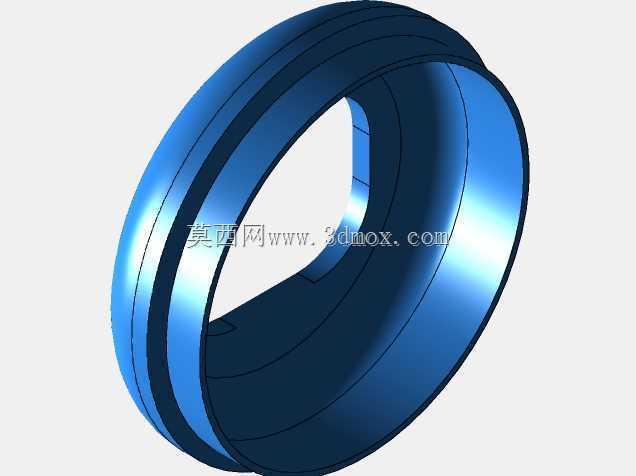

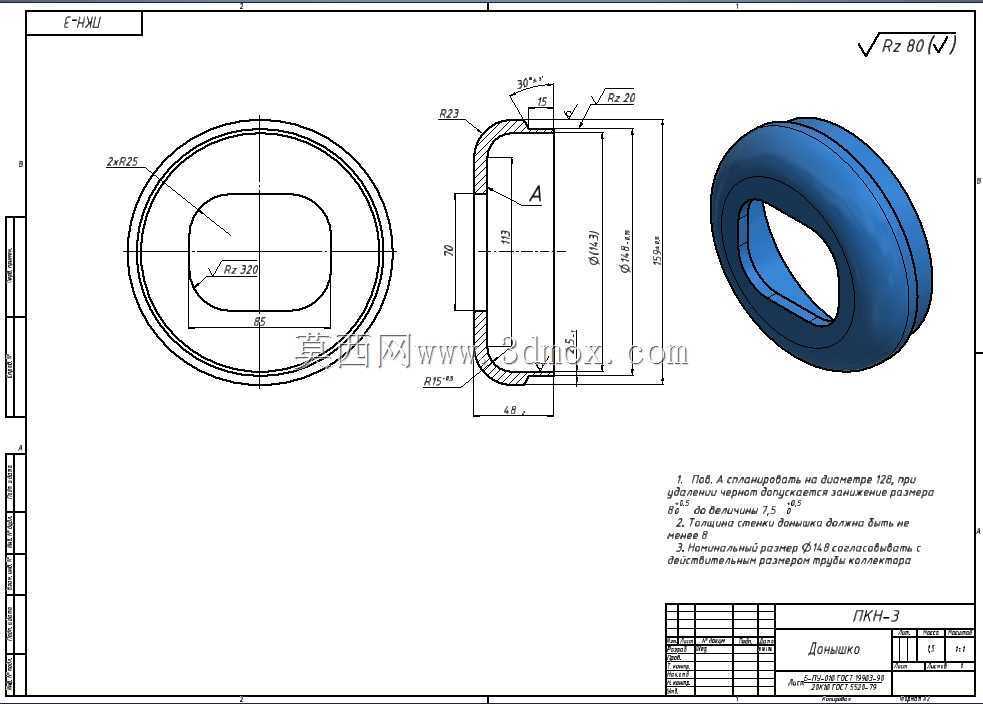

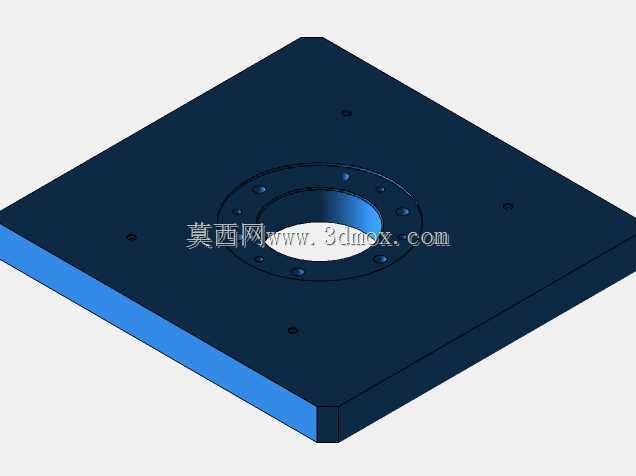

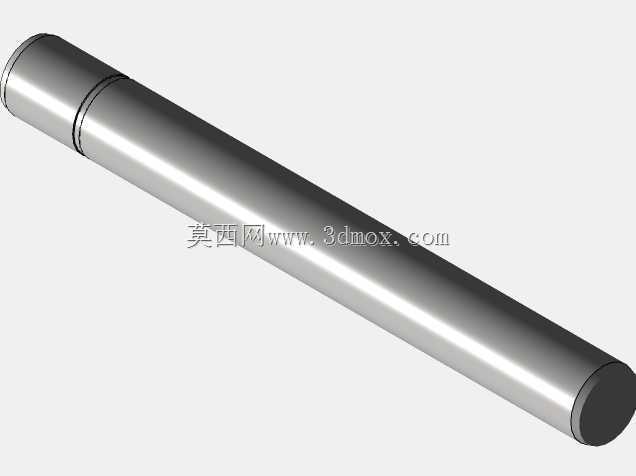

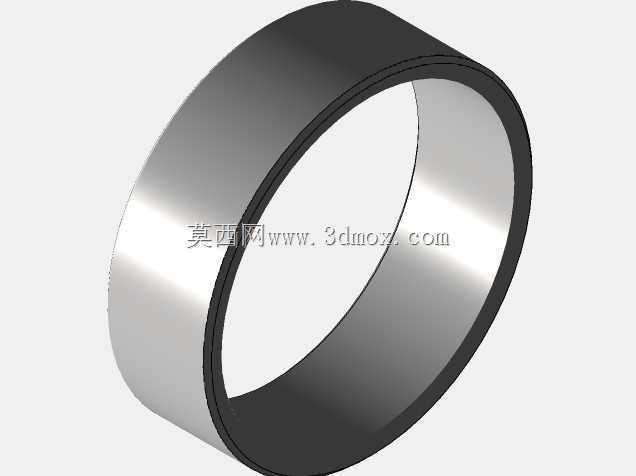

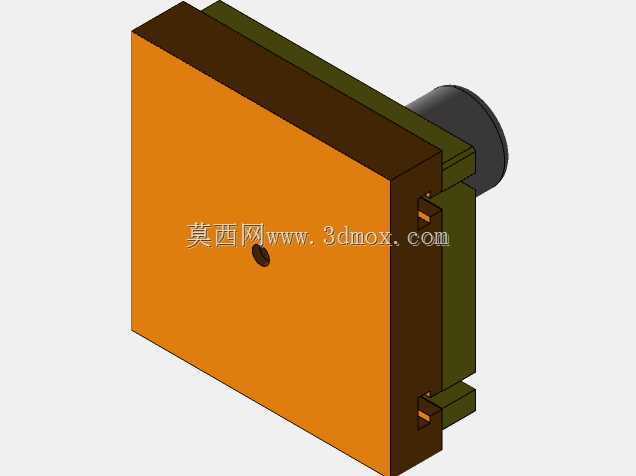

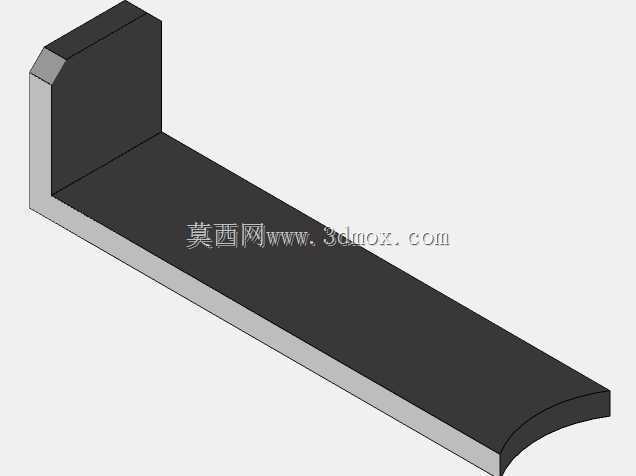

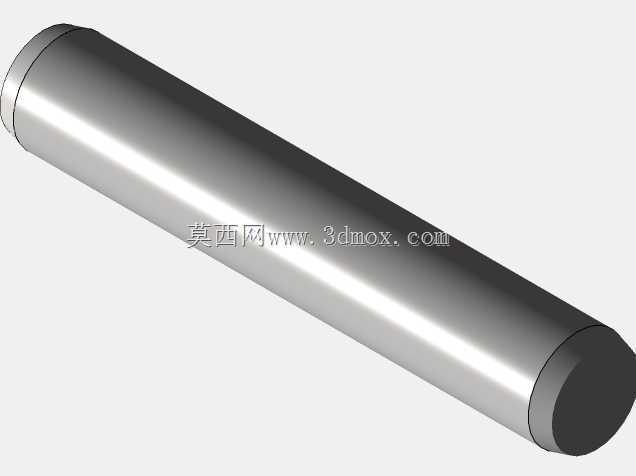

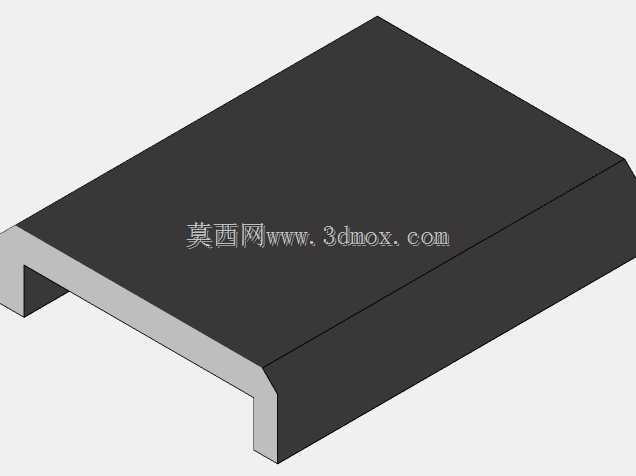

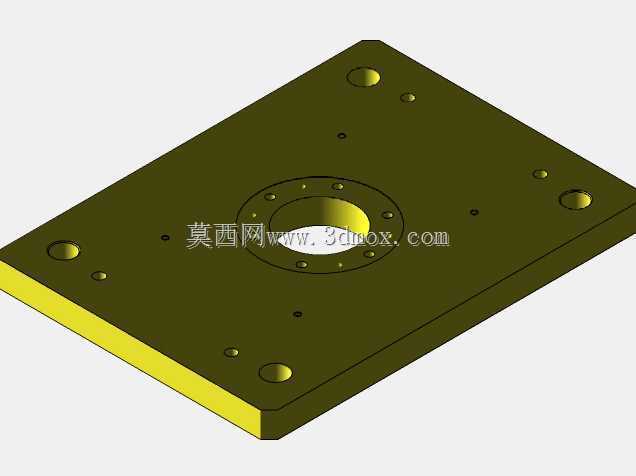

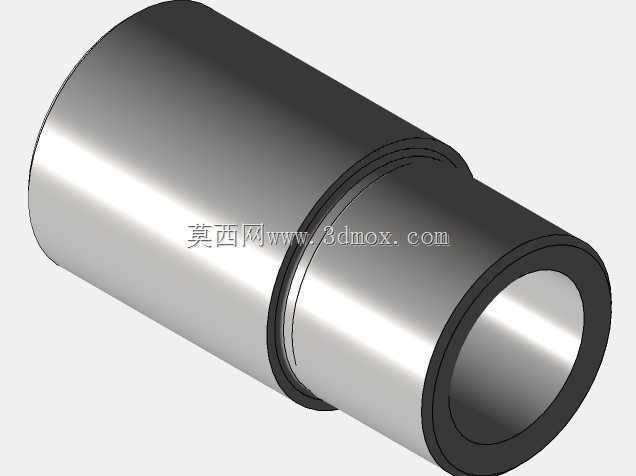

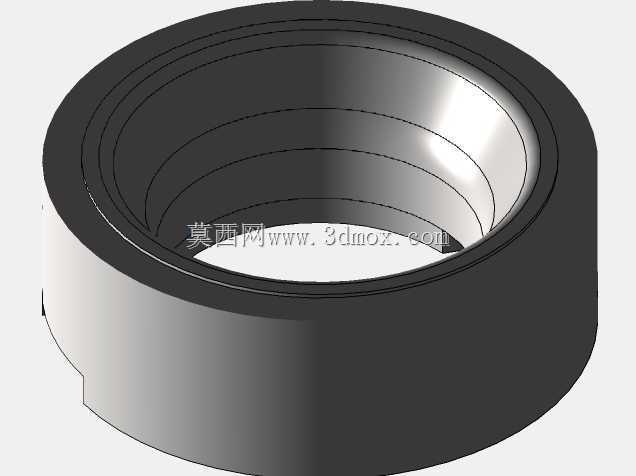

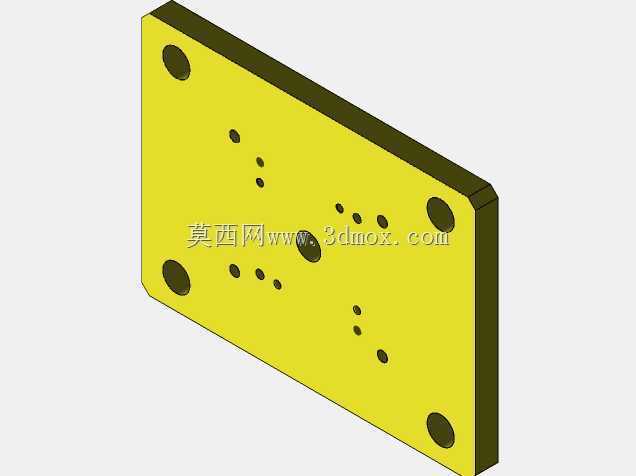

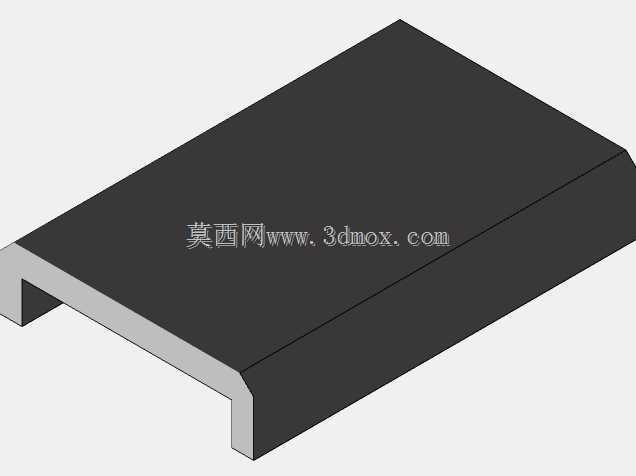

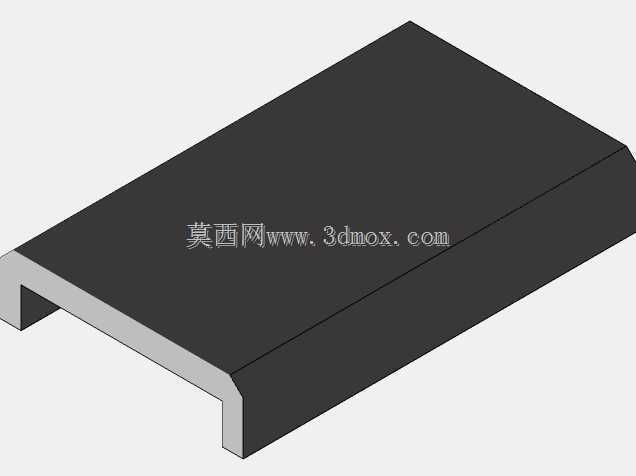

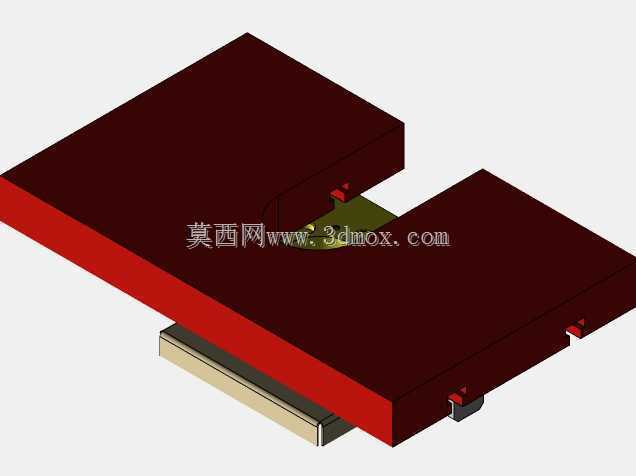

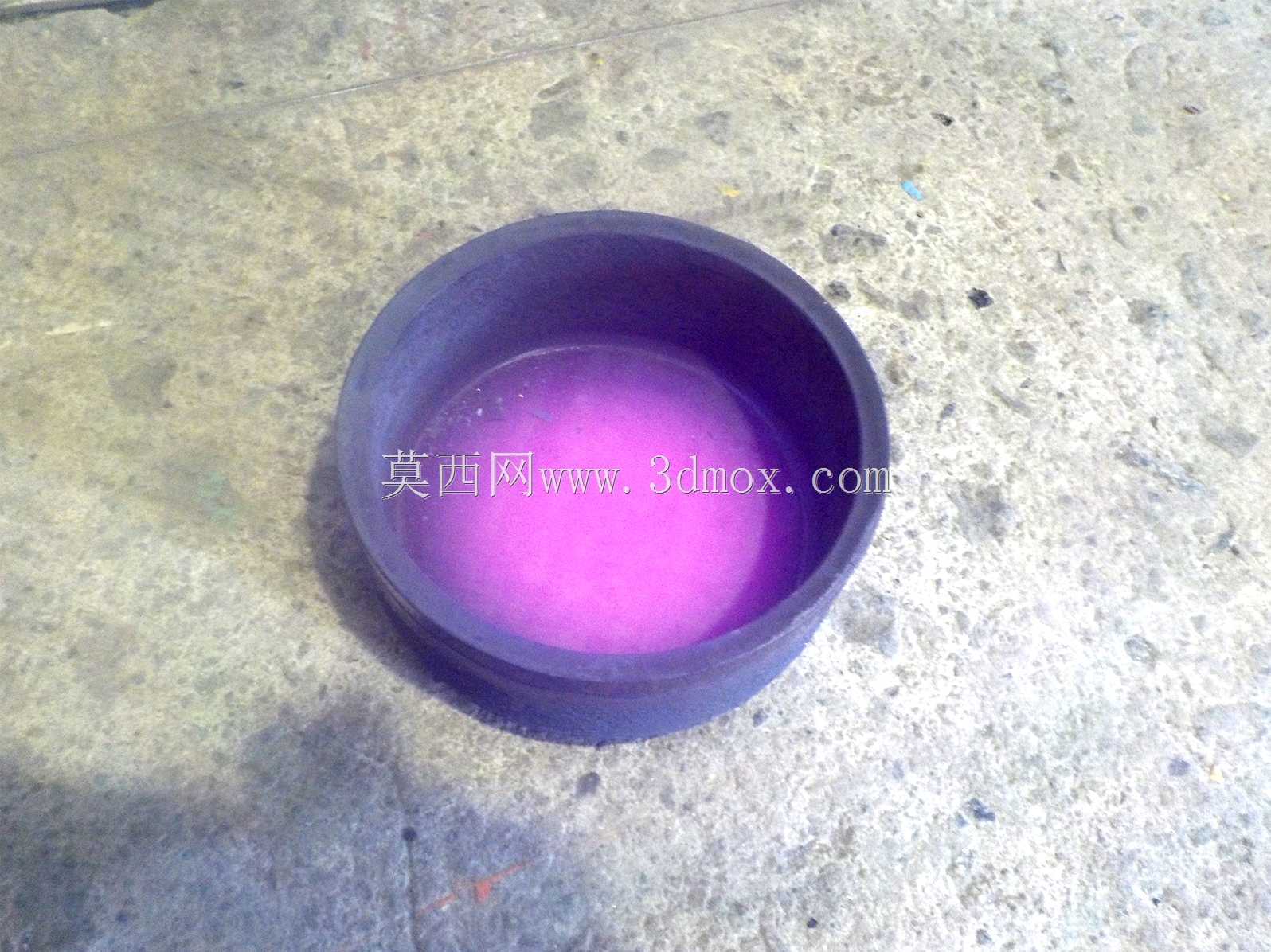

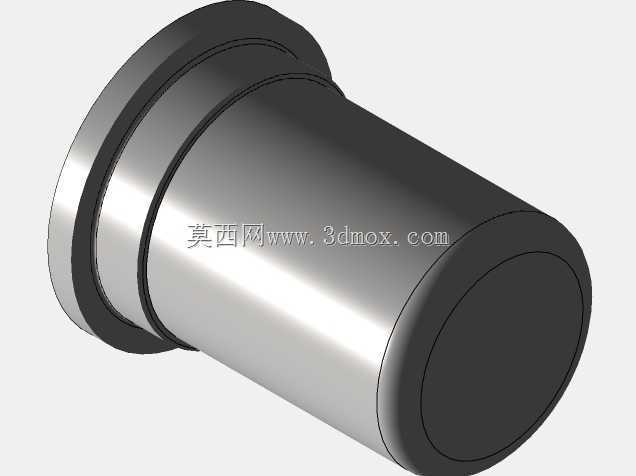

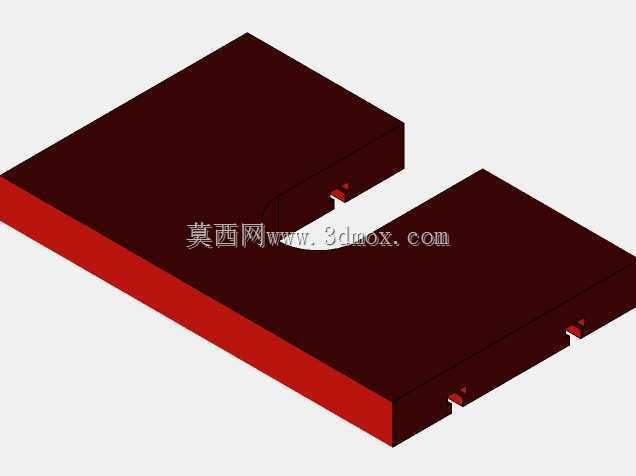

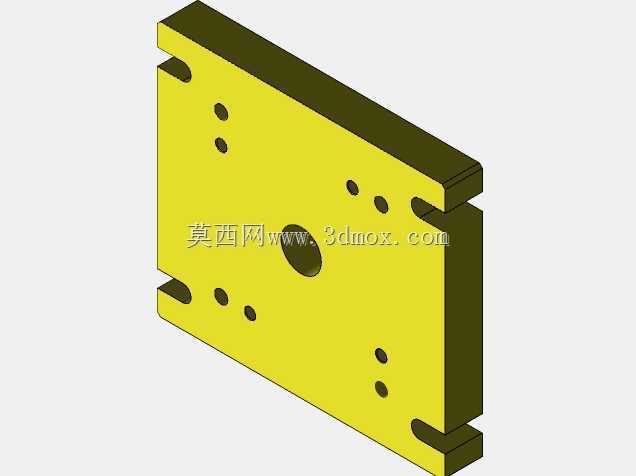

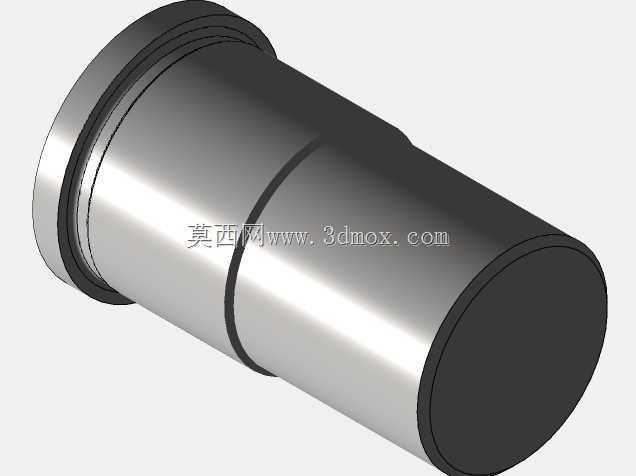

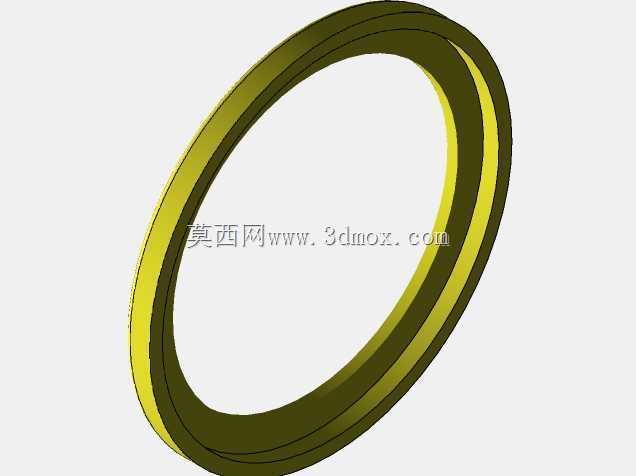

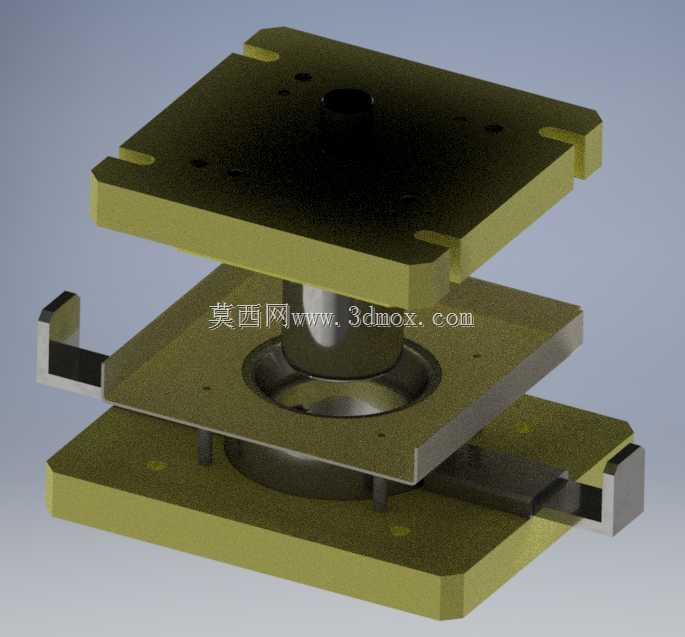

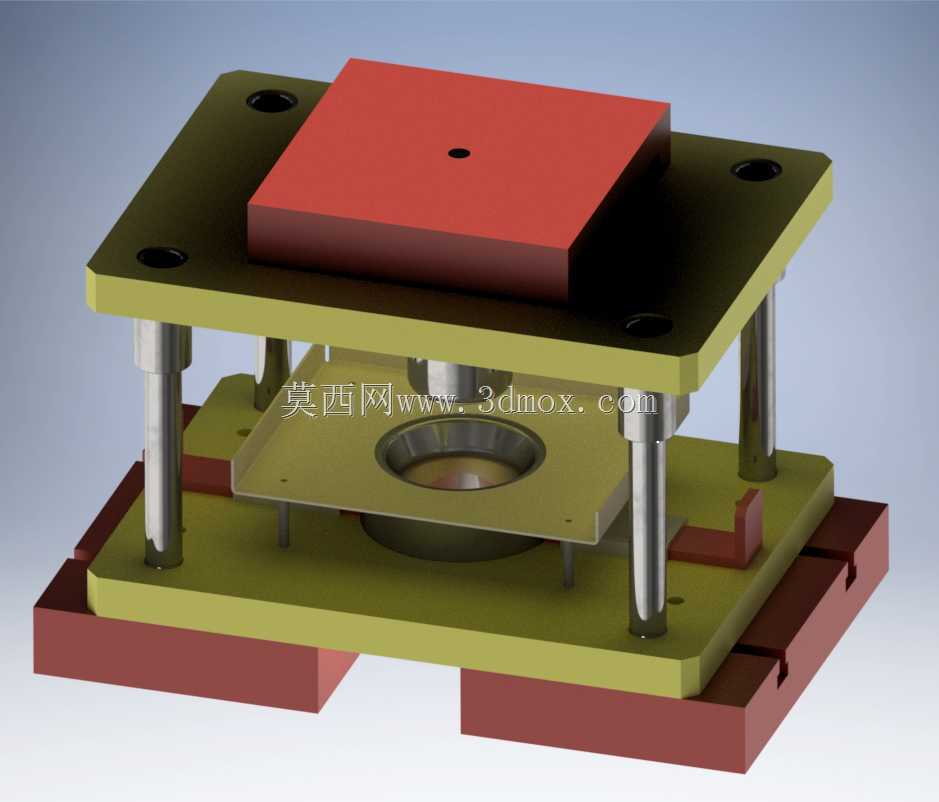

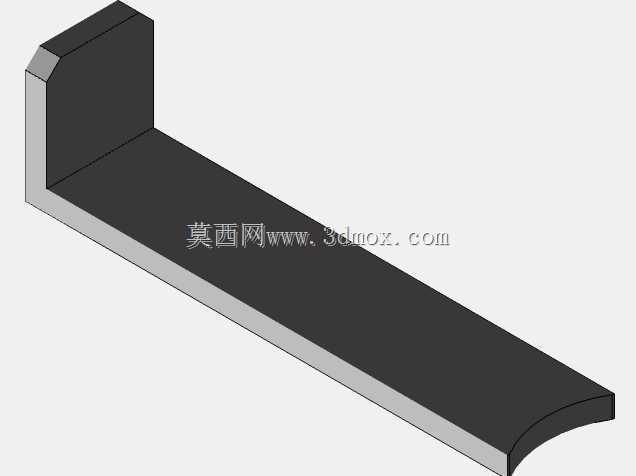

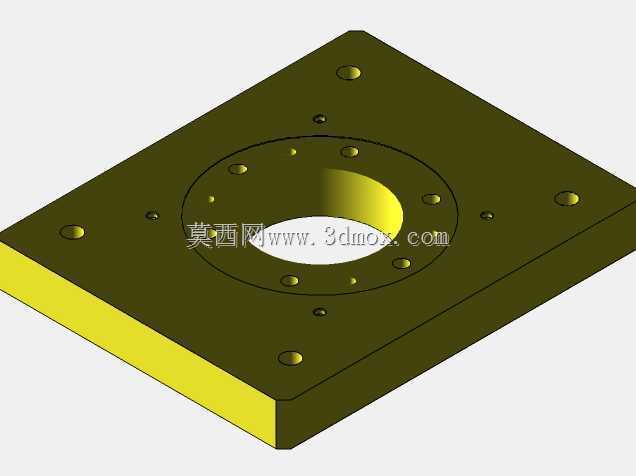

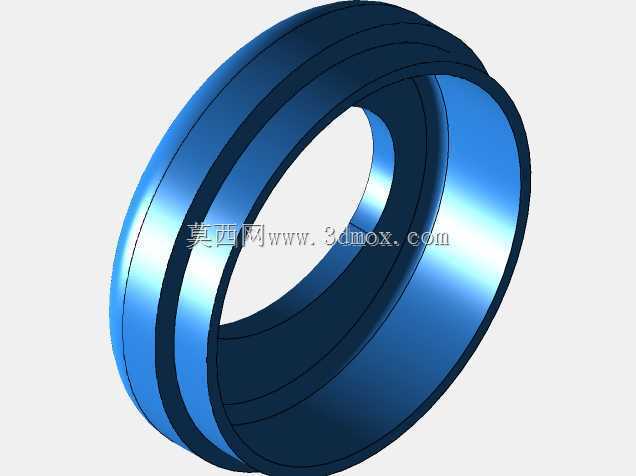

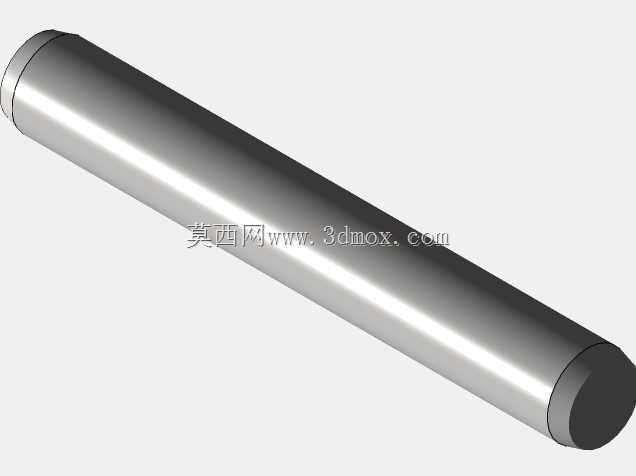

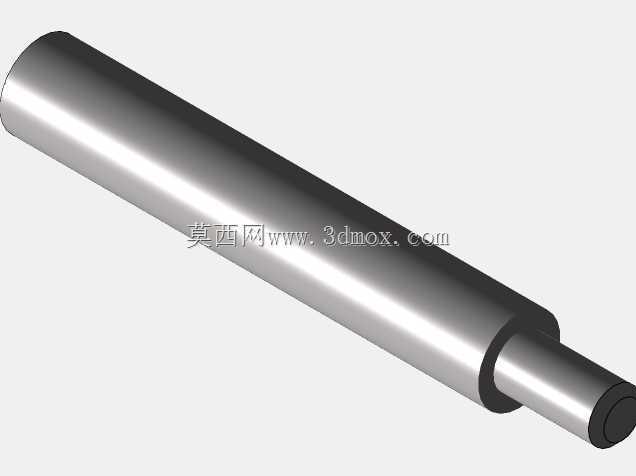

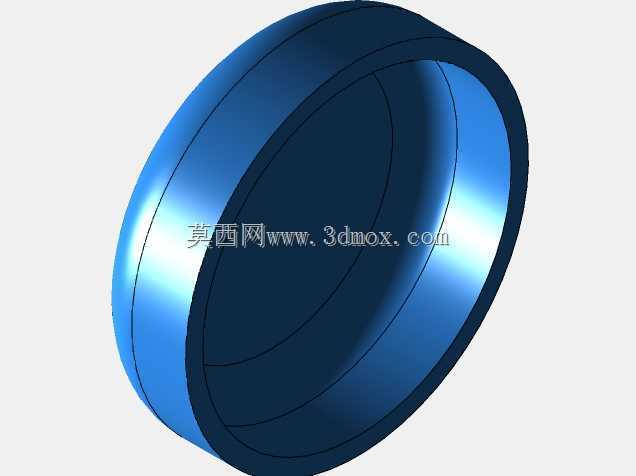

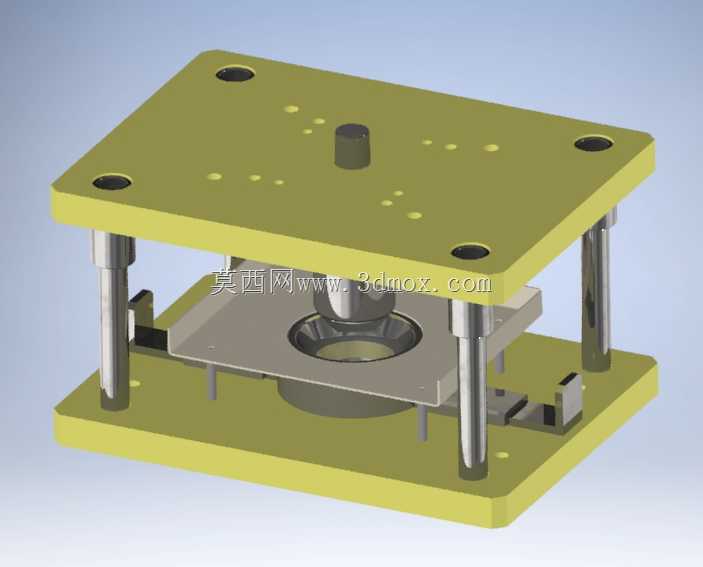

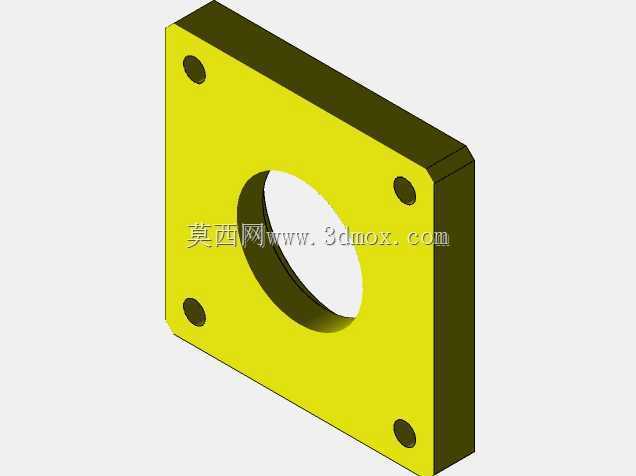

这套模具主要应用于五金冲压加工场景，针对带拉深特征的薄金属板件做批量成型作业，适配常规开式单点压力机的安装接口，可直接装夹在设备工作台与滑块端面完成生产。整套结构采用后侧导柱模架做导向基准，四根镀铬导柱与铜套配合实现上下模的精准对位，合模过程中导柱先进入导套完成导向，避免上下模错位啃伤刃口，合模导向间隙控制在0.02mm以内，保证成型件的尺寸一致性。上模部分通过模柄与压力机滑块连接，凸模安装座做了沉孔定位设计，成型凸模采用硬质合金镶块结构，磨损后可单独拆卸更换，无需整套报废上模组件，降低生产维护成本。下模部分设置了压边圈结构，通过内置的弹性元件提供压边力，拉深过程中始终压紧板料边缘，避免板料流动过快出现起皱缺陷，压边力可通过调整弹性元件的预压量适配不同厚度的板材加工需求，通常适配0.5-2mm厚度的冷轧钢板、铝板拉深作业。模具的卸料结构集成在压边圈组件上，成型完成后上模回程时，压边圈在弹性力作用下将包在凸模上的工件顶出，下模的凹模型腔边缘做了R3的圆角过渡，减少板料拉深过程中的流动阻力，降低工件拉裂的风险。安装边界上，上下模座的安装孔位按照常规160吨压力机的T型槽间距设计，模座周圈预留了压板装夹的避让空间，无需额外加工转接板即可完成装夹。上下模合模后的闭合高度为280mm，最大开模行程120mm，满足常规拉深件的取件空间需求，作业时操作人员可直接从模具前方的开口位置取放工件，无需额外增设机械手避让结构，适配人工上下料的中小批量生产场景，也可加装自动送料机构适配连续化量产需求。模具的成型工位做了对中标记，安装时可快速对齐上下模中心，减少调模时间，下模座底部设置了定位销孔，可快速在工作台上完成定位重复装夹。整套结构没有冗余的复杂组件，所有易损件都采用标准化快换设计，日常维护仅需定期检查导柱润滑情况、凸凹模刃口磨损量即可，适配五金加工厂的日常冲压生产需求，可加工的典型工件包括电机端盖、五金壳体、容器封盖等带拉深特征的板类零件，成型后的工件尺寸精度可达IT10级，满足常规五金件的装配公差要求。
