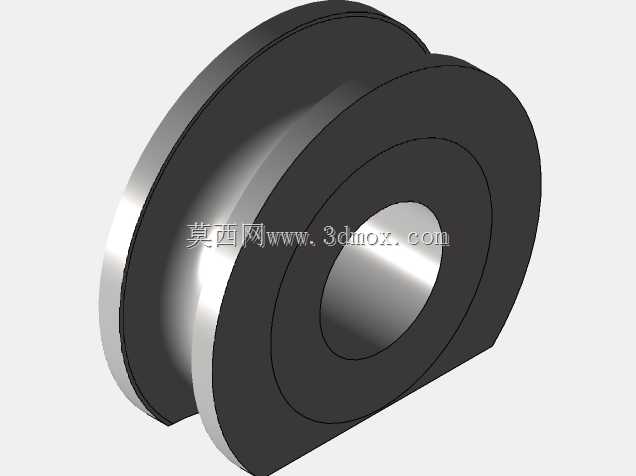

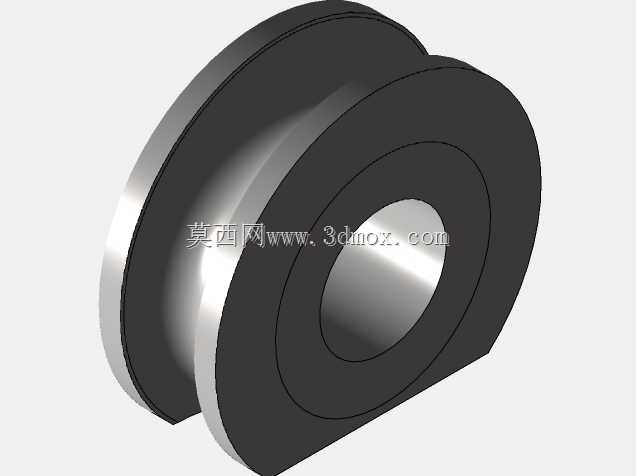

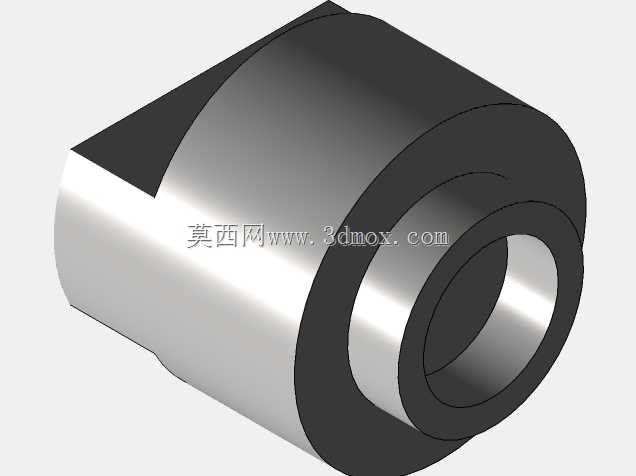

切角圆柱结构工业零部件三维设计

在常规机械结构的配套设计中，这类带单侧切角的圆柱类构件常被用作设备的定位基座、限位挡块或是传动系统的配重支撑块，在自动化输送线的侧边限位、工装夹具的定位支撑、小型设备的脚垫承重结构中都能见到这类结构的实际应用。从结构设计逻辑来看，主体采用圆柱形态是为了匹配圆形安装孔位的装配需求，圆柱面能够在安装时自适应孔位的微小公差，降低装配时的对位难度，同时圆柱结构的受力均匀性更好，在承受垂直方向的压向载荷时，应力能够沿着圆周方向均匀分散，不会出现棱角位置的应力集中问题。单侧的切角设计并非随意的造型处理，而是为了满足装配空间的避让需求，在很多紧凑安装场景中，相邻构件的安装间隙有限，完整圆柱的圆弧面会与相邻零件产生干涉，通过平面切角的处理，能够在不改变主体安装直径、不降低整体承重能力的前提下，让出足够的装配避让空间，同时切角形成的平面还可以作为定位基准面，在装配时配合平键或是紧定螺钉实现周向的防转固定，避免构件在长期受载后出现圆周方向的转动偏移。从尺寸边界来看，这类构件的外径通常根据配套安装孔的公称尺寸设计，公差带一般选取过渡配合的区间，既保证安装时不会出现过大的装配间隙，也不会因为过盈量太大导致压装困难，切角的平面到圆柱中心的距离需要根据相邻构件的实际轮廓计算确定，既要保证足够的避让距离，也要避免切角深度过大导致构件的有效承重截面被过度削弱，影响整体的结构强度。在实际建模过程中，这类结构的建模逻辑并不复杂，先通过拉伸特征生成完整的圆柱基体，再根据避让需求确定切角平面的位置，通过拉伸切除的方式加工出切角平面，之后对所有的棱边做微小的倒角处理，避免锐边在装配时划伤操作人员，同时也能减少热处理过程中棱角位置的淬火开裂风险。这类构件的材质通常根据实际使用场景选择，承重较大的场景会选用45号钢做调质处理，有耐腐蚀需求的场景会选用304不锈钢加工，对重量有要求的场景也会选用铝合金材质做阳极氧化处理，不同材质的选型会直接影响构件的实际承载能力和使用寿命，在设计选型时需要结合实际的载荷工况、使用环境综合确定。在装配环节，这类构件通常采用压装的方式嵌入安装基座的孔位中，切角平面朝向需要避让的相邻构件方向，部分需要经常拆卸的场景也会在切角平面上加工螺纹孔，通过紧定螺钉从侧面顶紧实现固定，方便后期的维护更换。
