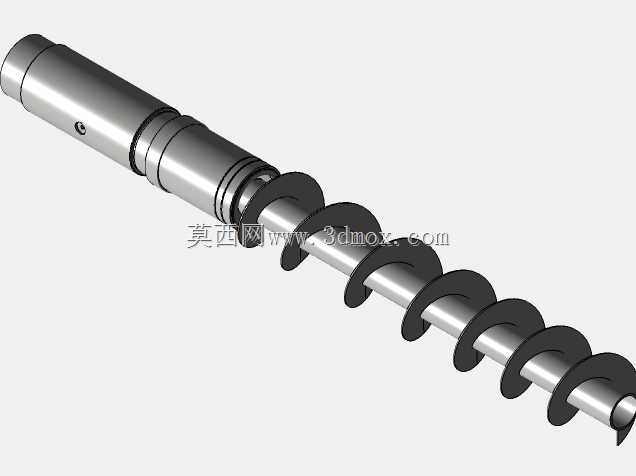

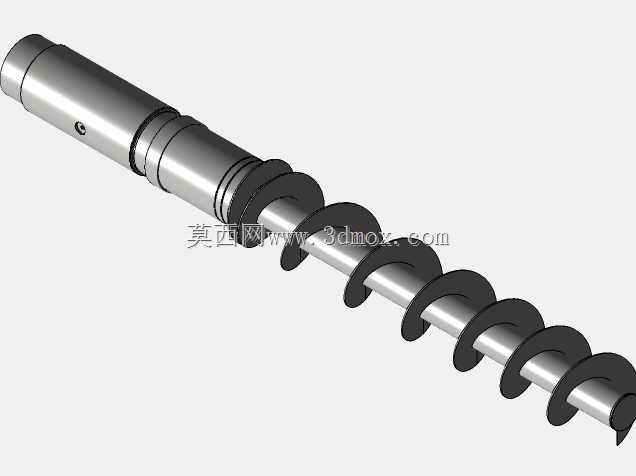

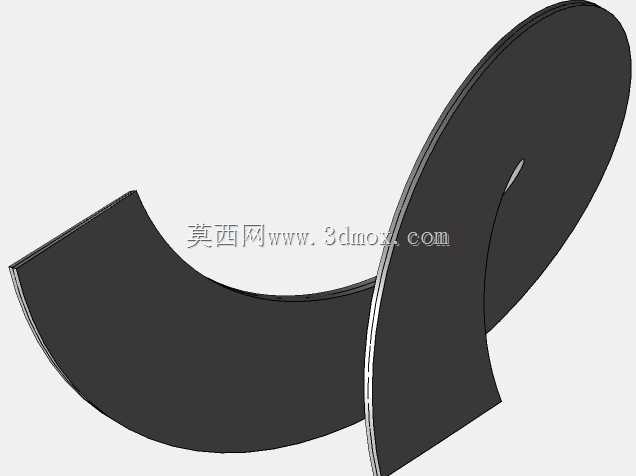

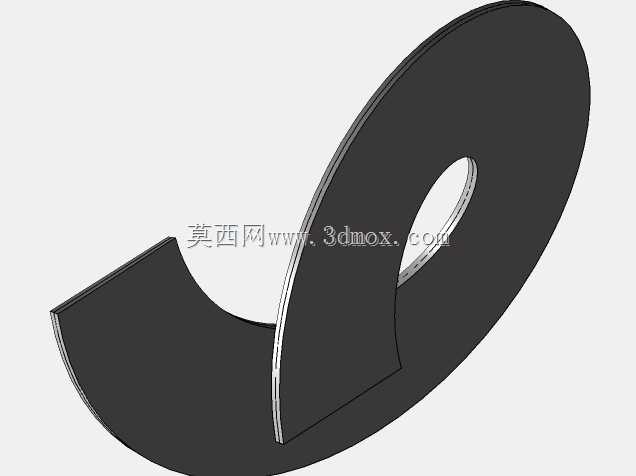

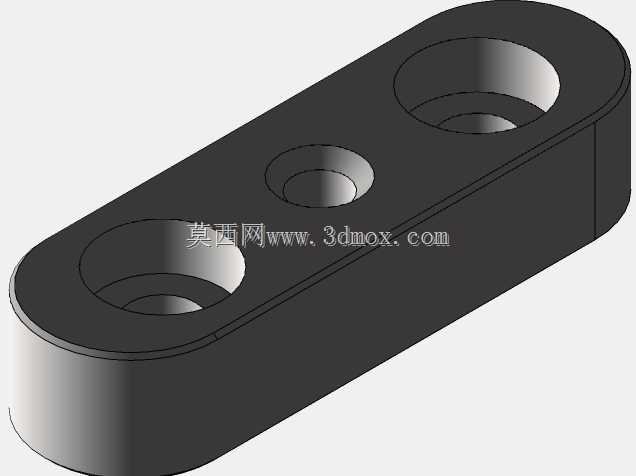

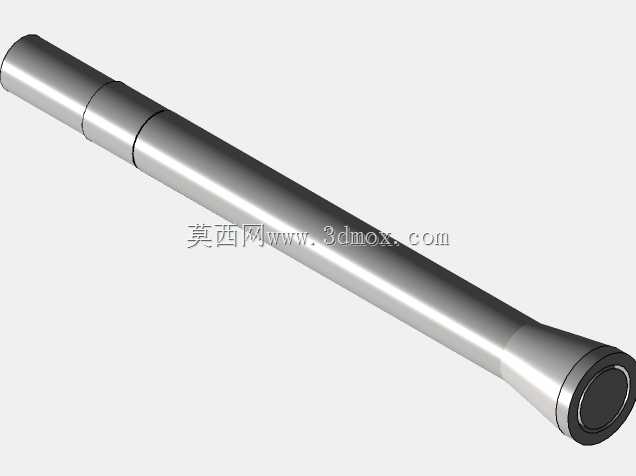

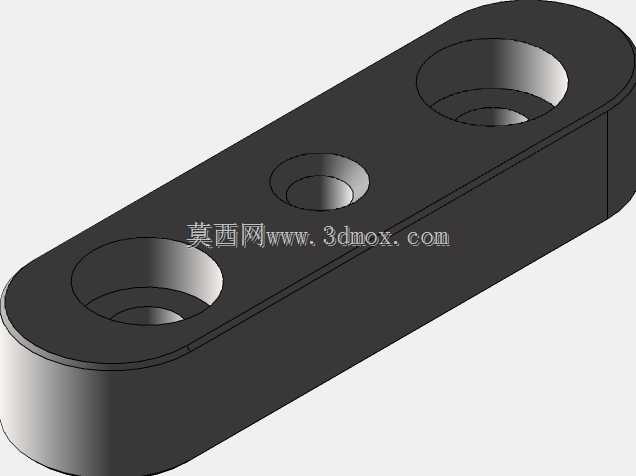

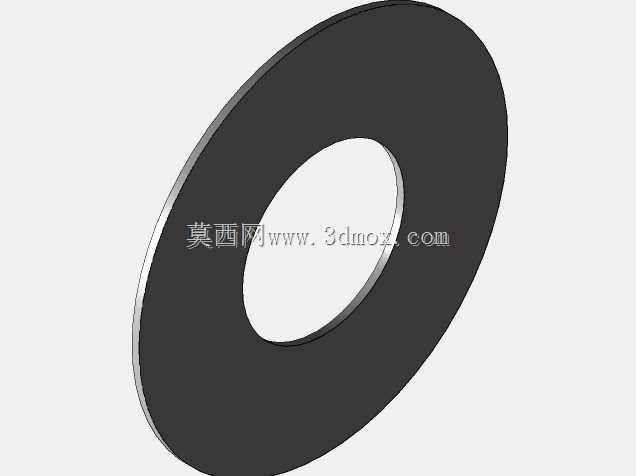

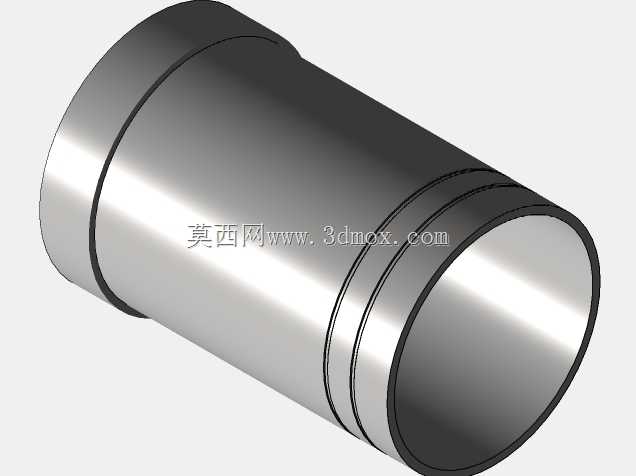

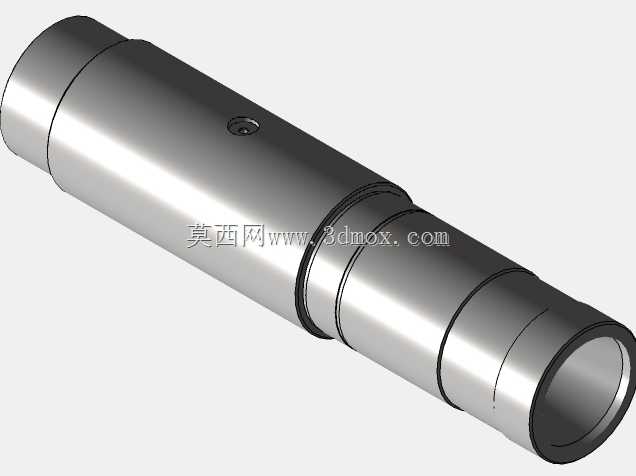

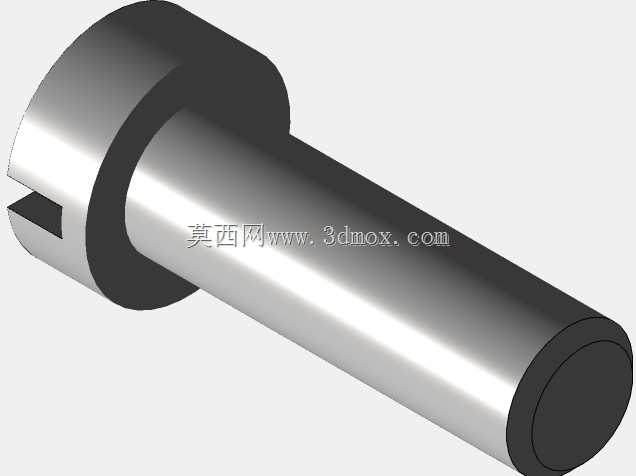

等距变径输送螺杆结构三维造型

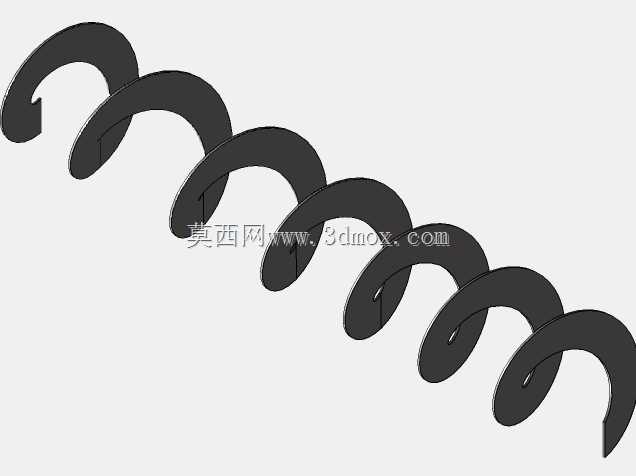

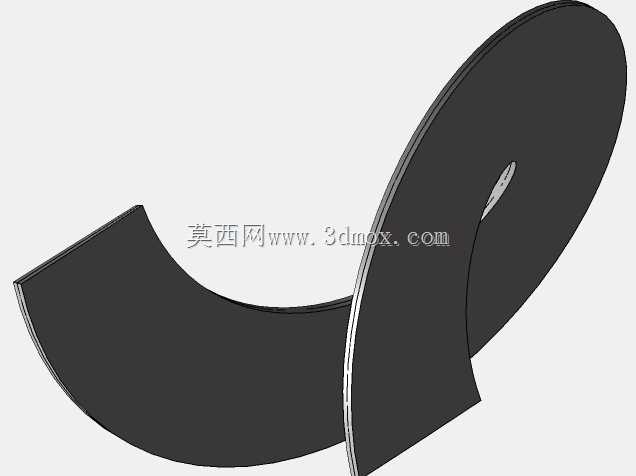

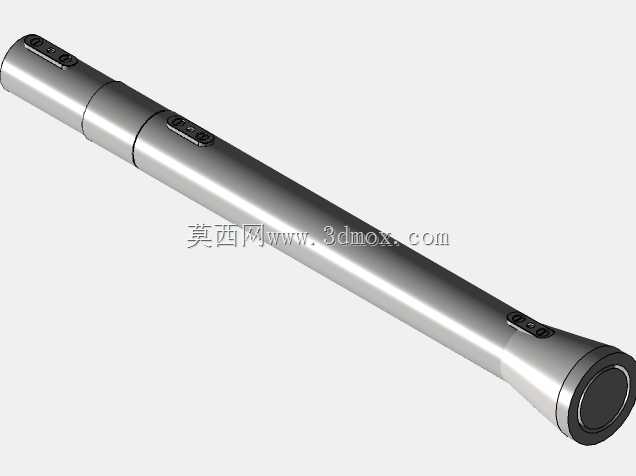

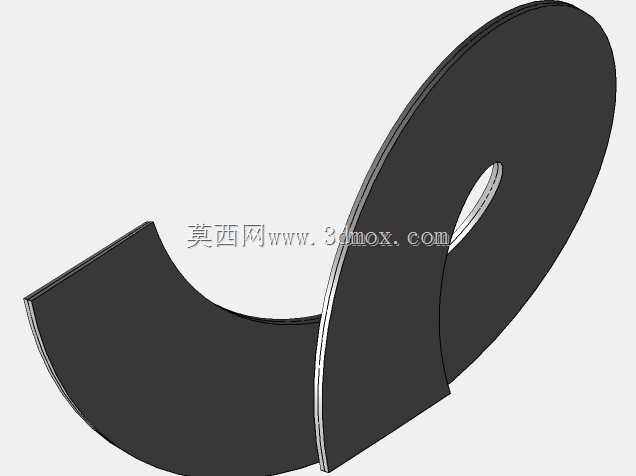

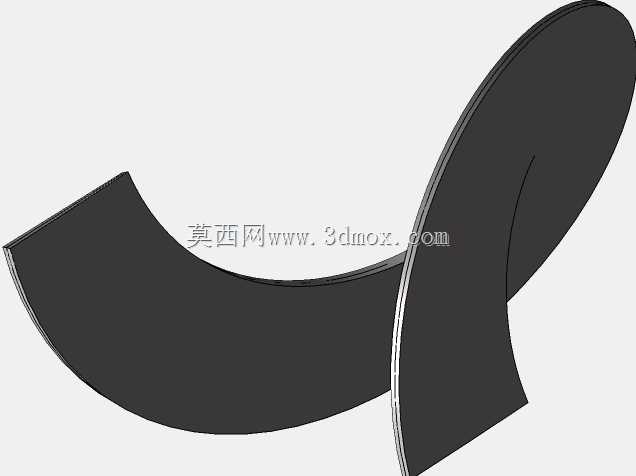

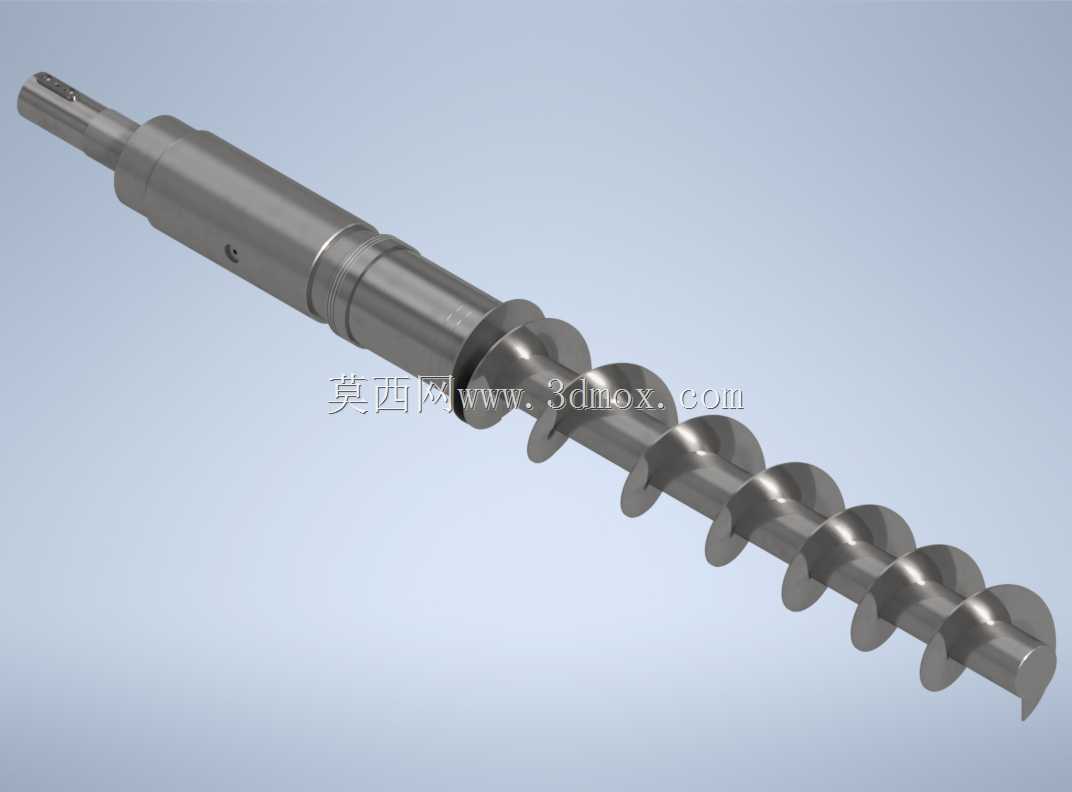

该螺旋输送构件常见于粉体、小颗粒物料的定量给料设备中，在食品加工、化工配料、注塑机喂料、小型挤出生产线的送料段都能见到同结构部件的应用，核心作用是通过旋转动作将料仓内落下的物料沿轴向匀速推送至下一工位，相比重力落料结构，能精准控制单位时间的送料量，避免物料架桥、下料不均的问题。从结构设计来看，构件整体分为安装连接段、轴肩定位段、螺旋工作段三个部分，输入端采用小直径光轴设计，预留了键槽安装位，可直接与联轴器或减速电机输出轴连接，轴肩位置做了圆角过渡处理，避免长期受交变扭矩作用出现应力集中断裂的问题，光轴段的直径公差按h7精度设计，可适配标准深沟球轴承的内圈安装，满足高速旋转下的同轴度要求。螺旋工作段采用等螺距单螺旋结构，螺旋叶片的外径从靠近轴肩位置向出料端做了微小的锥度递减设计，这种设计能在推送过程中对物料产生轻微的压缩作用，避免蓬松粉体在输送过程中出现气阻返料的情况，叶片与中心轴采用一体加工成型结构，相比焊接式螺旋，整体动平衡精度更高，旋转过程中无偏摆抖动，适合转速高于120rpm的连续工作场景。安装边界方面，构件整体轴向长度适配常见的小型喂料机料筒长度，螺旋叶片外径与料筒内壁的单边间隙控制在0.8-1.2mm之间，既不会因为间隙过大导致物料残留卡滞，也不会因为间隙过小出现叶片刮蹭筒壁的问题，输入端的轴承安装位长度预留了密封件的安装空间，可加装骨架油封防止细粉进入轴承座造成磨损。设计过程中需要重点校核螺旋叶片的根部强度，尤其是推送高磨蚀性物料时，叶片根部的圆角半径不能小于2mm，避免长期受物料剪切力出现叶片断裂的情况，同时中心轴的长径比控制在合理范围内，避免长轴高速旋转时出现挠曲变形，影响输送精度。
