重载双轮万向回转支承脚轮结构

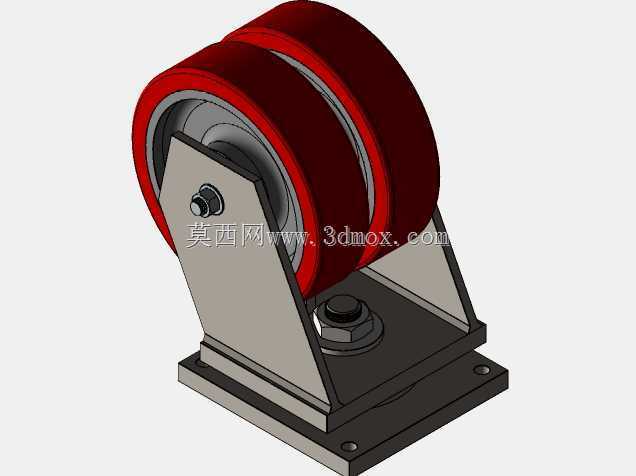

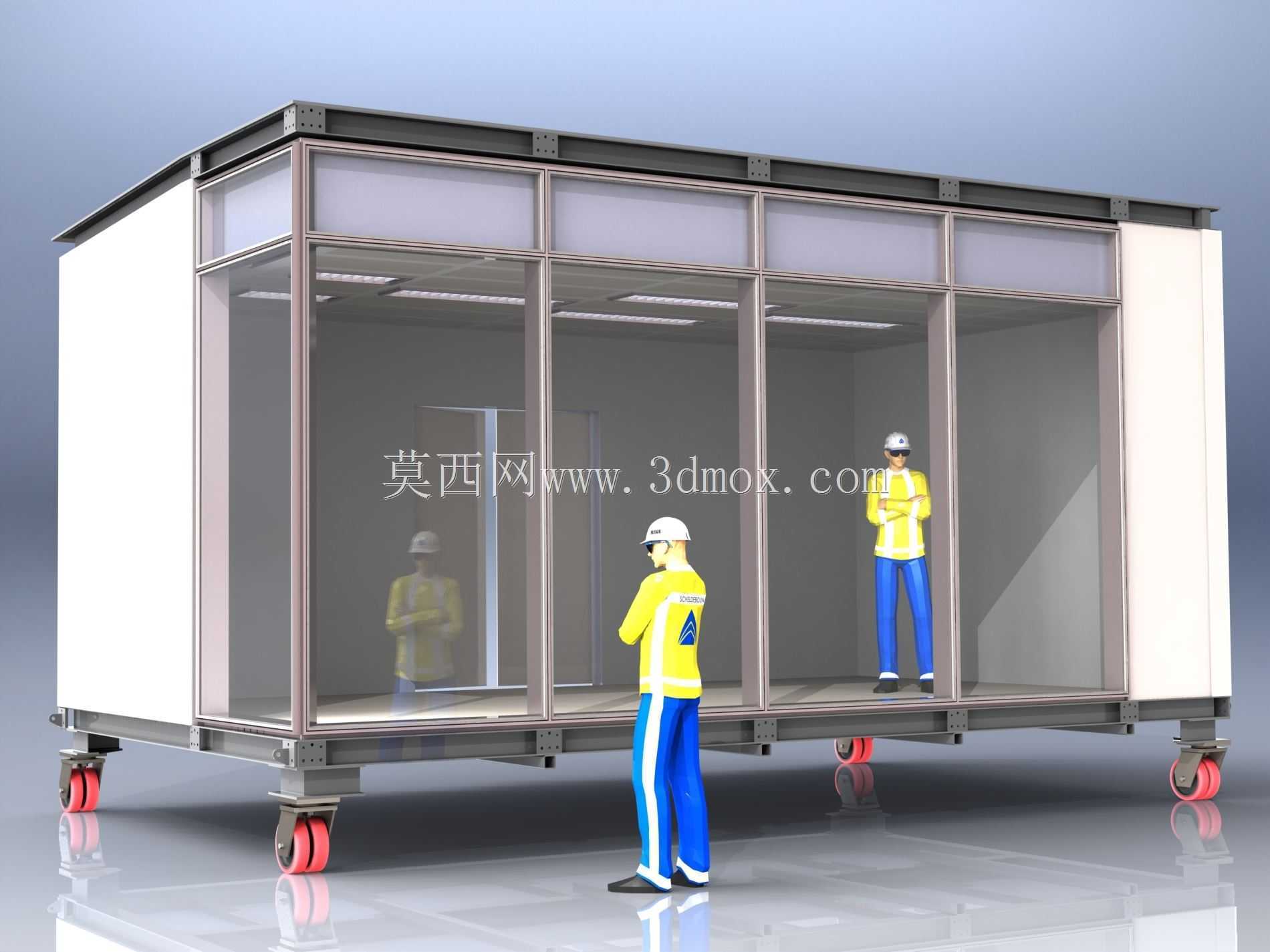

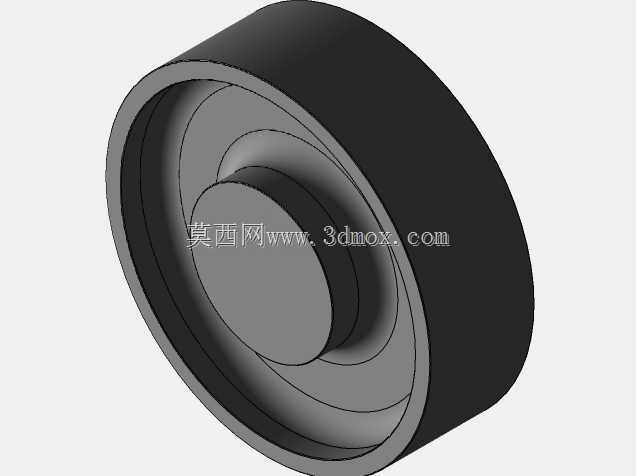

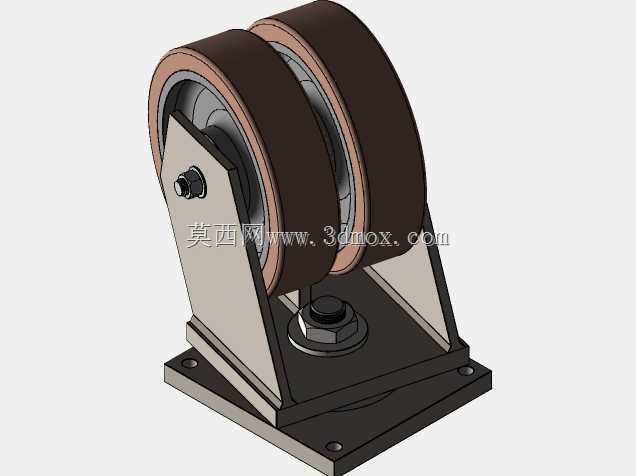

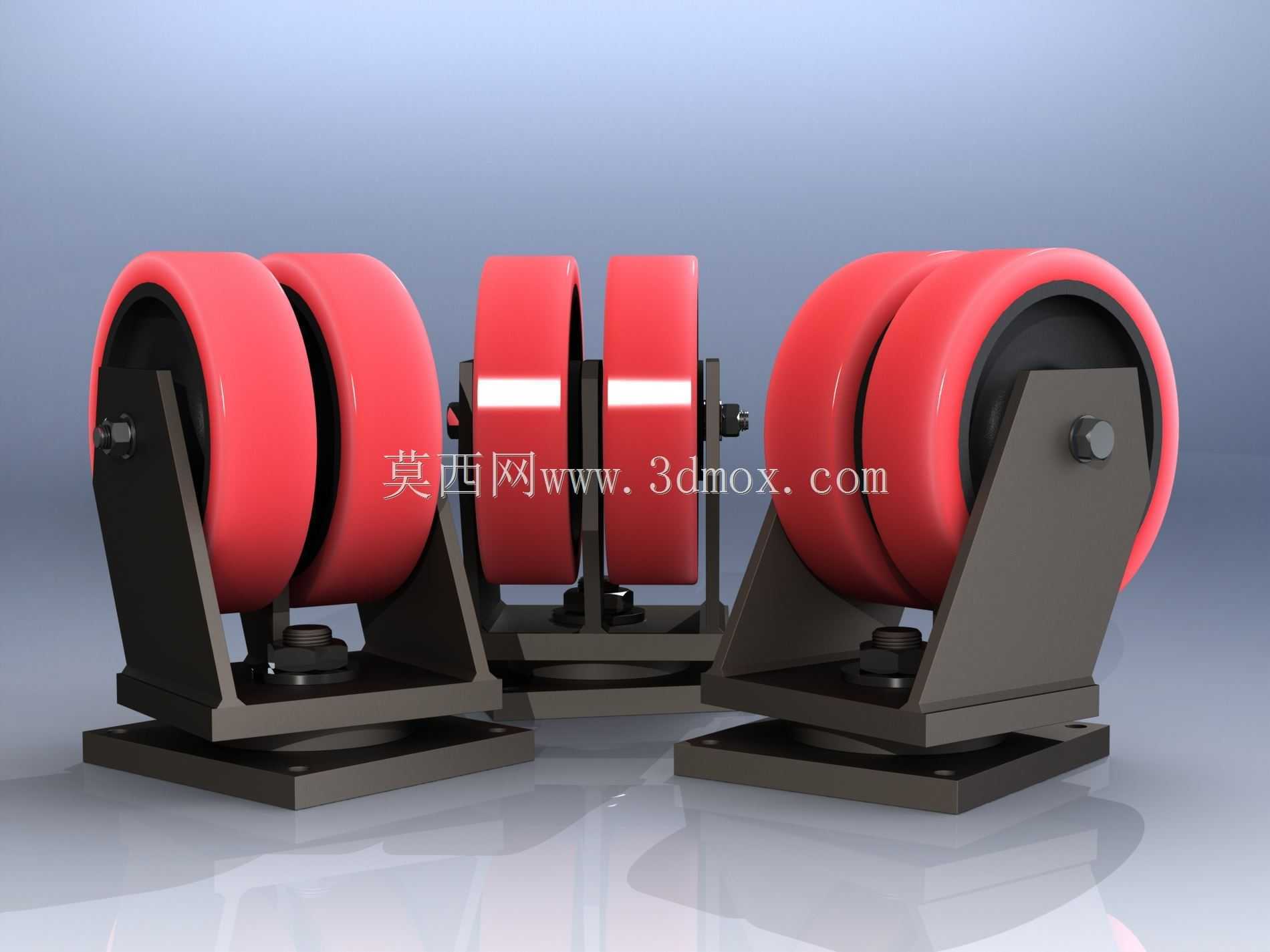

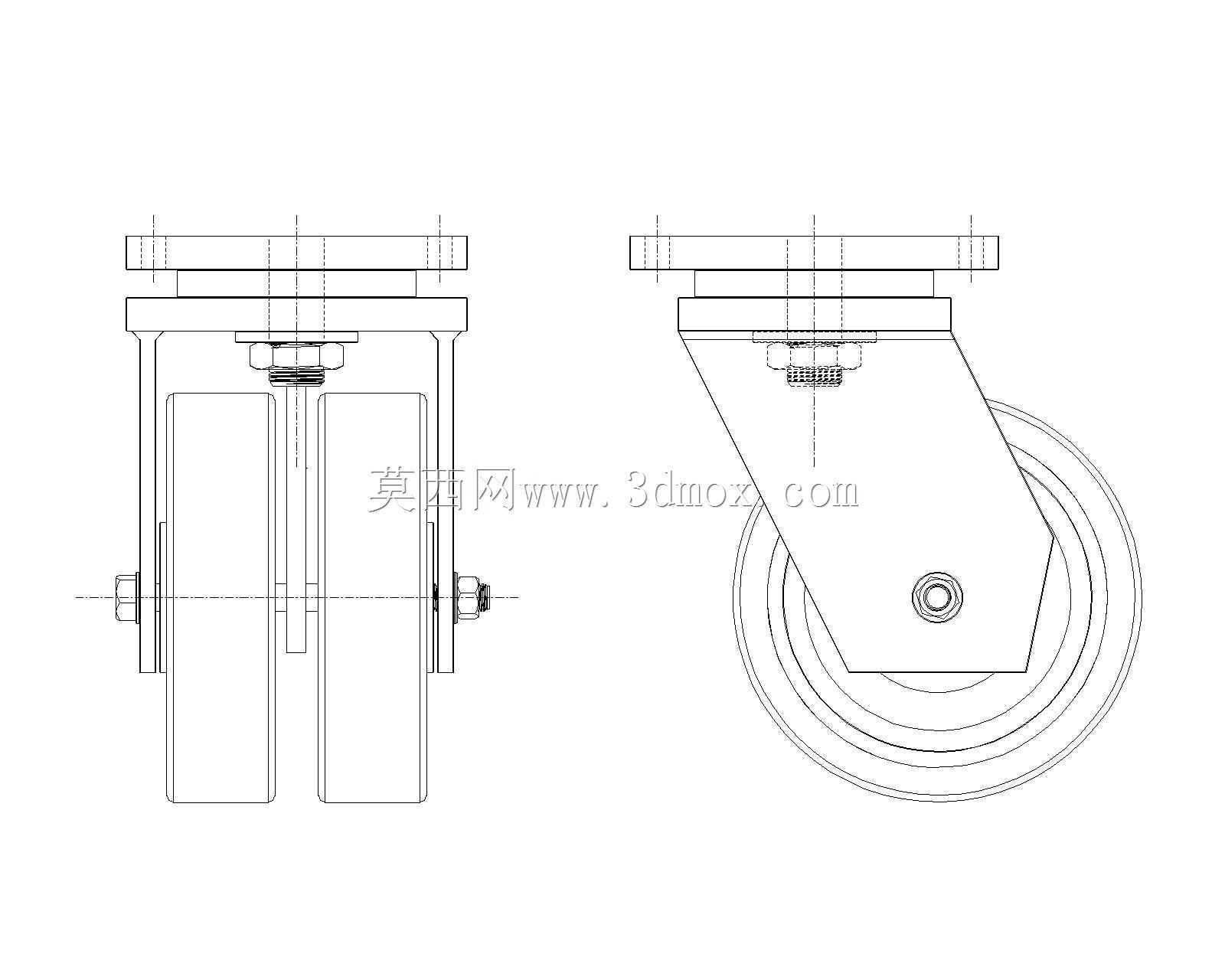

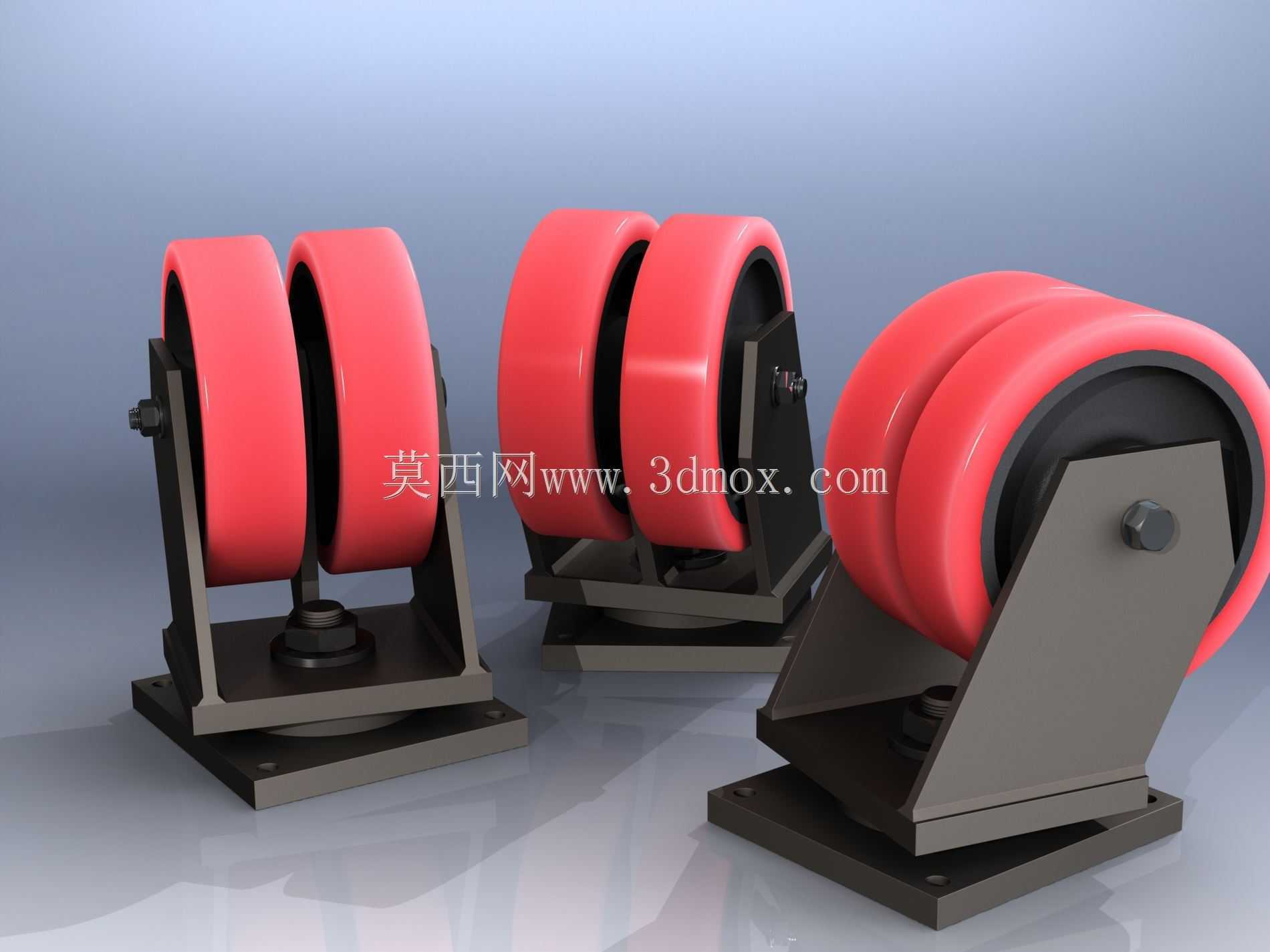

这类双轮重载回转脚轮，主要应用在大吨位移动工装、重型仓储转运货架、大型设备移位台架、大载荷AGV底盘这类需要兼顾移动灵活性与承载能力的场景，单组额定承载覆盖2500kg到9000kg区间，相比同尺寸单轮脚轮，双轮布局能有效分散轮面压应力，降低对地坪的单位面积压强，避免环氧地坪、硬化水泥地面被轮面压溃起壳，同时双轮接触的设计也能在过焊缝、地面小凸起、轨道接缝时减少卡滞概率，提升移动平顺性。结构设计上采用上下分体式回转支承结构，上安装板通过螺栓与设备底座刚性连接，回转副内置大直径钢球滚道，相比普通铆接转向结构，能承受更大的径向载荷与倾覆力矩，避免重载转向时出现支架变形、回转卡涩甚至断裂的问题；轮架采用厚钢板折弯焊接成型，关键受力位置做了三角加强筋补强，轮轴采用调质处理的合金钢材质，配合自润滑轴承套，无需频繁加注润滑脂就能保证轮体转动顺畅，适配车间多粉尘、少维护的使用环境。轮体采用高硬度聚氨酯材质包覆铁芯，邵氏硬度控制在90A左右，既具备足够的承载刚性，又能兼顾一定的减震性能，移动时的噪音远低于全钢轮，不会对车间作业环境造成额外噪音污染。安装边界上，底板采用方形四孔安装布局，安装孔位做了长圆孔微调设计，允许安装时存在少量位置偏差，降低底座加工的精度要求；轮组的总高度、回转半径都做了紧凑化设计，在保证承载能力的前提下尽可能降低设备整体重心，提升大载荷移动时的稳定性，避免设备移位时出现侧翻风险。设计过程中需要重点校核回转支架的焊接强度、轮轴的剪切应力、轮面的接触变形量，同时要考虑双轮之间的间隙控制，避免杂物卡入两轮缝隙造成轮体卡死；转向结构的阻尼也做了适配性设计，重载推行时不会出现转向过灵导致的蛇形摆动，空载移动时转向也不会过于沉重，兼顾不同载荷状态下的操作手感。这类脚轮通常会搭配定向脚轮成组使用，根据设备总载荷计算所需脚轮数量时，通常会预留1.5倍以上的安全系数，避免地面不平整导致单轮过载，部分需要定点停靠的使用场景，还可以在支架上加装金属制动块，通过顶紧轮面实现位置锁定，满足设备定点作业的固定需求。
