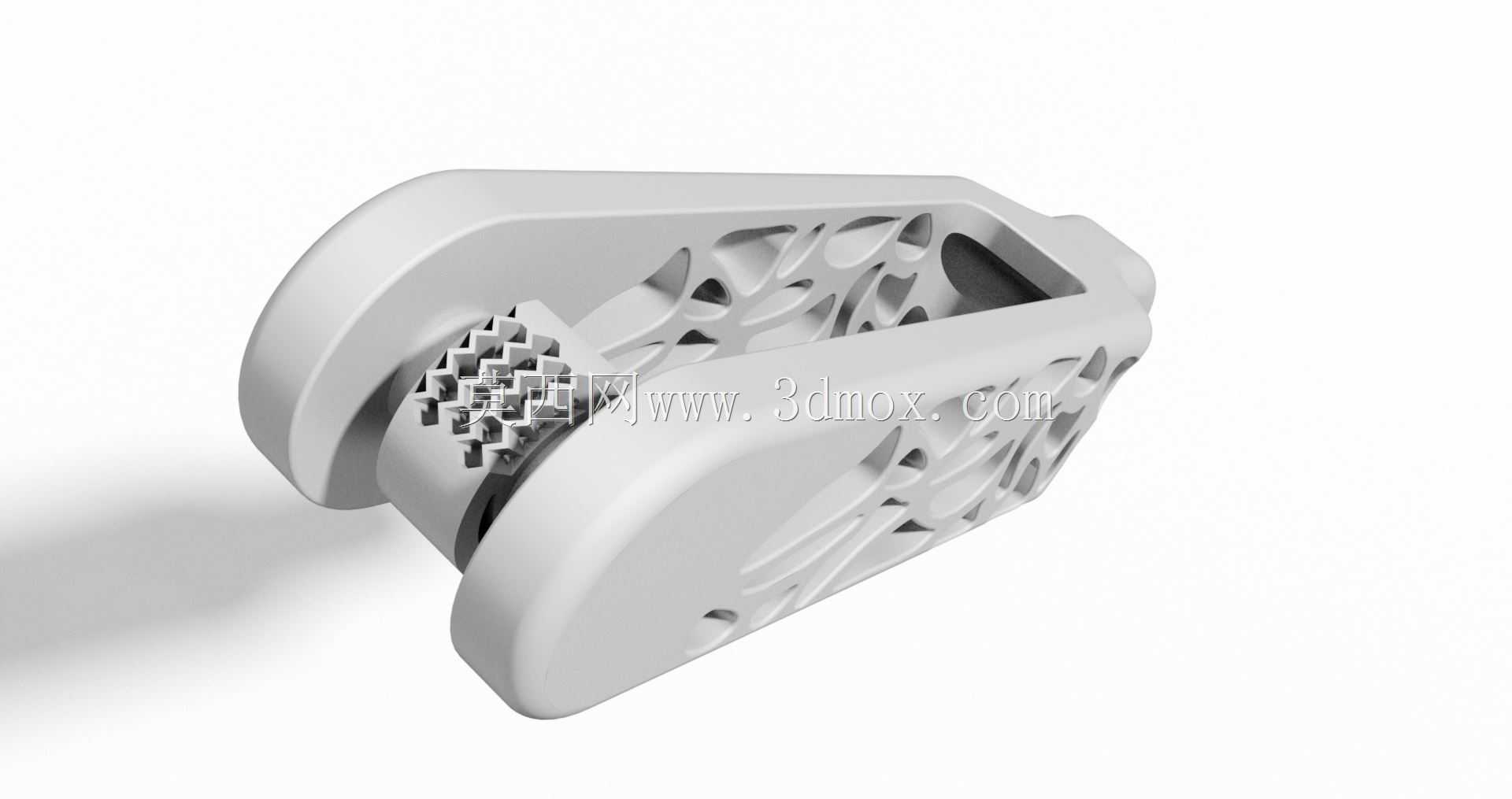

无人机着陆自动释放自锁吊钩结构

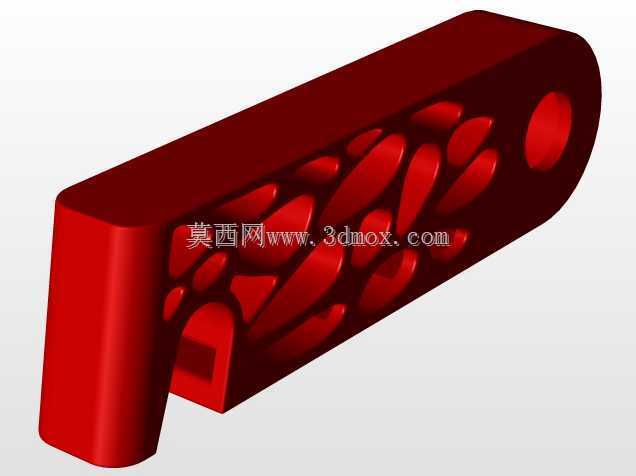

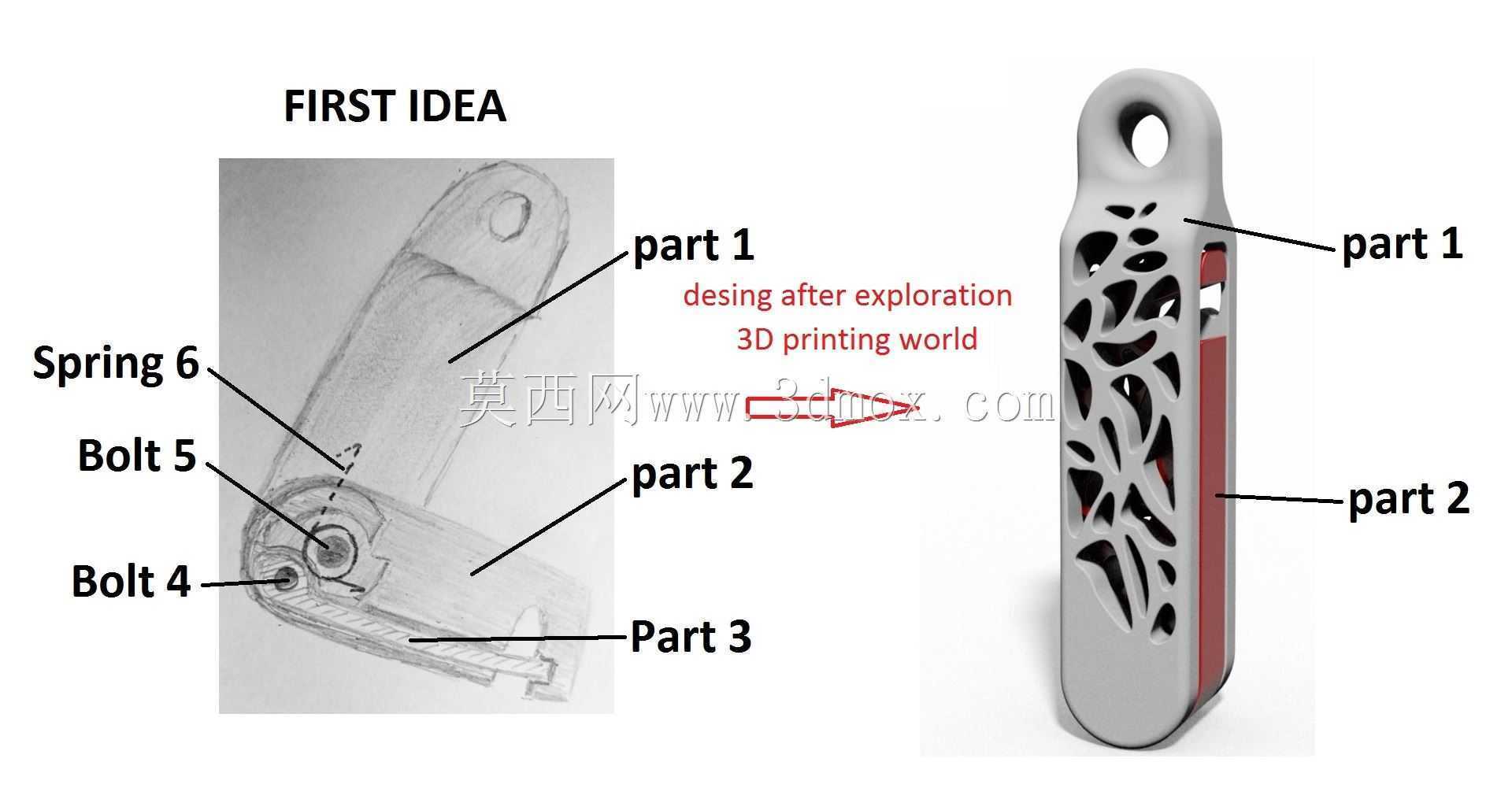

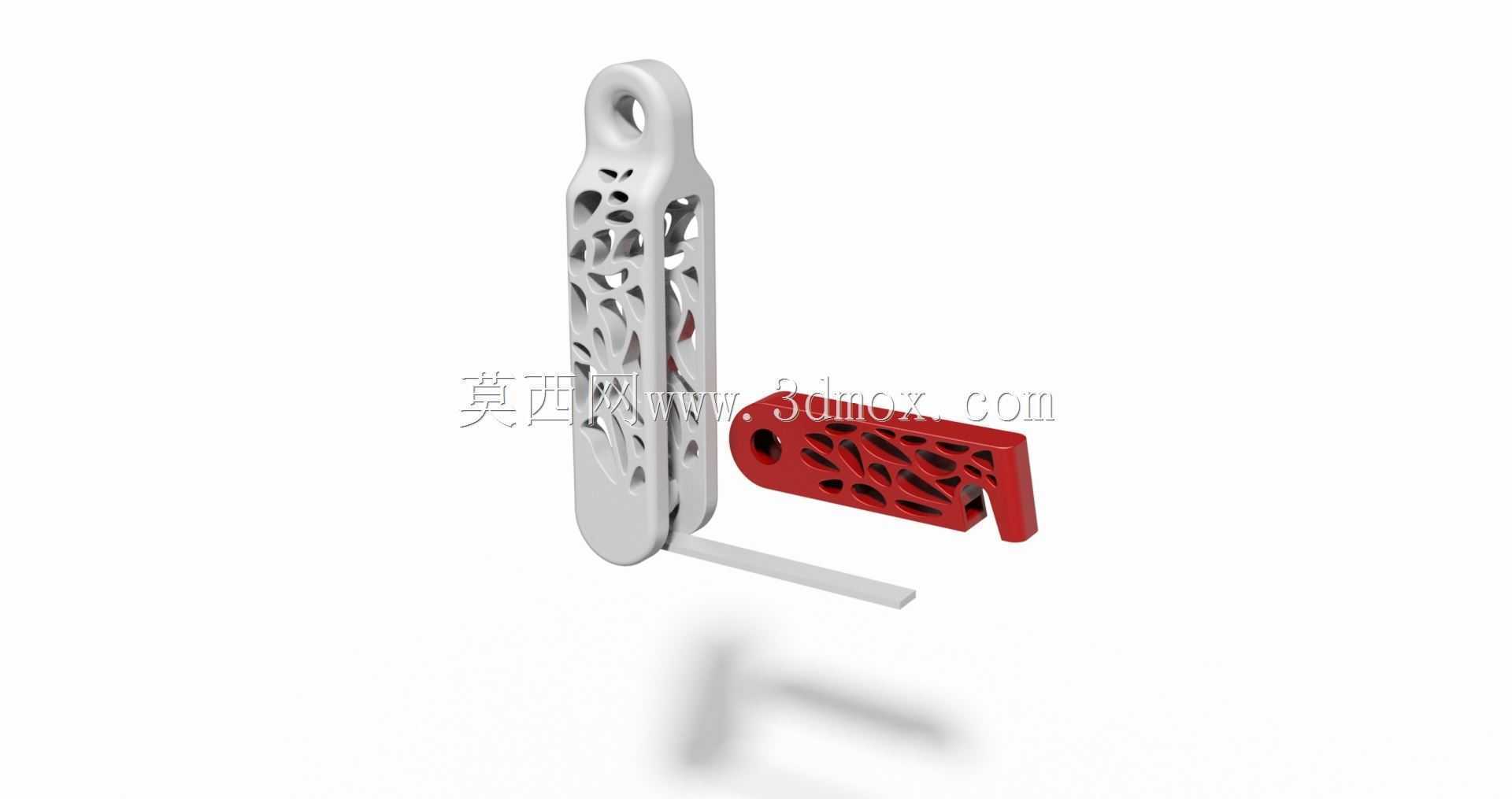

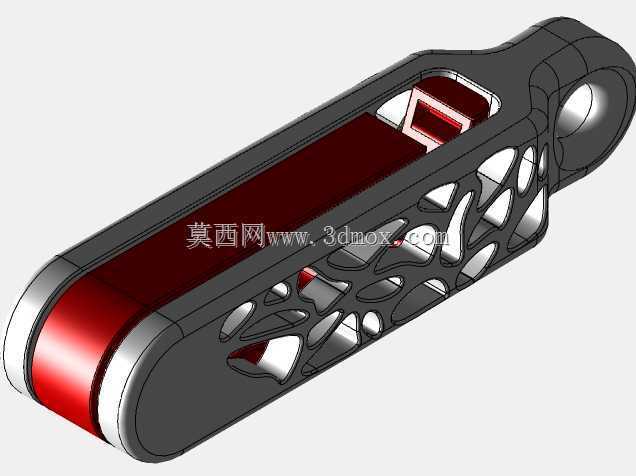

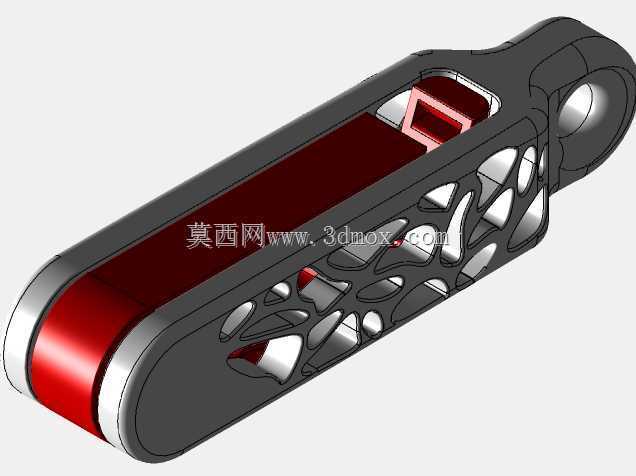

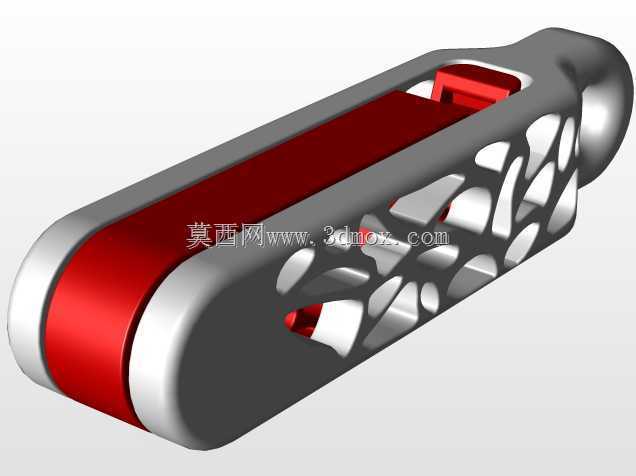

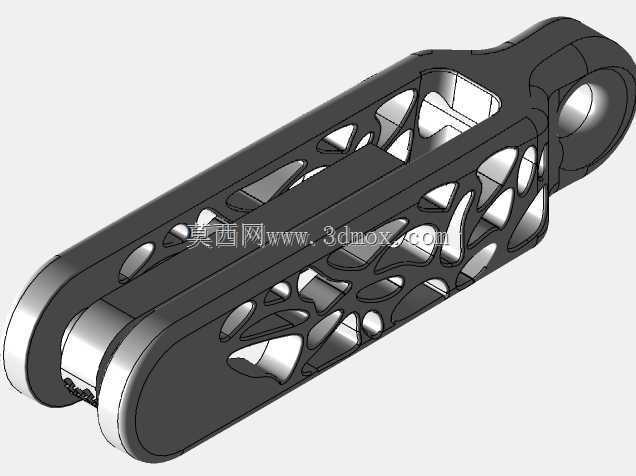

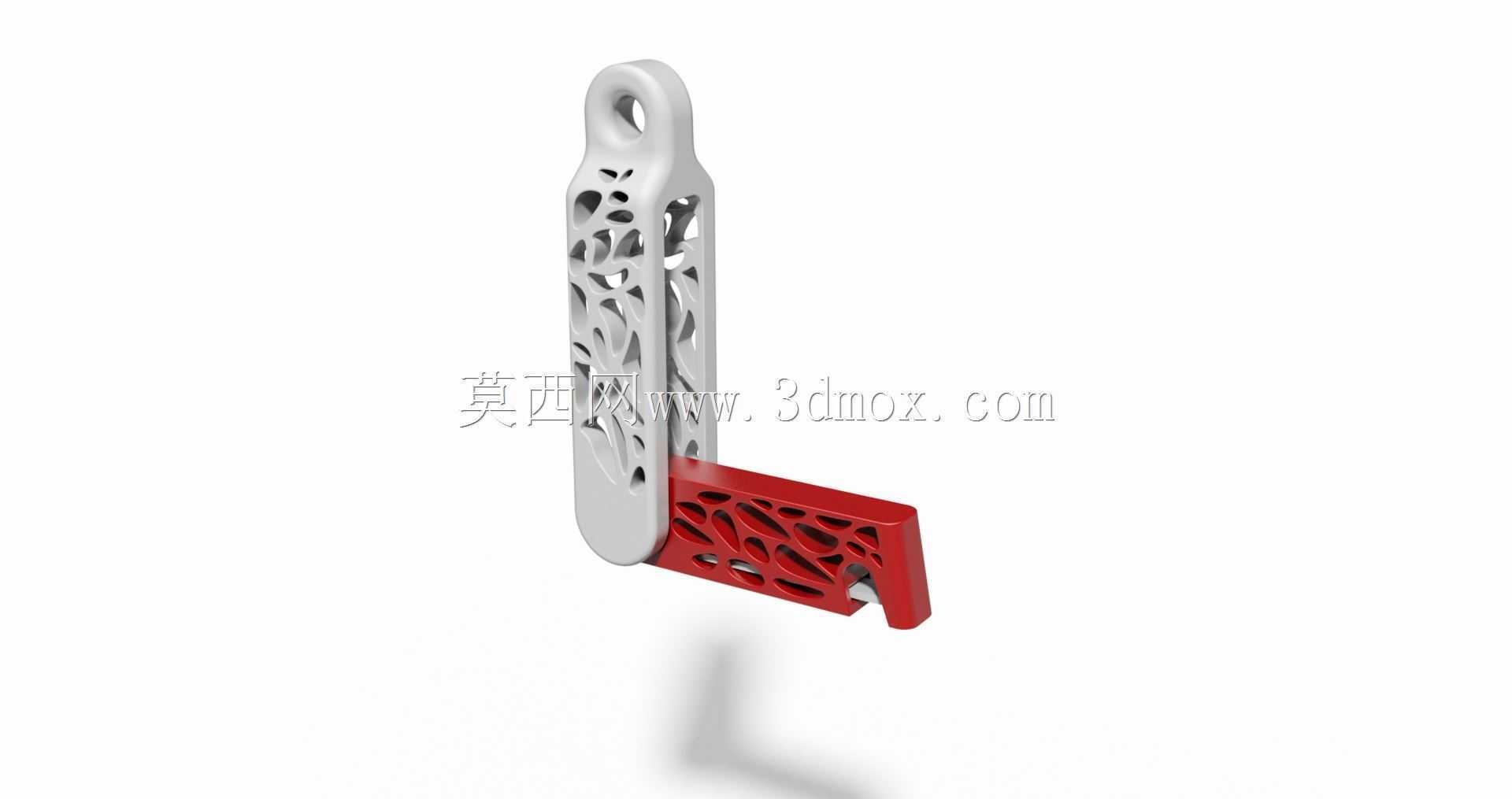

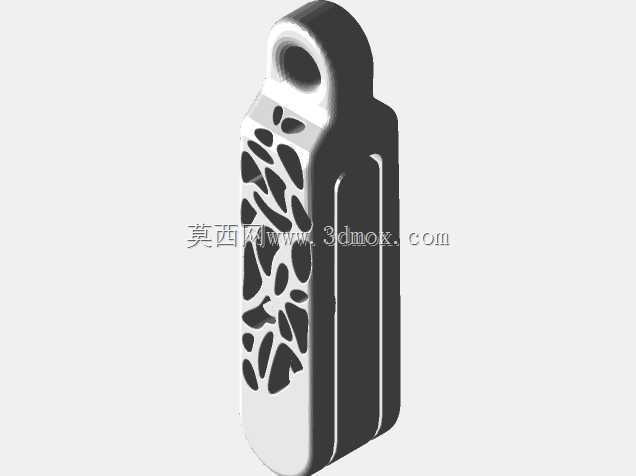

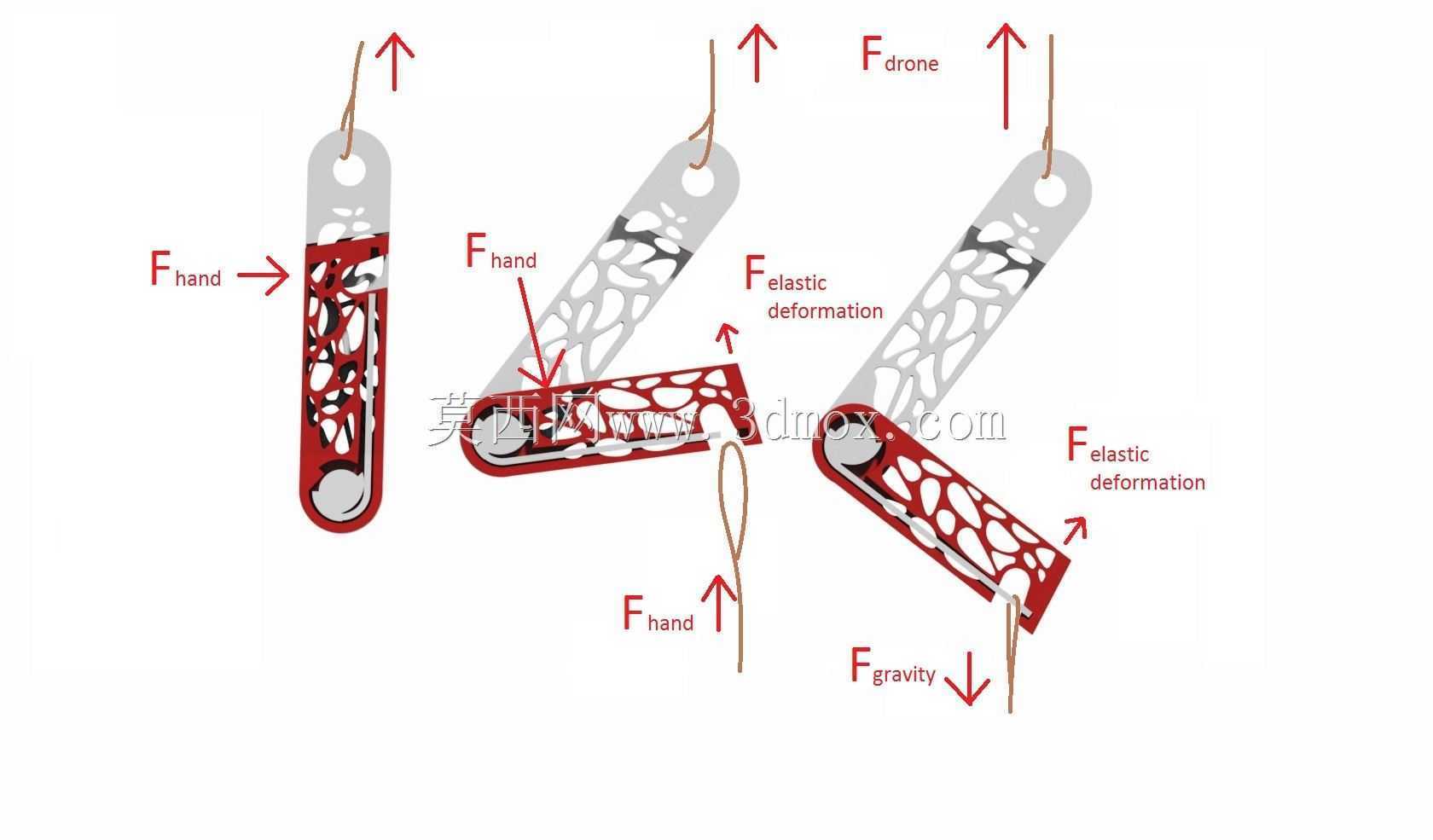

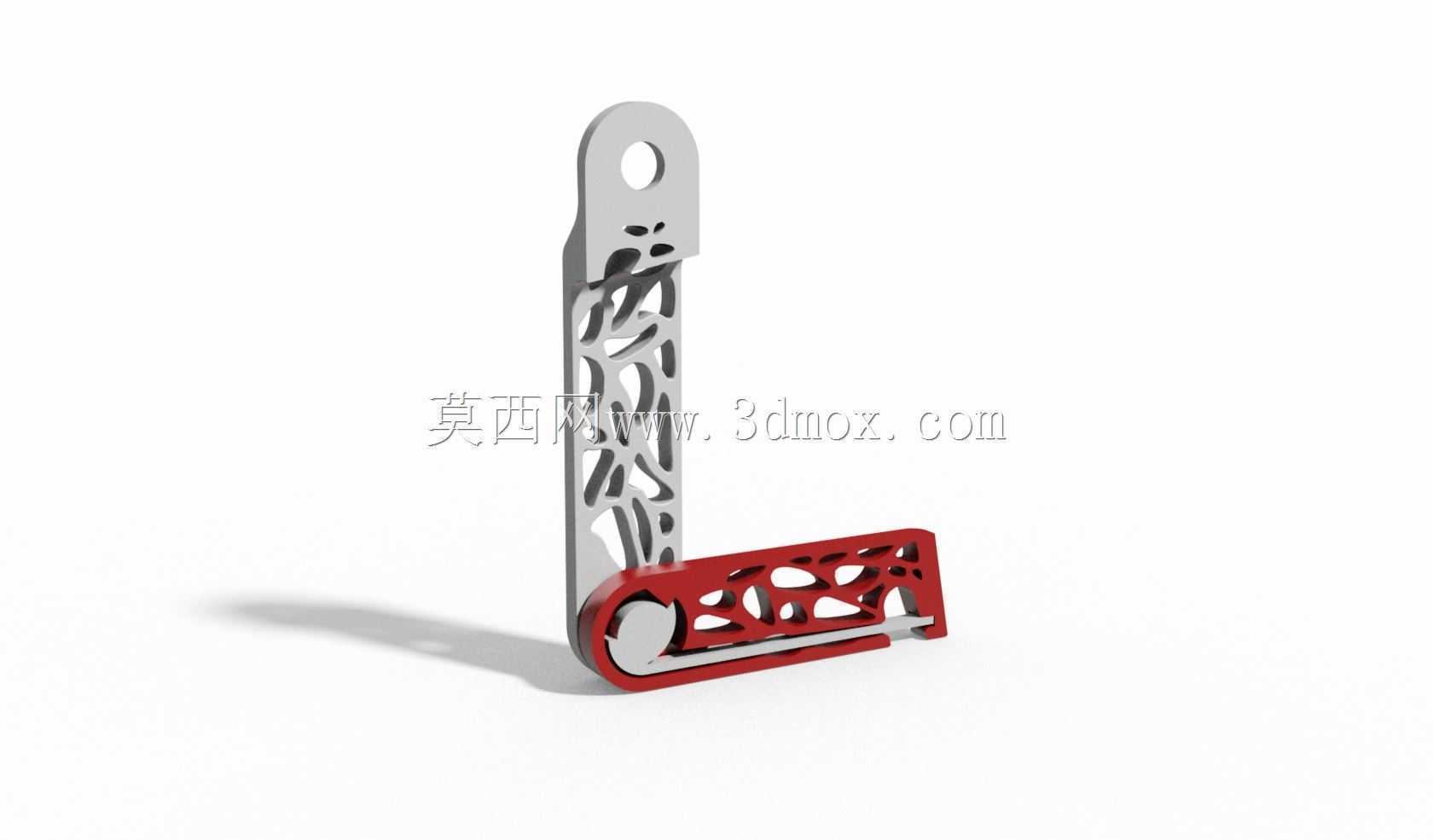

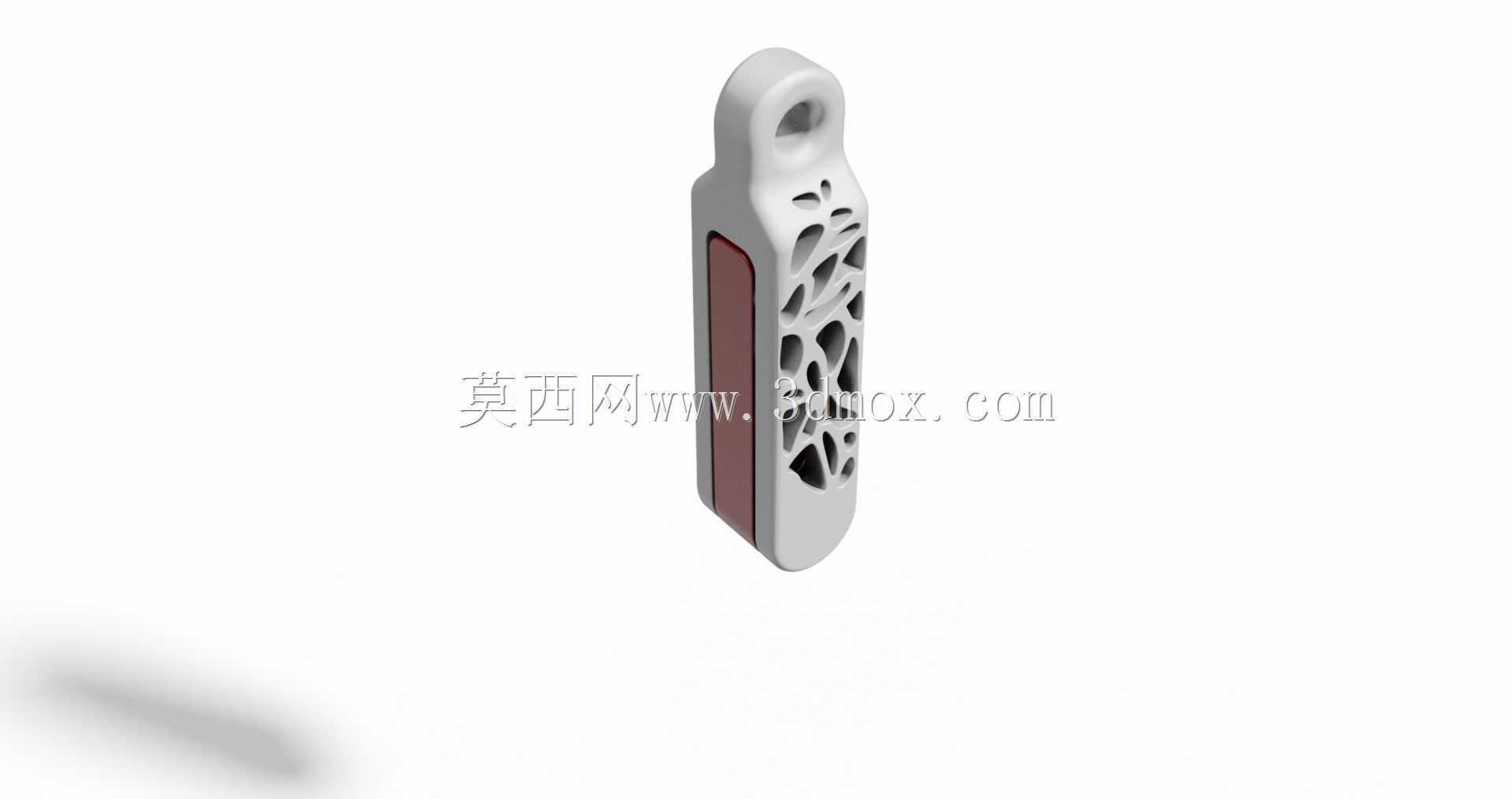

这款吊挂结构主要面向无电子控制模块的无人机物资投送场景，适配多旋翼、固定翼等不同布局的低空作业无人机，可在山地物资补给、应急小件物资投送、农林作业物料抛投等场景下使用，无需额外搭载遥控信号接收模块、电控执行器件，完全依靠机械结构自身的力学特性完成挂载与释放动作，能有效降低无人机机载设备的重量负载与供电压力，也避免了电控模块在低温、强电磁干扰环境下失效的风险。结构整体采用一体化镂空构型，两个核心功能部件可通过增材制造一次成型，无需后续组装工序，零件之间的活动间隙在成型过程中直接预留，减少了装配带来的公差累积问题，也避免了紧固件松动带来的结构失效隐患。弯曲的承力外壳做了等强度镂空处理，在保证吊挂额定载荷下结构刚度的前提下，尽可能去除非承力区域的材料，降低部件自身重量，减少对无人机有效载荷的占用。挂钩的锁止动作依靠绳索拉力与结构自身弹性形变的配合实现，挂载时将绳索卡入锁止齿槽，在吊挂状态下，载荷拉力会带动锁止齿块压紧绳索，配合齿面的防滑纹理，可避免绳索在飞行过程中滑脱，适配不同直径的通用尼龙编织吊绳，无需定制专用挂载连接件。释放动作无需人工遥控触发，当无人机着陆支撑脚接触地面后，吊挂载荷的重力由地面承担，吊绳拉力瞬间消失，结构在自身弹性形变恢复力的作用下自动张开锁止齿槽，吊绳可直接从挂钩中脱出，完成载荷的自动释放，整个过程不需要飞手执行额外的操作，即使在无人机着陆姿态存在一定倾斜的情况下，只要吊绳拉力卸载，释放动作即可可靠完成，降低了复杂地形下飞手的操作难度。结构的安装端采用标准挂接接口，可直接固定在无人机机腹的通用挂载点上，安装边界预留了足够的绳索活动空间，避免吊绳在飞行摆动过程中与无人机起落架、机身结构发生干涉，锁止齿槽的开合行程经过匹配设计，既保证挂载时绳索可顺利卡入，也避免飞行过程中气流扰动导致的意外脱钩，外壳的圆弧过渡设计可减少飞行过程中的气动阻力，镂空结构也能降低侧风对吊挂稳定性的影响。
