220轴距碳纤维竞速穿越机结构设计

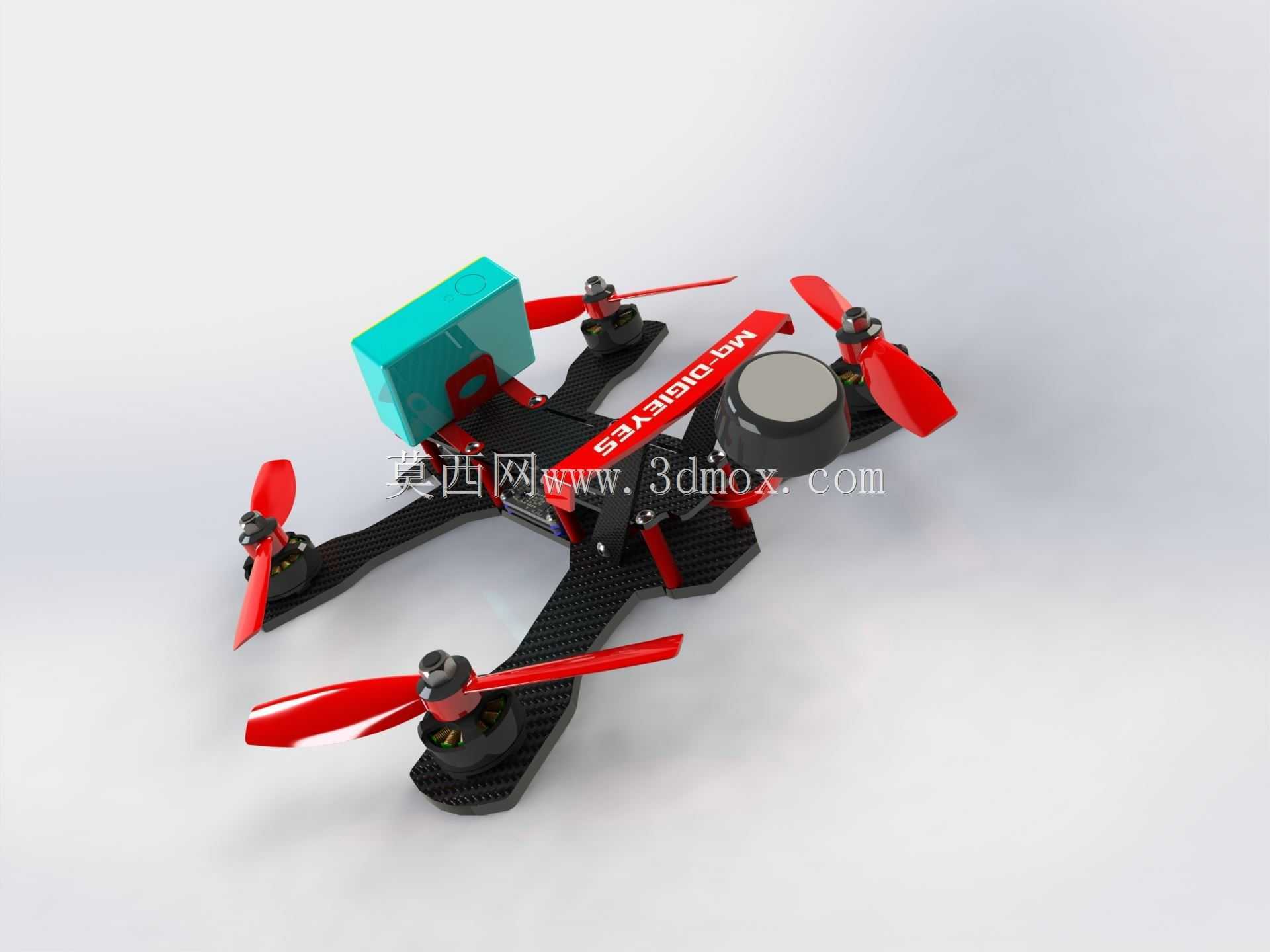

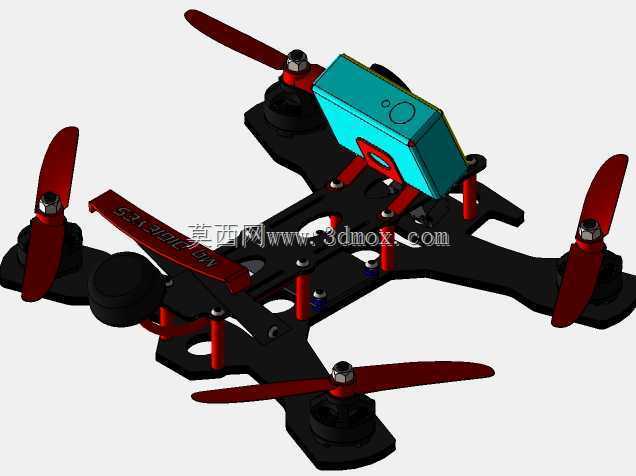

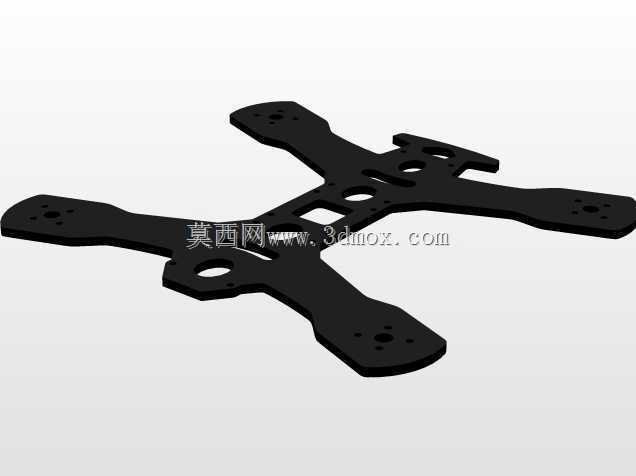

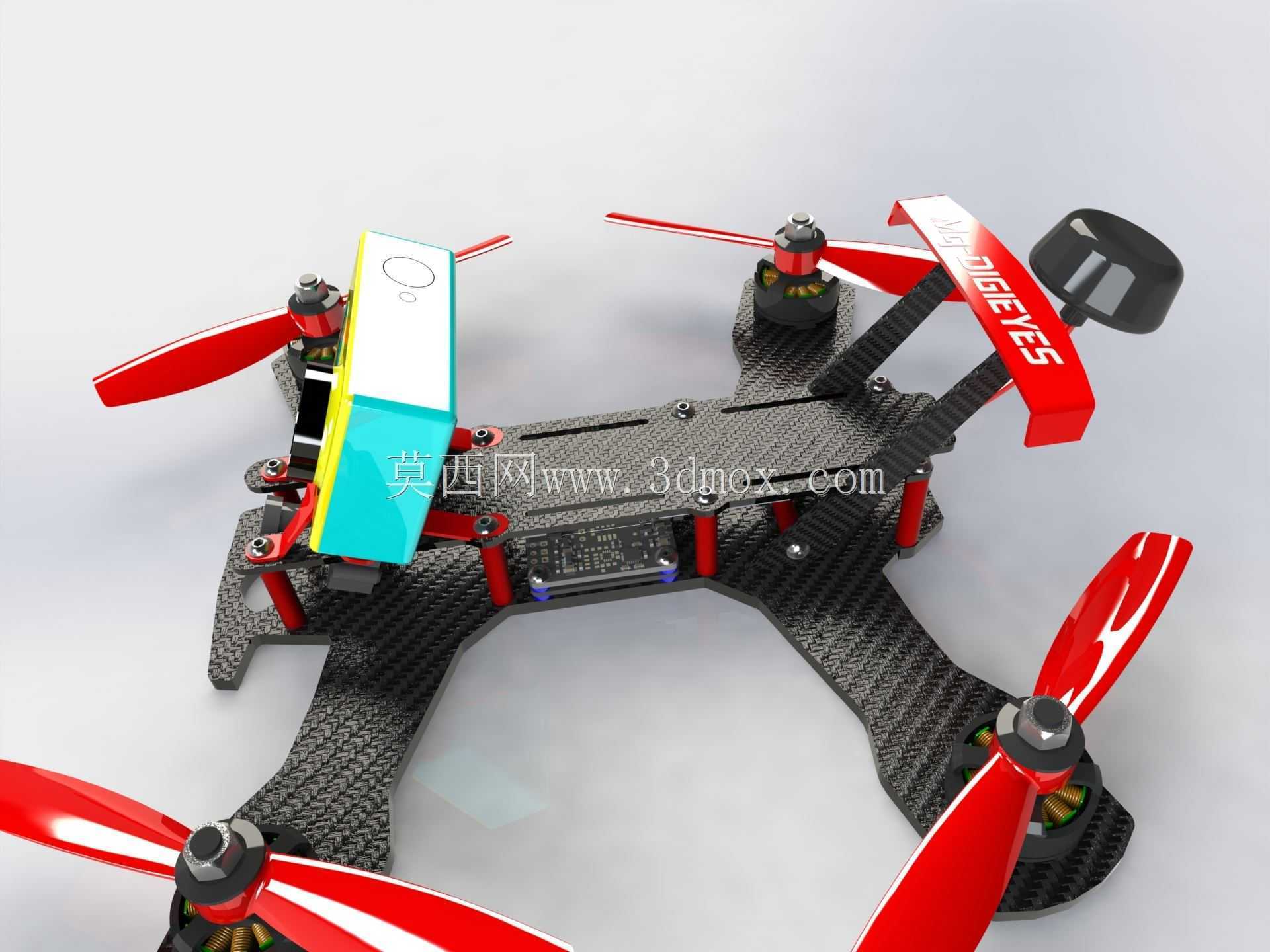

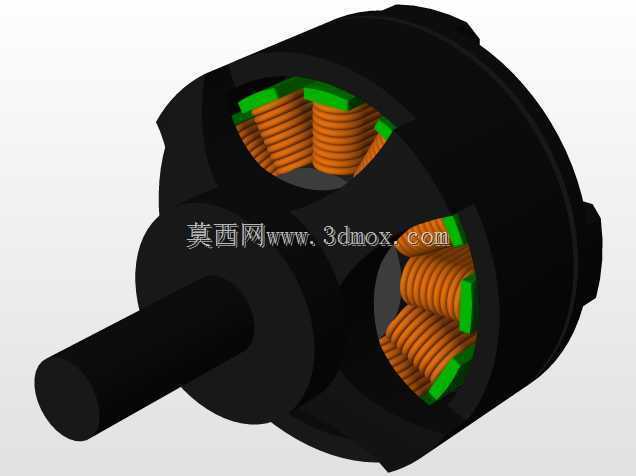

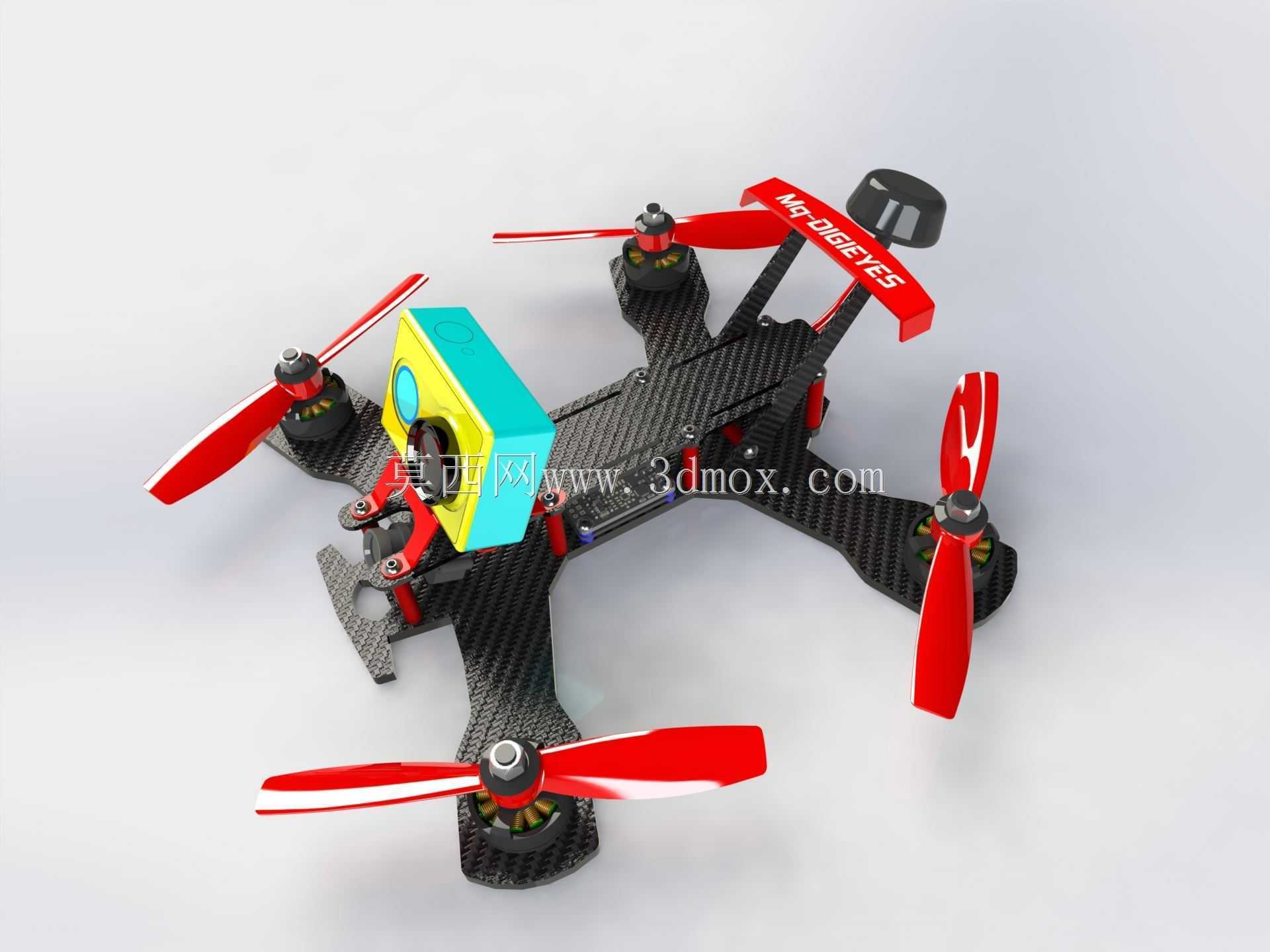

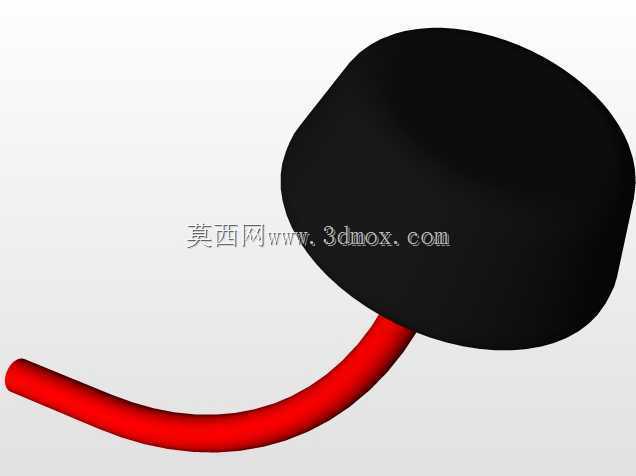

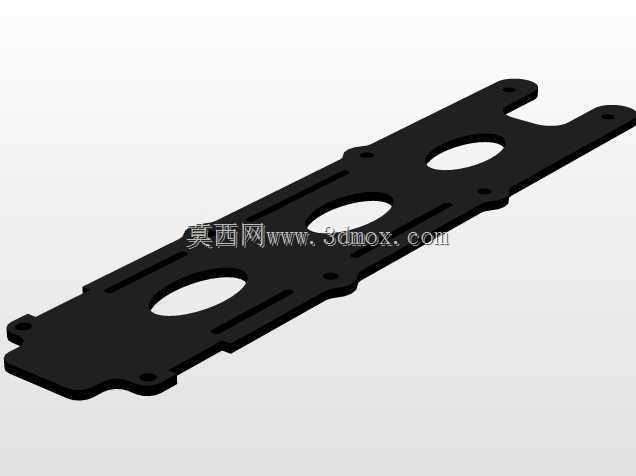

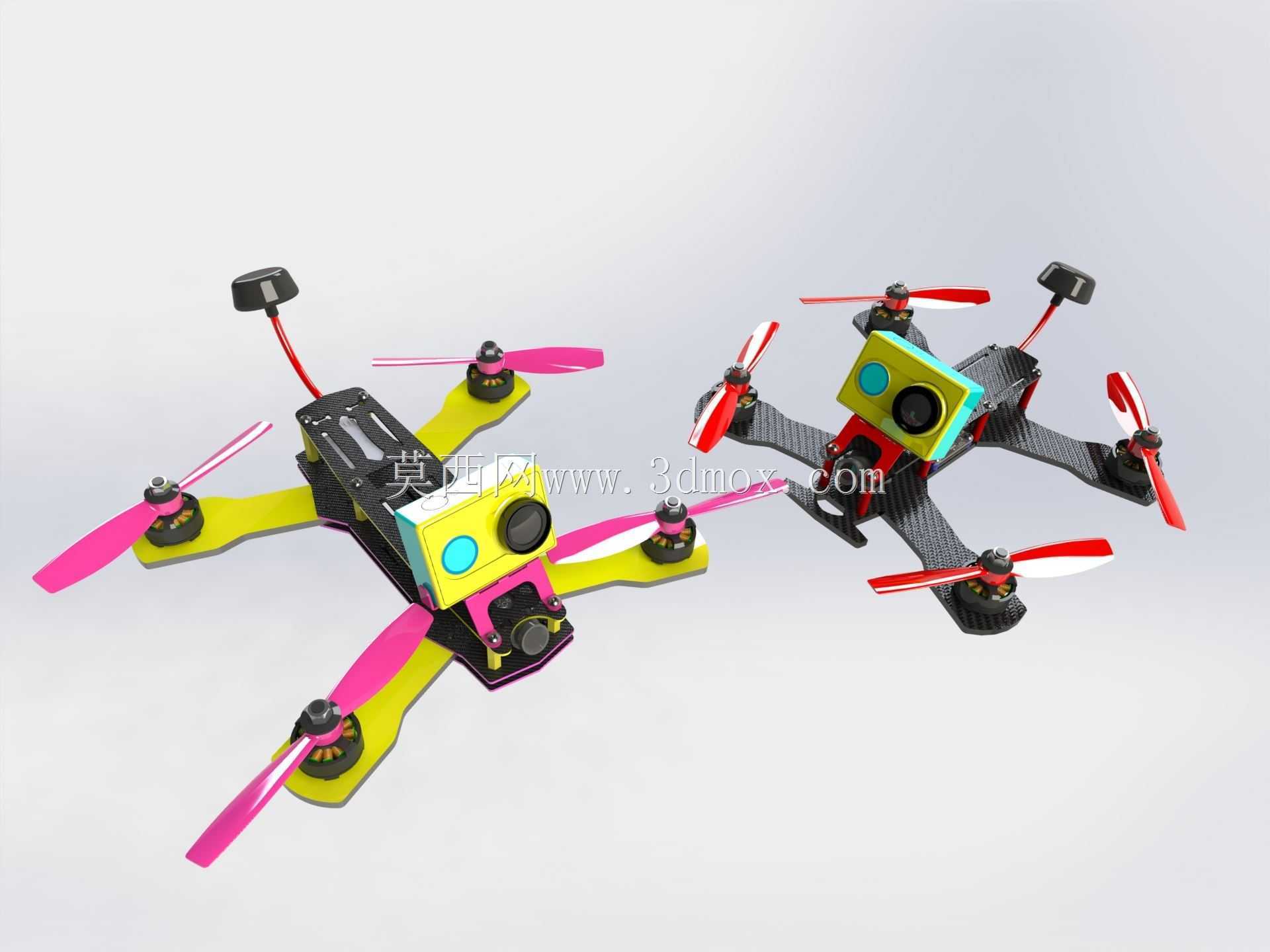

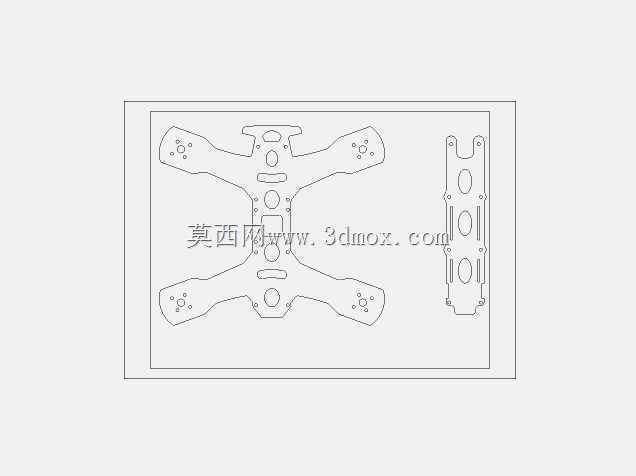

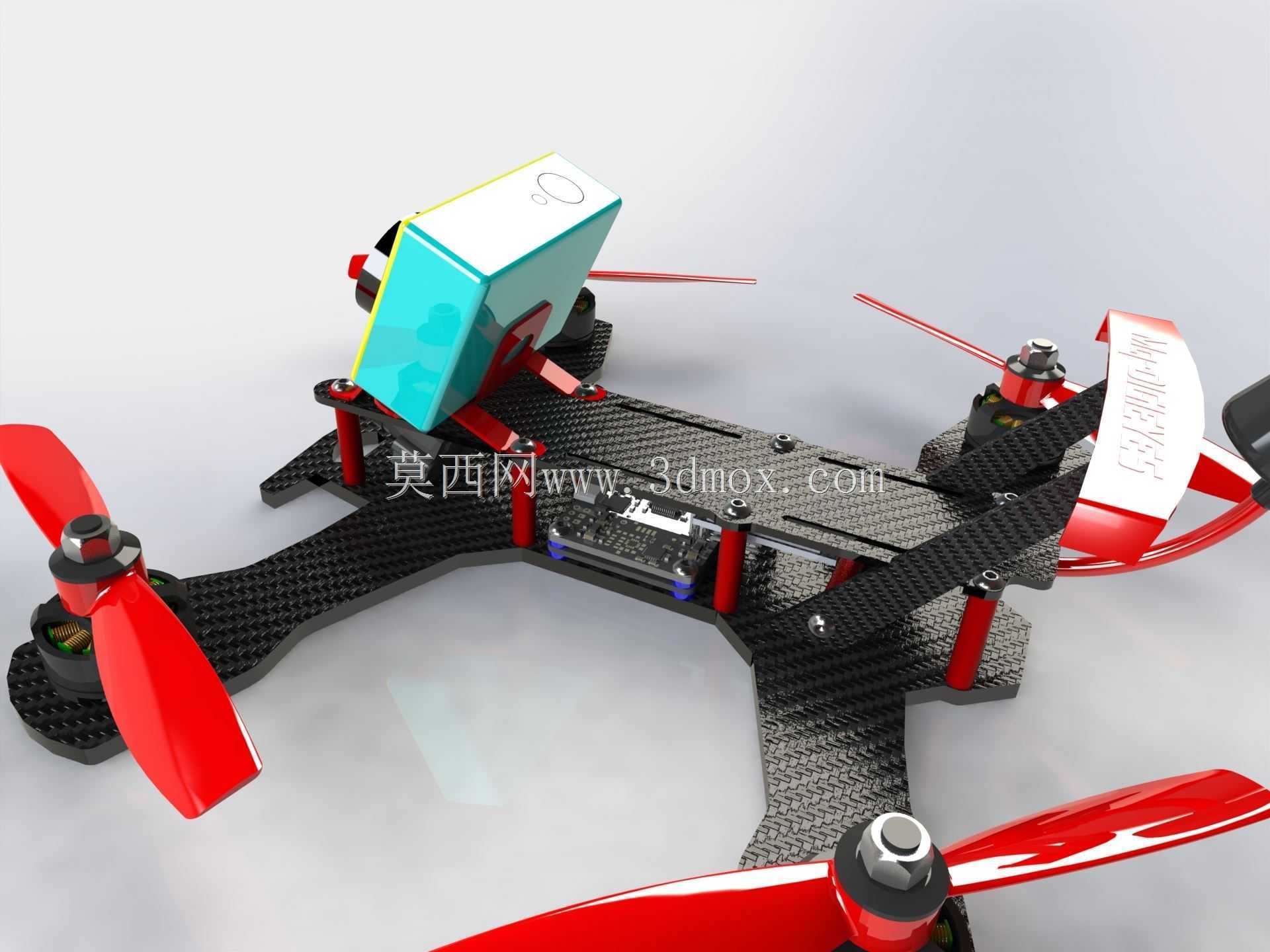

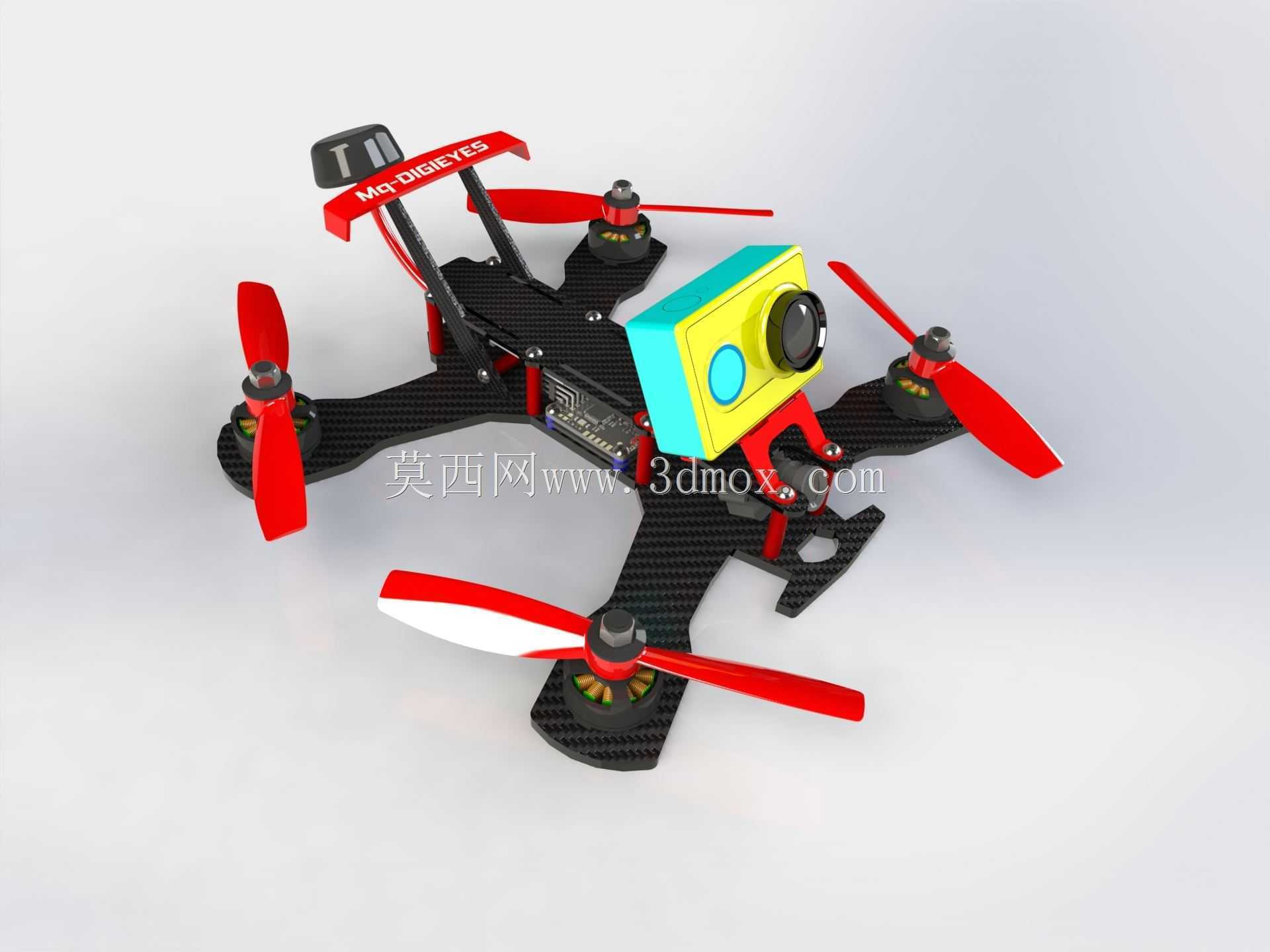

这款220轴距的多旋翼飞行器，核心定位是FPV竞速飞行场景，适配户外穿越赛道、林间障碍飞行等专业航模竞技需求，机架主体采用碳纤维板材加工成型，兼顾结构强度与整机轻量化要求，能在高速飞行、急转机动时抵御气流冲击与轻微碰撞形变。从安装边界来看，220mm的对角电机轴距预留了标准5寸螺旋桨的安装间隙，桨尖与机架边缘的安全距离控制在8mm以上，避免大油门机动时桨叶剐蹭机架引发射桨风险，机臂采用一体化碳板切割结构，电机安装孔位适配主流22系列无刷电机，孔距兼容16mm与19mm两种通用安装规格，电调安装槽预留了20A至40A电调的布线空间，走线槽沿机臂内侧布置，既减少飞行时的风阻，也能避免线材外露被桨叶割损。飞控安装区域位于机架重心正中心，预留了30.5mm*30.5mm的标准飞控安装孔位，可兼容主流F3、F4、F7系列飞控，叠层安装空间支持飞控、电调、图传、接收机的分层堆叠，每层间隔4mm的立柱高度预留了接插件的插拔空间，同时避免电子元件之间的信号干扰。顶部的设备安装座可适配运动相机与图传天线，前置摄像头安装位支持20度至45度的角度调节，匹配不同飞行速度下的视角需求，电池安装舱位于机架底板中部，绑带槽位适配3S至4S规格的航模锂电池，重心位置设计在整机几何中心偏下位置，提升飞行时的姿态稳定性。机臂末端的电机座采用下沉式设计，降低电机安装高度，进一步压低整机重心，减少急转时的侧翻力矩，机架的防撞结构分布在机臂前端与尾部，预留了3D打印防撞件的安装孔位，可根据飞行场景加装保护件降低炸机损坏概率。整机布线采用内藏式设计，所有线材均从碳板夹层的走线孔穿过，外露线材仅保留电池插头与天线部分，既优化气动外形，也减少线材老化速度。从实际使用场景出发，这款结构设计既满足专业竞速选手的轻量化改装需求，也适配入门玩家的装机调试需求，所有安装孔位均采用通用标准件规格，无需额外定制加工配件即可完成整机组装，机架的拆装结构采用快拆螺丝设计，单个机臂损坏时可单独更换，无需更换整个机架，降低后期维护成本。飞行控制层面，机架的刚性设计能减少飞行时的机臂共振，提升飞控陀螺仪的采样精度，让飞行姿态响应更跟手，适配花飞、竞速等多种飞行风格的参数调试需求。
