海上钻井平台步行式火炬主柱吊机结构

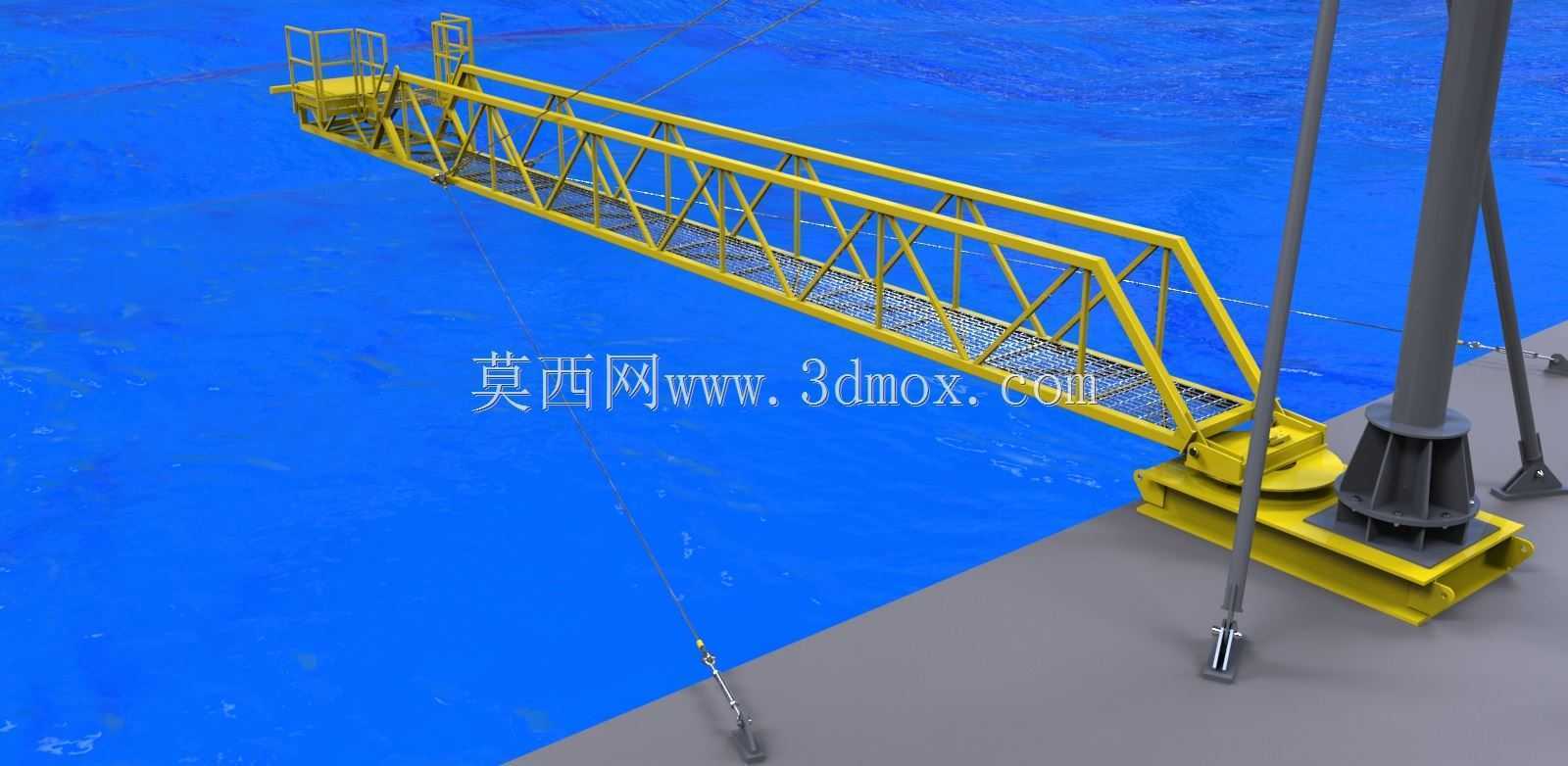

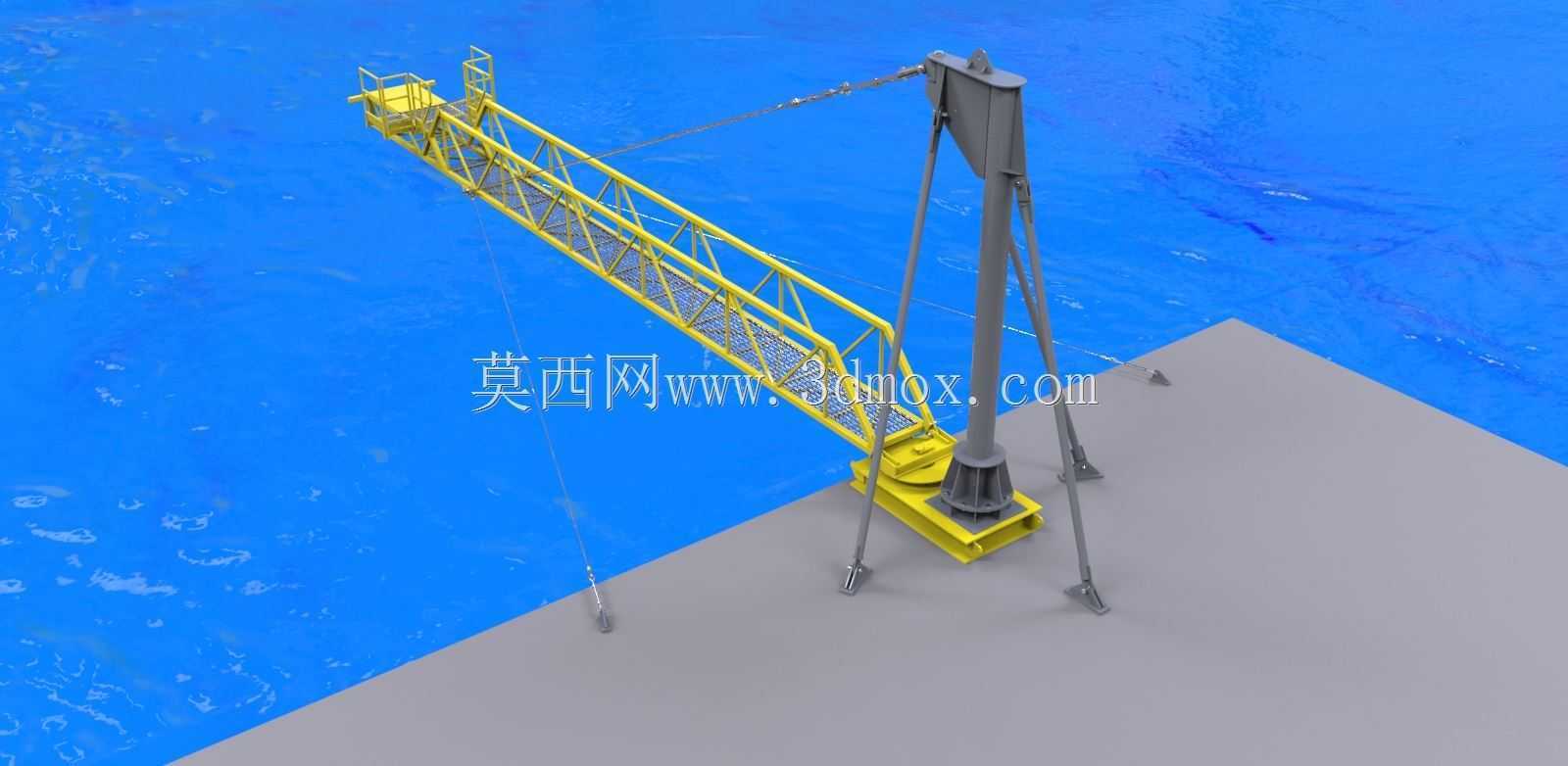

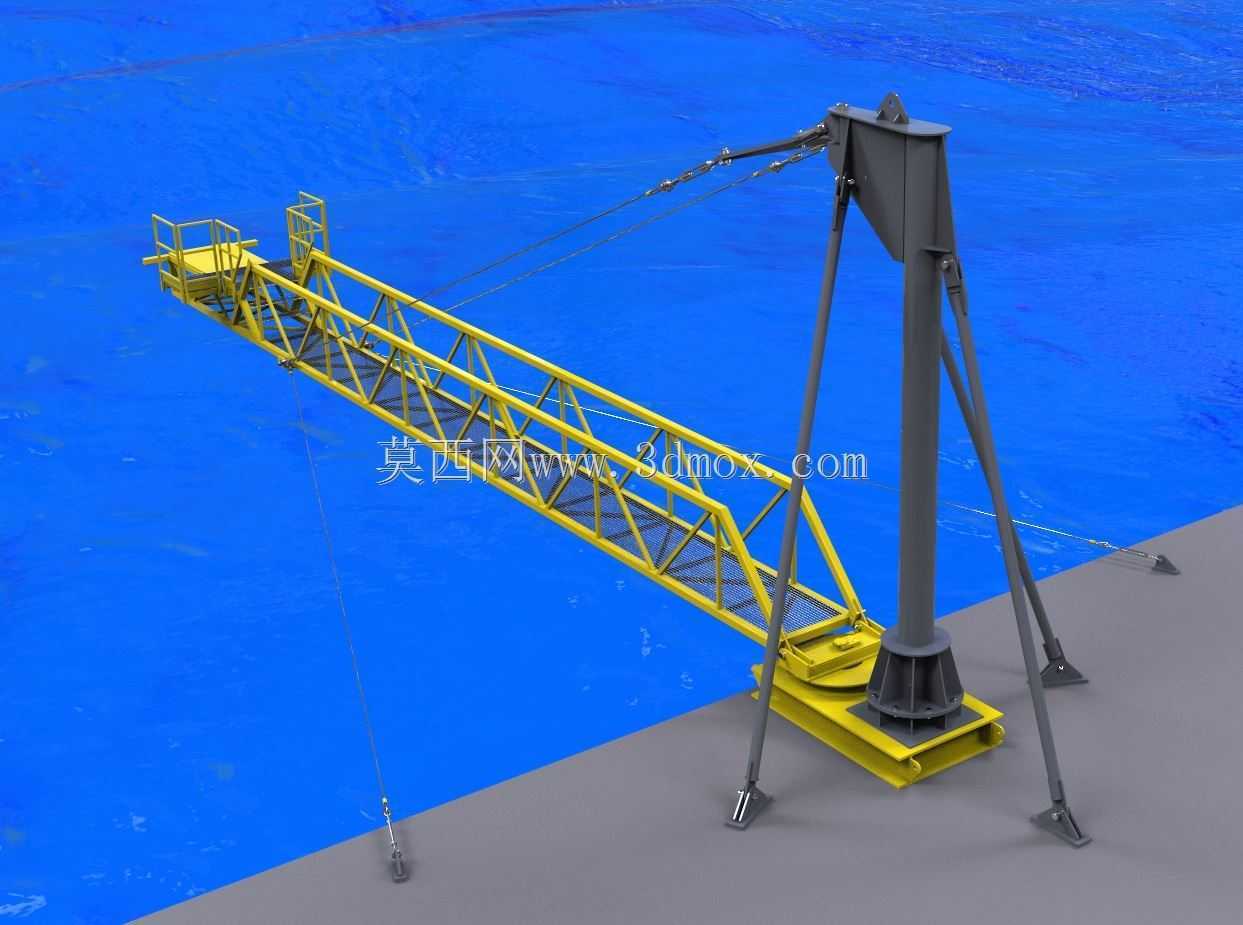

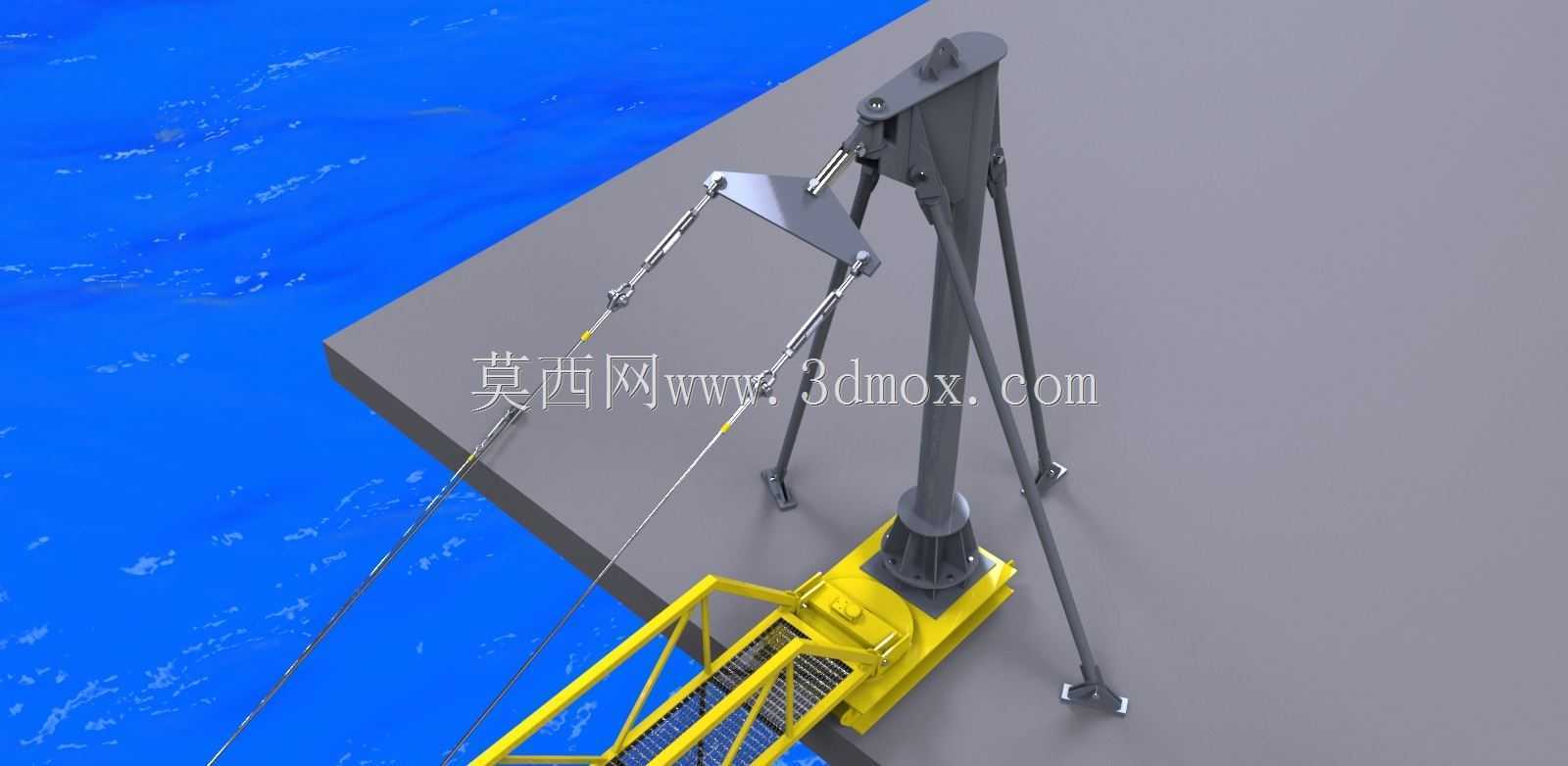

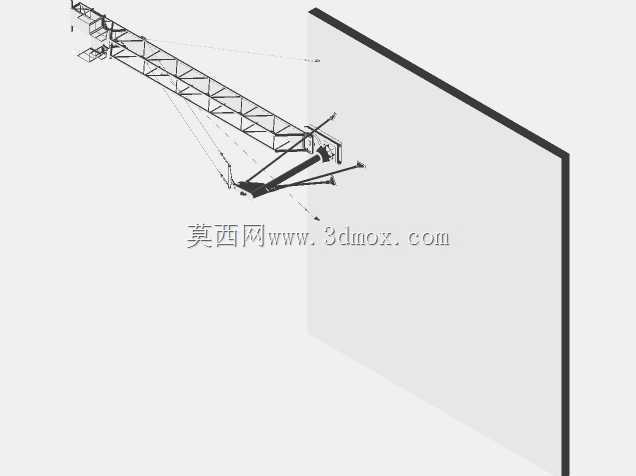

这款结构主要应用于海上自升式、半潜式钻井平台的火炬系统配套作业场景，区别于陆域起重设备，其安装基面为平台甲板的有限预留区域，所有结构件的防腐等级均适配海洋高盐雾、高湿度的作业环境，底座采用十字形焊接箱型结构，通过预埋螺栓与甲板主承重梁刚性连接，安装时需保证基座平面度公差控制在千分之二以内，避免长期受海浪交变载荷引发结构疲劳开裂。主柱采用变截面喇叭形设计，底部法兰盘直径适配基座安装孔位，向上逐步收窄至顶部回转支承连接位，这种变截面结构既可以降低整体迎风面积，减少海上强风工况下的风载荷弯矩，又能保证底部连接区域的结构刚度，抵消臂架起吊、变幅过程中传递的倾覆力矩。主柱周向均匀布置三根斜向支撑腿，支撑腿下端通过可调式地脚结构与甲板副梁连接，安装时可通过调整支撑腿的伸缩余量校正主柱的垂直度，保证主柱在正方向与X方向的偏转角度控制在设计允许的10度范围内，避免回转机构出现偏磨卡滞。臂架采用三角形桁架结构，主弦杆采用无缝钢管焊接，腹杆采用小直径钢管交错布置，在保证臂架整体抗弯、抗扭刚度的前提下尽可能降低自重，臂架头部设置有导向滑轮组与火炬检修吊点，主要用于火炬头的日常检修吊装、点火设备的更换转运，臂架侧面铺设防滑检修步道与双侧护栏，可供检修人员步行抵达臂架端部作业，步道格栅采用镀锌钢格板，避免表面积水、积盐引发滑倒风险。臂架与主柱的连接采用铰接式变幅支座，通过拉索与主柱顶部的连接点实现臂架角度的固定，拉索采用镀锌钢丝绳搭配可调式花篮螺栓，可根据实际作业需求调整臂架的仰角，适配不同半径范围内的吊装作业需求。回转机构布置在主柱底部与基座的连接位置，采用内齿式回转支承，可实现臂架360度全回转作业，满足平台甲板不同方位的物料转运需求，所有铰接点位均设置有密封式润滑脂注油嘴，适配海洋环境下的长期免维护需求，避免海盐颗粒进入铰接缝隙造成磨损卡滞。设计过程中优先考虑了海上平台的安装边界限制，所有结构拆分单元的重量均控制在平台现有检修吊机的额定起重量范围内，无需额外调用大型浮吊即可完成现场组装，各连接法兰均采用定位止口设计，现场拼装时无需反复调整对位即可保证装配精度，降低海上高空作业的施工难度与安全风险。
