1000磅承重立柱式旋臂吊装结构

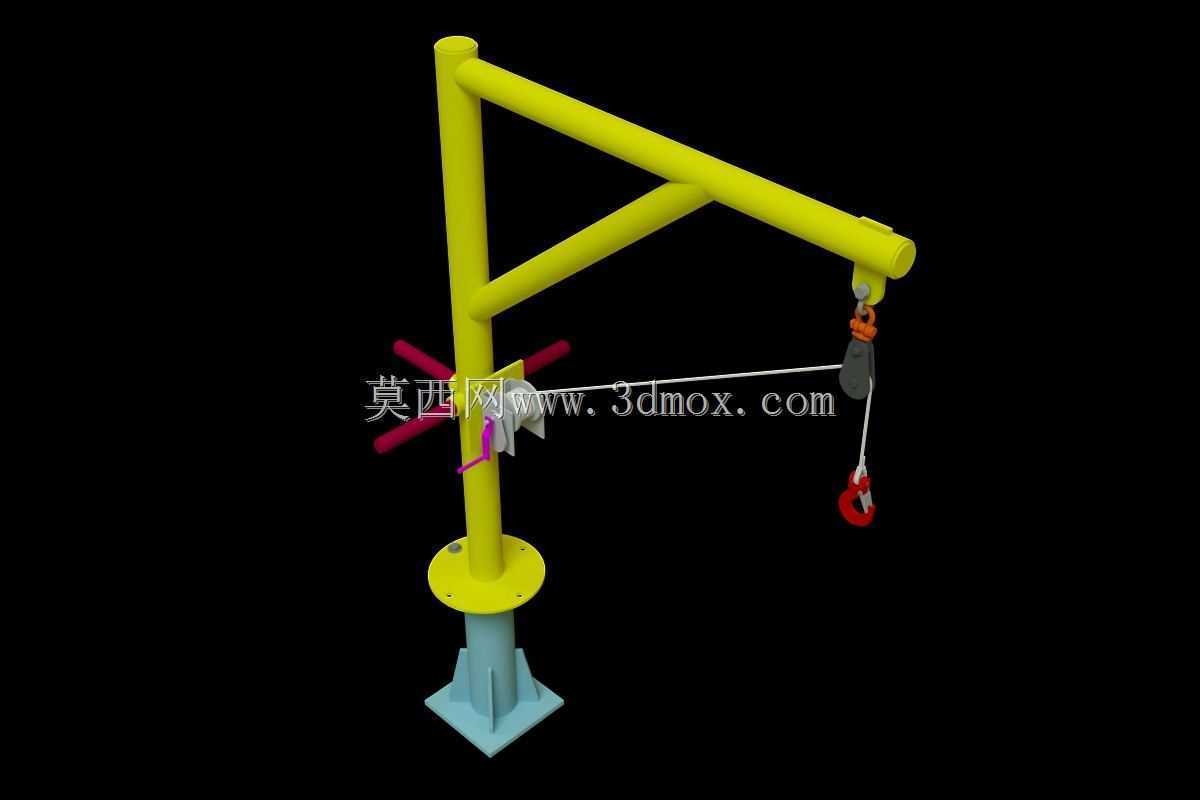

这款1000磅容量的吊柱结构，主要面向车间内小范围定点工位的物料转运场景，常见于机加工工位的工件上下料、装配线旁的零部件周转、小型仓储区域的重物码放作业，覆盖半径内无需额外铺设起重轨道，相比桥式起重机更适配小范围高频次的轻载吊装需求，能有效降低工位辅助作业的人力消耗。从结构设计来看，底部采用方形法兰底座搭配加强筋过渡的立柱支撑结构，安装时需通过地脚螺栓将底座固定在平整的混凝土地面或钢结构平台上，底座上方的立柱段做了分段设计，下部为固定支撑段，上部为可旋转的承载段，旋转部位内置耐磨衬套，保证悬臂转动时的顺畅度，避免长期使用出现卡滞或晃动超差的问题。悬臂部分采用斜撑加强的三角受力结构，水平臂与竖直立柱之间通过斜向支撑杆形成稳定的三角传力路径，将吊装载荷均匀传递到立柱主体，避免水平臂长期受载出现下挠变形，悬臂末端设置了吊具安装位，配套的手拉葫芦与吊钩组件可沿水平方向调整作业位置，配合立柱的360度旋转能力，可覆盖底座周围环形区域内的所有吊装点位。设计过程中重点考量了安装边界的适配性，整体立柱高度适配常规车间的层高标准，不会与车间内的管线、桥架发生干涉，悬臂的回转半径经过优化，既保证足够的作业覆盖范围，又不会过度延伸占用相邻工位的操作空间，旋转部位还设置了限位结构，可根据实际工位的布局需求调整旋转角度范围，避免吊臂转动时碰撞周边设备。从功能特性上看，这款吊柱的额定承载为1000磅，完全满足小型零部件、工装夹具、加工坯料的吊装需求，结构整体采用型材焊接成型，焊接位置都做了应力释放处理，避免焊接残余应力导致长期使用后结构变形，表面的涂覆层既可以起到防锈防腐的作用，也能在车间环境下提升结构的辨识度，避免作业人员误碰撞。实际使用中，这类吊柱不需要复杂的配套供电设施，手动操作的吊具适配没有电源布设的临时工位，安装完成后不需要频繁维护，仅需定期对旋转衬套、吊具连接部位做润滑检查即可，相比大型起重设备的投入成本更低，安装周期更短，非常适合中小加工车间做工位级的起重配套。
