并列式奶牛挤奶作业工位整体布局结构

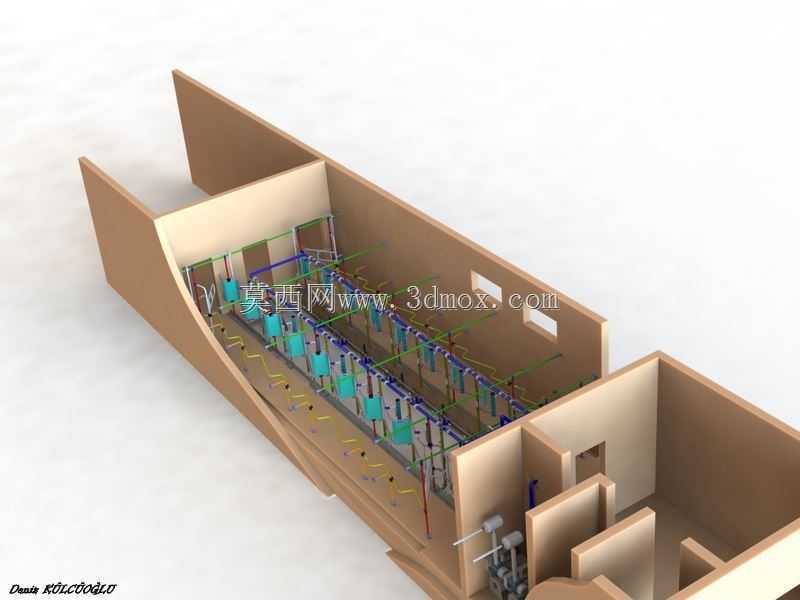

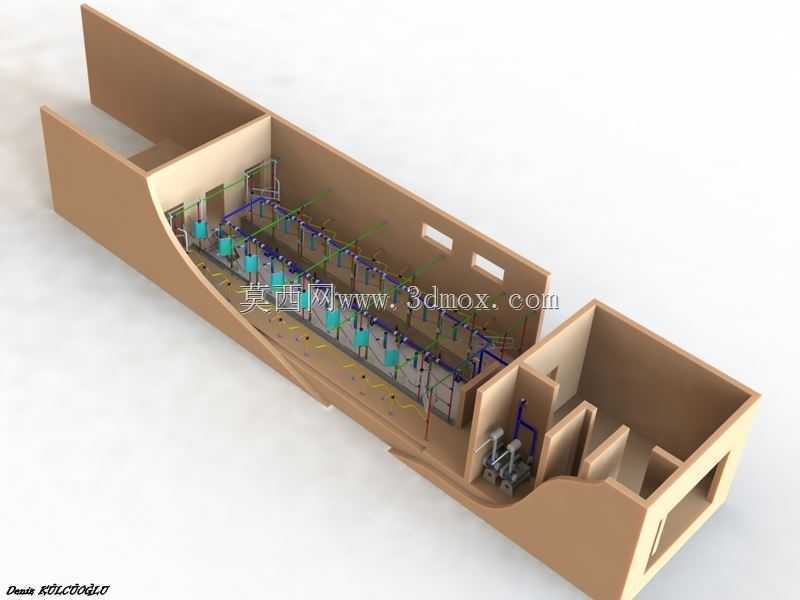

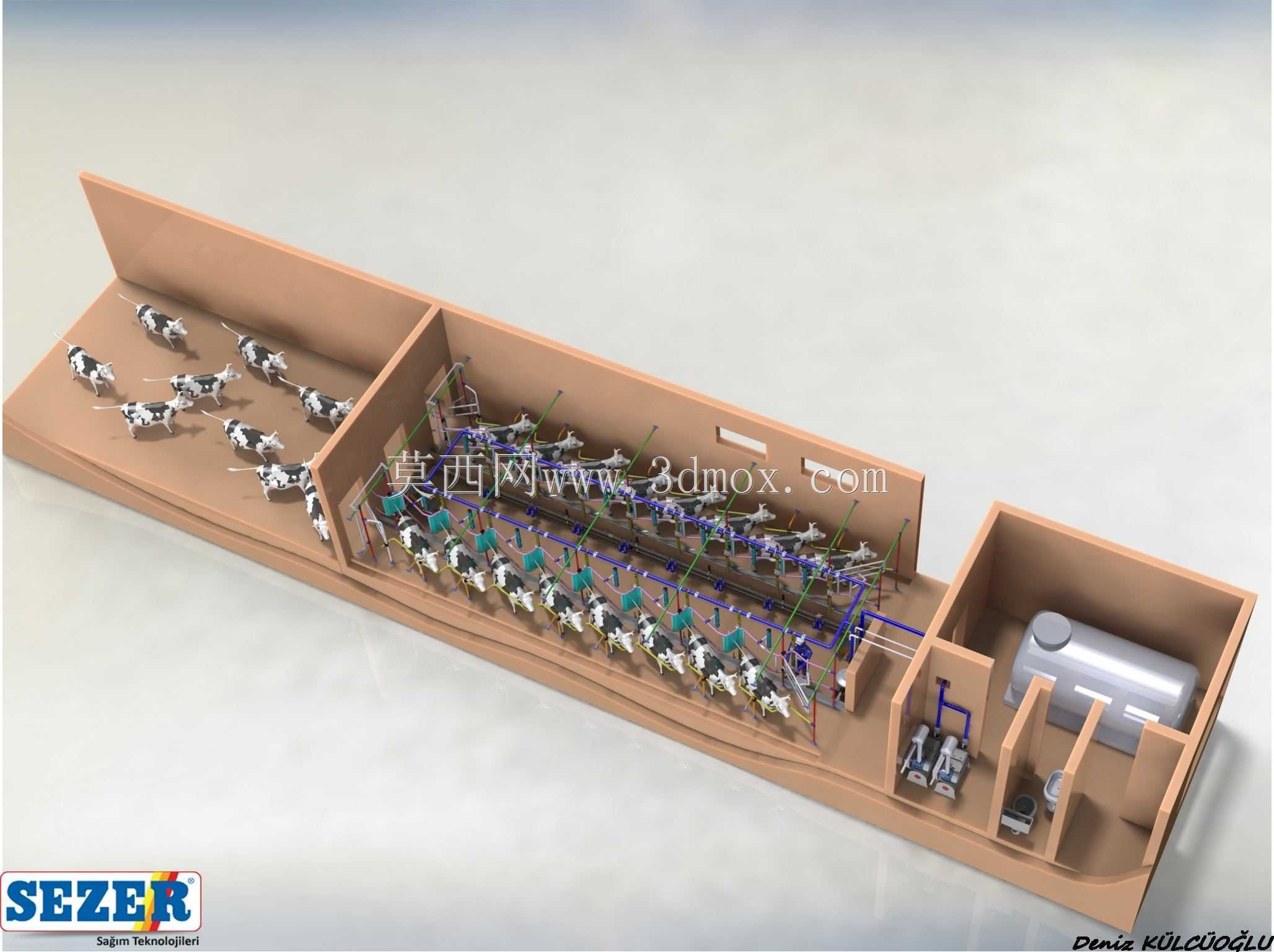

这套挤奶间整体布局结构，主要适配中型规模化奶牛养殖场的集中挤奶作业场景，区别于传统散养户的小型移动式挤奶设备，整体采用长条形并列排布的工位设计，将待挤区、挤奶作业区、设备储放区做了物理隔断，避免奶牛动线与设备运维动线交叉，减少日常作业中的动线干扰。从实际作业逻辑来看，待挤区设置在整体结构的一端，可容纳多头奶牛依次排队进入挤奶工位，每头奶牛对应独立的站位空间，站位侧边设置挤奶单元的安装支架，预留了奶管、气管的排布走管空间，管线沿工位侧边的支架分层排布，避免管线拖地被奶牛踩踏损坏，也方便日常运维时排查管路漏点。挤奶作业区的工位采用对称双排设计，可同时容纳多头奶牛同步完成挤奶作业，工位之间设置隔断栏，防止奶牛之间互相干扰，挤奶单元的操作高度适配人工站立操作的舒适区间，无需操作人员过度弯腰或抬手即可完成套杯、脱杯的操作，降低长期作业的疲劳度。设备储放区设置在整体结构的另一端，与挤奶作业区通过墙体隔断，内部预留了储奶罐、真空机组、清洗装置的安装位置，各设备之间预留了足够的运维操作空间，储奶罐的安装位置靠近奶管汇总端，缩短输奶管路的长度，减少奶液在管路中的残留，同时也降低管路清洗的难度。整体结构的外围采用实体围挡设计，高度适配奶牛的身高，避免奶牛跳出工位，围挡底部做了加固处理，承受奶牛倚靠时的侧向推力不会出现变形。设计过程中优先考虑了作业动线的合理性，奶牛从待挤区进入工位、挤奶完成后从出口离开的路线为单向通行，无需掉头转向，减少奶牛在工位内的挪动时间，提升整体挤奶作业的周转效率。安装边界方面，整体结构的长宽尺寸适配常规标准化奶厅的室内空间，底部可直接固定在硬化的混凝土地面上，无需额外做复杂的基础施工，各隔断栏、支架之间采用螺栓连接的方式，方便后期根据养殖规模的变化调整工位数量，也便于局部损坏部件的更换维护。走管空间的预留充分考虑了后期加装奶量计量、奶牛健康监测模块的需求，无需额外打孔改造支架即可完成附加设备的安装，适配不同养殖规模的牧场逐步升级设备的需求。
